AF80 スモーク風洞実験装置  Demonstration Wind Tunnel

空気力学カタログダウンロード 4600KB

煙風洞実験装置

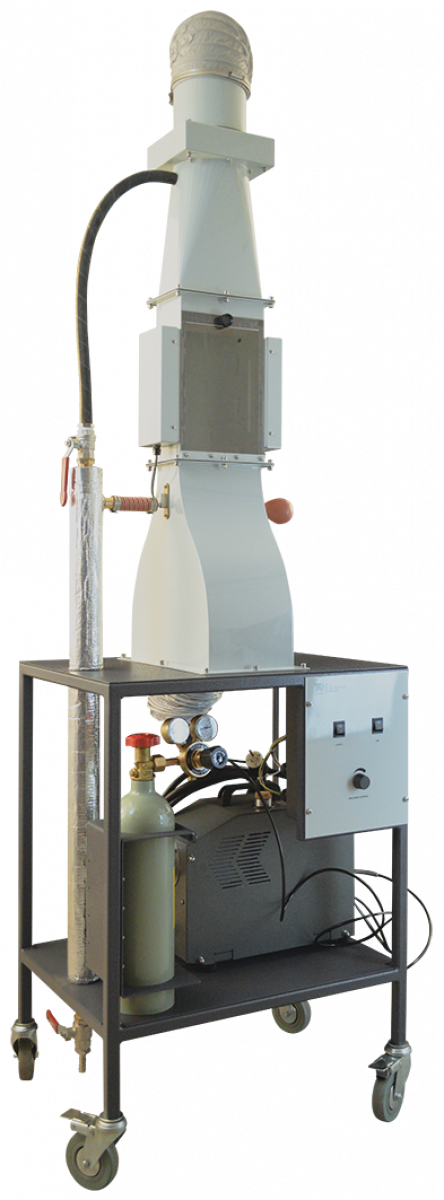

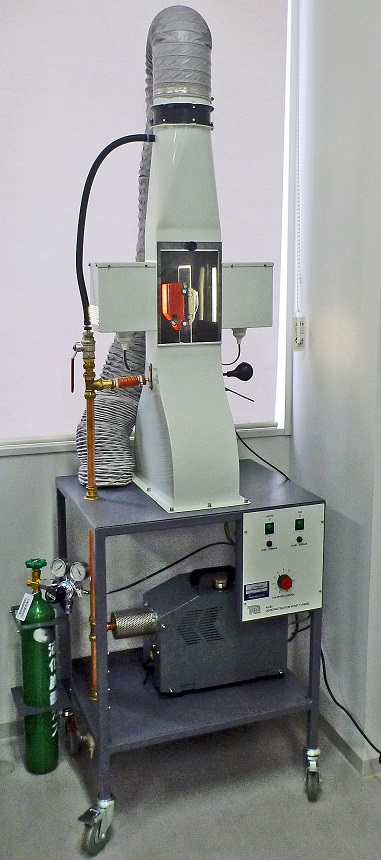

参考写真
炭酸ガスボンベ及びレギュレータの形状と配置は異なります。

クリックすると画像が拡大します。

モデル周りに発生する空気の流れを可視化するために特別に設計された小型風洞です。
コンパクトな装置は、実験室にかかわらず教室等さまざまな場所で実演でき、使用しない時には簡単に移動、収納ができます。

空気の流れは下から上方向に流れます。装置下から入った空気は縮流胴と櫛型ノズル部を通過して、両側に照明の付いた観測ダクトへ入ります。照明はモデル周りの流線を明確にします。

ダクト出口に可変速ファンがあり、ボリュームによって流速を調整します。

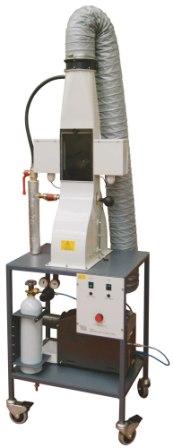

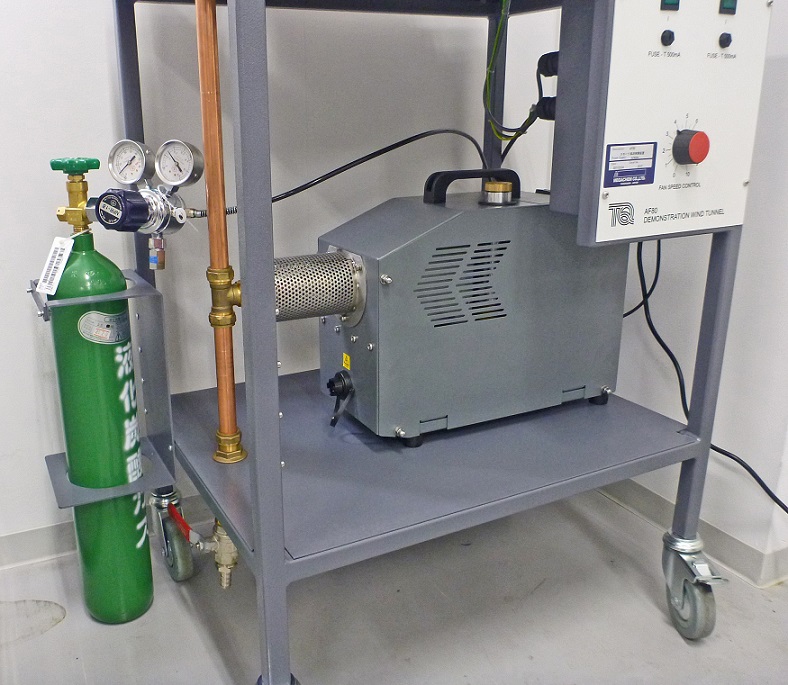

装置の下には煙発生装置が配置されています。熱した植物油とボンベから供給される炭酸ガスにより煙(油滴)が発生し、櫛型ノズルへ送られます。
櫛型ノズルからは23本の流線が放出されモデル周りの空気流れを観察します。


煙風洞実験装置
クリックすると画像が拡大します。

AF80仕様:
寸法
:700L x 600D x 2250Hmm(フレキシブルダクト含む)
重量 :66Kg
実験エリア :W180 x D100 x H240mm
空気流速 :0〜5m/s
制御装置 :ファンモータ制御, 照明x2
櫛型ノズル :23本、7mm間隔
電源 :AC100V又はAC200V  10A
付属品 :炭酸ボンベとレギュレータ
:フレキシブルダクト、植物油
騒音レベル :70dB


付属品 ※AF80スモーク風洞実験装置に付属されています オプション(別売)

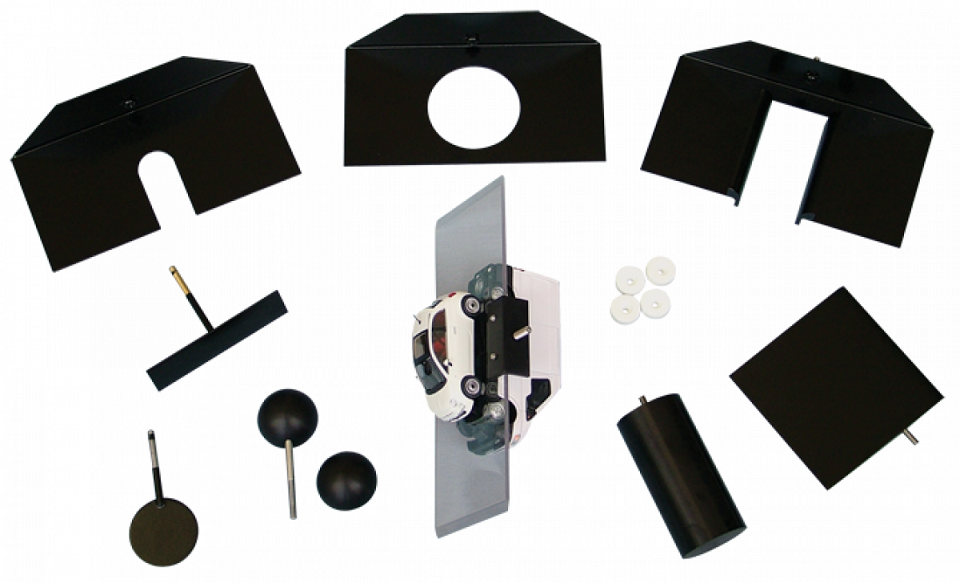

 標準モデルセット  追加モデルセットル AF80b
円筒モデル(φ45mm x L95mm)
NACA2412翼モデル(翼弦100mm、翼幅100mm)
翼端渦流実演モデル(L100mm、H25mm、曲面R80)
円形オリフィス(95x182mm板、φ64mm穴)
円形オリフィス(95x182mm長辺穴空、φ25mm穴)
半球モデルx2(直径40mm、組合せて球体))
フラットディスクモデル(直径45mm)
ISAノズル(95x160mm平板、46x80mm開口、両側に丸みを付けた角形)
乗用車モデル(1/43スケール)
ワンボックス車モデル(1/43スケール)

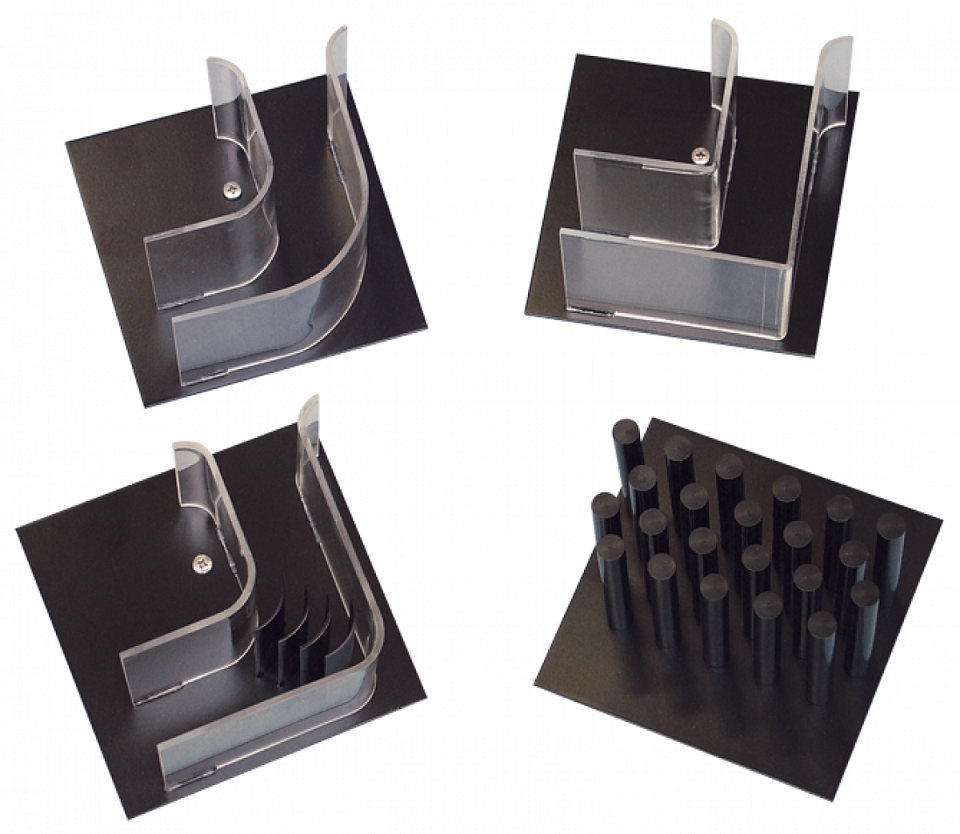

  AF80bセット内容:
曲りモデル(90度曲り、40mm)
カスケード付曲りモデル(カスケードx4、8mm間隔)
直角曲りモデル(90度曲り、40mm)
熱交換モデル(φ12.7mm円柱x22本)
煙風洞実験装置    煙風洞実験装置

参考動画

煙風洞実験装置 煙風洞実験装置
学校様設置状況写真
