MA50-TF70V
水冷ディーゼルエンジン性能実験装置



382cc水冷式ディーゼルエンジンと渦電流式電気動力計で構成された実験装置です。
回転数固定-負荷可変実験、又は負荷固定-回転数可変実験を行うことができ、エンジン回転数(rpm)、トルク(N・m)、燃料消費量(cc/h)、エンジン温度(℃)、吸気量(m3/h)、エンジン出力(kW)、冷却水入口・出口温度(℃)をリアルタイムにPC(別売)上に表示します。計測されたデータはCSV形式で保存出来ますので実験と解析をスムーズに行うことができます。

オプションの指圧線図測定装置MA131(別売)を追加することにより、P-θ及びP-V線図をリアルタイムにPC(別売)上に表示すると共に、測定データをCSV形式で保存し解析することができます。



P-V線図

P-θ
クリックすると画像が拡大します。

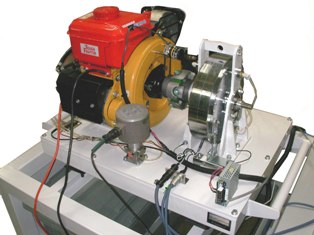

参考写真(※写真には別売りのMA131とPCDXPが含まれています)

制作にあたり装置構成や形状に変更がある場合がありますので予めご了承ください



 MA50-L70V 基本構成


水冷ディーゼルエンジン  形式:TF70V

形 式
排気量
最大出力
連続定格出力
寸法・重量
:横形単気筒 水冷4サイクルディーゼルエンジン
:382cc(内径78Φx行程80mm)

:5.5kW (7.5PS) / 2600rpm
:4.8kW (6.5PS) / 2600rpm
:L330xD640xH480mm   約79Kg(乾燥質量)


水冷渦電流式電気動力計  形式:MA50

最大吸収動力
最大回転速度
寸法・重量
付属品

:37kW (50PS)
:10000rpm   トルク計測:ロードセル式
:L650xD400xH600mm   約200Kg
:水タンクと循環ポンプ付き


制御装置(ソフト含む)  形式:MA110

制御装置:
回転数(又は負荷)設定用ボリューム
荷重表示
回転数表示
エンジン温度表示

対応OS:WindowsXP,VISTA,7(32bit)

ソフトウェア(PC別売):
エンジン回転数表示(rpm)
トルク表示(N・m)
燃料消費量表示(cc/h)
吸気量表示(m3/h)
エンジン温度表示(℃)
エンジン出力表示(kW)
データ保存:CSVファイル形式




装置全体寸法
装置全体重量
電   源
:約L2500 x D1000 x H1800mm
:約500Kg
:AC100V  50Hz/60Hz、DC12V(エンジン始動用)



 追加オプション(別売)



指圧線図測定装置
  形式:MA131

P-θとP-V線図をリアルタイムにグラフ表示&CSV形式でPC(別売)に保存します。


P-V線図
クリックすると画像が拡大します。

データ収集装置  形式:PCDXP

インターフェースとのデータ交換を行い、各種計測値の表示と保存を行います。


冷却水循環装置装置  形式:MA180

貯水タンクと循環ポンプ、水冷式熱交換器、機械式温度膨張弁(又はPID制御)によって冷却水を循環します。
※熱交換器冷却用の水道設備、排水設備が別途必要になります。

燃料消費量計測装置  形式:MA170

燃料タンクとガラスピペットで構成された装置で、時間と容積から燃料消費量を計測します。
※MA50-70V基本装置には既に流量計測センサが含まれ、ソフト上に燃料消費量がデジタル表示されます。


排気配管工事

排気ダクト工事は含まれていませんので、排気ダクト工事が必要な場合はご相談下さい。
