MP150FI

DG1型ガラスシリンダーエンジン性能実験装置(EFI)
キャブレター&電子制御式燃料噴射(EFI)

燃焼状況を観察できるガラスシリンダーエンジンと空冷直流式電気動力計、燃料・吸気量測定装置で構成された実験装置です。
燃料の供給は
キャブレター方式又は電子制御式燃料噴射方式(EFI)で運転できます。
手動ボリュームによりエンジンに電気負荷をかけてエンジン回転数、トルク、燃料消費量、吸気量を読み取ります。
(※このシステムは別売PCによるデータ保存はできません。)

電子制御式燃料噴射システム(EFI)運転
EFI燃料噴射量(リーン・リッチ)を手動ボリュームで簡単に変更することができ、燃料噴射にかかわるパラメータをパソコンで設定変更することが出来ます。エンジン回転数、燃料消費量、エンジン温度、吸気圧力をPC(別売)上に表示します。

キャブレター運転

ガソリン、アルコール、アセトン、メタノール、エタノール等の燃料を使用して、スロットルバルブと燃料供給バルブを調整しながらエンジンを運転します。燃料経路が2系路あり、2種類の燃料をキャブレターで混合して運転を行うことができます。
オプションの
AC16-1(別売)を利用することで燃料消費量はピペットで目視計測し、吸気量は浮遊式流量計で目視計測します。

オプションの指圧線図測定装置MA131(別売)を追加することにより、P-θ及びP-V線図をリアルタイムにPC(別売)上に表示すると共に、測定データをCSV形式で保存し解析することができます。


クリックすると画像が拡大します。

シリンダー内部燃焼状況

観察画面


P-V線図画面(オプション)

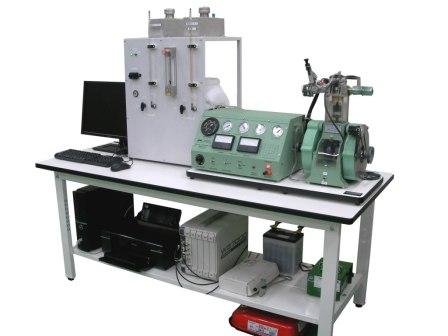

参考写真(上記写真にはオプションのMA131、PCDXP、AC16-1、MA120が含まれています)
制作にあたりス装置構成や形状が変更される場合がありますので予めご了ください。


 MP150FI 基本構成


ガラスシリンダーエンジン  形式:TE1

形式

排気量

最大出力
連続定格出力

回転数
圧縮比
:4-サイクル、空冷、単気筒、OHV
 透明ガラス製シリンダー
:約67cc(内径40Φx行程50mm)
:370W 1/2HP
:250W

:400 ~ 3500rpm
:3:1又は4:1(組替え)



燃料供給方式
燃料タンク
燃料
寸法
重量
:キャブレター
:約100ccx2個
:ガソリン、アルコール、アセトン、エタノール、プロパンガス等

:W300xD300xH480
:約20Kg

直流電気動力計  形式:DG1

最大吸収動力
最大回転速度
トルク計測
冷却方式
機能
メータ表示

:1.3HP / 3000 r.p.m.
:15000r.p.m.
:油圧式
:空冷
:動力計、スタータ、発電機
:エンジン回転数、トルク、吸気圧力、
 シリンダ内圧、出力(電圧・電流)



電子制御式燃料噴射システム  形式:MA120

キャブレターシステムと組替えて運転します。
EFI燃料噴射量(リーン・リッチ)を手動ボリュームで簡単に変更することができます。
また燃料噴射にかかわるパラメータをパソコンで設定変更することが出来ます。
構成:EFIモジュール、燃料タンク、燃料ポンプ、リーン・リッチ調整ボリューム、燃圧計、ECU、ソフトウェア

MA120 電子制御式燃料噴射システム概要ダウンロード(234KB)


無給油空気圧縮機  形式:MLP7D-4S

ガラスシリンダーエンジンと電気動力計を空気冷却するためのコンプレッサと圧力調整バルブ。

寸法
重量
電源
:W600xD350xH600mm
:約25Kg
:AC100V



充電器とバッテリ  形式:UPM50

エンジン始動用の電源としてバッテリ(DC12V)を利用します。DC12Vバッテリとバッテリ充電器のセットです。





装置全体寸法
装置全体重量
電   源
:約L2500 x D700 x H1600mm (実験デスク&パソコンラック配置時)
:約105Kg
:AC100V  50Hz/60Hz、DC12V



 追加オプション(別売)



指圧線図測定装置
  形式:MA131

P-θとP-V線図をリアルタイムにグラフ表示&CSV形式でPC(別売)に保存します。


P-θ

P-V線図
クリックすると画像が拡大します。

データ収集装置  形式:PCDXP

インターフェースとのデータ交換を行い、各種計測値の表示と保存を行います。



燃料・空気消費量測定装置  形式:AC16-1

キャブレターシステム運転時の燃料消費量、吸気量を計測します。
構成:燃料タンク2L x 2、ピペットx2、浮遊式流量計、サージタンク
寸法・重量:L450xD440xH760mm   約20Kg

実験用デスク 形式:MA102

エンジン、動力計、燃料・吸気量測定装置を載せるための実験デスクです。 寸法:約W1800xD750xH740mm  約25Kg



排気配管工事

排気ダクト工事は含まれていませんので、排気ダクト工事が必要な場合はご相談下さい。
