 Matterhorn

シャーシカットモデル
実際の自動車や建機、産業機器等のカットモデルで、カット加工から仕上げ、展示用架台の制作、モータによる作動やLED点灯等によるライトアップを行います。

 特注製作品も受付中 カットモデル素材は、新品や中古品、ご支給品又は弊社購入等、ご要望の素材をご相談下さい。
ご要望に応じた製品のカット加工、仕上げ(塗装やメッキ処理)、架台制作を承ります。


規格モデル
下記規格モデルの素材種類や形状等は、予告なしに変更される場合がございます。
基本的仕様は同等品の素材を使用しますが、形状変更によるカット位置等が変わる場合がありますので予めご了承下さい。

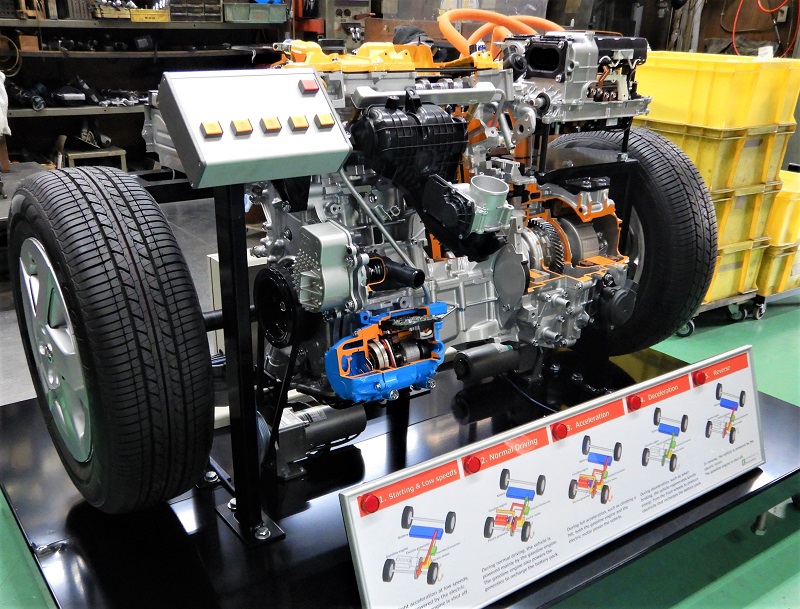

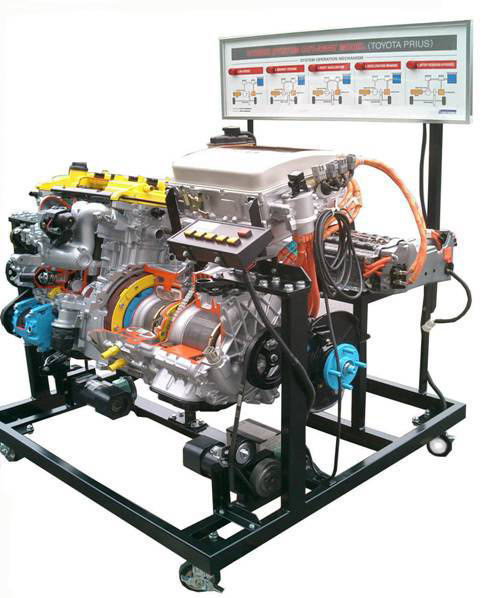

参考写真 (ZVW30型プリウス)クリックすると画像が拡大します


品番:11002-ZVW30
ハイブリットシステムカットモデル タイプ2

トヨタプリウスのハイブリッドエンジンカットモデルです。
エンジン・ジェネレータ・動力分割機構・モータ・減速機からドライブシャフトの機構を解り易く観察・指導する事が出来ます。
ガソリンエンジンとモータの特性の異なる2種類の動力源を手元スイッチで切替えでき、駆動状態を模した背面パネルのランプが点灯します。背面パネルには発進時・通常走行時・高負荷時・減速時・後退時の作動原理が表示されています。
また、各運転モードに連動して電気の流れがLED点灯します。
※現行プリウス形式ZVW50での製作も承っております。

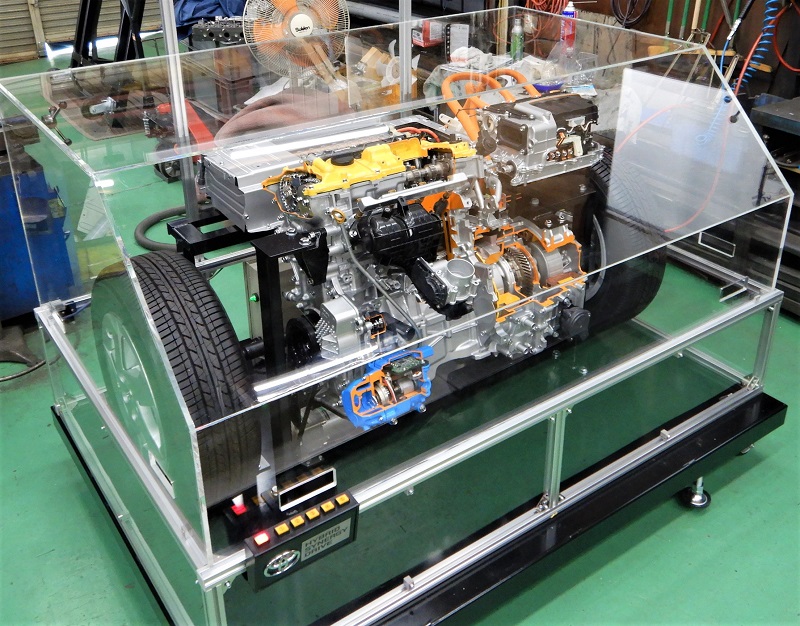

上記写真のようなアクリル製
保護カバー付きモデルも製作しています。



参考動画


品番:11001-ZVW30
ハイブリッドシステムカットモデル タイプ1

トヨタプリウス(ZVW30)※ZVW50での製作も致します。
気筒DOHC、1800cc、VVT-i、モータとジェネレータ、動力分割機構、インバータ、バッテリ(実物又はモックアッップ)、説明パネル付。
キャスター付スチール製架台に搭載されています。
電動モータ(AC100V/AC200V)によりゆっくりと作動します。
寸法:W1250xD1250xH1500mm 約360kg

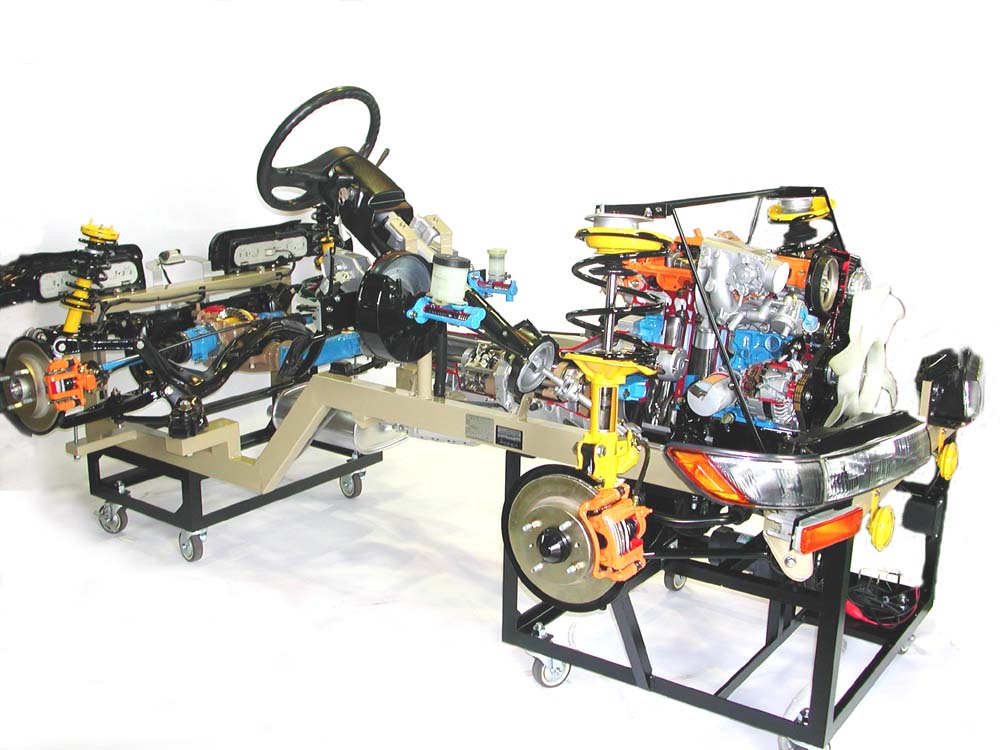

品番:MEC-SFRS
FRシャーシーカットモデル(電動式)

FR車、M/T、4気筒DOHC、2000ccクラス
電動でゆっくりと作動、M/T操作可能、ステアリング操作可能、ライト・ウィンカ等が点灯。

寸法:W2600xD1600xH1500mm 約600kg

電源:AC100V又はAC200 50/60Hz

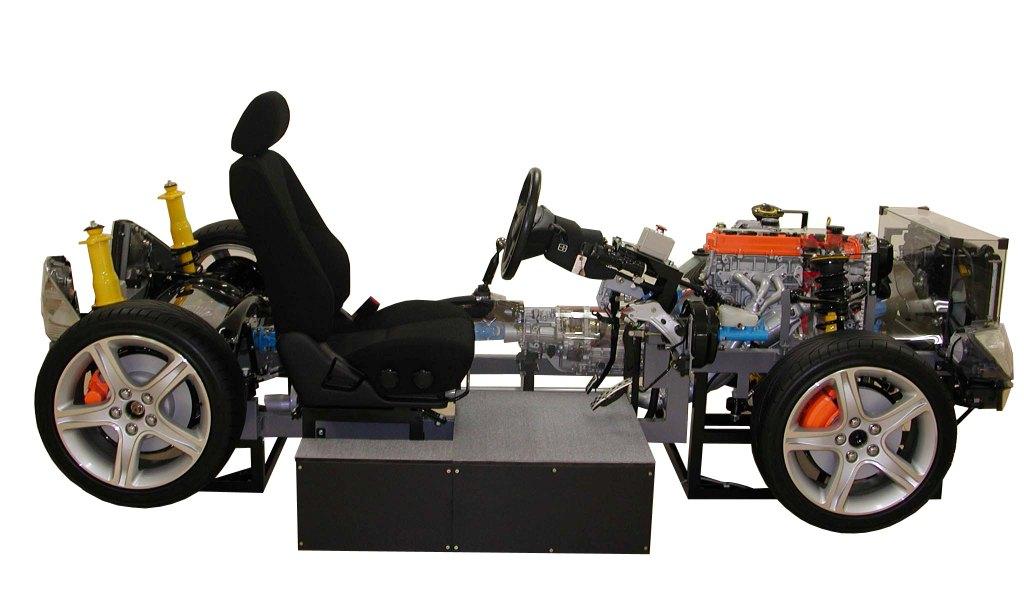

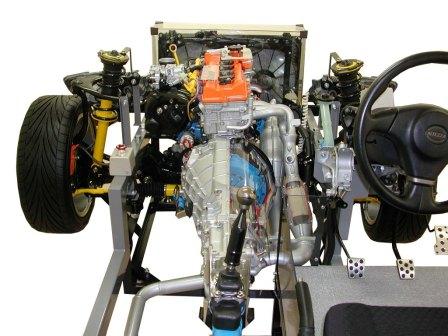

品番:MEC-AFRC
FRシャーシーカットモデル(電動式)

FR車、M/T、4気筒DOHC、2000ccクラス
電動でゆっくりと作動、M/T操作・ステアリング操作・ライト・ウィンカ点灯が可能、作動部には保護カバー付。
寸法:W3500xD2000xH1500mm 約700kg   電源:AC100V又はAC200 50/60Hz
使用される素材種類は、写真と異なる場合がございます。

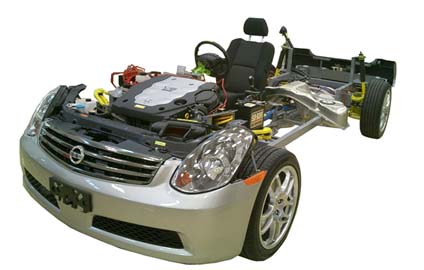

品番:NS005
FRシャーシーカットモデル(電動式)

FR車、M/T、4気筒DOHC、2000ccクラス
電動でゆっくりと作動、M/T操作・ステアリング操作・ライト・ウィンカ点灯が可能、作動部に保護カバー付。

寸法:W3500xD2000xH1500mm 約700kg
電源:AC100V又はAC200 50/60Hz
使用される素材種類は、写真と異なる場合がございます。
  品番:5250PE
FF小型シャーシーカットモデル(電動式)

FIAT製、FF車、M/T、4気筒OHV、900ccクラス、前進4速+R
電動でゆっくりと作動、M/T操作・ステアリング操作可能。

寸法:W2100xD1400xH900mm 約250kg

電源:AC100V又はAC200 50/60Hz
使用される素材種類は、写真と異なる場合がございます。

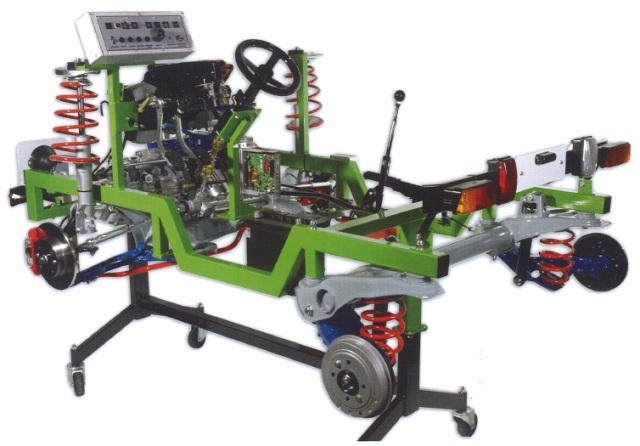

品番:5272E
FFシャーシーカットモデル(照明点灯)

FIAT製、FF車、M/T、4気筒、1200ccクラス、前進5速+R
油圧ステアリング、ABS
電動でゆっくりと作動、M/T操作・ステアリング操作・照明機器操作可能。

寸法:W2200xD1600xH1150mm 約290kg

電源:AC100V又はAC200 50/60Hz

品番:
5273E 照明点灯システム無
使用される素材種類は、写真と異なる場合がございます。
  品番:5300E
FRシャーシーカットモデル(電動式)

FIAT製、FR車、M/T、4気筒OHV、1300/1600ccクラス、前進4/5速+R
電動でゆっくりと作動、M/T操作・ステアリング操作可能。

寸法:W2200xD1450xH1000mm 約300kg

電源:AC100V又はAC200 50/60Hz

品番:5320M 電動無、手動ハンドル付
使用される素材種類は、写真と異なる場合がございます。

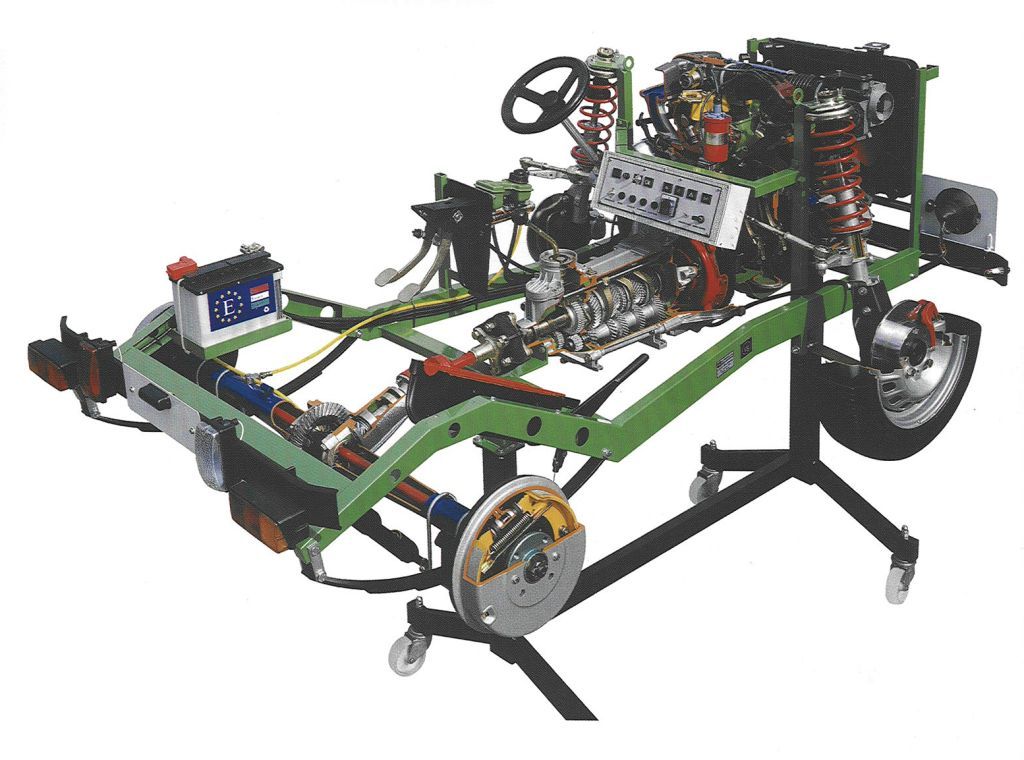

品番:5340E
FRシャーシーカットモデル(照明点灯)

FIAT製、FR車、M/T、4気筒DOHC、2000ccクラス、前進5速+R
電動でゆっくりと作動、M/T操作・ステアリング操作・照明機器操作可能。

寸法:W2200xD1450xH1000mm 約300kg

電源:AC100V又はAC200 50/60Hz

品番:
5350E 照明点灯システム無
使用される素材種類は、写真と異なる場合がございます。

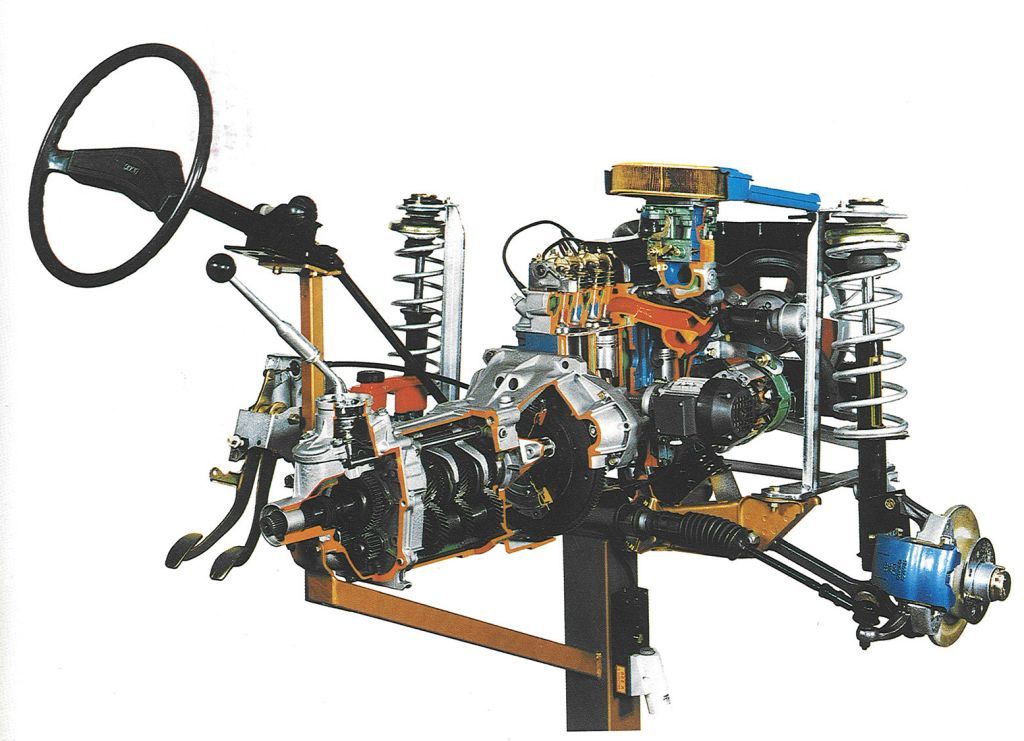

  品番:5420E
FRシャーシ
ーカットモデル(電動式)

FIAT製、FR車、M/T、4気筒OHV、1300/1600ccクラス、前進5速+R
電動でゆっくりと作動、M/T操作・ステアリング操作可能。

寸法:W1400xD1600xH1400mm 約240kg

電源:AC100V又はAC200 50/60Hz
使用される素材種類は、写真と異なる場合がございます。

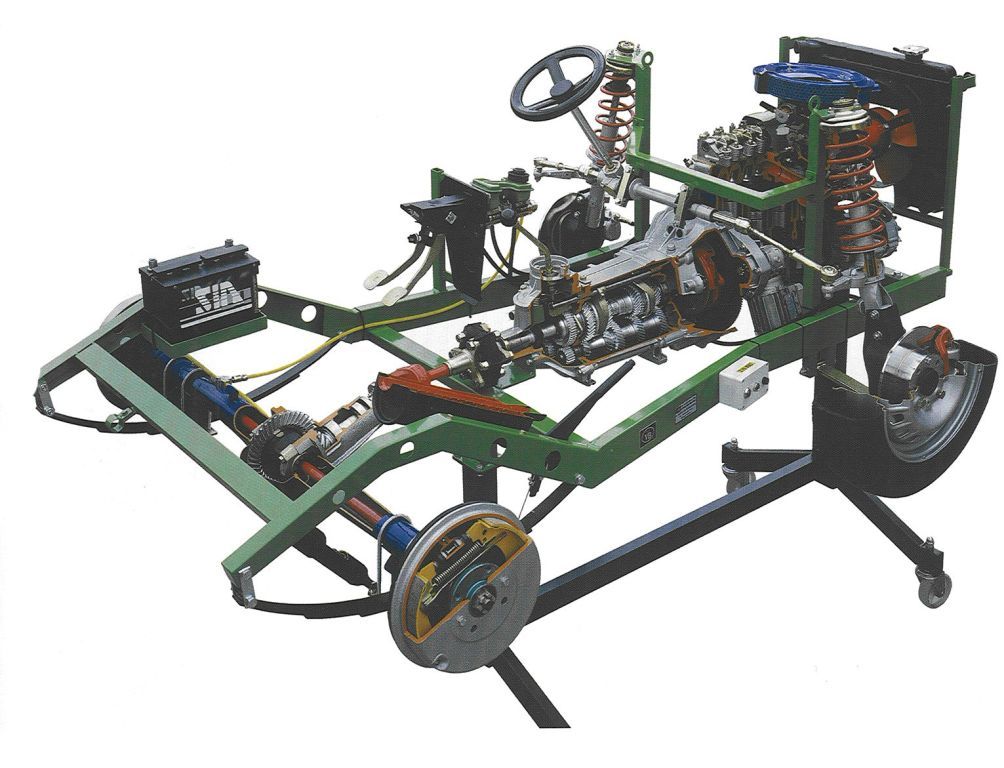

品番:6140E
FRディーゼルシャーシーカットモデル(電動式)

FIAT製、FR車、M/T、4気筒ディーゼルターボエンジン、2000/2500ccクラス、前進5速+R
電動でゆっくりと作動、M/T操作・ステアリング操作可能。

寸法:W2200xD1450xH1000mm 約420kg

電源:AC100V又はAC200 50/60Hz

品番:
6160 照明点灯システム付き
使用される素材種類は、写真と異なる場合がございます。

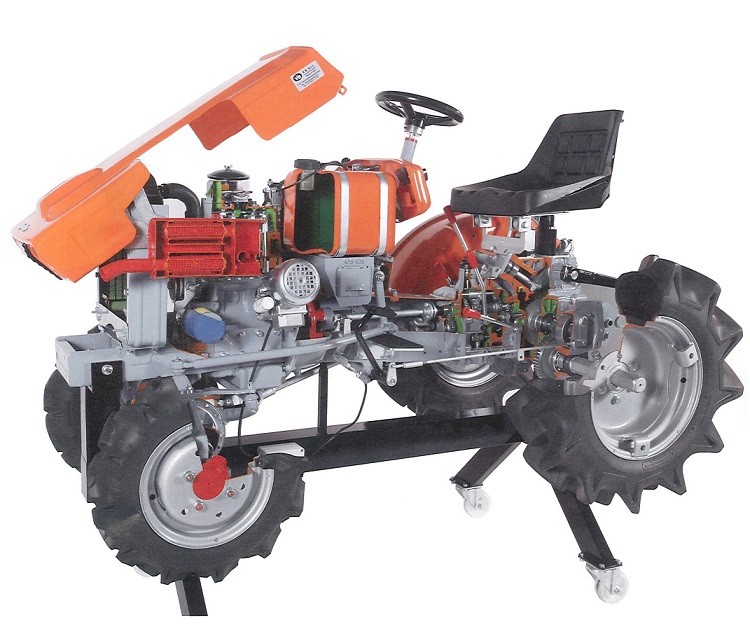

  品番:8000E
クボタ製4WDトラクターカットモデル(電動式)

クボタ製、4WD、M/T、4サイクルディーゼルエンジン20hp/16Kw、水冷式、トロコイドポンプ式、列型燃料噴射ポンプ、乾式単板クラッチ、前進6速+後進2速、後輪ドラムブレーキ、油圧リフト、
電動でゆっくりと作動、M/T操作・ステアリング操作可能。

寸法:W1900xD1100xH1600mm 約345kg

電源:AC100V又はAC200 50/60Hz
使用される素材種類は、写真と異なる場合がございます。

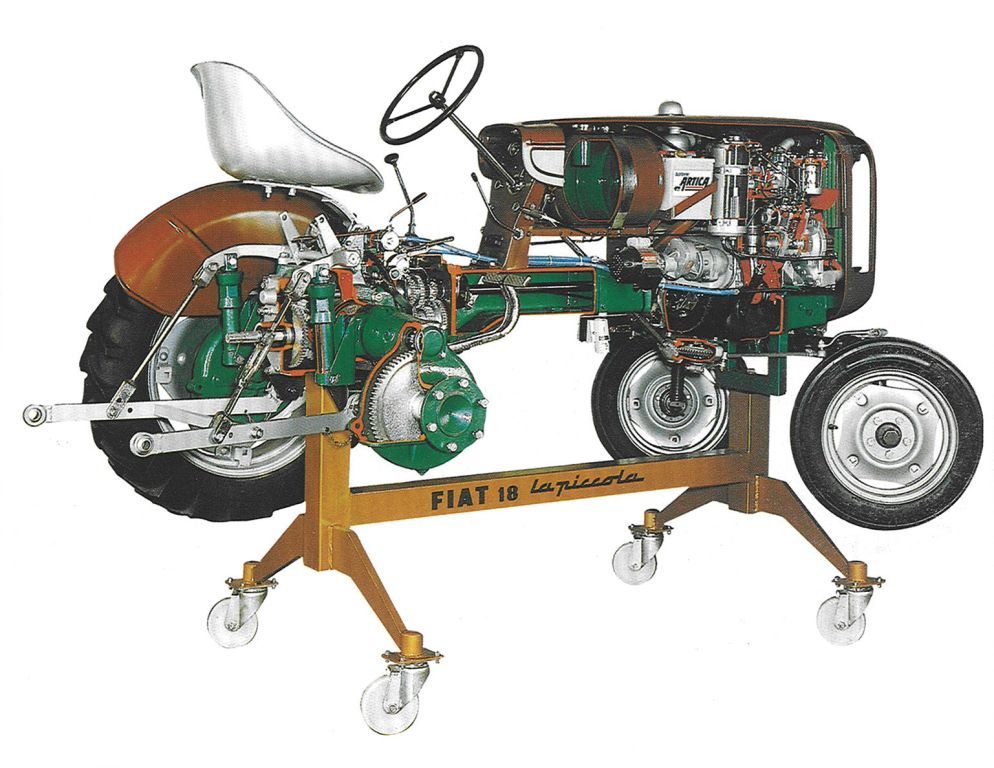

品番:8100E
トラクターカットモデル(電動式)

FIAT製、FR車、M/T、2気筒OHV、4サイクルディーゼルエンジン、前進6速+2R
電動でゆっくりと作動、M/T操作・ステアリング操作可能。

寸法:W2500xD1500xH1900mm 約750kg

電源:AC100V又はAC200 50/60Hz
使用される素材種類は、写真と異なる場合がございます。

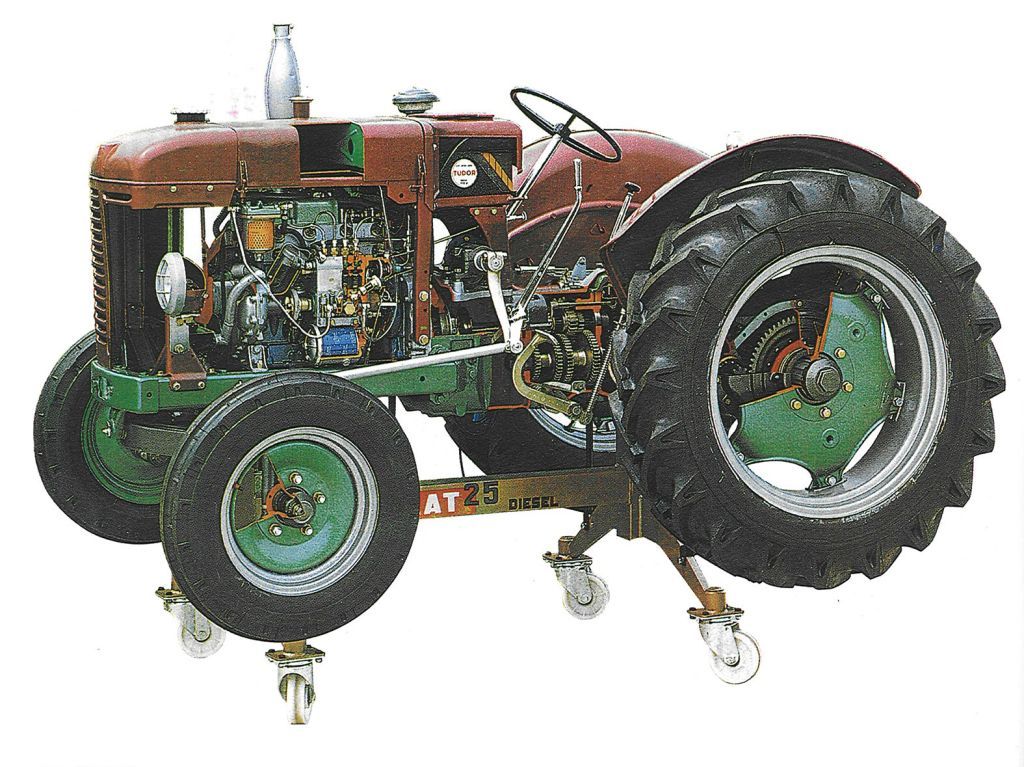

  品番:8200E
トラクターカットモデル(電動式)

FIAT製、FR車、M/T、2気筒OHV、4サイクルディーゼルエンジン、前進6速+2R、列型燃料噴射ポンプ
電動でゆっくりと作動、M/T操作・ステアリング操作可能。

寸法:W2200xD1720xH1800mm 約1030kg
電源:AC100V又はAC200 50/60Hz

使用される素材種類は、写真と異なる場合がございます。

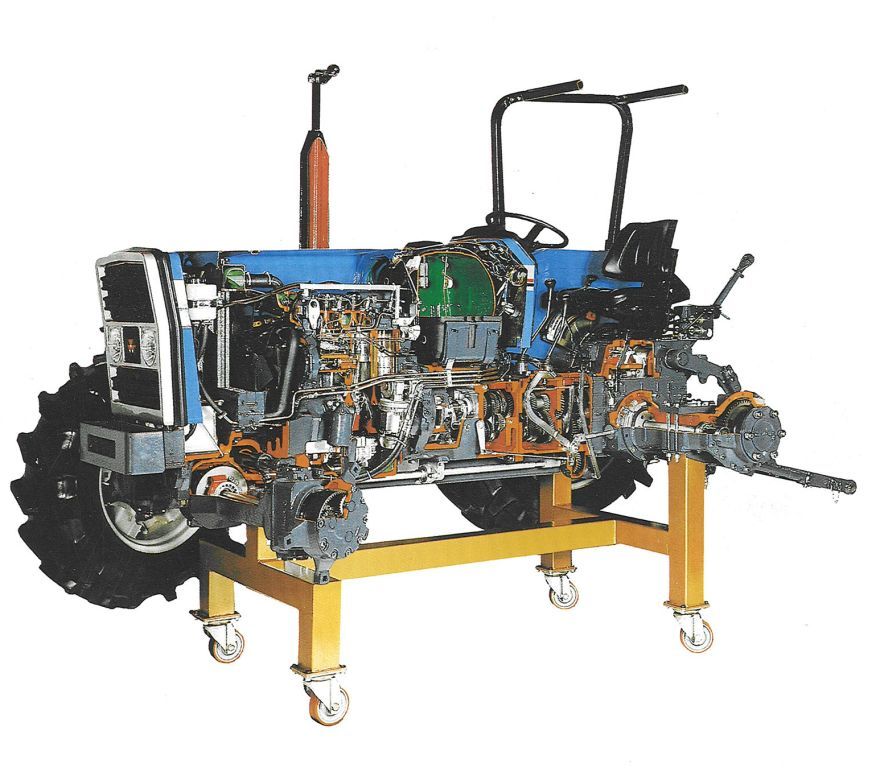

品番:8300E
トラクターカットモデル(電動式)

FIAT製、M/T、4サイクルディーゼルエンジン、CAVロータリー式燃料噴射ポンプ
電動でゆっくりと作動、M/T操作・ステアリング操作可能。

寸法:W3600xD1850xH2150mm 約2000kg
電源:AC100V又はAC200 50/60Hz

使用される素材種類は、写真と異なる場合がございます。

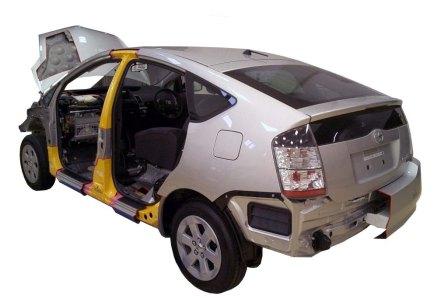

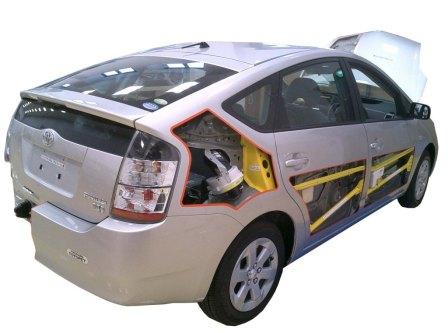

オーダー制作 (シャーシー)
各種カットモデルのオーダー制作を承ります。
お客さまからの支給品(又は弊社でのご用意も可能)を利用してカット方法や仕上げ方法、展示台座形状等を弊社専門スタッフと共に決定致します。
モーターによる作動やLED照明によるライトアップ等さまざまな展示を実施致します。

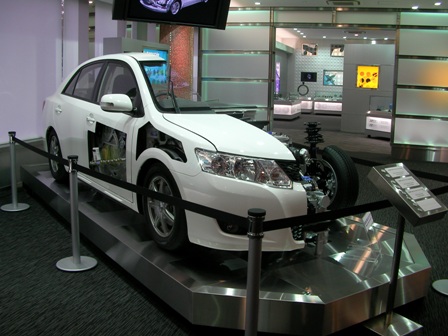

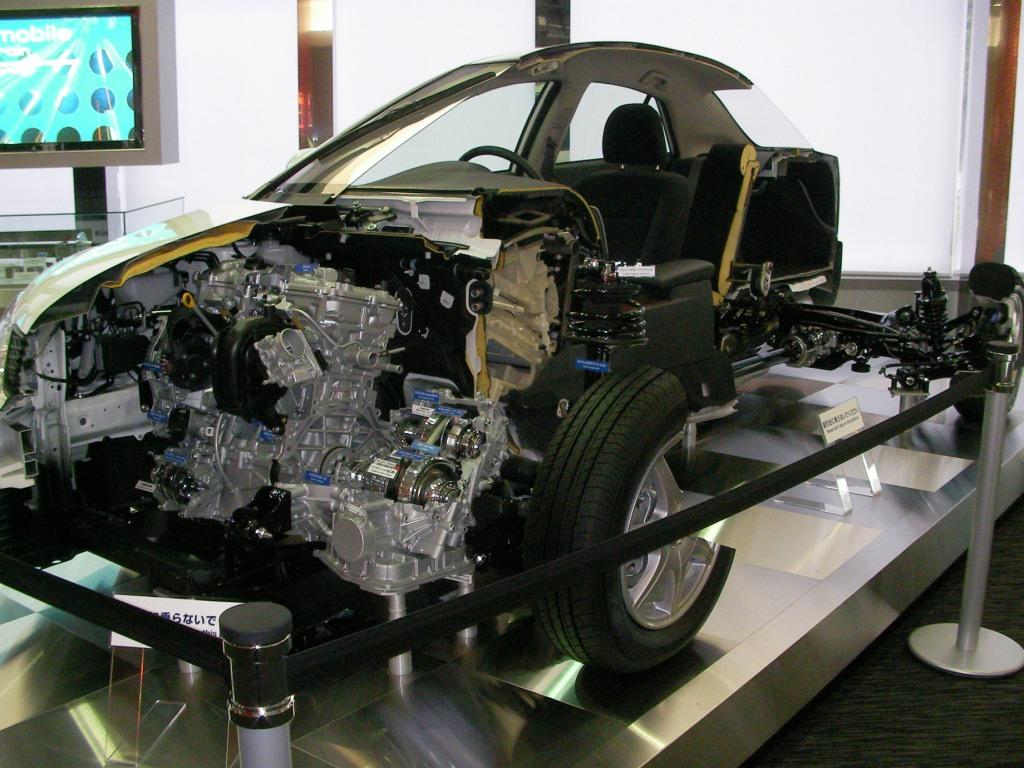

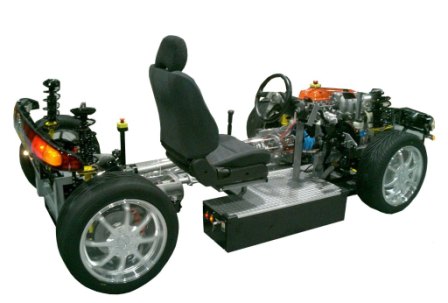

品番:9801F
自動車シャーシーカットモデル(参考)

各部カット加工、焼付塗装又はメッキ処理仕上げ、鋼製の上SUS化粧板仕上げ架台

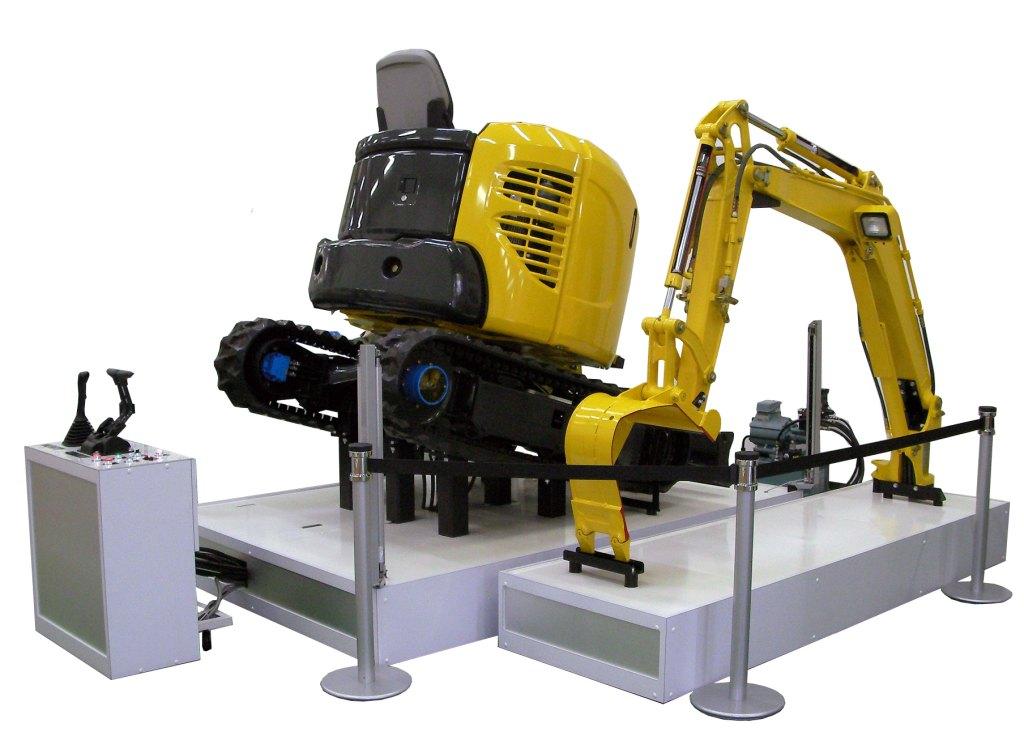

品番:9810F
建設機械カットモデル(参考)

各部カット加工、焼付塗装又はメッキ処理仕上げ、油圧作動

鋼製の上化粧合板仕上げ架台

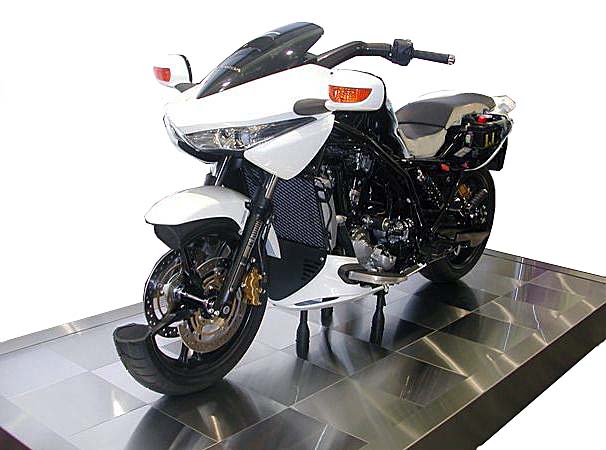

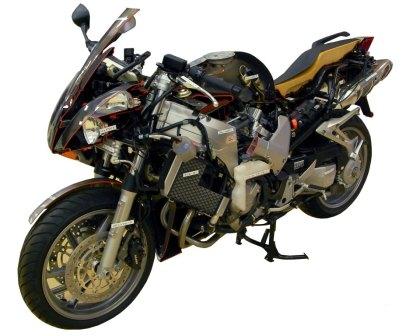

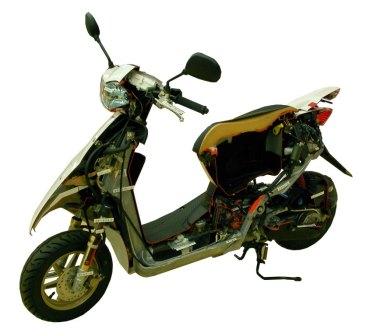

品番:9820F
オートバイカットモデル(参考)

カット加工、焼付塗装又はメッキ処理仕上げ

鋼製の上SUS化粧板仕上げ架台
