自動車電機回路実習装置
 Electrical Electronic Systems




形式:9788

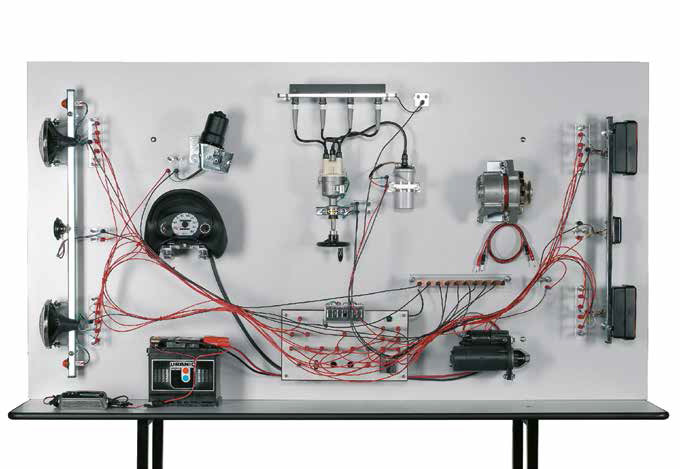

自動車電気回路実習ボード(デストリビュータ式)

乗用車に使用されている各種電気機器をボードに配置し、抜き差しできるケーブルは、機器への配線と機器の作動を可能にします。

各電装機器は、取り外し可能なケーブルて接続されており、意図的にトラブルを引き起こした実習を行うことができます。

構成:
ヘッドライト、ウィンカ、非常灯、ライセンスライト、ホーン、ワイパーモータ、コンビネーションメータ、バッテリ、デストリビュータ、イグニッションコイル、スパークkプラグ、スタータモータ、オルタネータ、赤ケーブル、黒ケーブル

寸法:W1950xH550xD2000 mm
重量:約90kg
電源:BATT 12VDC


形式:9789

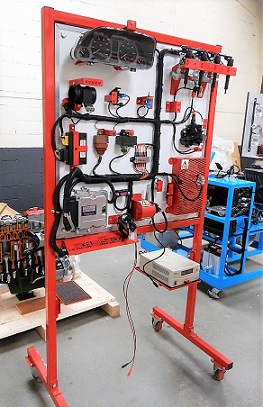

自動車電気回路実習ボード(EFI式)

電子制御式燃料噴射システム

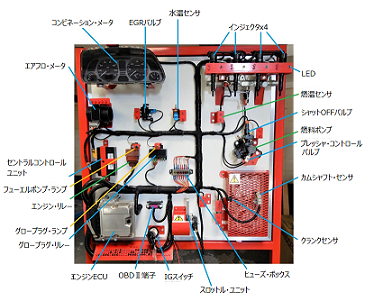

参考写真 上記写真はデスビ式
写真をクリックすると画像が拡大します

形式:9698

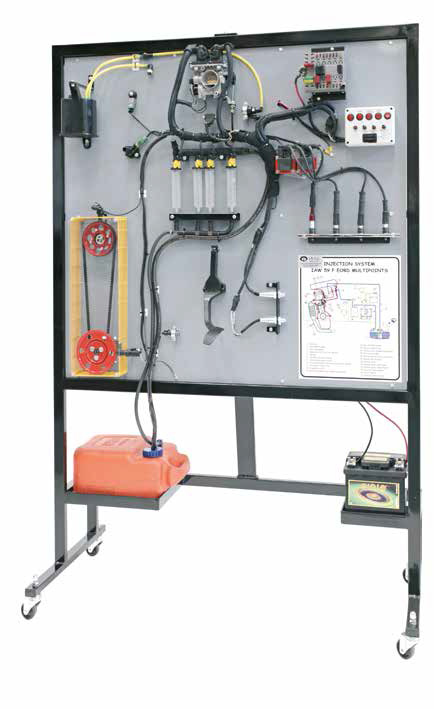

電子制御式燃料噴射システム実習装置(マルチポイント式)

一般的乗用車に搭載されているマルチポイント式電子制御式燃料噴射システムの実習装置です。
コンピュータユニット、インジェクター(4個)、温度センサ、圧力センサ、回転センサ、点火プラグ(4個)、イグニッションコイル、水温センサ、スロットルポジションセンサ、O2センサ等から構成され、フットペダルを操作して実際に擬似燃料を噴射、点火プラグを作動します。またOBD端子に計測機器(別売)を接続して各種信号の読み取りも可能です。


構成:
コンピュータユニット、インジェクター(4気筒)、温度センサ、圧力センサ、回転センサ、点火プラグ(4個)、イグニッションコイル、水温センサ、スロットルポジションセンサ、O2センサ、燃料タンク、燃料ポンプ、バッテリ他、OBD端子
システム車種:Fiat

寸法:W1400xH800xD2000 mm
重量:約96kg
電源:BATT 12VDC




参考写真
写真をクリックすると画像が拡大します

形式:9699

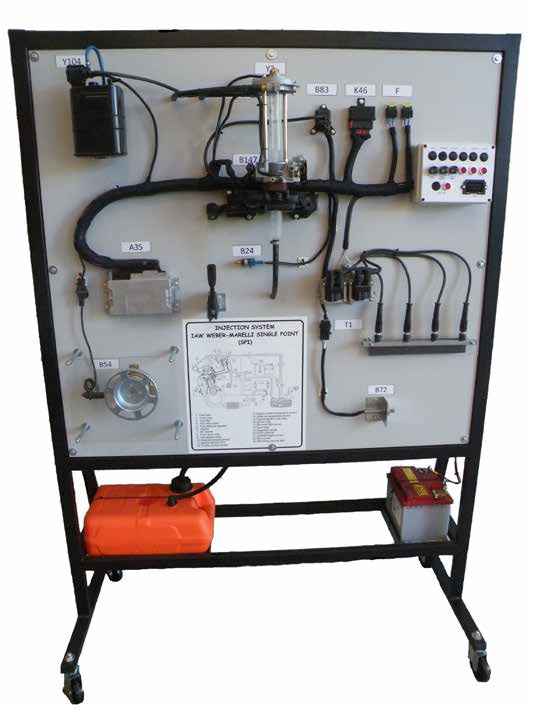

電子制御式燃料噴射システム実習装置(シングルポイント式)

旧式乗用車に搭載されているシングルポイント式電子制御式燃料噴射システムの実習装置です。
コンピュータユニット、インジェクター(1個)、温度センサ、圧力センサ、回転センサ、点火プラグ(4個)、イグニッションコイル、水温センサ、スロットルポジションセンサ、O2センサ等から構成され、フットペダルを操作して実際に擬似燃料を噴射、点火プラグを作動します。またOBD端子に計測機器(別売)を接続して各種信号の読み取りも可能です。


構成:
コンピュータユニット、インジェクター(1)、温度センサ、圧力センサ、回転センサ、点火プラグ(4個)、イグニッションコイル、水温センサ、スロットルポジションセンサ、O2センサ、燃料タンク、燃料ポンプ、バッテリ他、OBD端子
システム車種:Fiat

寸法:W1400xH700xD2100 mm
重量:約96kg
電源:BATT 12VDC




参考写真
写真をクリックすると画像が拡大します
   ページ上部に戻る

形式:8928

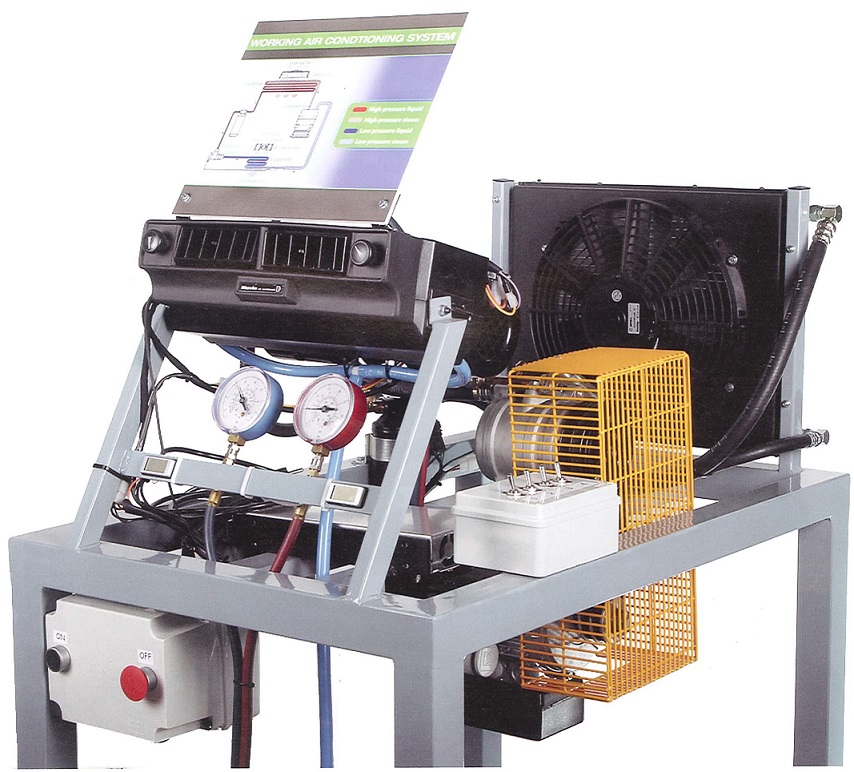

カークーラー実習装置

乗用車に搭載されている出力2kWのカークーラー実習装置です。
電気モータによって擬似的に駆動したコンプレッサー(圧縮機)から吐出した高温高圧の冷媒ガス134aは、コンデンサー(凝縮器)にて冷却凝縮液化(過冷却液)されます。温度膨張弁を通過した低温低圧の液化冷媒はエバポレーター(蒸発器)に入ります。エバポレーターにて空気と熱変換され、室内を冷却します。気化潜熱を空気にあたえてガス化した冷媒(過熱蒸気)は圧縮機に戻ります。


構成:
ピストン式コンプレッサー、コンデンサー、フィルター、プレッシャースイッチ、温度膨張弁、エバポレーター、サーモスタット、フォルトスイッチ
冷媒134a(400g)

寸法:W1050xH750xD1300 mm
重量:約70kg
電源:AC200V 1.5kW



参考写真
写真をクリックすると画像が拡大します

形式:9214
自動車電装機器実習装置
仕様書

乗用車に搭載されている電装機器をそっくり自立型パネルに展開し取付けてあります架台内部には動力用モータ(AC200V)とインバータそして自動車用バッテリーが搭載されております。オルタネータはモータにより作動出力しバッテリヘ蓄電します。オルタネータの回転は可変操作できデジタル表示され、オルタネータからバッテリへの出力,バッテリから各電装への消費電流を表示します。又各電装の断線スイッチが取付けられており、さまざまな実習が可能です。

構成:
オルタネータ、スタータ、ヘッドランプ、ウィンカ、テールランプ、ルームランプ、ライセンスライト、ホーン、コンビネーションメータ、イグニッション、イグニッションコイル、スパークプラグ、モータ、インバータ、バッテリ他

寸法/ W1300xH1700xD600 mm
重量/ 約160kg
電源/ AC220V/12A





参考写真

形式:MEGA-H/EPS
電動パワーステアリング実習装置
仕様書

この電動パワーステアリング実習装置はホンダアコード(トルネオ)の実車を使用しており一級整備士教科書に準拠した装置です。実際の運転時のシュミレーションを可能にすると同時に不良シュミレーションを実施出来ます。(EPSコントロールユニット、センサへの断線及びショート)車速、エンジン回転数をボリューム調整及びタイヤへのトルクを調整して様々な状況を作り幅広く実習することができます。

電源/ AC100V/10A
寸法/ 約W1600xL2000xH1500





参考写真
   ページ上部に戻る

形式:9207

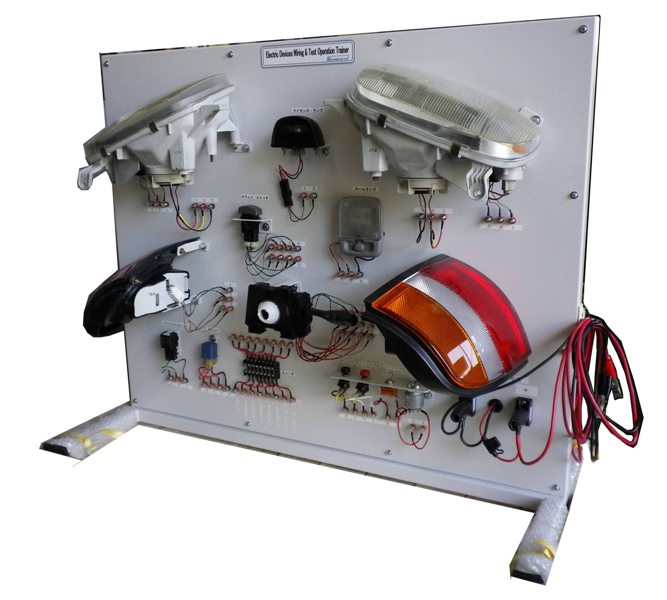

自動車照明機器・配線・作動実習装置
Erectric devices wiring & Test operation trainer


自動車に使用されている灯火装置を構成する機器の配線回路、制御システムの学習と作動試験、実演用に設計・製作された教材です。
実物の電気部品が、配線回路がよく見られる様に展開して卓上用パネルに取付けられています。装置は12Vバッテリーと接続して作動出来ます。

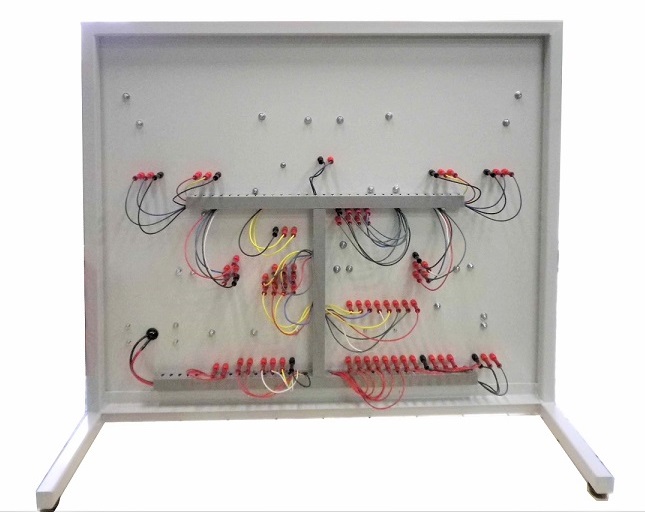

装置背面には、各電装のバナナジャックが用意されておりケーブルを取り外して意図的に断線等のトラブルを実演することができます。

構成(中古部品):
ヘッドライト,フラッシャー・ランプ,テールランプ,リヤ・コンビネーションランプ,ナンバープレート・ランプ,室内灯


寸法/ 約1000Lx500Dx600Hmm
重量/ 約35Kg
電源/ DC12V (自動車用バッテリー)


参考写真
電装部品の形状は製作時期によって異なります

参考写真 装置背面


形式:C80-102
ディストリビューターレス点火システム実習装置
DISTRIBUTOR LESS TYPE IGNITION SYSTEM TRAINER

従来の点火システムと異なり、このディストリビューターレスと呼ばれる点火システムはポジションセンサーからの信号を受けたECUが通電制御信号と気筒判別信号をイグナイターに送りイグニッションコイルから直接点火プラグに配電する電子配電方式の点火システムです。配線回路と作動に必要な構成機器がパネルに展開して取り付けされており、内蔵されている電動モーターによって回転数の制御ができ、バッテリーと接続して作動・実演が出来ます。

寸法/ 600L x 600D x 300Hmm
重量/ 20Kg




C80-102

形式:C80-104
オルターネーター実習装置
ALTERNATOR TRAINER

実物のオルタネーターが作動に必要なスイッチ、配線回路、電流計、電圧計とともにパネルに取り付けされており、電動モーターで運転出来るようになっています。オルタネーターの出力試験や内部構造を理解する事が出来ます。

寸法/ 600L x 600D x 300Hmm
重量/ 34Kg


参考写真 C80-104
   ページ上部に戻る

形式:C80-105
スターター・モーター実習装置
STARTER MOTOR TRAINER

実物のスターター・モーターが作動に必要なリレー、キー・スイッチ、電流、電圧計と共にパネルの上に配線されています。配線回路、構成部品を学習すると共にバッテリーと接続して作動試験をする事が出来ます。

寸法/ 600L x 600D x 300Hmm
重量/ 34Kg


参考写真 C80-105

形式:C80-108
ホーン&アラームシステム実習装置
HORN & ALARM SYSTEM TRAINER

ホーンと窃盗よけ警報器の電気回路がパネルに展開配線してあります。学生達はこれらのシステムを構成する機器やセンサーの理解を深めると共に配線回路の学習と作動試験を行うことが出来ます。

寸法/ 600L x 600D x 250Hmm
重量/ 22Kg




参考写真 C80-108

形式:C80-109
電動ドアーロック実習装置
POWER DOOR LOCK TRAINER

最近の車では運転席ですべてのドアーのロックや解除が出来るようになっています。この電気回路に使用されているスイッチ、リレー類がパネル上に展開して配線されています。配線回路の実習や作動試験が出来ます。

寸法/ 600L x 600D x 250Hmm
重量/ 18Kg



参考写真 C80-109

形式:C80-110
パワーウィンド実習装置
POWER WINDOW TRAINER

パワー・ウィンドに使用されているモーターやスイッチ類がそのままパネルに取り付けされ配線されています。モーターの正逆回転がどのようなリレーやスイッチ回路で制御されているか作動試験を通して学習できます。

寸法/ 600L x 600D x 300Hmm
重量/ 18Kg



参考写真 C80-110
   ページ上部に戻る
