エンジンスタンド    エンジン・トランスミッション分解・組立実習装置
Engine Stand


品番:MSTE500 エンジンスタンド

エンジンやトランスミッション単体での分解・組立実習や、カットモデルの展示等に使用するスタンドです。
固定部分はスパイダ形状になっているので、色々なサイズのエンジンまたはトランスミッションを固定することが可能です。
ウォームギヤが搭載されているので、ハンドルを操作することにより容易かつ安全に360°回転させることが出来ます。


耐用荷重500kgまで

 ギヤ比:1/30
 寸法:W1340 x D680 x H950 mm
 回転軸心高さ:床より 約860mm(90+93+680)
 重量:約93Kg
 ロック機構付きキャスタ

エンジンスタンド仕様書ダウンロード(188KB)

※ご要望により架台形状等を変更することも可能です。



参考写真 MSTE500


V6 2000ccエンジン搭載例


写真をクリックすると画像が拡大します

 ページ上部に戻る
品番:MS500-R2 エンジン分解組立・始動用スタンド

エンジンやトランスミッション単体での分解・組立実習を行うと共に、エンジンのスタートを可能にした特別なスタンドです。
燃料タンク、バッテリ、ECU等で構成されたキャスター付きのエンジン始動用タワーは、組立て終わったエンジン横に配置しエンジンを容易に始動させる事ができます。
ウォームギヤが搭載されているので、ハンドルを操作することにより容易かつ安全に360°回転させることが出来ます。ご希望のエンジンをご指示下さい。





参考仕様:
※車種・エンジン形式にご要望がある場合はお問合せ下さい。

 エンジン種類(参考):R2 ディーゼルエンジン
 ギヤ比:1/30
 耐用荷重500kgまで
 寸法:W1200 x D800 x H1200 mm
 重量:約150Kg

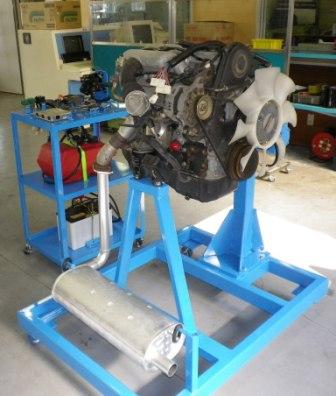

参考写真 MS500-R2

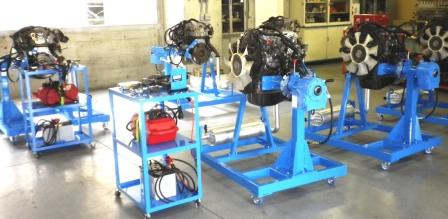

参考写真 MS500-R2

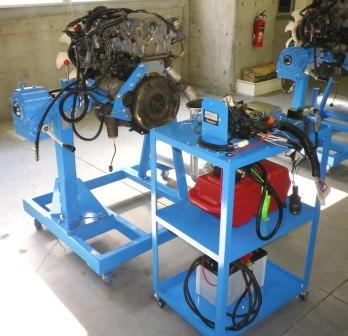

参考写真 MS500-R2
写真をクリックすると画像が拡大します
