 TE3300/2

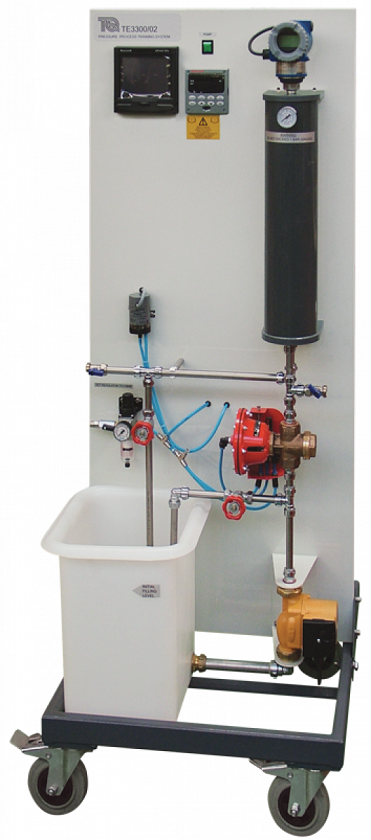

圧力プロセス制御実験装置 Pressure Process Training System



クリックすると画像が拡大します

実用に近いシステムを利用して圧力制御を行う実験装置です。

水タンクと3段変速ポンプ、空圧制御バルブ、アキュムレータと圧力センサ、コントローラとチャートレコーダで構成され、チャートレコーダは圧力変化とコントローラ出力を記録します。

圧力センサからの信号はコントローラをフィードバック制御します。

その他2個のゲートバルブの内一つはアキュムレータ出口の流量を制御し、もう一つはバイパスバルブの働きをします。

比例、比例+積分、比例・積分+微分(PID)制御を利用したアキュムレータ内圧力の自動制御を行います。

TE3000/03流量プロセス制御実験装置(別売)に連結して流量と圧力のカスケード制御の実験や、TE3300/06コンピュータ制御システム(別売)に接続して分散制御実験を行うことができます。




寸法・質量:700x800x1750mm  約120Kg
電源:単相AC230V/0.3A又はAC110V/0.6A  50/60Hz


【必須補助装置】(別売)
 コンプレッサ 3bar PN3
吐出量0.5L/sec、供給圧力2-10barのオイルを含まない空気を供給できるコンプレッサ

【推奨補助装置】
 流量プロセス制御実験装置 TE3300/03
 コンピュータ制御実験装置 TE3300/06
【実験項目】

PID(比例・積分・微分)制御。
自動制御装置のセットアップとデモンストレーション。
ループ制御の原理とキャリブレーション。
コントローラ、トランスミッタ、コンバータ、バルブの調整。


【追加実験項目】
流量、圧力のカスケード制御
(TE3300/03流量プロセス制御実験装置に接続して使用の場合)

分散制御
(TE3300/06コンピュータ制御実験装置に接続して使用の場合)

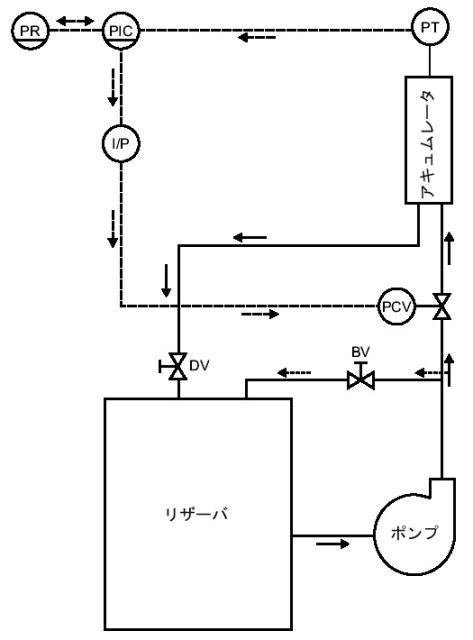

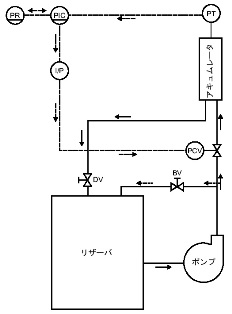

 シンボル内訳:
 PR=圧力レコーダ
 PIC=圧力制御装置
 I/P=圧力指示
 PT=圧力トランスデューサ
 PCV=圧力制御(バルブ)
 DV=排水バルブ(手動)
 BV=バイパスバルブ(手動)

クリックすると画像が拡大します




制御工学実験装置 カタログダウンロード(PDF 815KB)・・・・右クリックで対象を保存
