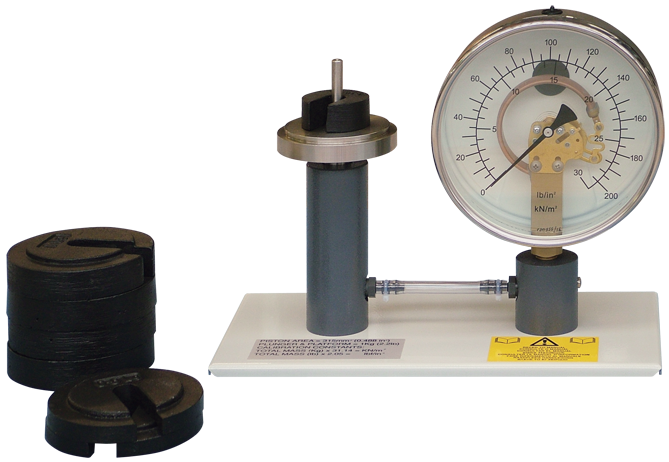

H3a 圧力計補正実験装置 Calibration of a Pressure Gauge




クリックすると画像が拡大します
重りを使ってブルドン管圧力計の校正を行います。

内部動作が学習できるようにスケルトン式のブルドン管圧力計が使用されており、圧力をかけて内部チューブが動くのを観察できます。



実験項目
加圧・減圧における圧力計特性、真圧と表示圧の誤差
(ヒストリシス、摩擦抵抗、バックラッシュ、目盛り表示)

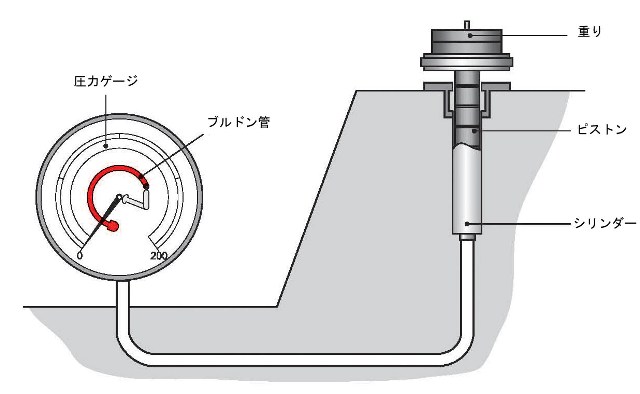

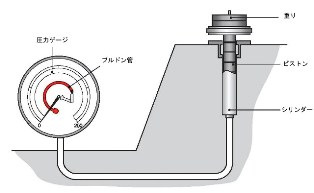

ブルドン管のメカニズム



H3a 仕様
寸法・重量 :W360 x D160 x H250mm  約6kg
最大試験荷重 :5.2kg
ブルドン管 :円形270°

ブルドン管目盛

:0〜200kN.m-2 (最小10kN.m-2
付属品 :重り1kgx4個、0.5kgx2個、0.2kgx1個

クリックすると画像が拡大します
