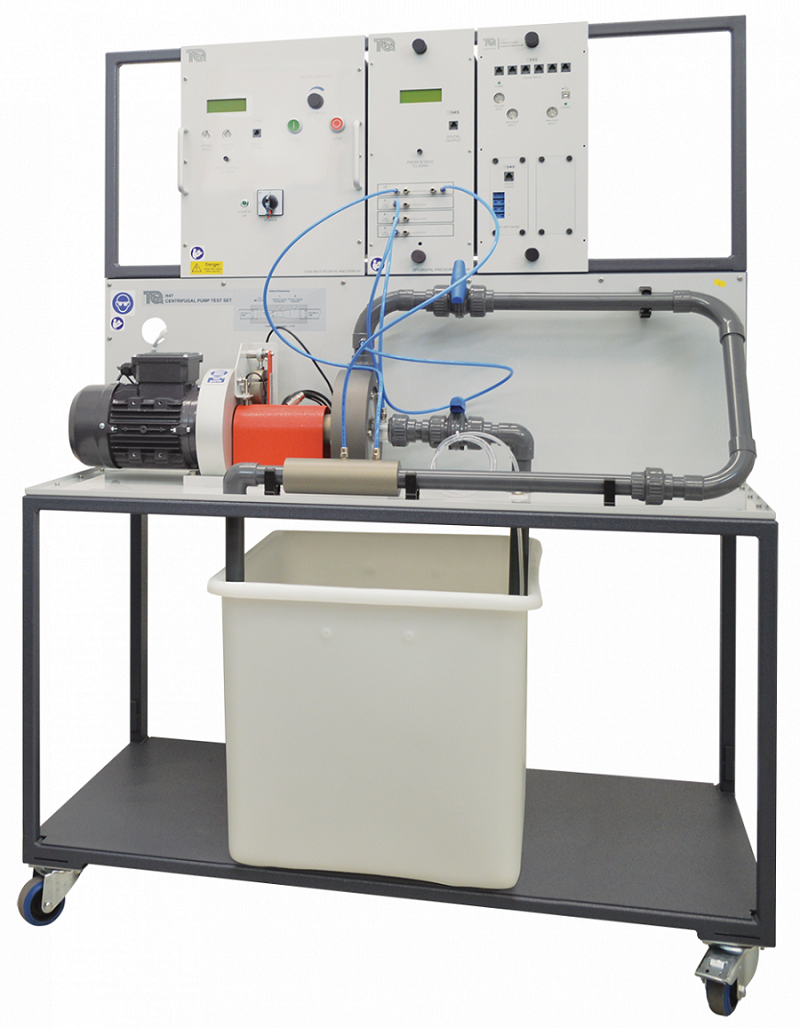

H47 渦巻ポンプ実験装置 Centrifugal Pump Test Set

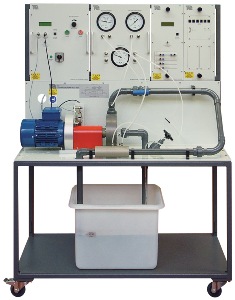

上記写真には、別売りのAP1とVDAS-Fが含まれています
クリックすると画像が拡大します
渦巻ポンプの動作特性を広範囲に実験するための装置です。
速度可変モータが内部観察可能なポンプを作動し、水槽から水を汲み上げ、ストレーナとバルブ、ベンチュリ管を経由して水槽へ戻る循環式装置です。羽根車(インペラ)部は観察できるように透明カバー仕様になっています。
ポンプの回転速度(rev.min-1)とトルク(N.m)、出力(W)、ベンチュリ管の差圧(
P)、ポンプ出入り口圧力がデジタル表示され、バルブ調整により動作条件を変えた幅広い実験が可能です。

また、オプションのデータ自動収集システムVDAS(別売)を利用して、各種データをリアルタイムにPC(別売)に収集・解析することができます。
【実験項目】
渦巻ポンプの動作特性
無次元動作特性
ベンチュリ管による流量測定
キャビテーションの実演


H47 仕様
寸法・重量 :W1200 x D600 x H1600mm  約110kg
インペラ直径 :114mm
最大流量 :約2L.s-1
最大吐出圧力 :約120kPa  揚程12m
最大回転数 :約3000rev.min-1
電源 :単相AC100-200V 1A 50/60Hz
  :単相AC200V 3kW 50/60Hz

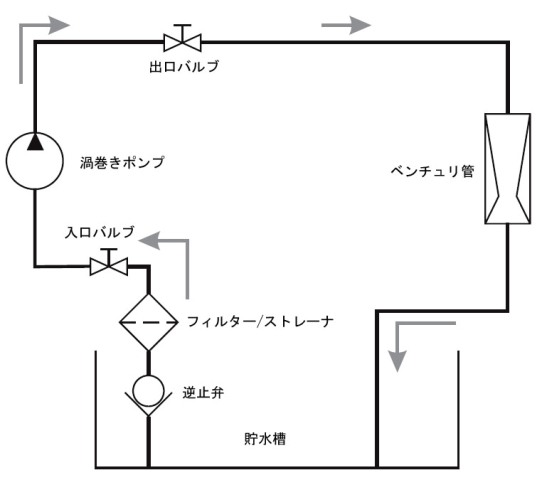

システム図
  クリックすると画像が拡大します

【推奨オプション】

 VDAS-F  データ自動収集システム
インターフェースとソフト(PCは含まれておりません)
 ST1  ストロボスコープ
キセノンランプ式、電源AC100V又は充電式
 AP1  圧力表示器(アナログ式)
構成:圧力計x1、負圧計x1、差圧計x1
※H47にはデジタル式圧力表示器が標準装備

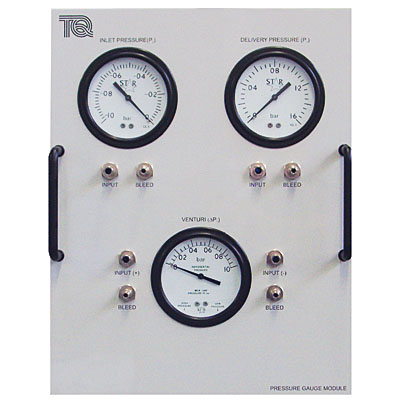

AP1圧力表示器(アナログ式)(別売)

キャビテーション発生状況写真

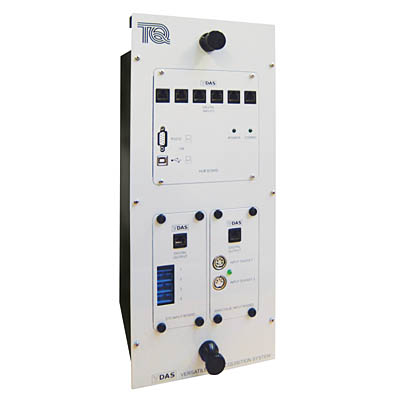

VDAS-Fインターフェース
(別売)

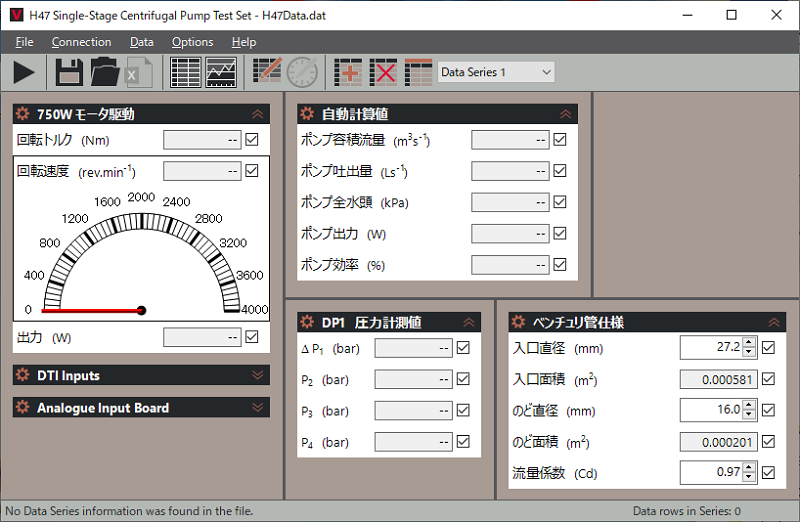

VDAS-F付属ソフト画面(別売)
 クリックすると画像が拡大します
