X-ray X線分析実習装置

医療分野や手荷物検査、工業分野等で多く利用されるようになったX線分析について学習するための実習装置です。教育向けに特別設計された装置は、吸収X線、回析X線、蛍光X線について実際に操作をしながら学習を進めて行きます。 実験目的に応じた3種類のセットが用意され、実験要領書と一緒に供給されます。

 XRP09120 X線分析実習装置 ベーシックセット
 XRC09130 X線分析実習装置 アップグレードセット
 XRS09140 X線分析実習装置 アドバンスセット

装置は卓上型でとてもコンパクトな設計でありながら、幅広い実験と高い安全性を確保しています。インターロック付安全扉によりX線作業主任者及び放射線管理区域の設置は必要ありませんが、X線装置を新しく設置する場合は所轄の労働基準監督署に設置届けを提出する必要があります。

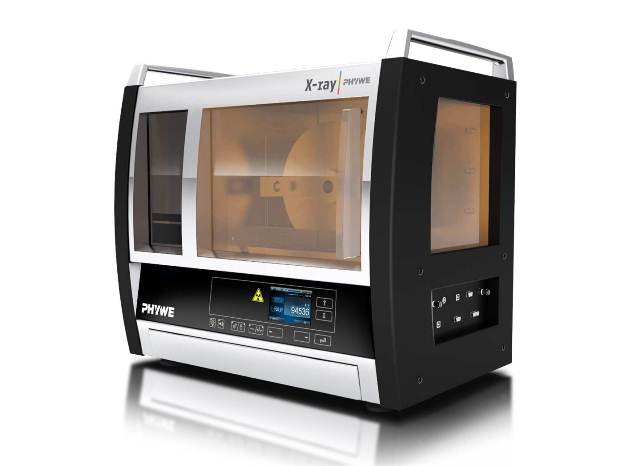

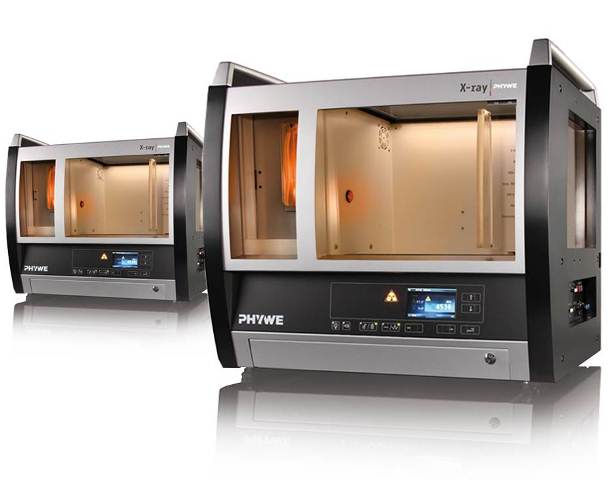

X線ユニットの特徴

クリックすると画像が拡大します
コンパクトなユニットと高い安全性を確保

 容易に移動することができます
 ロック機構(電気及び機械式ロック)付システムです

 装置寸法:W682xD450xH620mm
 重量:約55kg
 電源:AC100V/2A又はAC200V/1A 50/60Hz

 管電圧 :0.0〜35kV
 管電流:0.0〜1.0A
 漏洩X線量:1μSv/hr以下

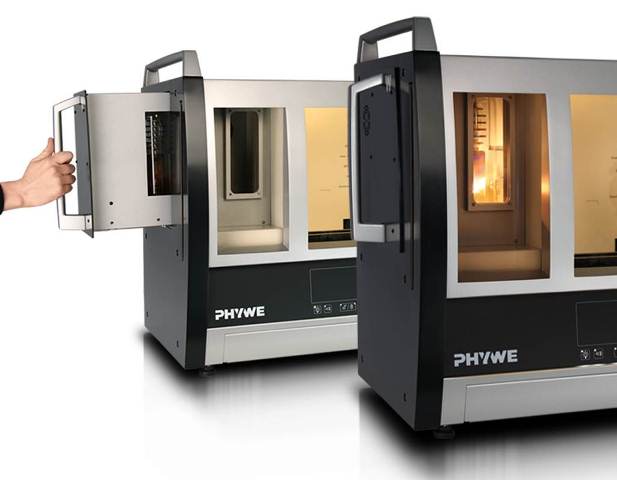

 交換可能なX線管
   X線管の容易な交換
   安全に保護された高温部分
   4種類のX線管(陽極ターゲット)

   タングステン(W)X線管
   銅(Cu)X線管
   モリブデン(Mo)X線管
   鉄(Fe)X線管


   ※アップグレードセットには全てのX線管が
      含まれています。

クリックすると画像が拡大します


クリックすると画像が拡大します

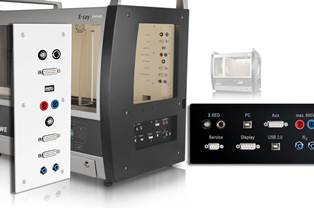

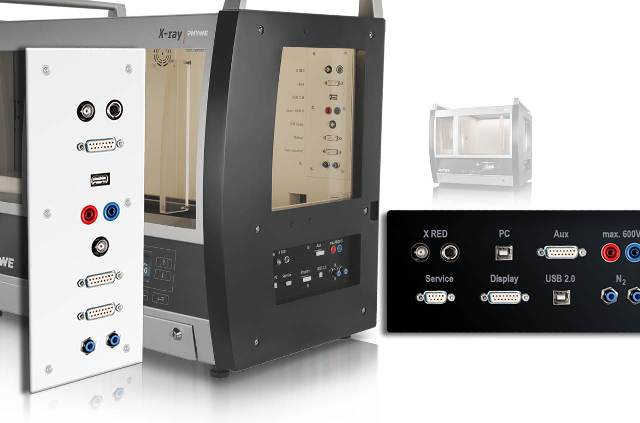

マルチリンク機構
装置内部と外部を接続するリンク機構
USB2.0, N2ガス, BNC, XRED,Aux等

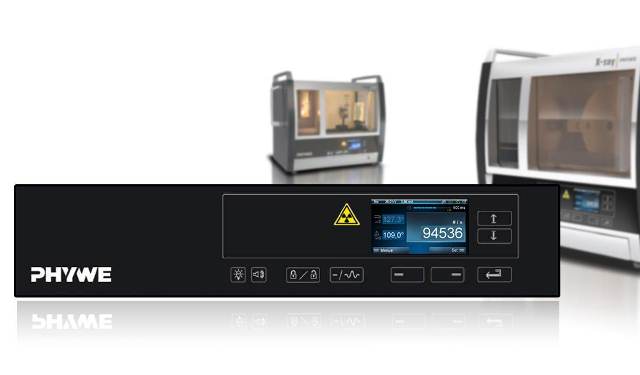

 装置の操作
   手動又はコンピュータによる自動制御


クリックすると画像が拡大します

クリックすると画像が拡大します

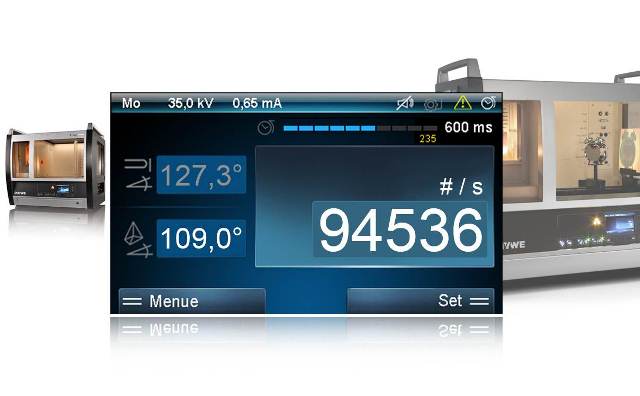

TFTバックライトディスプレイ
  480 x 272 ピクセル
  16ビット、65.536色
 実験スペース
   広い実験エリア W440 x D350 x H 350mm
   LED照明
   換気機能によって実験エリアを温度制御

クリックすると画像が拡大します

クリックすると画像が拡大します

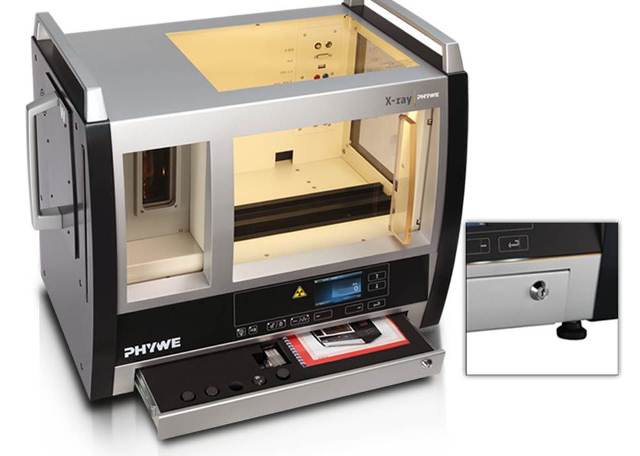

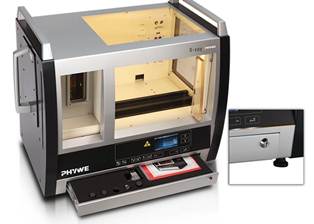

収納スペース
 各種部品を装置内に収納
 鍵付

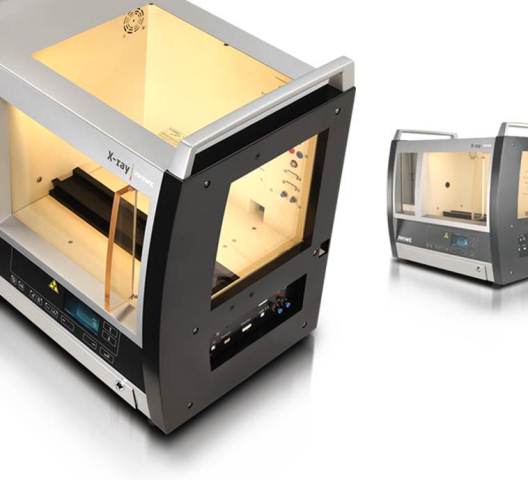

 3方向の窓
   3方向に透明窓(対角寸法46cm/46cm/25cm)
   透明アクリルガラス
   (DIN/EN61010に従った強度保障)

クリックすると画像が拡大します

クリックすると画像が拡大します

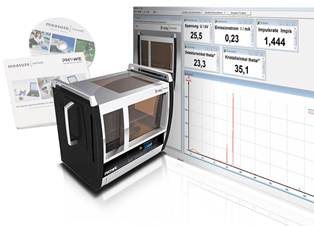

XR4.0ソフトウェア
  関連装置の自動探知システム
  手動又はコンピュータによる自動制御
