| SM1201 |
| 20kN引張試験機 Tensile Testing Machine |
| |
| |
 |
引張試験 参考写真
|
| クリックすると画像が拡大します |
| |
| |
|
手動式油圧シリンダで最大20kNの荷重を加えて引張や圧縮試験を行う装置です。
試験荷重は大きく見やすい計器にキロニュートン（kN）表示され最大荷重が記録されます。試験片の伸びはデジタル式ダイヤルゲージにより0.01ｍｍの精度で測定されます。引張り試験用の試験片（直径5.0ｍｍ）はネジ式（M10）で装置へ容易に取付けでき、素材異なる試験片が4種類用意されています。（鉄、アルミ、黄銅、銅）
この他オプション（別売）として、引裂試験（SM1260）セットやPC接続用キット（SM1250）が用意されており、コンピュータ上で荷重（N）、伸び値（mm）を観察、データ収集することができます。
|
| |
| |
| SM1201仕様 |
|
| 寸法 |
：400 x 400 x H900 ｍｍ |
|
油圧オイル充填量 |
：約120mL |
| 質量 |
：約33kg |
|
油圧作動オイル種類 |
：VG32又はVG46 |
| 最大荷重 |
：20 kN |
|
【付属品】 |
|
| 荷重計目盛り間隔 |
：0.5kN |
|
引張試験片（4種類x5本） |
| 油圧シリンダ可動範囲 |
：最大 約25mm |
|
MT3018-1 軟鋼（SS400）x5本 |
| 引張試験片固定ねじ |
：M10 |
|
MT3018-2アルミニウム（A6085）x5本 |
| 引張試験片長さ |
：最大80mm（※200mm） |
|
MT3018-3黄銅（CW614N）x5本 |
| 圧縮試験片長さ |
：最大160mm（受面φ50） |
|
MT3018-4銅（C1100）x5本 |
| ダイヤルゲージ分解能 |
：0.01mm |
|
圧縮試験用ブロック（φ50mm） |
| 使用温度環境 |
：温度 5 ℃～40 ℃ |
|
伸び計測用ダイヤルゲージ |
|
|
※油圧シリンダ可動部にスペーサ（別売）を入れることで、試験片長さを約200mmまで変更できます。
|
| |
| |
| |
 |

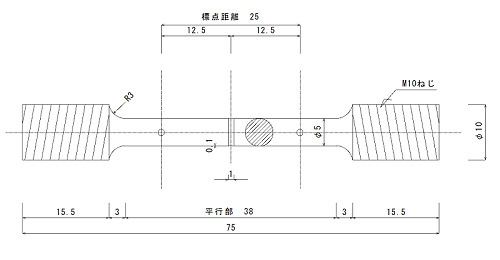

| MT3018引張試験片寸法図 |
| |
| |
| 試験片（別売）消耗品 |
| MT3018-1 |
引張試験片 鉄（SS400）x5本 |
|
|
| MT3018-2 |
引張試験片 アルミ（A6085）x5本 |
|
|
| MT3018-3 |
引張試験片 真鍮（CW614N）x5本 |
|
|
| MT3018-4 |
引張試験片 銅（C1100）x5本 |
|
|
MT3018引張試験片 参考写真
|
|
| |
| |
|
|
| |
