SM1001

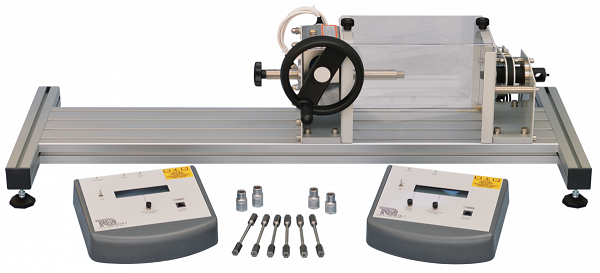

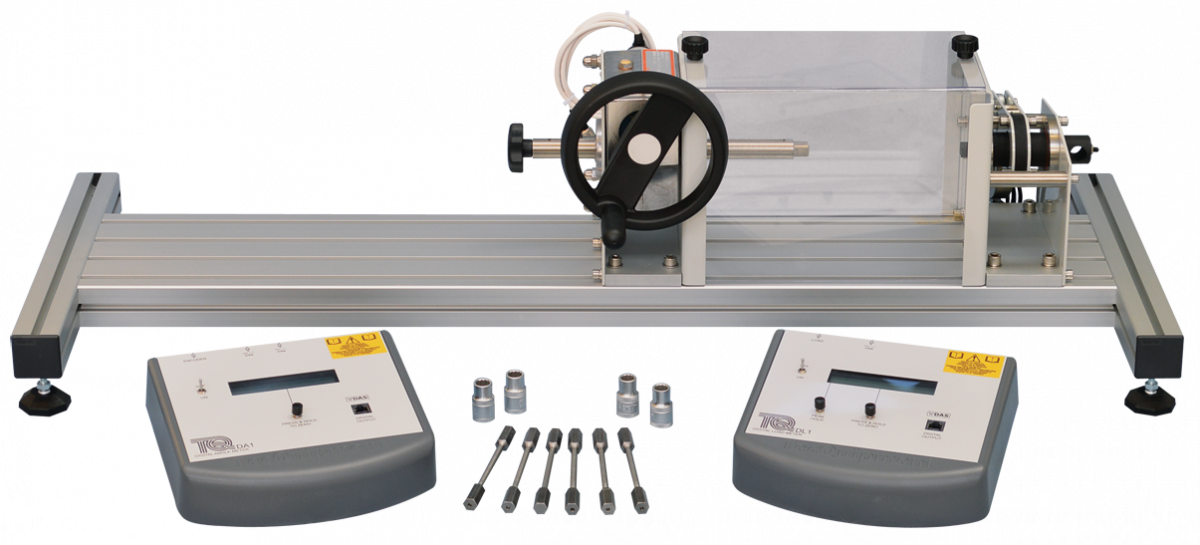

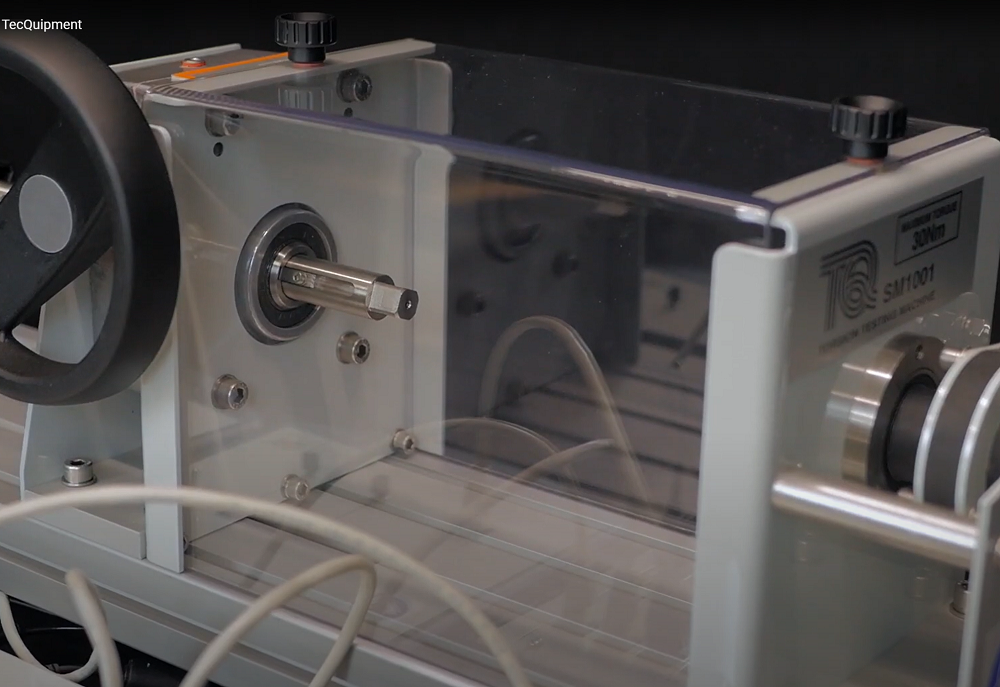

30Nmねじり試験機 Torsion Testing Machine




クリックすると画像が拡大します


卓上型のコンパクトな装置は、ウォームギヤ式(60:1)手動ハンドルによって最大30Nmのトルクを試験片に与える事ができ、ねじりトルクとねじり角は付属の表示器にデジタル表示されます。支点間距離はスライドしてどの位置でも固定ができますので様々な試験片を取付けて実験することが可能です。
オプションのデータ自動収集システムVDAS-B(別売)は、ねじりトルク(Nm)とねじり角データをリアルタイムにパソコン(別売)に表示し収集されたデータを計算、図表化することができますので実験をスムーズに進める事ができます。

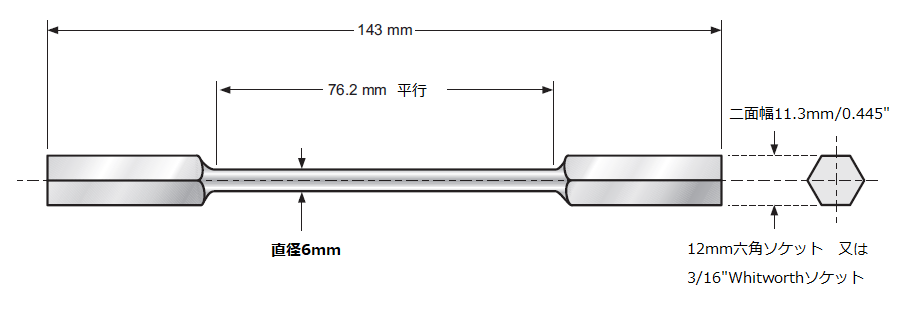

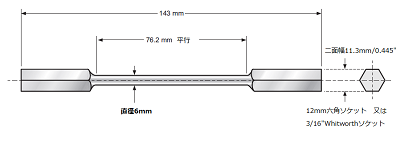

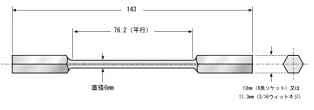

試験片形状図

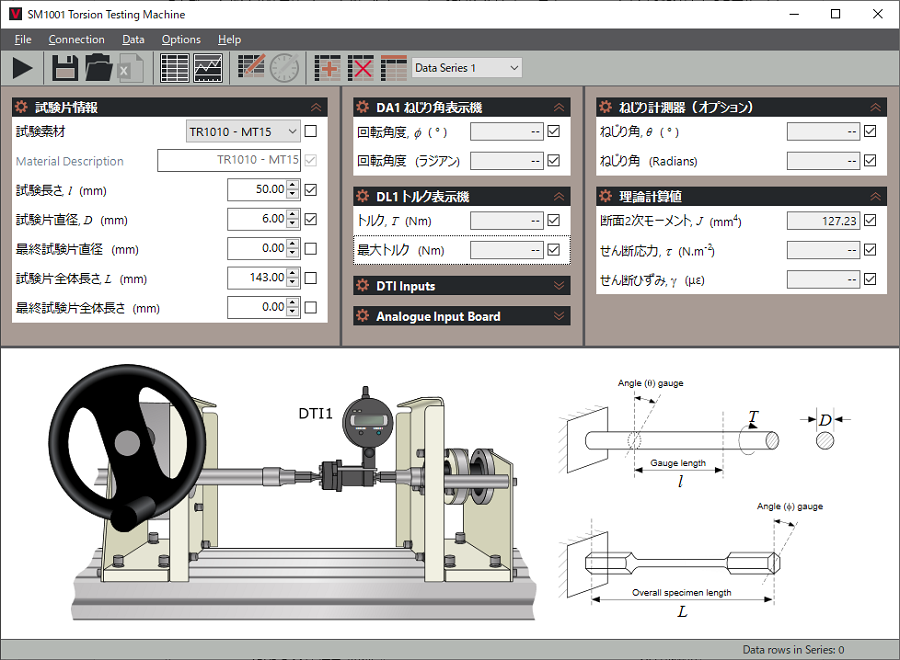

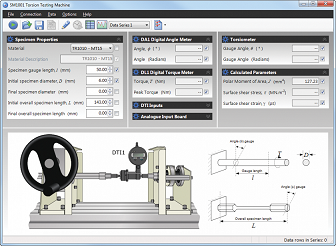

VDAS-Bソフト画面(別売)

 クリックすると画像が拡大します


SM1001仕様
最大トルク :30Nm
最大試験長さ :750mm
ギアボックス比 :60:1
寸 法 :1100 x 400 x H350mm
重 量 :約33.0kg
電 源 :単相AC100~AC240V 50/60Hz

SM1001付属品
試験片取付け用の12mm6角ソケット
試験片取付け用の3/16インチ6角ソケット
ねじり角表示器、トルク表示器(小数点以下2桁表示)
TR1010試験片 0.1%炭素鋼 (焼鈍し無)x6本
実験要領書

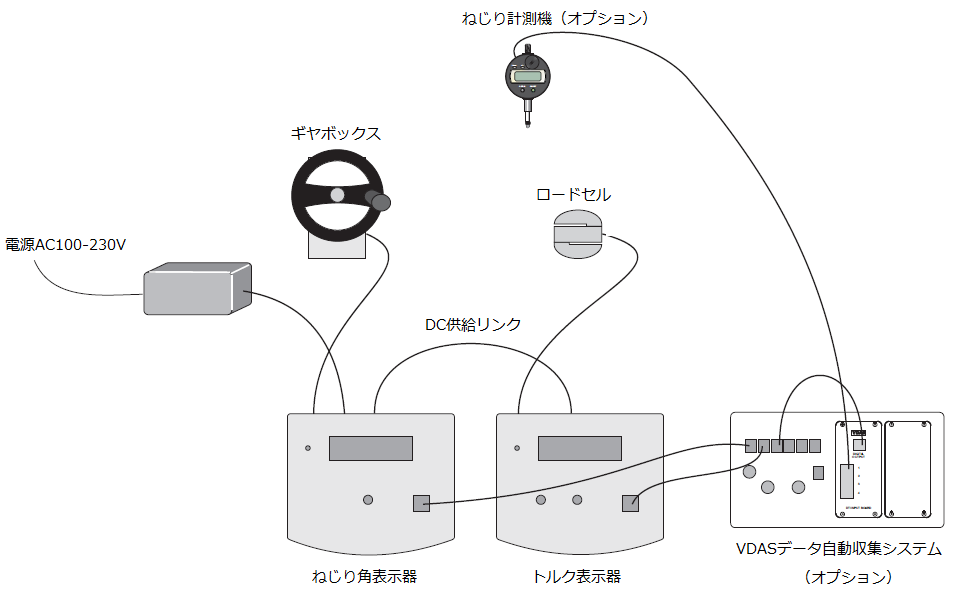

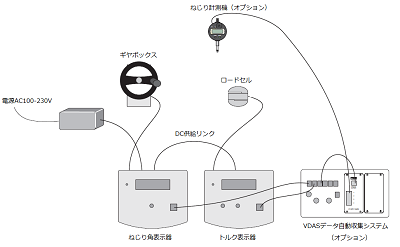

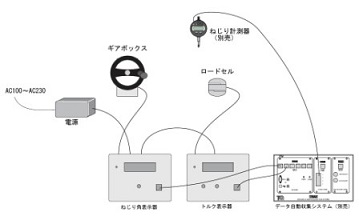

システム接続例  クリックすると画像が拡大します




推奨オプション(別売)
VDAS-B データ自動収集システム
PC(別売)と接続して測定データを表示、収集、図表化するためのインターフェースとソフトウェアです。
寸法:W330 x D205 x H45mm  約2Kg

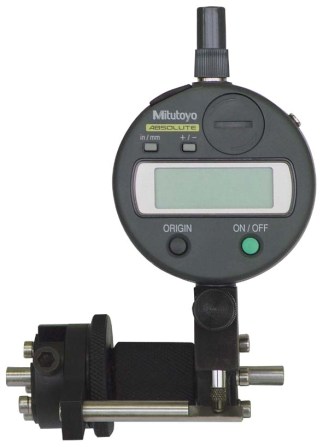

SM1001a ねじり計測機
直径6 mmの試験片に適した精密機器で、試験長さ50mmにおけるねじれ角を精密に計測し、VDASと接続できます。
デジタル表示:mm又はインチ
アーム長さ:1インチ 0.001インチ=0.001ラジアン

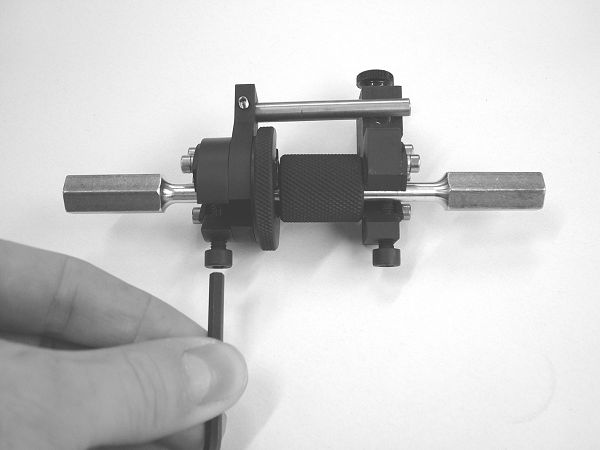

試験片(別売)※消耗品
TR1010 試験片0.1%炭素鋼x10本( BS 230M07)
TR1011 試験片0.1%炭素鋼x10本(900℃焼きならし)
TR1020 試験片0.4%炭素鋼x10本(BS 212M36)
TR1021 試験片0.4%炭素鋼x10本(860℃焼きならし)
TR1040 試験片黄銅60%/亜鉛40%x10本( BS CZ121)
TR1050 試験片鋳鉄Grade260x10本( BS1452)

VDAS-B インターフェース(別売)


SM1001a ねじり計測機(別売)

クリックすると画像が拡大します



試験片取付け前状況

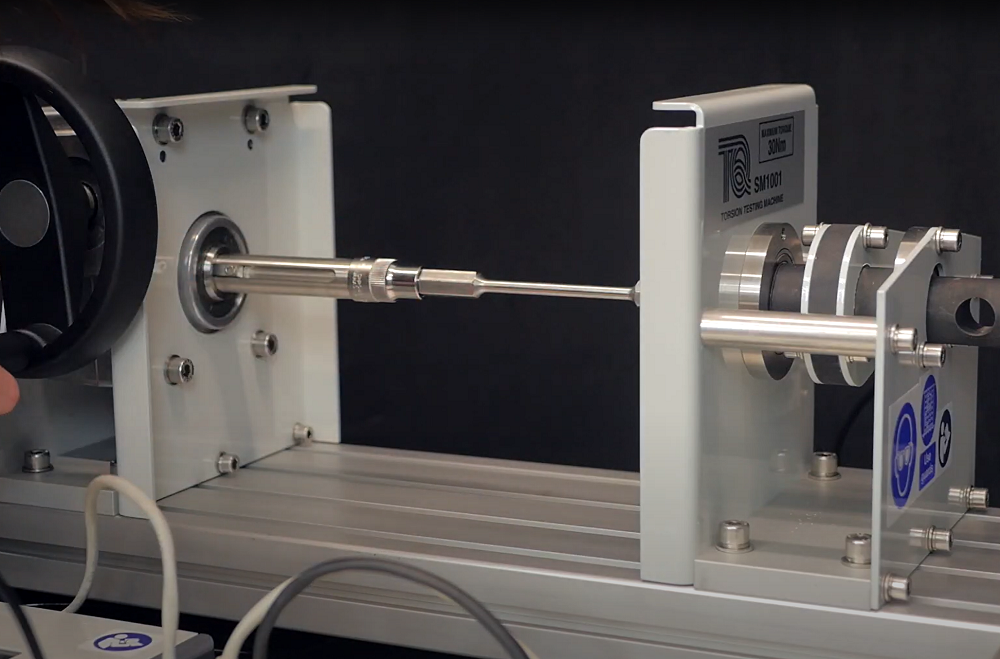

試験片取付け状況

 クリックすると画像が拡大します
