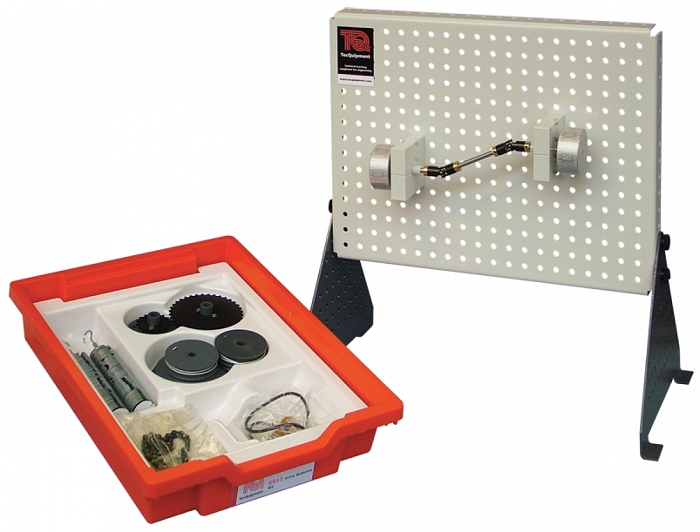

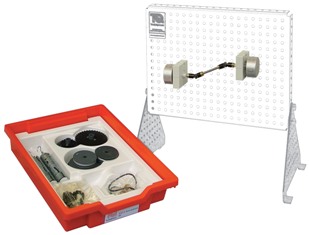

 ES11 動力伝達システム実験キット



ユニバーサルジョイント
クリックすると画像が拡大します

一般的によく使用されている3種類の動力伝達システム、ベルト駆動、チェーン駆動、ユニバーサルジョイントのメカニカルアドバンテージ(機械的利益)と効率を導き出し、各システムの利点と欠点を理解します。

実験に必要な部品すべてが収納できる専用ケースと実験を円滑に進める実験要領書が付属されます。実験には別売りの実験パネル(ES1)が必要です。






 機械原理実験キット カタログダウンロード 1700KB



【主な実験項目】


チェーン駆動の動力伝達と効率
ベルト駆動の動力伝達と効率

ベルトの接触角度による影響
ユニバーサルジョイント(自在継手)の入出力関係(正位相と誤位相)

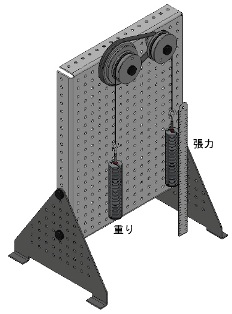

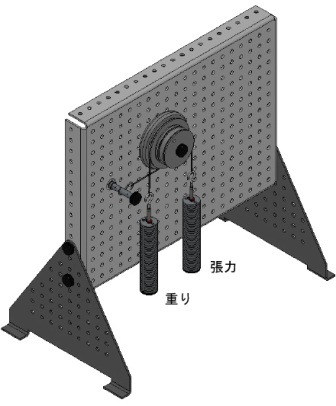

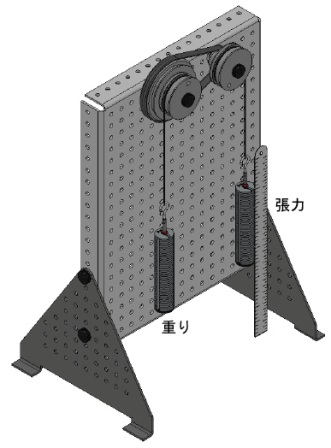

平ベルト駆動実験 270°接触実験
クリックすると画像が拡大します


【ES11 仕様】

寸法・質量
:450 x 320 x H80mm 約3.9kg
構成部品 大プーリ(直径96&60mm)、小プーリ(直径32&60mm)
  大スプロケット(歯数36)、小スプロケット(歯数16)
ユニバーサルジョイントユニット、アイドラプーリ
丸ベルト、平ベルト、チェーン、固定シャフト2個
  重り(10gx100枚、1gx10枚)、重りハンガー2個


【必須オプション(別売)】

ES1  実験パネル
横置き寸法:W460 x D260 x H450mm  5.1kg
縦置き寸法:W360 x D260 x H550mm  5.1kg
