 ES12 カム、クランクとトグル実験キット


機械原理実験キット - カムとクランク実験

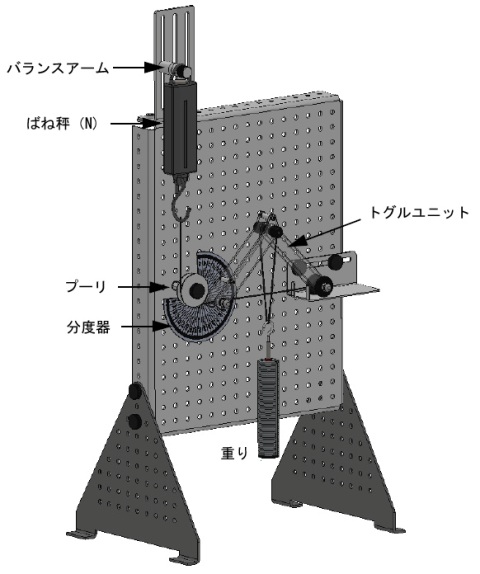

カムの変位と角度特性
クリックすると画像が拡大します

一般的な形状を持つカム、クランク機構、トグル機構の特性を明らかにします。
カムの変位と角度の関係、クランクのトルク計測と理論値比較、トグルの角度と力の関係を実験します。

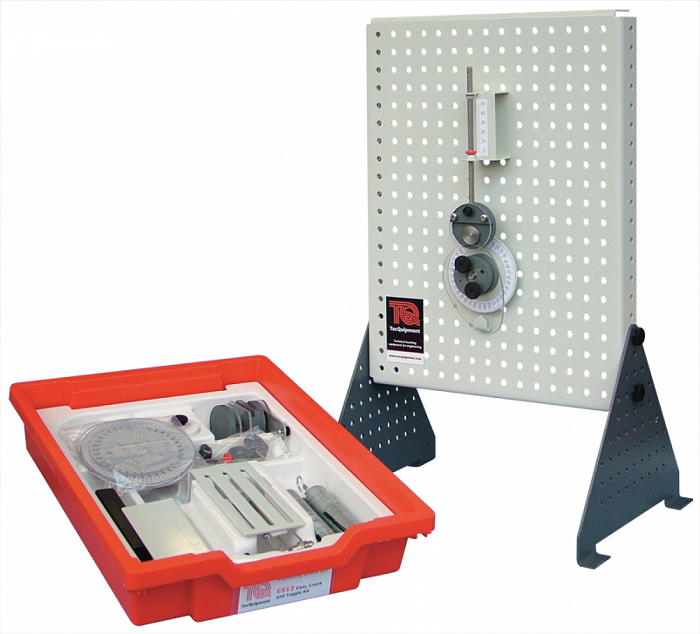

実験に必要な部品すべてが収納できる専用ケースと実験を円滑に進める実験要領書が付属されます。実験には別売りの実験パネル(ES1)が必要です。






 機械原理実験キット カタログダウンロード 1700KB



【主な実験項目】


カム(円形、洋ナシ、スパイラル、ハート)の変位量と角度特性
クランク機構の力とトルク

トグル機構の特性


機械原理実験キット - カムとクランク実験  機械原理実験キット - カムとクランク実験

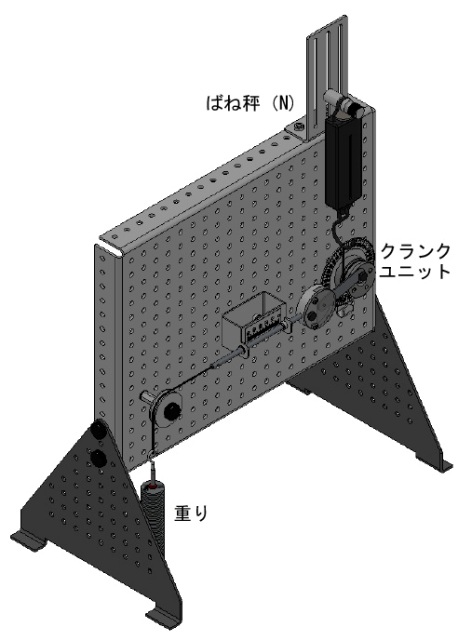

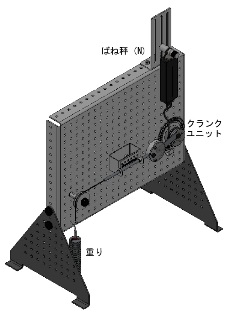

クランク実験 トグル実験
クリックすると画像が拡大します


【ES12 仕様】

寸法・質量
:450 x 320 x H80mm 約3.4kg
構成部品 カムとクランクプーリユニット、コンロッド
  フォロアーセット、シャフトユニット
トグルユニット、ばね秤
固定ブラケット、マグネット分度器
  重り(10gx100枚、1gx10枚)、重りハンガー2個
付属カム 4種類(円形、洋ナシ、スパイラル、ハート)


【必須オプション(別売)】

ES1  実験パネル
横置き寸法:W460 x D260 x H450mm  5.1kg
縦置き寸法:W360 x D260 x H550mm  5.1kg
