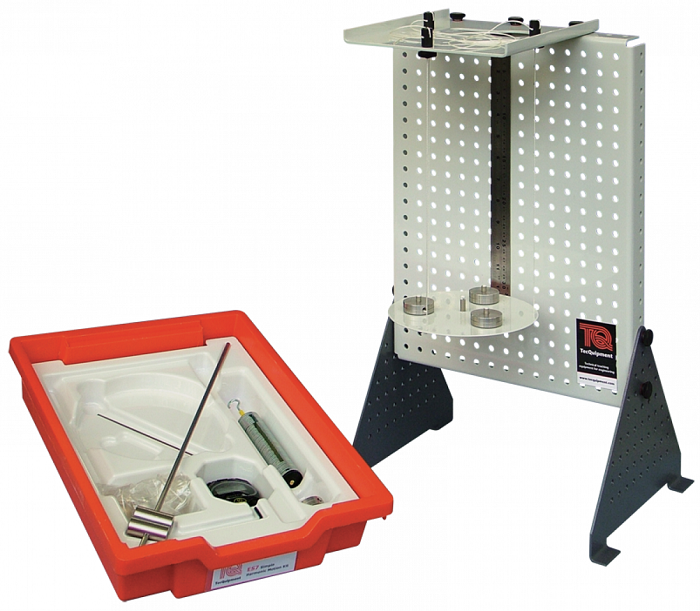

 ES7 単振動実験キット



3点吊り振り子実験
クリックすると画像が拡大します
ばねの単振動と種々な振り子の単振動実験から周期を計測し、理論値と比較します。
実験に必要な部品すべてが収納できる専用ケースと実験を円滑に進める実験要領書が付属されます。実験には別売りの実験パネル(ES1)が必要です。



 機械原理実験キット カタログダウンロード 1700KB



【主な実験項目】


鉛直ばね振り子の実測周期と理論値を比較
単振り子、2点吊り、3点吊り振り子の実測周期と理論値を比較
複合振り子の実測周期と理論値を比較
ケーター振り子の周期と重力加速度

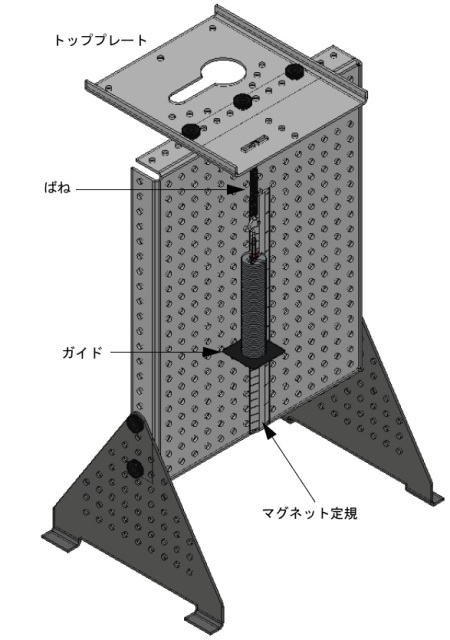

ばね振り子実験

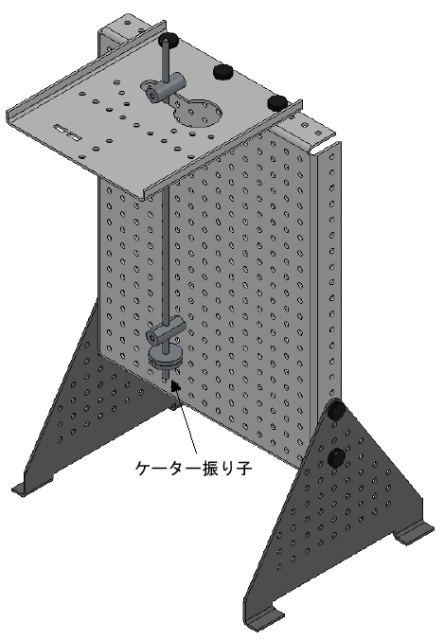

ケーター振り子実験

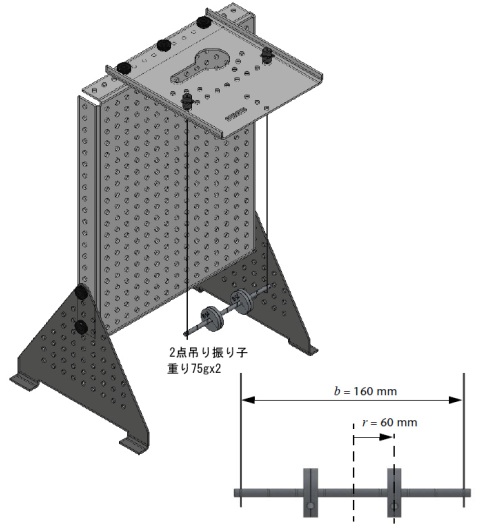

2点振り子実験
クリックすると画像が拡大します


【ES7 仕様】

寸法・質量
:450 x 320 x H80mm 約3.7kg
構成部品 専用天板、ばね、マグネット定規ストップウォッチ
  重り(10gx50枚)、重りハンガー1個
振り子x2(黄銅60g、プラスチック12g)
複合振り子、ケーター振り子
2点吊りユニット、3点吊りユニット


【必須オプション(別売)】

ES1  実験パネル
縦置き寸法:W360 x D260 x H550mm  5.1kg
