 ESシリーズ 機械原理実験キット



機械学習や機械実習、機械教育用として特別に設計された実験セットです。
私たちの身の周りで使われている、さまざまな機械装置の基本原理と応用技術の理解を目的に設計された実験キットで、機械装置に必要な力学特性やエネルギー変換原理、運動と振動現象、材料の剛性や変形等の基礎実験を行うことで、機械要素を用いた設計や新たな要素を開発できる能力を身に付けます。

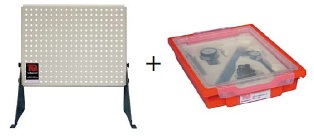

18種類の各実験キットは、共通の卓上用実験パネル(ES1)に取り付けて実験を行います。各実験キットは必要部品が全て揃ったケースに収められ容易に組立ができるように考えられています。
また、各キットには専用の実験要領書が付属されていますので、講義と実験をすぐに始めることができます。


 機械原理実験キットESシリーズ カタログダウンロード 1700KB



ES4 梁のたわみ実験キット 実験要領書(参考)ダウンロード

  ガイダンスシート 943KB
  講義マニュアル 415KB

  実験シート1 (梁への集中荷重) 208KB
  実験シート2 (梁の材料) 269KB
  実験シート3 (梁の断面寸法) 221KB
  実験シート4 (梁の支点) 454KB
  実験シート5 (片持ち梁の長さ) 233KB






  実験キット(ES2〜19)のいずれか1キットを実験パネル(ES1)に取り付けて実験を行います。2〜3人を1グループとして、 1グループ1個の実験パネルと実験キットを推奨します。





ES2 力のつり合い実験キット
重心、力の三角形、力の平行四辺形
力の多角形



ES3 力のモーメント実験キット
モーメントの原理、梁のつりあい、てこの原理
ベルクランク、支点反力

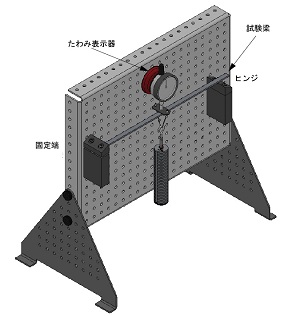

ES4 梁のたわみ実験キット
たわみとヤング係数、たわみと断面二次モーメント
たわみ量と式

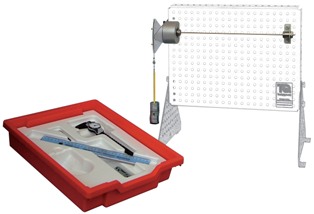

ES5 ねじり実験キット
ねじり角度とねじりモーメント、せん断弾性係数
長さとねじり角度



ES10 プーリ(滑車)実験キット
滑車・動滑車・複合滑車、車輪と車軸
差動滑車のメカニカルアドバンテージ



ES8 摩擦と斜面実験キット
垂直反力と水平反力、すべり摩擦と転がり摩擦
静止摩擦係数と動摩擦係数
