GT185 2軸ガスタービン実験装置

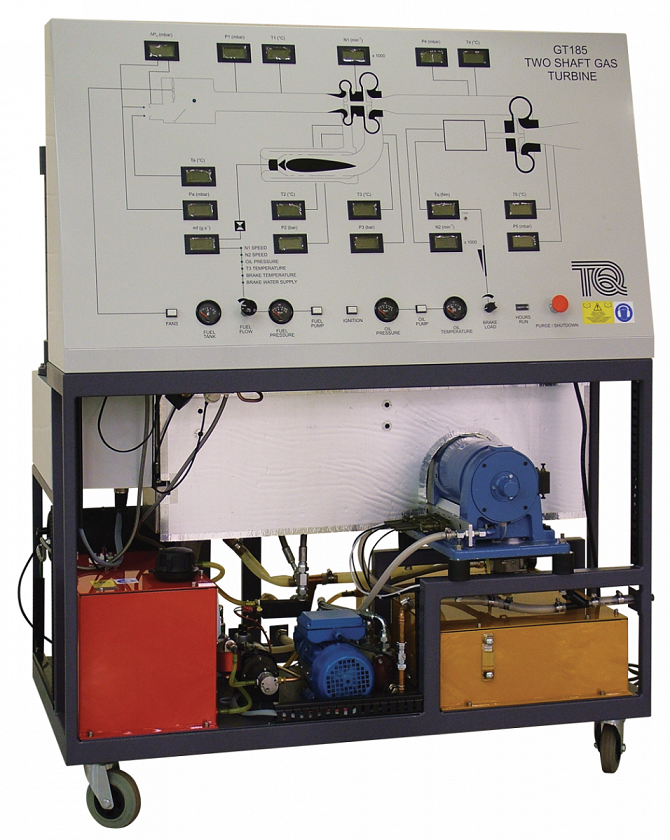

2軸ガスタービン実験装置
クリックすると画像が拡大します
装置はガスジェネレータ、動力タービン、燃焼室、潤滑油と燃料タンク、補助機器類で構成されています。制御盤にはデジタル又はアナログ表示器とグラフィックパネルがシステムを表示しています。
吸気ボックスを通った空気はコンプレッサを通過して燃焼室へ送られます。燃料ポンプにより噴射されたケロシンは燃焼室内で混合し点火されます。高温・高圧となった燃焼ガスはジェット流(噴流)となってラジアルタービンを回転させると共に、動力計用タービンを回転させ、直結され渦電流式動力計によってトルクと回転速度を計測します。
付属のデータ収集システムを使用することで、各種データをリアルタイムにPC(別売)に収集すると共に、実験結果を解析することができます。

 エネルギー&熱工学カタログダウンロード 3600KB



実験項目
2軸ガスタービンの燃料消費量、熱効率、空気標準サイクル、仕事比率とヒートバランス。
圧縮機、メインタービンとセカンドタービンの圧力比、機械効率・等エントロピー効率・ポリトロープ効率、入力と出力、圧縮機特性、タービン特性。
燃焼室の圧力損失、燃焼効率、空燃比。


2軸ガスタービン実験装置

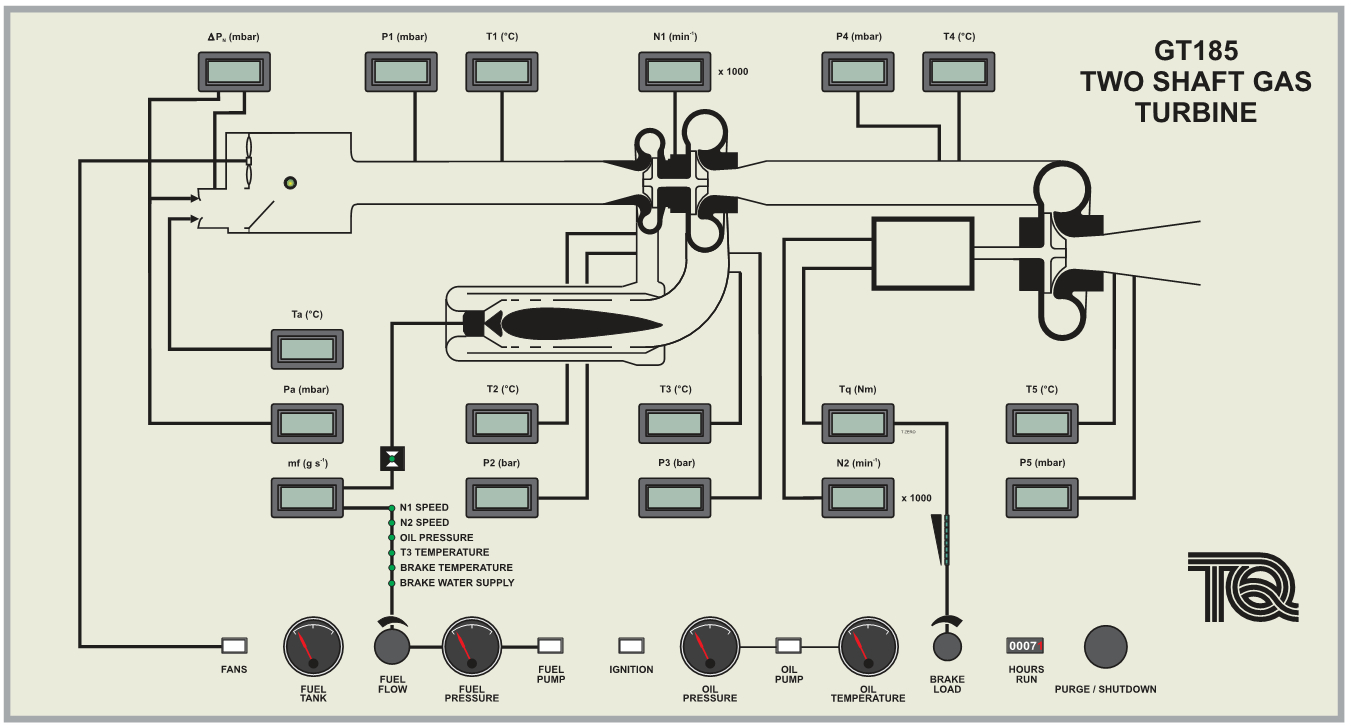

コントロールパネル図

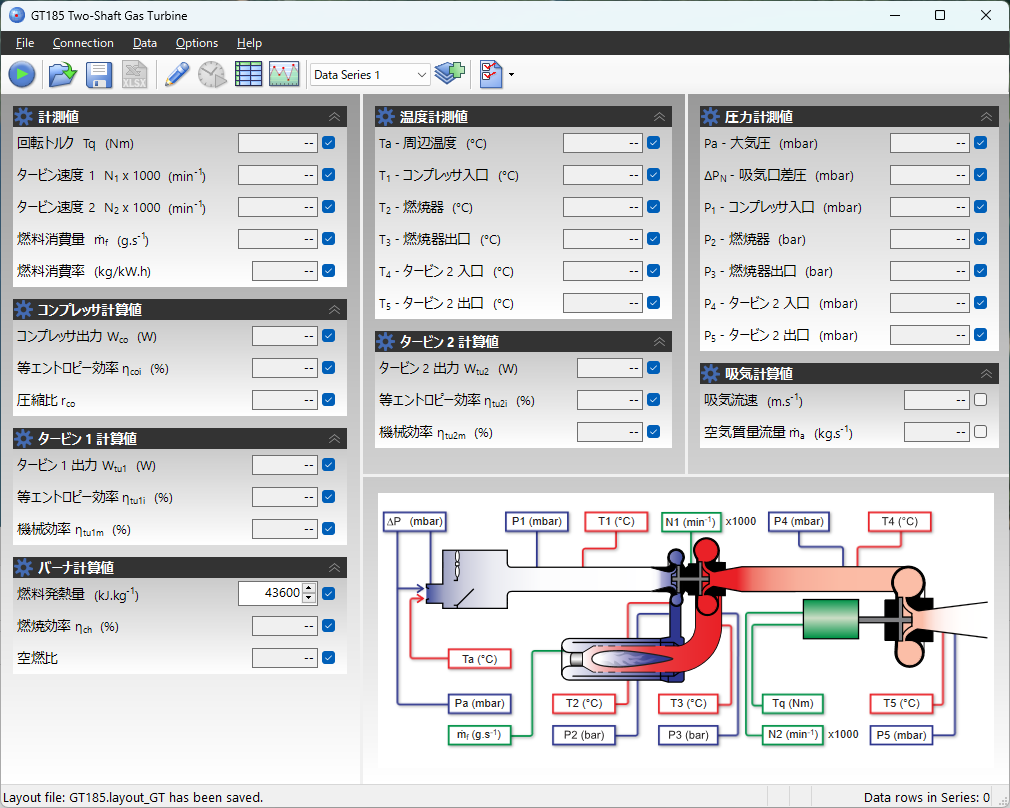

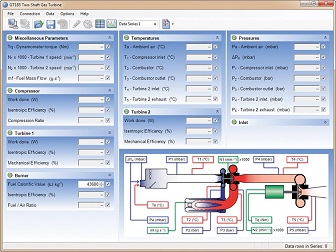

ソフトウェア画面


2軸ガスタービン実験装置

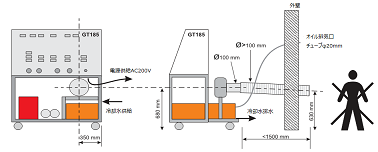

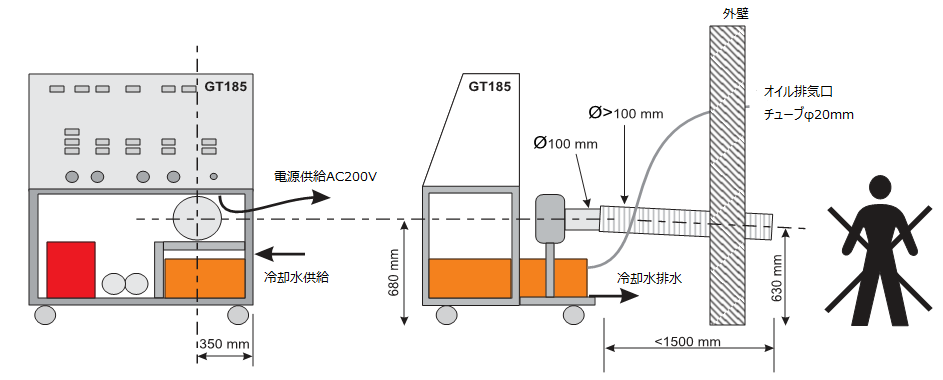

参考配置図1
2軸ガスタービン実験装置

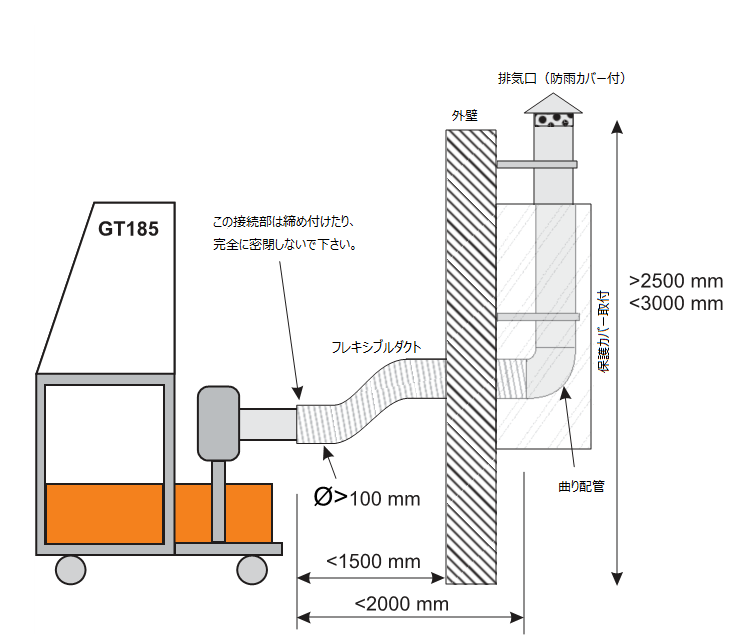

参考配置図2
クリックすると画像が拡大します





サンプル動画 ※高音注意

仕様:
項目 仕様
ガスタービン種類 2軸ガスタービンエンジン
圧縮機 遠心式圧縮機
メインタービン ラジアルタービン
回転速度 : 最大約87,000rpm
フリータービン ラジアルタービン
回転速度 : 最大約40,000rpm
最大出力 約7.0kW
デジタル表示
アナログ表示
軸速度、圧力、温度、燃料流量、トルク
燃料レベル、燃料圧力、オイル温度、オイル圧力、ブレーキレベル、時間経過
燃焼方式 全一次空気式燃焼
燃料 ケロシン
燃料タンク容量 40L
循環オイル ディーゼルターボオイル
オイルタンク容量 35L
ソフトウェア(付属) CD-ROMが付属されます。各種データの表示と保存。 ※PCは別売
動作環境 Microsoft® Windows® 2000, XP , Vista and Windows7
ハードディスク10MB以上の空き
安全制御 イグニッション異常時
回転速度が限度を超えた時に停止
セカンドタービン速度が異常時
循環オイル圧力不足時に停止
給水量不足時に停止
燃焼温度超過時に停止
寸法
床必要寸法
1385 mm x 825 x H1721mm
2000 mm x 2000 mmの平坦な床
重量 360 kg (燃料・オイル無時)
電源 単相AC200V 50Hz 20A   又は  3相AC200V 60Hz 20A
給水

流量18L/min以上(10℃以下 循環オイル冷却用)
最大圧力 2bar
注意:入口水温が10℃より高い場合は、油温が80℃を超えないよう、最大2barまでの圧力でに流量を増やす必要があります。それでも十分でない場合は、水冷却装置等を利用する必要があります。

音量 90dB以上発生 (耳栓を使用して下さい)
外部排気
オイル・ブリーザ
少なくとも直径100mmの排気口が必要
Φ19パイプの排気口が必要

デジタル表示&データ収集
記号 単位 測定内容
Ta 周囲大気温度
T1 コンプレッサ入口温度
T2 コンプレッサ出口温度
T3 メインタービン入口温度
T4 メインタービン出口温度
T5 セカンドタービン出口温度
ΔP mbar 吸気口差圧
P1 mbar 吸気ダクト内圧力
P2 bar コンプレッサ出口圧力
P3 bar メインタービン入口圧力
P4 mbar メインタービン出口圧力
P5 mbar セカンドタービン出口圧力
Pa mbar 周囲大気圧
N1 rpm メインタービン速度(回転数)
mf g/s 燃料流量
Tq Nm トルク
N2 min-1 セカンドタービン速度(回転数)


アナログ表示
表示 測定内容

Fuel Tank

燃料タンク残量

Fuel Pressure

燃料供給圧力

Oil Pressure

循環オイル圧力

Oil Temperature

循環オイル温度
