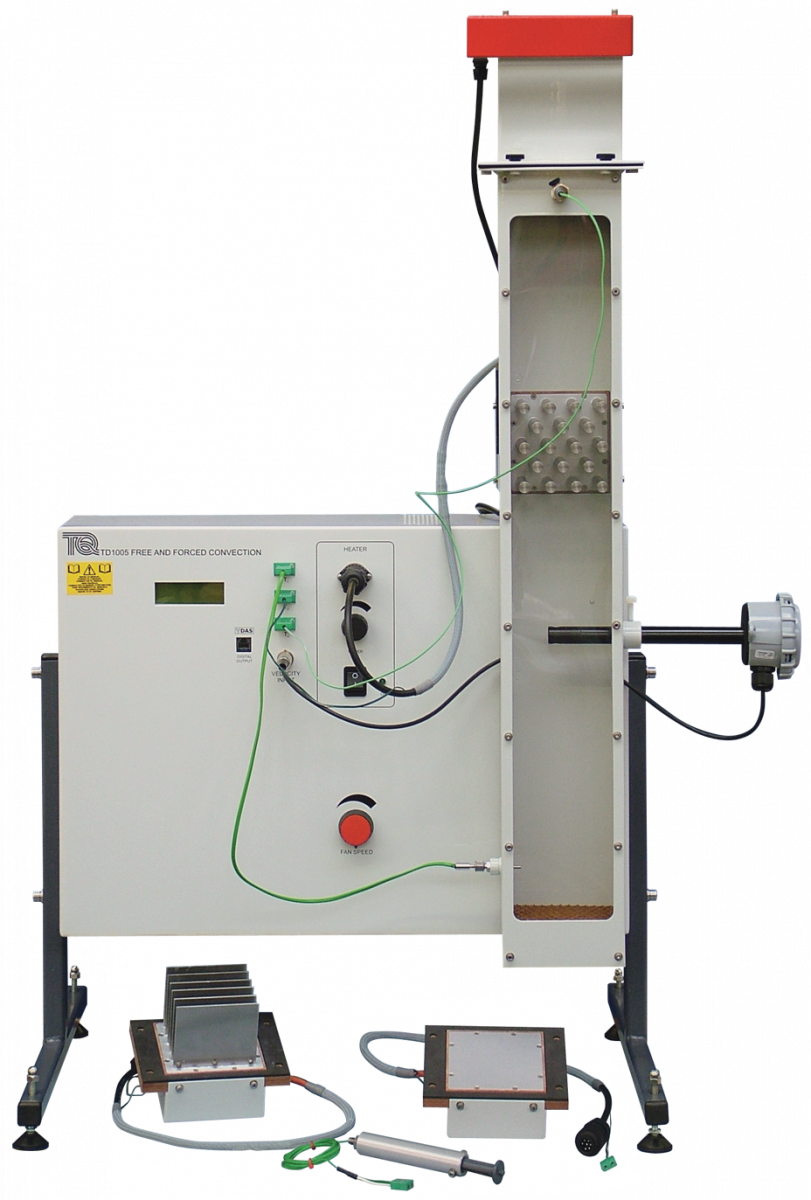

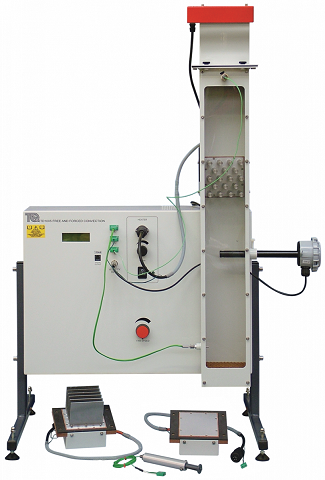

TD1005 自然・強制対流熱伝達実験装置

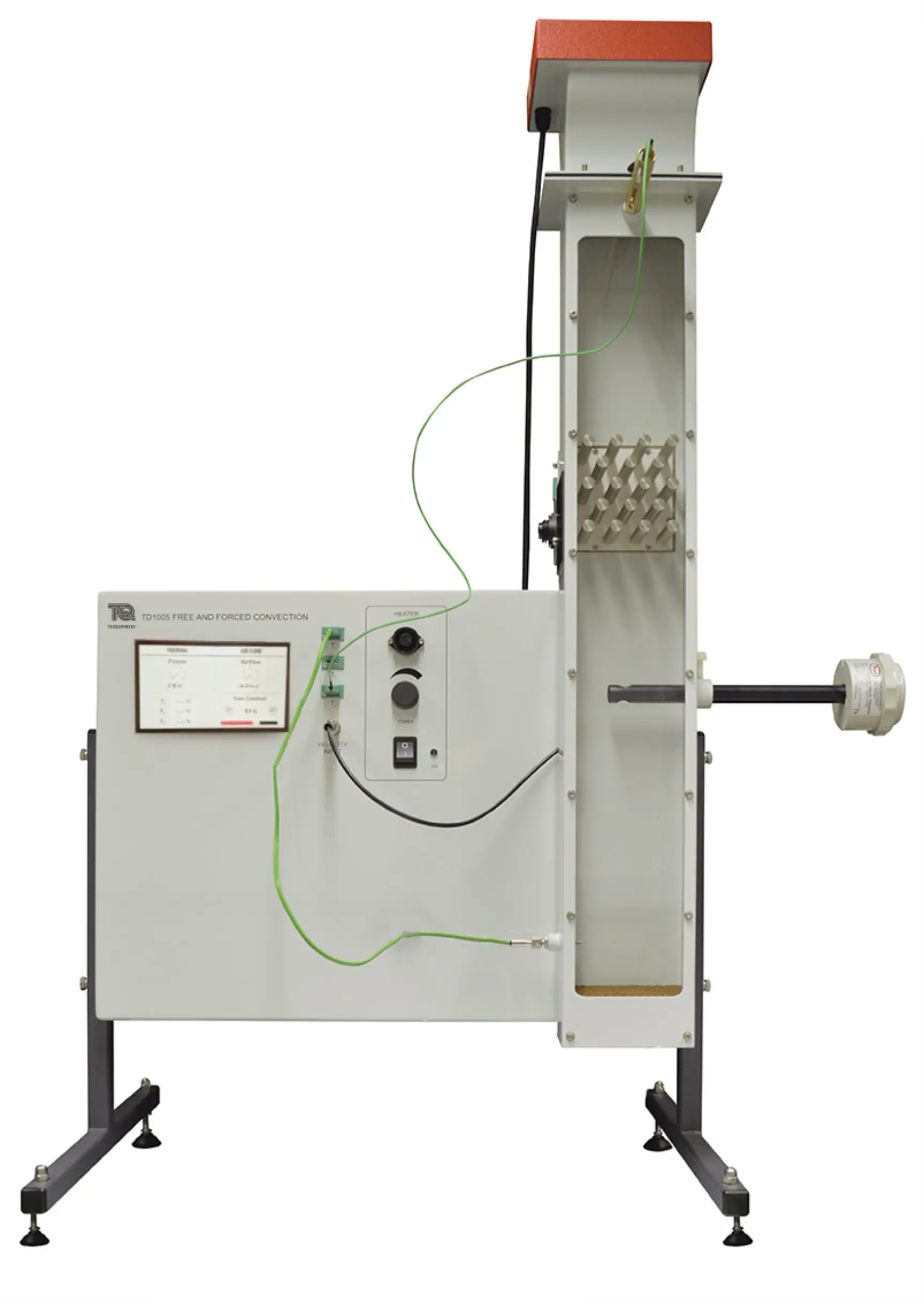

異なる表面形状を持ったヒーターモジュールを使用して、自然対流と強制対流、熱伝達の実験を行う卓上型実験装置です。
装置は128mmx75mmのダクトと取り外し可能なファン、3種類のヒータ
ーモジュールで構成されています。

3ヶ所の熱電対がダクトの入口・出口、ヒーターモジュール表面の温度を計測します。またダクト側面からモジュールに沿った6ヶ所の表面温度を計測するための熱電対が付属されています。
計測された温度や風速は、デジタル表示器にリアルタイムに表示されます。またオプション(別売)のデータ自動収集システムVDAS-Bを使用することで、各種データをリアルタイムにPC(別売)に収集・解析することができます。

 エネルギー&熱工学カタログダウンロード 3600KB

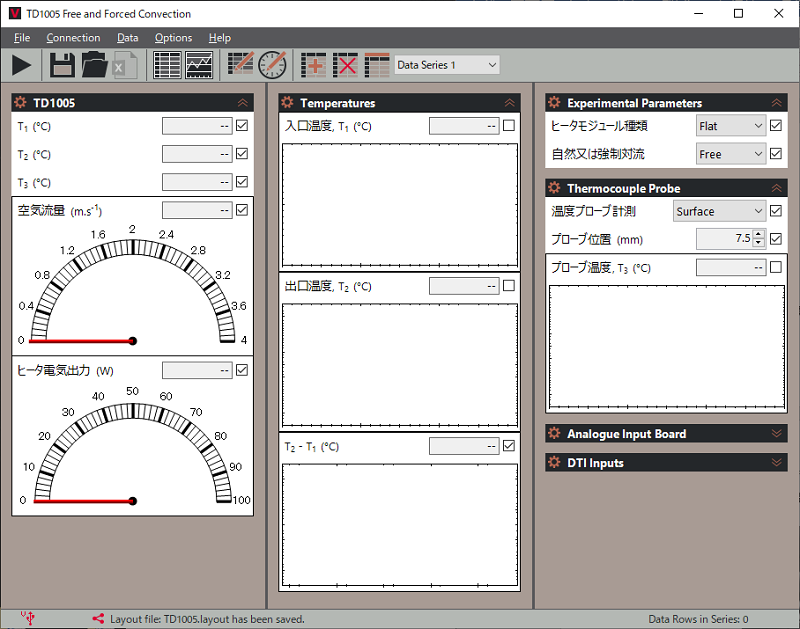

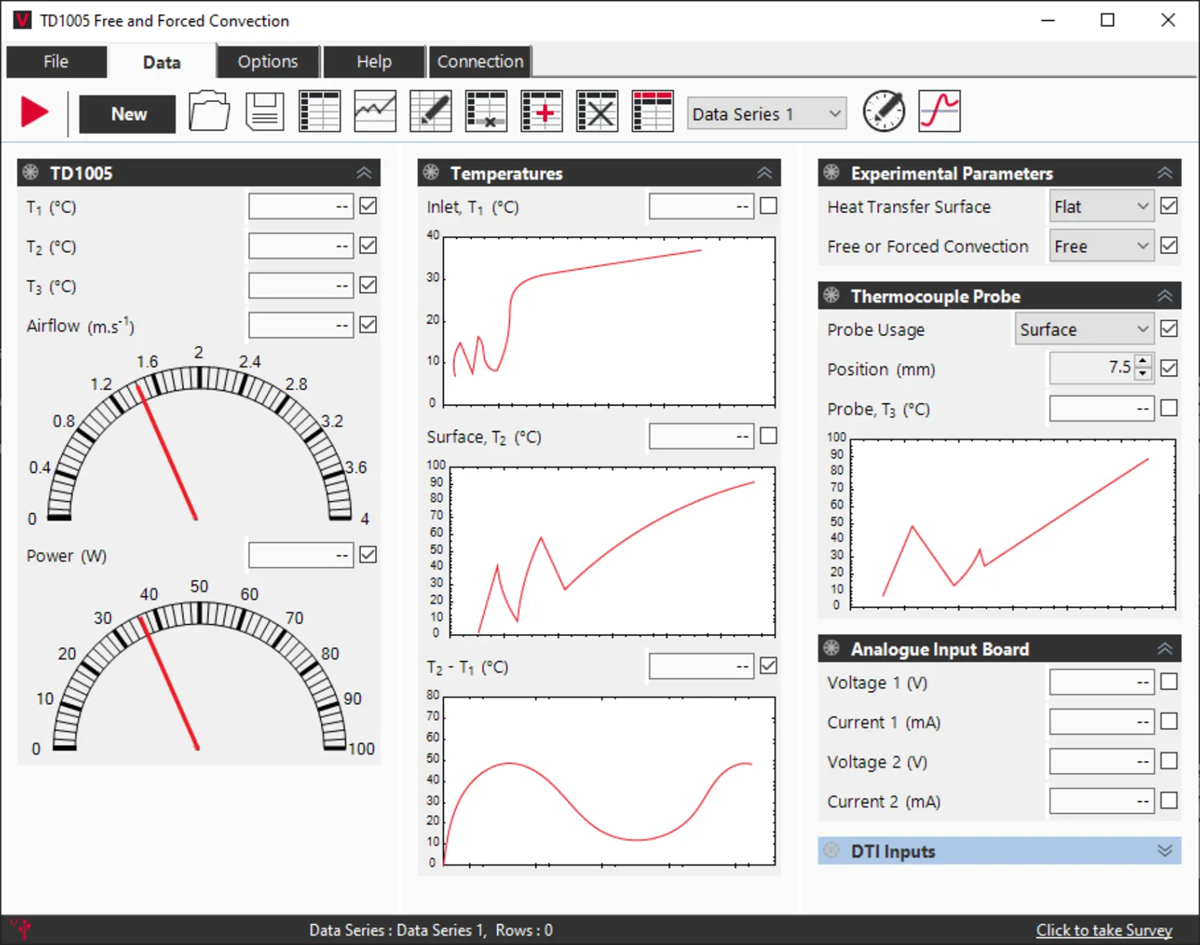

VDAS-B(別売)の画面図

オプション(別売)
データ自動収集システム VDAS-B


主な実験項目:
ダクト内の流速分布、温度分布計測実験
自然対流における各モジュールの伝熱比較
強制対流における各モジュールの伝熱比較
自然対流における熱伝達率とヌセルト数
強制対流における熱伝達率とヌセルト数



TD1005仕様
寸法・重量
電   源
温度センサ
ヒータ最大出力
ダクト断面寸法
ダクト長さ
最大流速
発熱体表面測定穴
風速計範囲
操作温度範囲
: 850mm x 550mm x H1200mm、約26kg
: AC100V  2A  50/60Hz
: K型熱電対(分解能0.1℃) x3ヶ所
: 100W(分解能0.1W)
: 128mm x 75mm = 0.0096m2
: 約850mm
: 約3.8m/s(平形モジュール時)
: 7.5/19.5/31.5/43.5/55.5/67.5mm
: 0〜3.8m/s
: +5℃から+40℃


平形ヒーターモジュール(付属品)
寸法・重量
素材
表面積
: 160mm x 140mm x 55mm、約810g
: アルミニューム板 厚さ3mm
: 106mm x 106mm = 0.0112m2



フィン形ヒーターモジュール(付属品)
寸法・重量

プレート素材
フィン素材
表面積
: 160mm x 140mm x 125mm、約1227g
  フィン6枚、プレートに90°取付
: アルミニューム板 厚さ3mm
: ステンレス 90mm x 73mm x t1.5mm
: 0.092m2 (フィン小口含む)



ピン形ヒーターモジュール(付属品)
寸法・重量

プレート素材
フィン素材
表面積
: 160mm x 140mm x 125mm、約1836g
  ピン18本、プレートに90°取付
: アルミニューム板 厚さ3mm
: ステンレス 直径12mm、長さ73mm
: 0.027m2 (ピン小口含む)



 自然・強制対流熱伝達実験装置

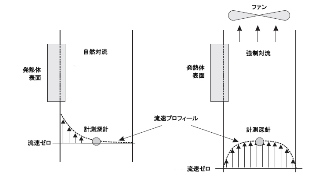

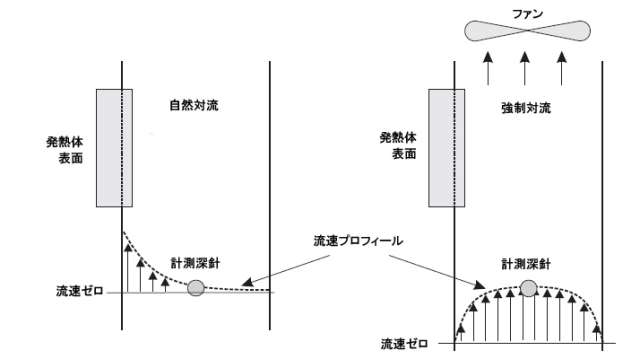

流速分布参考図

自然・強制対流熱伝達実験装置

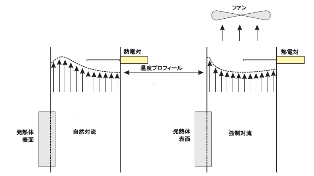

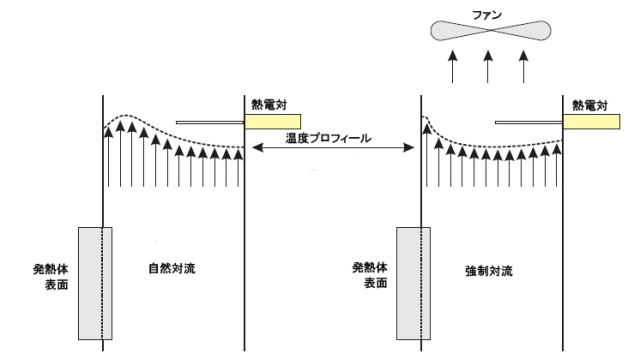

温度分布参考図
クリックすると画像が拡大します



参考動画(英語版)
