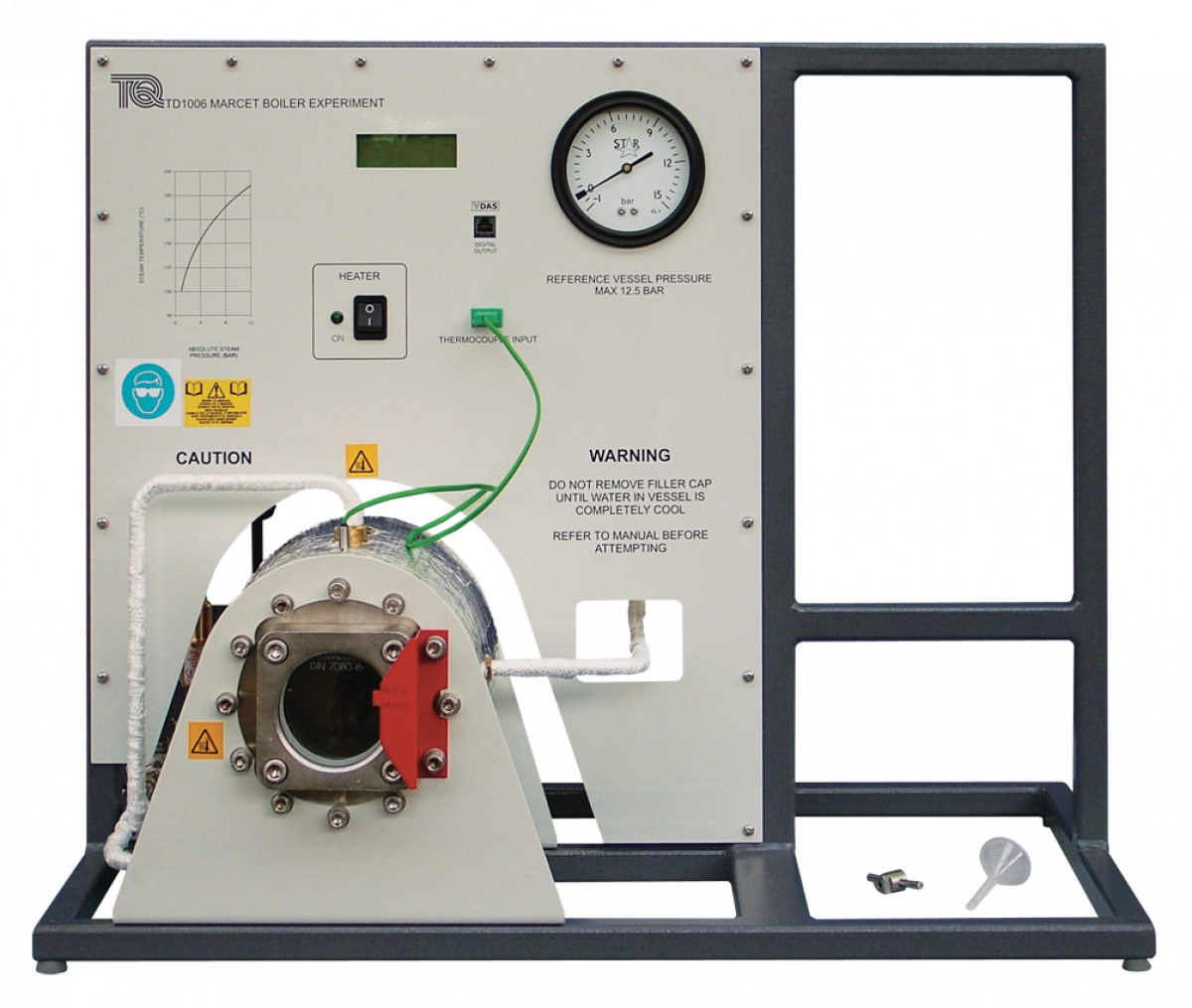

TD1006 ボイラー実験装置

飽和蒸気圧力と温度との関係を明らかにし、理論値と比較するための卓上型実験装置です。

ステンレス製加熱容器(ボイラー)と制御ユニットで構成された装置は、卓上実験用としてコンパクトに設計され、温度に対する飽和蒸気圧の変動、アントワーヌ方程式の検証を行います。

ボイラーに水を入れ加熱すると、水の温度と圧力が上昇します。その温度と圧力をセンサが読み取りデジタル表示すると共に、機械式ブルドン管圧力計もボイラー内部の圧力を表示します。また正面のぞき窓によりボイラー内部の沸騰プロセス観察や、水位を確認することができます。安全のため、加熱ヒータにはヒータ温度を制限するためのサーモスタットとボイラー圧力を制限するための逃し弁が用意されています。

装置右側のスペースには、オプション(別売)のデータ自動収集システムVDAS-Fを取付けることができます。データ自動収集システムを使用することで、各種データをリアルタイムにPC(別売)に収集すると共に、実験結果を解析することができます。

 エネルギー&熱工学カタログダウンロード 3600KB




クリックすると画像が拡大します

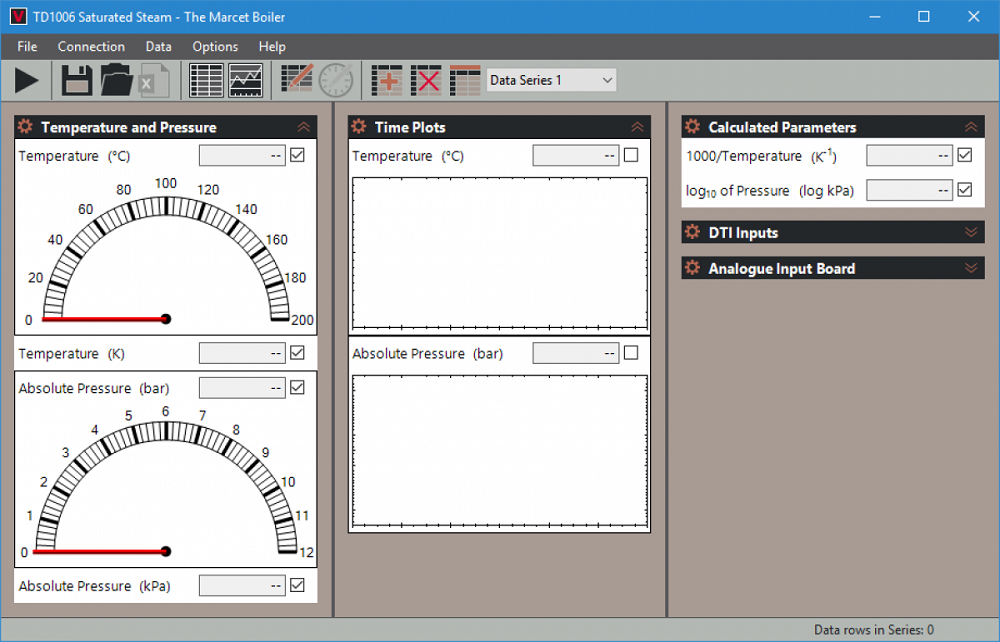

VDAS-F(別売)の画面図

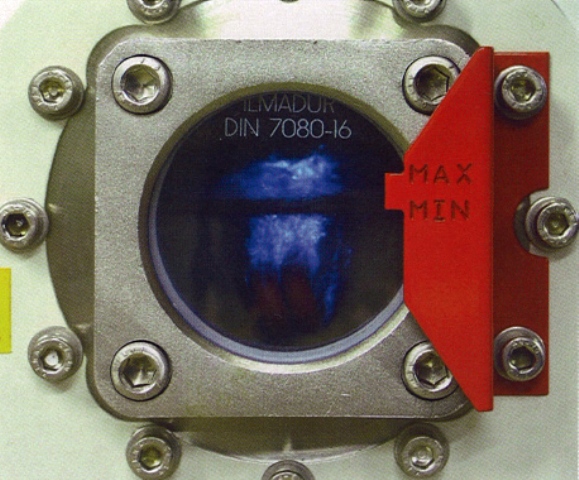

のぞき窓参考写真 クリックすると拡大します

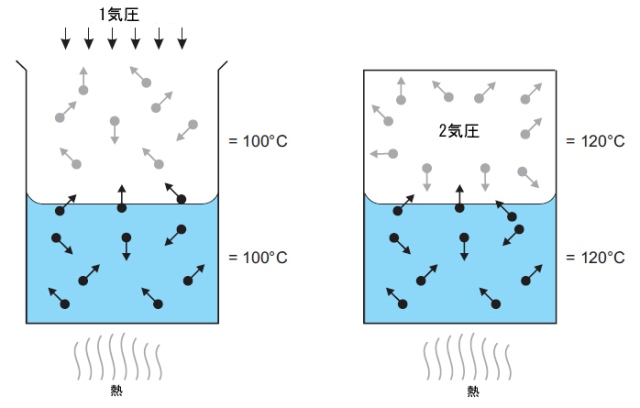

参考図 クリックすると拡大します


オプション(別売)
データ自動収集システム VDAS-F


TD1006仕様
寸法・重量
電   源
デジタル表示
機械式ゲージ
最大圧力
ボイラー容量
実験温度
安全停止温度
圧力逃し弁調整範囲
操作温度範囲
:800 x 410 x H640、約40kg
:AC100V/10A又は200V/5A  50/60Hz
:絶対温度(摂氏又はケルビン表示)、絶対圧力(パスカル又はバール表示)
:バール表示(確認用参考値)
:10バール(絶対圧)、9バール(ゲージ圧)
:約1.75L
:最大約180℃
:約185℃
:12.5bar(絶対圧)から13.5bar(絶対圧)
:+5℃から+40℃
