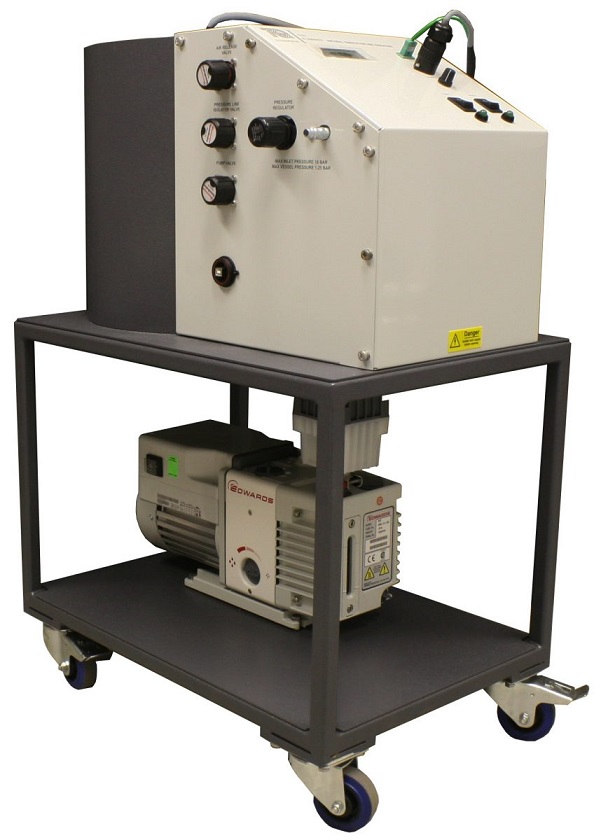

TD1011V 自然対流と熱放射実験装置
TecQuipment社 熱工学実験装置サイトへ


この装置は圧力が大きく変化することによって熱がどのように伝わるか実験し、放射と自然対流の違いを明らかにします。

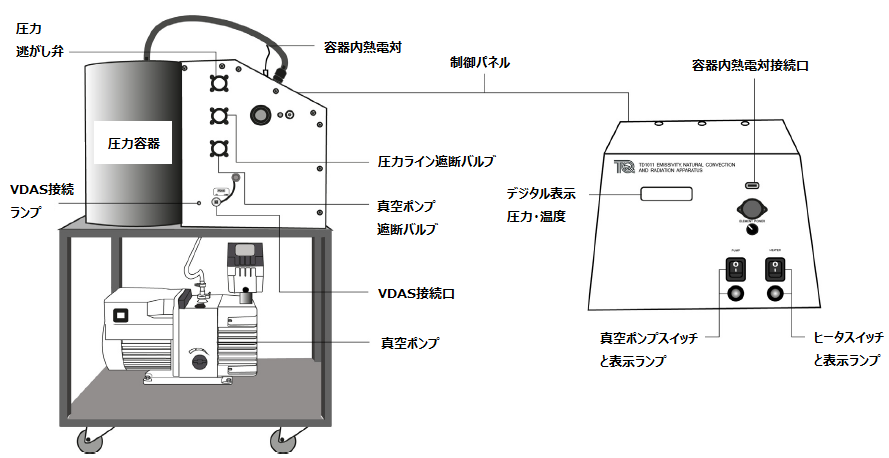

鋼製圧力容器(円筒型)と制御装置、真空ポンプと圧縮空気用レギュレータで構成され、圧力容器の中央部には小型ヒータがつるされ、ヒータ表面と容器壁面には温度計測用の熱電対が取り付けられています。ヒータと容器温度、圧力はデジタル表示されます。またヒータ表面と容器内側は理想的な熱放射体として黒色になっています。

実験では最大125kPa(ゲージ圧)まで圧縮空気を充填でき、約-100kPa(ゲージ圧)の真空排気ができます。真空状態を作り出し対流による熱損失を減らした状態での実験はより正確な熱伝達の計測を可能にします。表面の放射率を測定し、ステファンボルツマンの法則を証明、ヌセルト数、グラソフ数、プラントル数、クヌーセン数を用いた無次元特性を理解します。
付属のデータ自動収集システム(VDAS)を使用することで、 各種データをリアルタイムにPC(別売)に収集・解析することができます。

 熱工学(熱力学と伝熱工学)実験装置カタログダウンロード 3600KB




クリックすると画像が拡大します

独自の計算式入力やレイアウト変更が可能

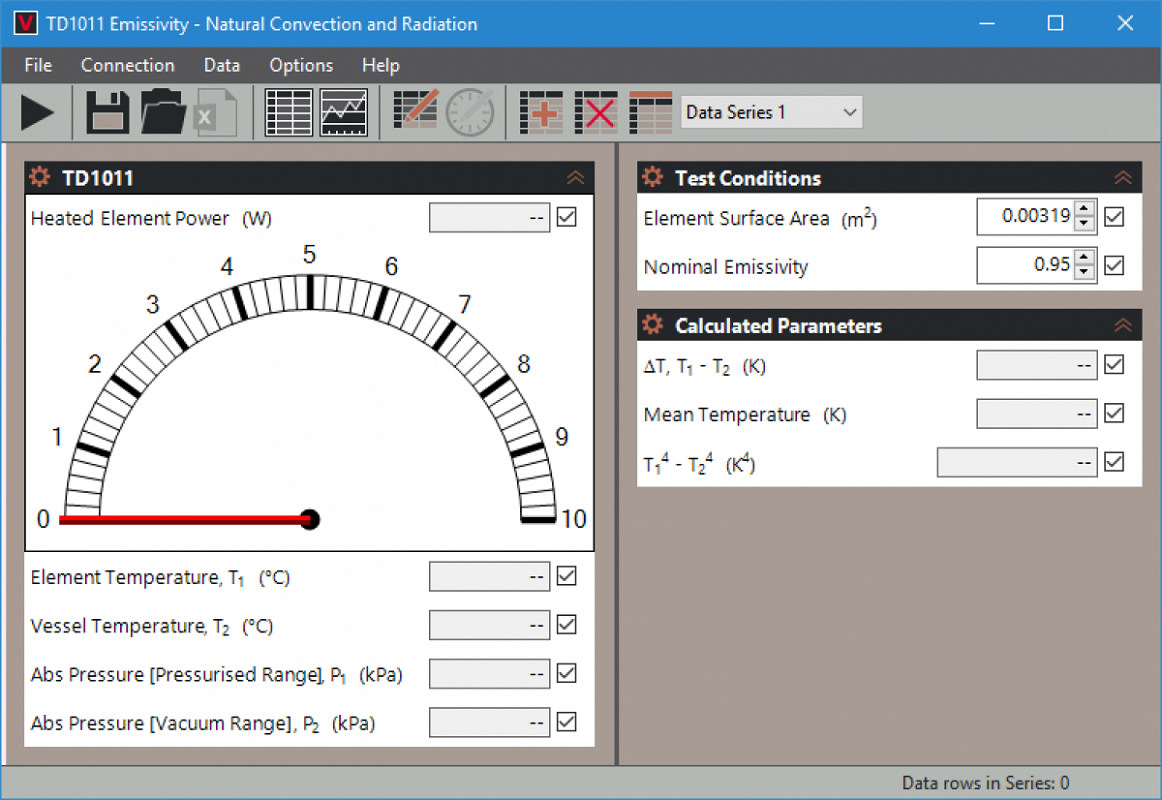

VDAS(付属品)の画面図



オプション(別売)
TE85a コンプレッサ
大気圧以上の圧力で実験する場合には、0.15MPaから1MPaまでのクリーンな乾燥圧縮空気源が必要です。

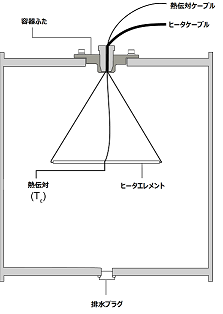

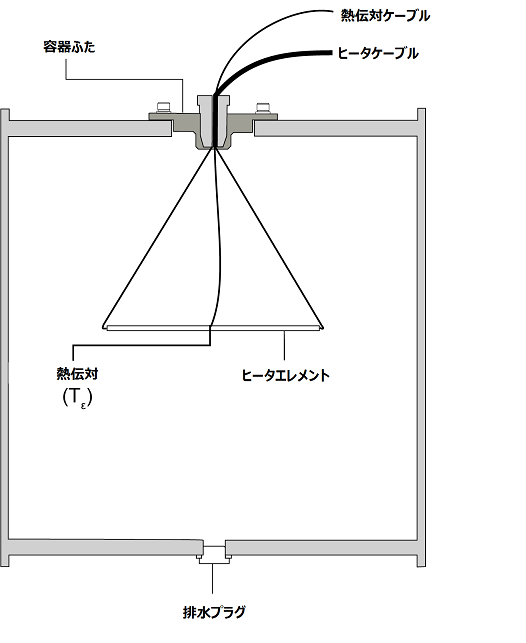

容器内部図
クリックすると画像が拡大します
コンピュータ接続オプション(別売)
VDAS-elab リモート実験システム
実験室と離れた場所にいる学生をネットワーク環境(WiFi)を利用してリアルタイムにつなぐ包括的なICTソリューションです



全体構成図
クリックすると画像が拡大します


TD1011V仕様
寸法・重量 :W670 x D480 x H1020mm, 約105kg
電 源 :AC100V/10A又は単相AC200V/5A、50/60Hz
容器ふた重量 :1.1kg
最大供給圧力 :1000kPa(ゲージ圧) ※供給コンプレッサは別売
最大実験圧力 :125kPa(ゲージ圧)制御パネル内の逃し弁により調整
容器許容圧力 :最大250kPa(絶対圧)
ヒータエレメント :インコロイ800管、直径6.25mm、長さ160mm
ヒータ公称面積 :0.00314m2、つや消し黒塗装(放射率0.95)
ヒータ最大温度 :約200℃
熱電対 :K型熱電対 x2ヶ所、デジタル表示
最大真空圧力 :約10Pa(絶対圧)
低-中圧センサ :約25kPa(絶対圧)以上の測定、最大許容圧力400kPa
真空圧センサ :約10kPa(絶対圧)以下の測定、最大許容圧力900kPa
付属ソフトウェア :VDASソフトウェア(PC別売)各種データの表示と保存
ソフト動作環境 :Microsoft Windows 8, 10
操作温度範囲 :+5℃から+40℃
