トランスミッション説明模型


品番:10790

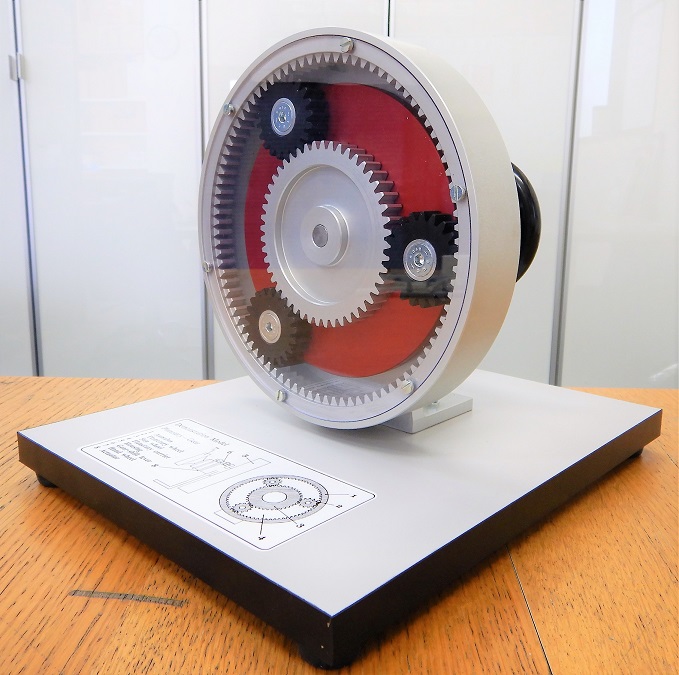

遊星歯車(プラネタリギヤ)説明模型


遊星歯車は、遊星のような動きをする歯車で、中央のサンギヤと外側のインターナルギヤ、それぞれを繋ぐピニオンギヤで構成されています。手動で回転させながら遊星歯車の機構を観察することができます。

ロック機構:
インターナルギヤのロック(背面ホイールピン固定)
プラネタリキャリアのロック(背面ホイールピン固定)
サンギヤのロックは、背面ハンドルを手動固定

寸法: 250L x 250W x 300Hmm
重量: 約5kg

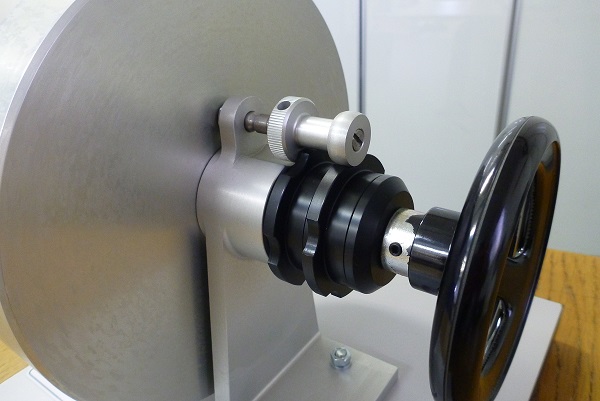

ロック機構と回転ハンドル
クリックすると画像が拡大します


 ※商品の発送予定は、ご注文受付後にメールにてご連絡いたします。
誠に申し訳ございませんが、製品が品切れの場合、ご発送までに約30日かかる場合がございますので予めご了承ください。


参考動画



品番:
1156

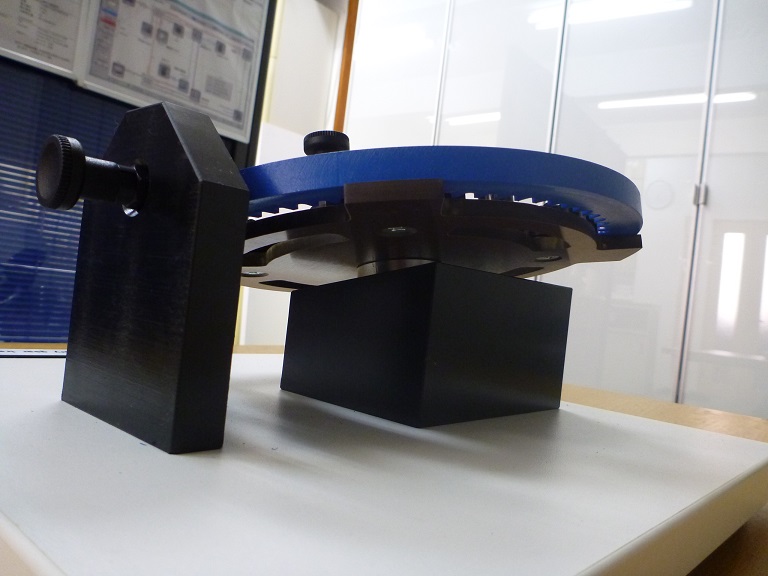

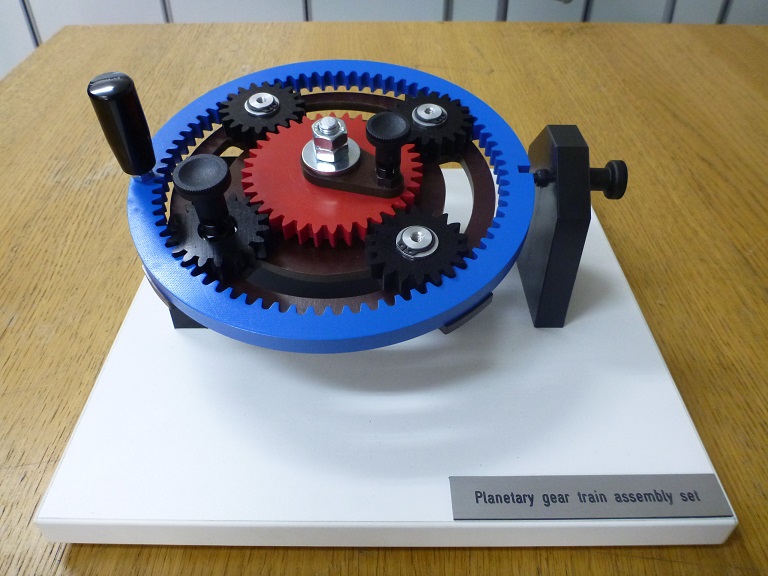

遊星歯車(プラネタリギヤ)説明模型


遊星歯車は、遊星のような動きをする歯車で、中央のサンギヤと外側のインターナルギヤ、それぞれを繋ぐピニオンギヤで構成されています。この模型は分解・組立ができ、メカニズムを解り易く理解することができます。

ロック機構:
インターナルギヤのロック(右側ピン固定)
プラネタリキャリアのロック(上面ピン固定)
サンギヤのロック(上面ピン固定)

寸法: 300L x 300W x 220Hmm
重量: 約7.5Kg


クリックすると画像が拡大します


※商品の発送予定は、ご注文受付後にメールにてご連絡いたします。
誠に申し訳ございませんが、製品が品切れの場合、ご発送までに約30日以上かかる場合がございますので予めご了承ください。

 ページ上部に戻る

メガムーバー
メガムーバーは自動車に使用されている機器や、ポンプ弁、計測器具等の機構や作動メカニズムを効率よく説明する為に企画制作された教材です。 手で動かしながら作動メカニズムの説明を行うことが出来ます。
透明アクリル板2.5mmをベースにカラフルなアクリル板を組み合わせて制作されています。OHPの上に乗せて動かしながらその機構を説明する事もできます。
各部品名は日本語、英語、ドイツ語、で構造図と共に表示されています。


これ以外にも約500種類のメガムーバーがあります。  メガムーバーサイトを開く


品番:239                 品番:240                 品番:385
シンプル遊星歯車説明模型     遊星歯車セット(ラビニオギヤ)     遊星歯車(シンプソンギヤ)



品番:
384                       同左
無段変速トランスミッション(CVT)

品番:1211

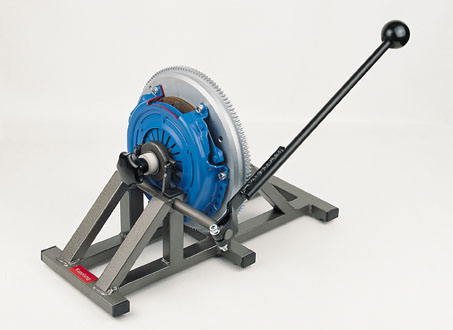

クラッチ実演モデル

実際に使用されているダイアフラムスプリング式クラッチを実演するモデルです。レバーを押してレリーズベアリングがスプリングを傾ける状態観察します。動力を切ったり、つないだりして、作動メカニズムを分かり易く解説することが出来ます。

寸法: 約400Lx300Dx300Hmm
重量: 約9Kg




クリックすると画像が拡大します
   ページ上部に戻る
メガムーバー
機構や作動メカニズムを効率よく説明する為に企画制作された教材です。 手で動かしながら作動メカニズムの説明を行うことが出来ます。透明アクリル板2.5mmをベースにカラフルなアクリル板を組み合わせて制作されています。
各部品名は日本語、英語、ドイツ語、で構造図と共に表示されています。


これ以外にも約500種類のメガムーバーがあります。  メガムーバーサイトを開く


品番:115
コイルスプリングクラッチ


品番:116
ダイヤフラムスプリングクラッチ(プッシュ式)

品番:117
ダイヤフラムスプリングクラッチ(プル式)

品番:
293
乾式多板クラッチ




品番:
384 無段変速トランスミッション(CVT)


品番:
467  速オートマチックトランスミッション


品番:
465 乾式多板クラッチ付ギヤボックス
