Matterhorn


MS500S


エンジンスタンドSタイプ
  エンジン・トランスミッション分解・組立実習用
Engine Stand Made in JAPAN

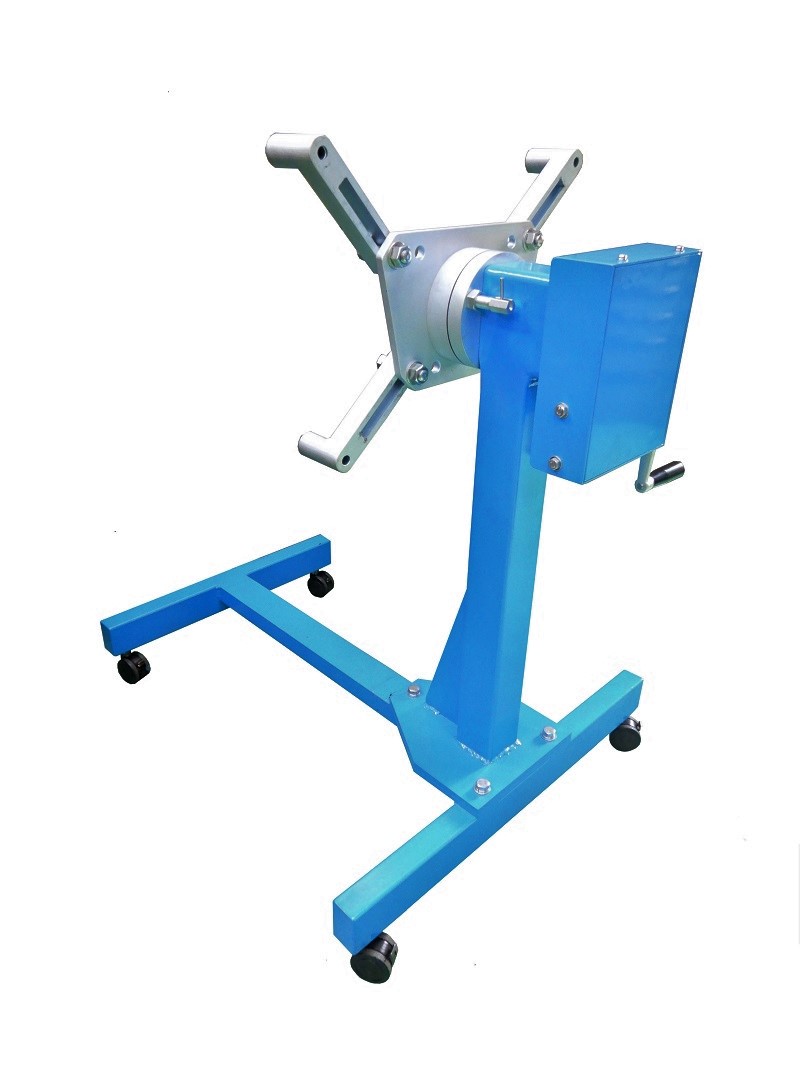

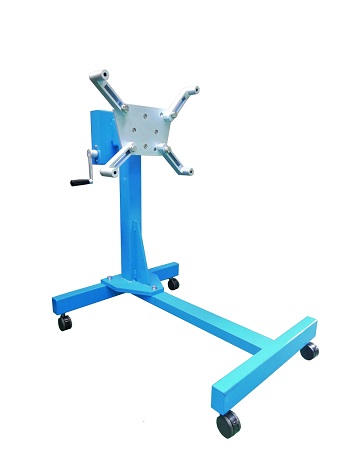

参考写真 MS500S ※追加オプションなし
クリックすると画像が拡大します


エンジンやトランスミッションの分解・組立実習や、カットモデルの展示等に使用するスタンドです。
固定部分はスパイダ形状になっているので、色々なサイズのエンジンやトランスミッション等を固定することが可能です。
ウォームギヤ機構を備えたハンドルによって容易かつ安全に360°回転させ、ロックピンによって安全に固定することができます。
頑丈で信頼できる作業スタンドが欲しいとのご要望から自社制作されたエンジンスタンドで、ご要望により架台の形状変更等も行っております。

受注生産品のため、ご発送までに約60日かかる場合がございますので予めご了承ください。
発送はパレット梱包の上、運送会社による混載便(車上引き渡し)となります。


MS500S エンジンスタンド Sタイプ仕様 日本製
全体寸法 :約W1150xD750xH1020 mm
重量 :約80Kg

許容荷重 :500kgまで
ウォームギヤ減速比 :1/50
回転固定 :ロックピン式(45度間隔で固定可)
回転軸心高さ :床より 約855mm
エンジン取付穴径 :φ14mm(L80mm)
 エンジン取付け用ボルトは付属されていません
キャスタ :ストッパ付き自在キャスタ x4個
※発送時は台座と支柱が分割されて納品されます。

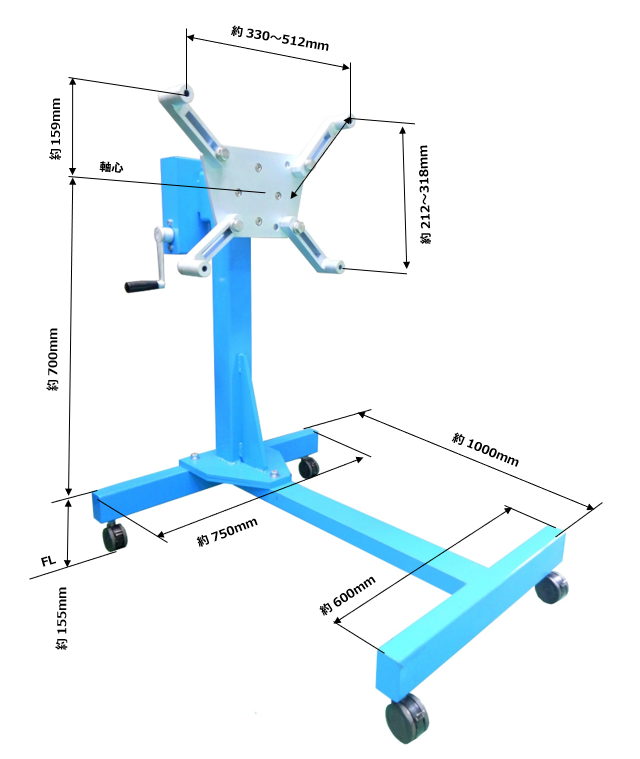

試作モデル参考寸法
製作にあたり多少多少寸法が異なります

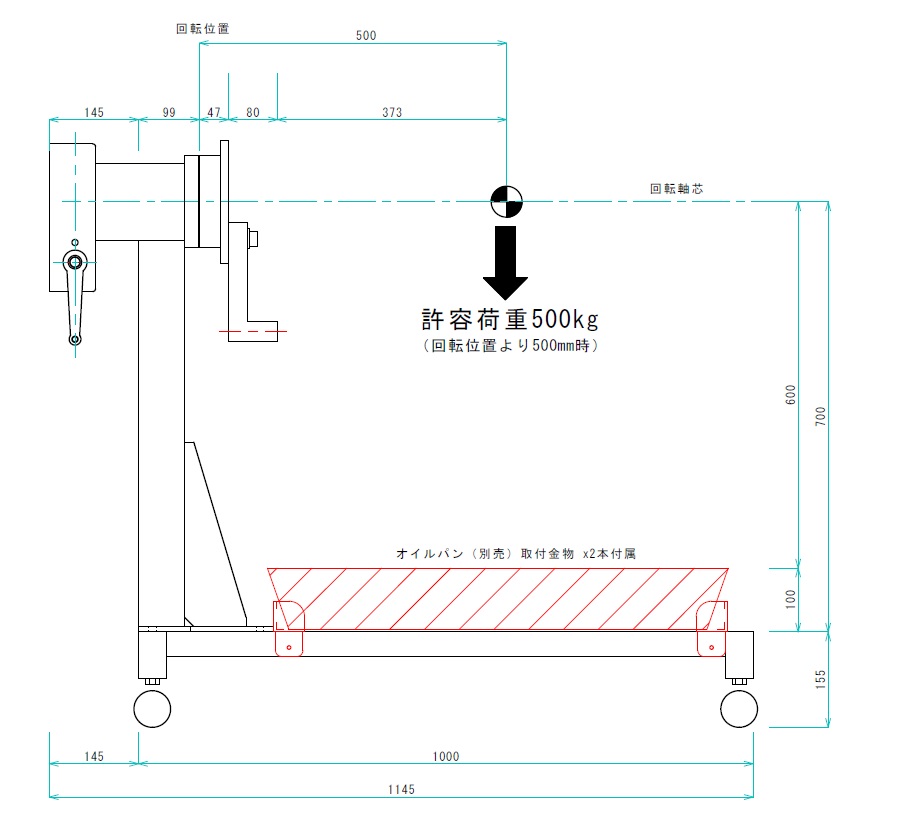

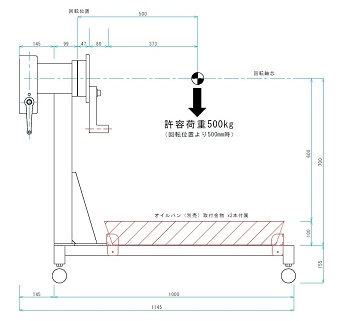

  許容荷重重心位置参考図
回転板から500mmの位置で
鉛直荷重500kgに耐える設計となっています
赤色部分はスタンド用オイルパン(別売)




商品の発送予定は、ご注文受付後にメールにてご連絡いたします。
配送料金10,000円(税別)が別途かかります。(日本国内、運送会社混載便、パレット梱包)
誠に申し訳ございませんが、製品が品切れの場合、ご発送までに約60日かかる場合がございますので予めご了承ください。



 追加オプション(別売)


 OP-750 スタンド用オイルパン

販売価格:70,000円(税別)

エンジンスタンドMS500S専用のSUS製オイルパンで、エンジン等の分解時に漏れ出るオイル等を受けるために利用します。

オイルパン寸法:W750xD610xH100mm(取手付き)
付属品:オイルパン取付金物2本



 0000 架台形状変更

販売価格:変更内容によって異なります
支柱高さ、架台幅、長さ等の変更も承りますので、お気軽にお問合せ下さい。

【MS500S架台 標準規格】
支柱:角パイプ75x75-t4.5mm
下台座:溝形鋼75x40mm+角パイプ75x45-t3.2mm


追加オプション(別売)参考写真

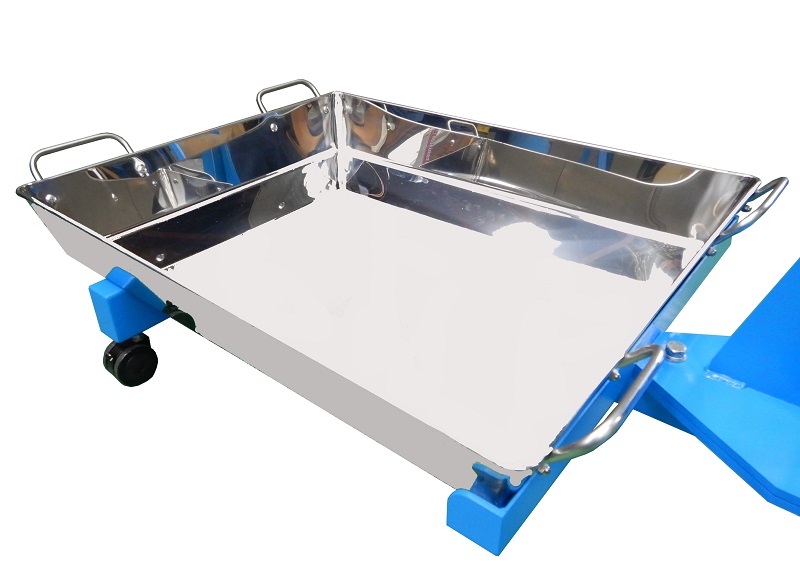

OP-750 SUS製オイルパン写真


追加オプション(別売)参考写真

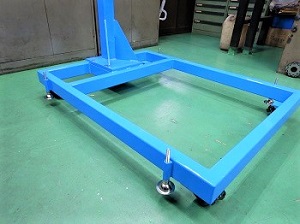

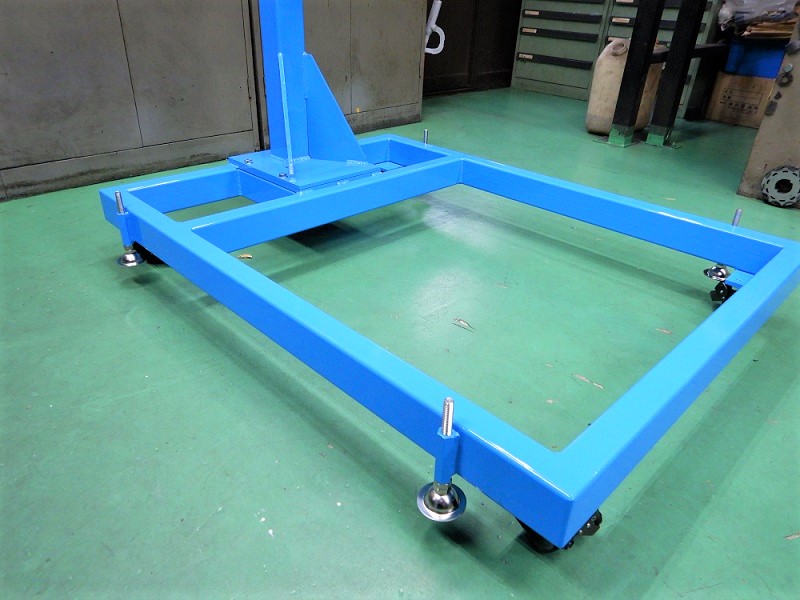

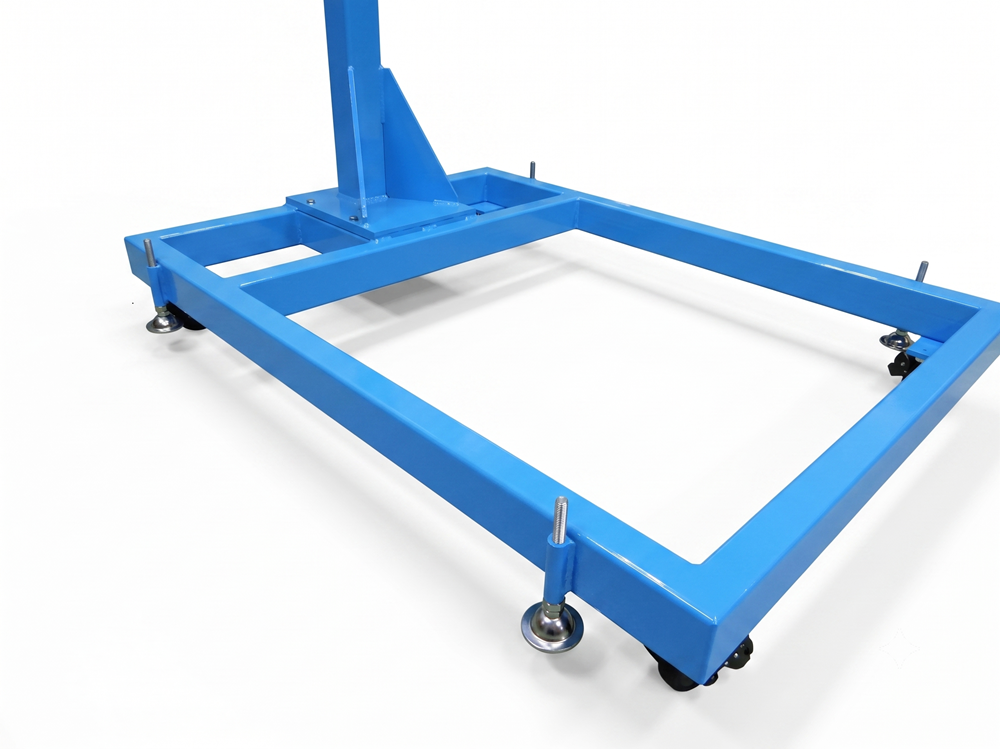

0000架台形状変更例
H形⇒角形へ形状変更
アジャスターボルト追加変更

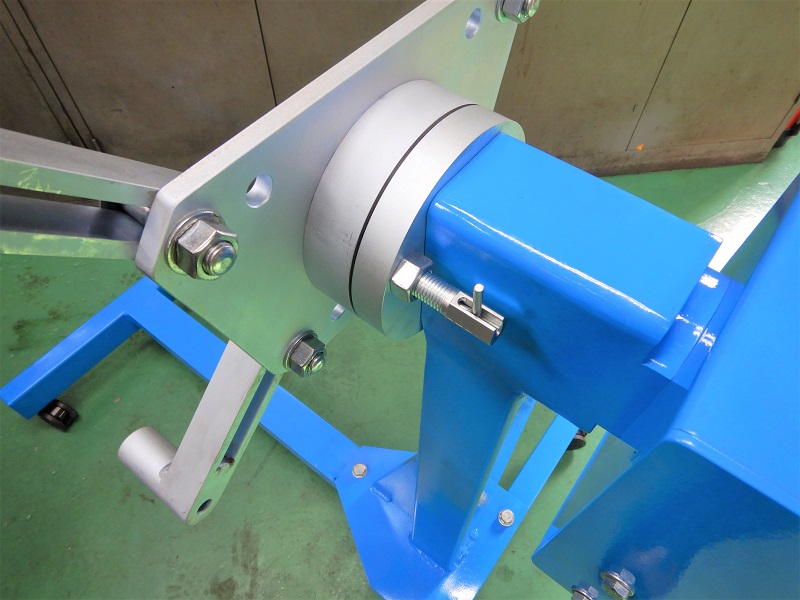

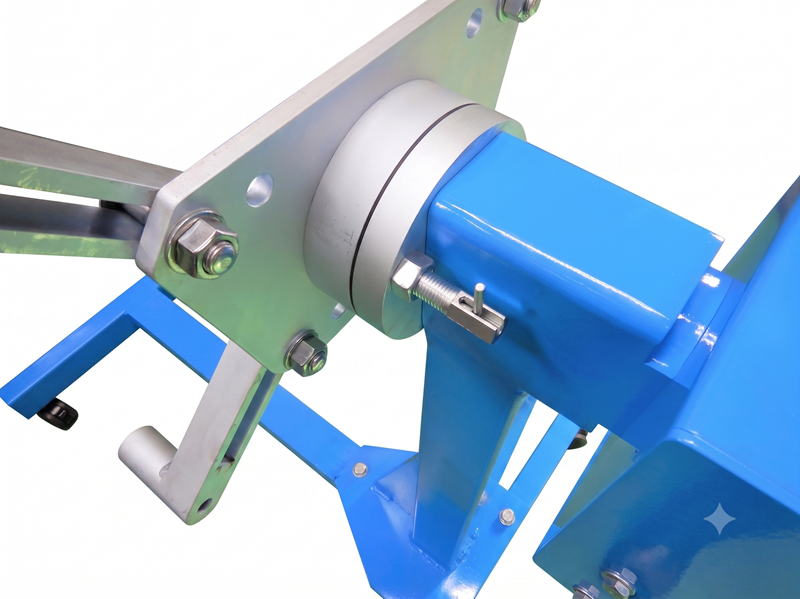

回転ロック機構(標準付属品)
スプリング式ロックピン(45度間隔で固定可)




商品の発送予定は、ご注文受付後にメールにてご連絡いたします。
スタンド用オイルパンは送料無料です。
誠に申し訳ございませんが、製品が品切れの場合、ご発送までに約60日かかる場合がございますので予めご了承ください。
