| ハイブリッドシステムカットモデル タイプ1 |
| Hybrid System Cut-Away Model - TOYOTA Prius |
| |
| |
 |
クリックすると画像が拡大します

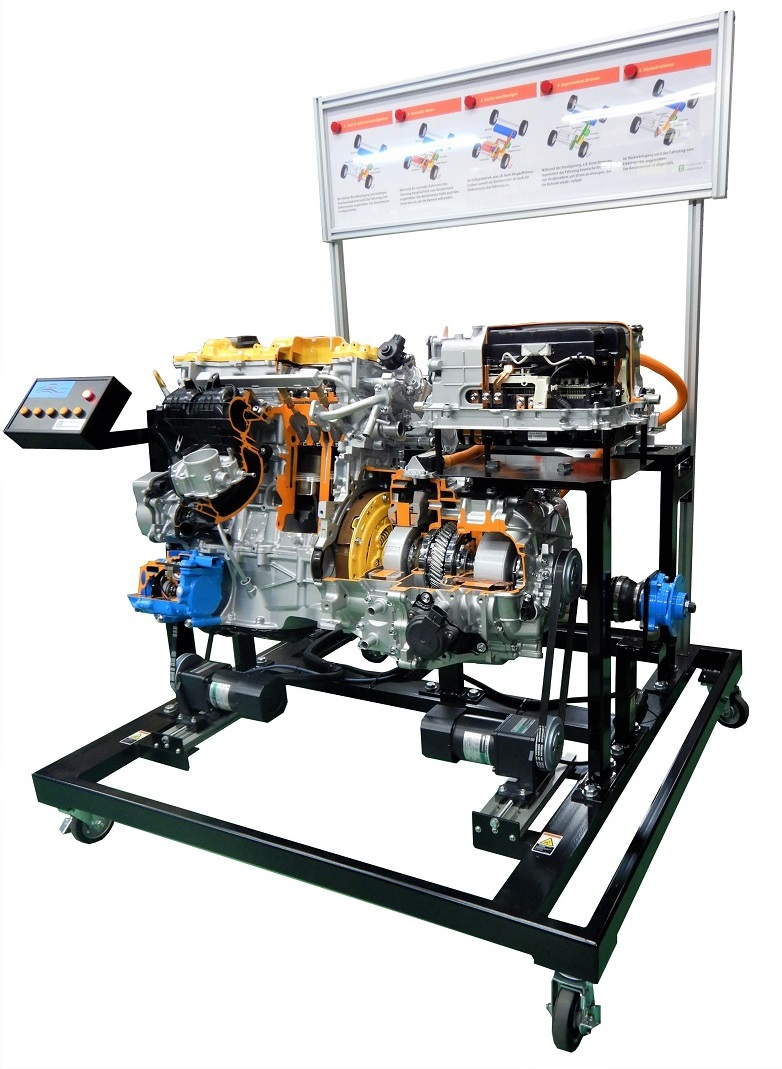

上記写真はトヨタプリウス3代目モデルです（11001-3rd） |
| |
| |
トヨタプリウス4代目 参考写真
写真は11002タイヤ付きモデルです。11001の場合パワーコントロールユニット等の配置が多少異なります。
また、バッテリはモックアップとなり、内部部品が除かれる場合がございます。 |
 |
| |
|
 |
 |
|
|
|

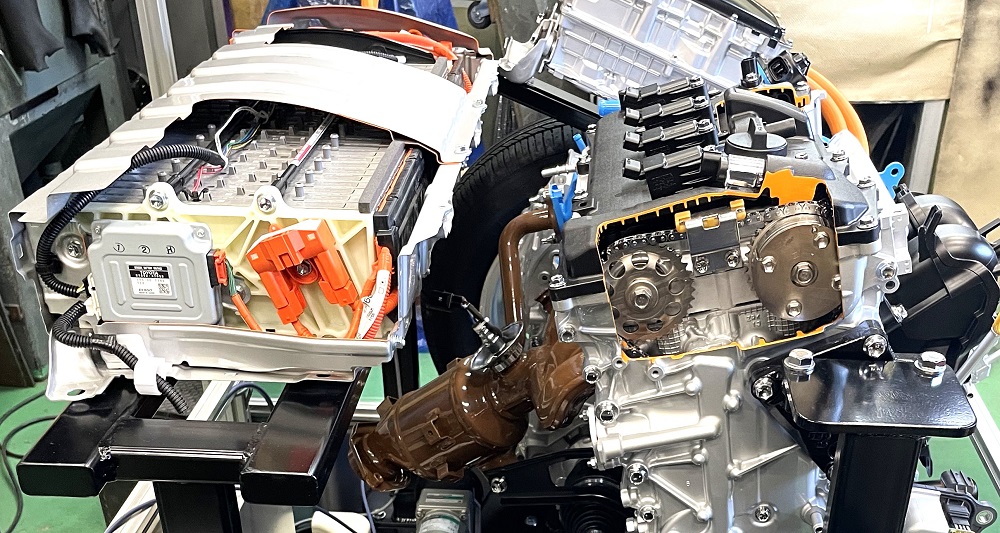

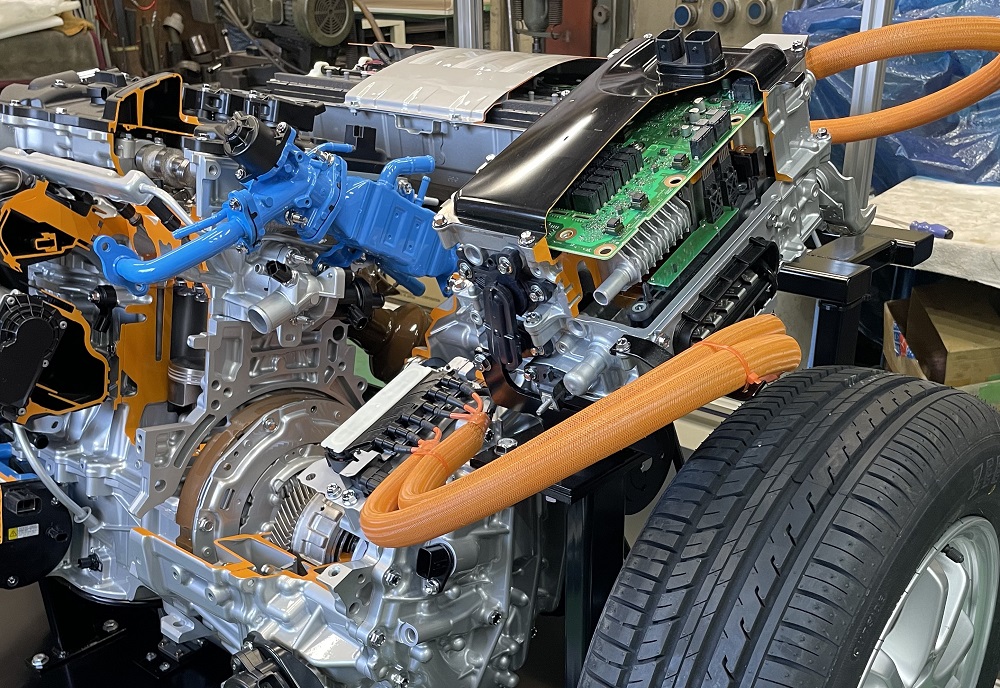

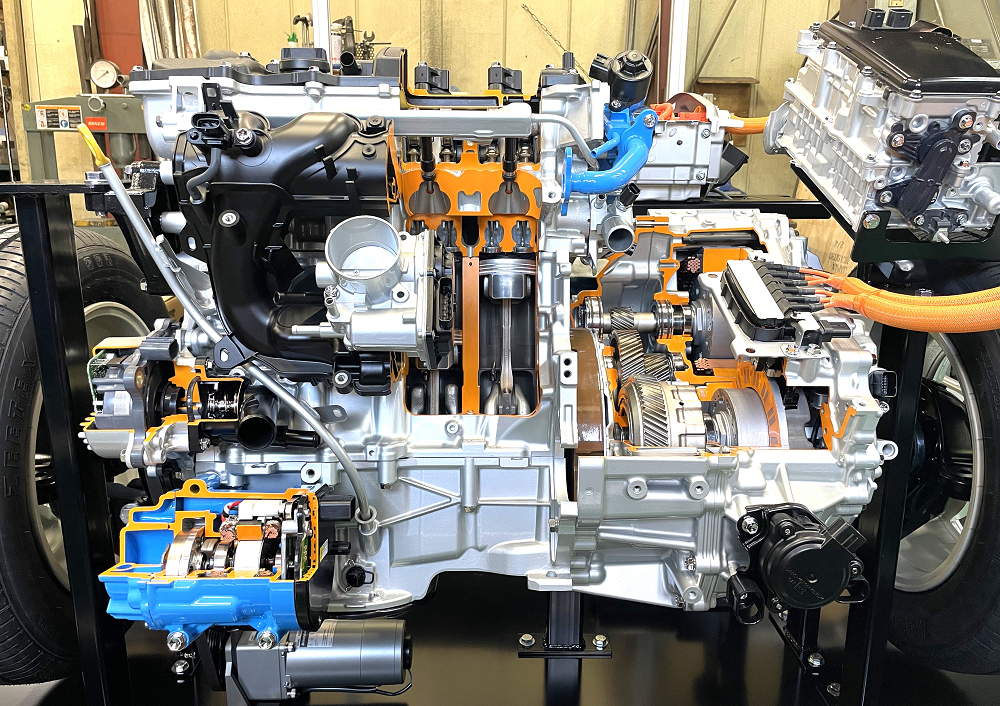

上記写真素材はトヨタプリウス4代目モデルのタイヤ付きモデルです（11002-4th）
クリックすると画像が拡大します |
| |
| |
トヨタプリウスのハイブリッドエンジンカットモデルで、エンジン・ジェネレータ・動力分割機構・モータ・減速機からドライブシャフトの機構を解り易く観察・指導する事ができます。ガソリンエンジンとモータの特性の異なる2種類の動力源を手元スイッチで切替えでき、駆動状態を模した背面パネルのランプが点灯します。背面パネルには発進時・通常走行時・加速時・減速時・後退時の作動原理が表示されています。
※プリウスの年式や製作にあたり配置や形状が変わることがあります。
※バッテリはモックアップとなり、内部部品は除かれる場合がございます。
|
| 11001-4th 仕様 |
|
| 素材 |
：トヨタ製プリウス4代目 |
|
※旧3代目モデルの製作も承ります。 |
| エンジン |
：直列4気筒 DOHC 16バルブ VVT-i |
| 排気量 |
：1797cc |
| 架台 |
：キャスター付き鋼製架台 |
| 寸法 |
：W1250xD1250xH1500mm |
| 重量 |
：約360kg |
| 電源 |
：AC100V又はAC200V 50/60Hz |
|
| |
| |
| |
 |
| |
| 背面パネル参考図（日本語又は英語版） |
| |
| |
| |
| オプション（別売） |
| |
11001-AC
|
| タイプ1用アクリルカバー |
| |
11001モデルにアクリル製保護カバーと安全停止スイッチを追加工します。運転中にアクリルカバーを外すと、運転が停止します。
アクリルカバー付きモデルは、説明パネル及びスイッチの位置が下記写真のように変更されます。
制作にあたり、架台形状等が若干変更される場合がありますので予めご了承ください。 |
| |
アクリルカバー付きモデル全体寸法：約W125 x D125 x H170cm（背面パネル上）
全体質量：約380kg |
| |
 |
| |
クリックすると画像が拡大します

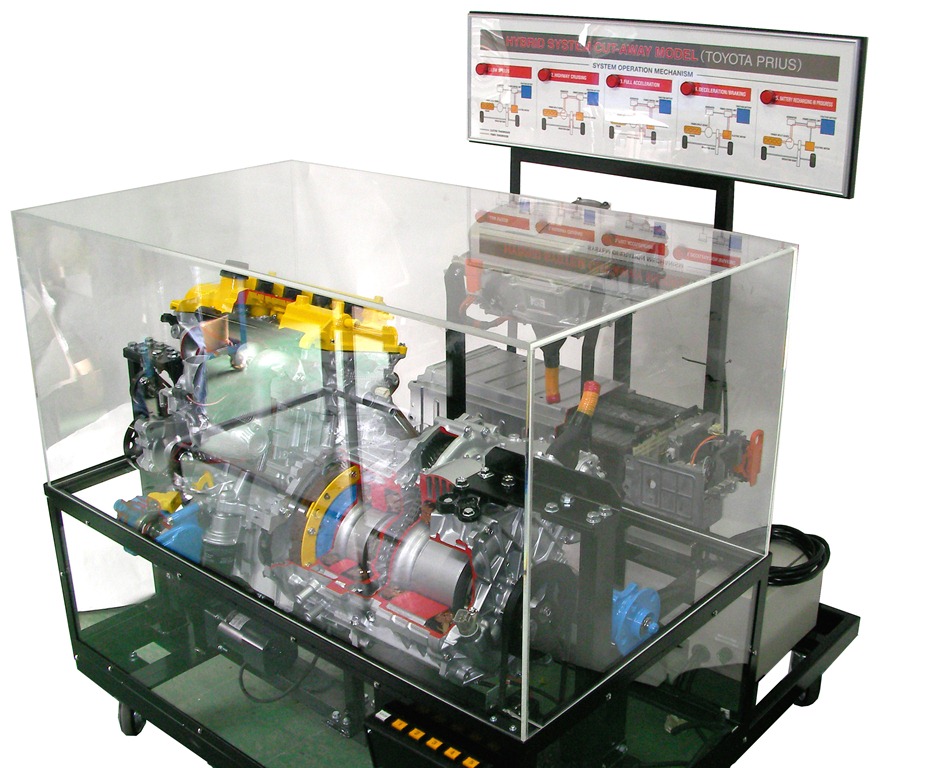

上記写真はトヨタプリウス3代目モデルアクリルカバー付き（11001-3rdAC） |
| |
| |
| |
|
参考動画
動画の素材はトヨタプリウス3代目モデルです（11001-3rd） |
| |
| |
| |
| |
| 11001 製品一覧 |
| |
| 11001-3rd |
ハイブリッドシステムカットモデル タイプ1（3代目） |
3代目トヨタプリウスの素材（ZVW30）を使用したモデルです
エンジン：2ZR-FXE（1800cc） |
| |
| 11001-4th |
ハイブリッドシステムカットモデル タイプ1（4代目） |
4代目トヨタプリウスの素材（ZVW50）を使用したモデルです
エンジン：2ZR-FXE（1800cc） |
| |
| 11001-5th※ |
ハイブリッドシステムカットモデル タイプ1（5代目） |
5代目トヨタプリウスの素材（ZVW60、又はMXWH60）を使用したモデルです
エンジン：M20A-FXS（2000cc）、又は2ZR-FXE（1800cc）
※2023年1月10日発売開始車両のため、素材価格は時価となり高額になります。 |
| |
| 11001-AC |
タイプ1用アクリルカバー |
| タイプ1用のアクリルカバーで、保護カバーと安全停止スイッチが追加工されます |
|
