水電気分解装置(水素ガス発生装置)

水(蒸留水)を電気分解し、水素ガスと酸素ガスを発生させる教育用の水電気分解装置です。
水素ガス発生器及び酸素ガス発生器として利用します。

納期遅延に関するお知らせ:
メーカ生産遅れ等により、納期に大幅な遅れが発生しております。
御迷惑をお掛けして申し訳ございませんが、在庫切れの製品についてはご注文2.0ヶ月程度かかる状況ですのでご了承下さい。

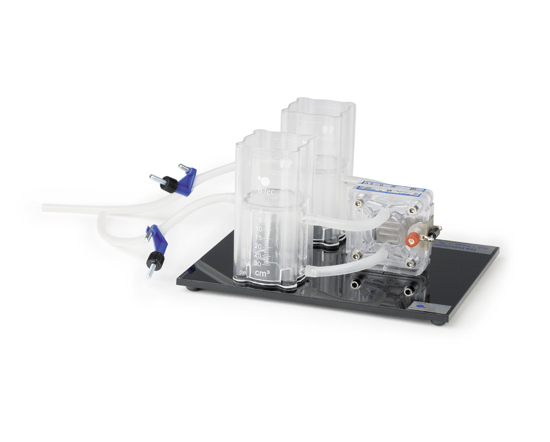

 品番:E101 水電気分解セット シングル

電気分解によって蒸留水(精製水)から水素ガスと酸素ガスを生成するセットです。
底面にマグネットの付いた水電気分解セルと蒸留水及びガスを貯蔵するためのタンク2本をスチール製プレート上へ載せて組み立てます。

水素及び酸素ガスを製造するためには、蒸留水と電源(別売)が必要です。電源はセルのバナナジャック(赤&黒色)へ接続し、蒸留水は2つのタンクへ補給します。
E101用電源として、別売りアクセサリの電源(A145)がお勧めです。

水電気分解セルに利用されているの膜や触媒は、目詰まりや劣化によって、いずれ水素及び酸素を生成しなくなります。
その場合には、セル(E103)を交換する必要があります。(日本語版取扱説明書付属)




参考写真
クリックすると画像が拡大します

 E101取扱説明書ダウンロード 912KB

E101仕様】
寸 法 :100H×170W×135D mm
質 量 :305 g
セル(E103) :1 枚
水素側タンク容量 :約30 mL
酸素側タンク容量 :約30 mL
許容電圧 :DC0-2.0 V
許容電流 :0-1.0 A
定格消費電力 :約1.16 W
水素ガス発生量 :約10 mL/min
酸素ガス発生量 :約5 mL/min
バナナジャック :φ2.0 mm

別売アクセサリ
品番をクリックすると製品サイトが開きます

A143 電源(3VDC/1.0A)
A143による水素ガス発生量:約10 mL/min

AD-8722D 直流安定化電源(可変式)

A113 ソーラーパネル

A118 ソーラーパネル・ダブル

E103 水電気分解セル
  E101用の交換用セルです


※商品の発送予定は、ご注文受付後にメールにてご連絡いたします。1万円以上お買い上げで送料無料。
誠に申し訳ございませんが、製品が品切れの場合、ご発送までに約30日かかる場合がございますので予めご了承ください。

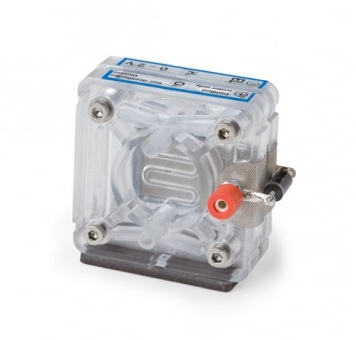

 品番:E103 水電気分解セル

電気分解によって蒸留水(精製水)から水素ガスと酸素ガスを生成するための電気分解セルです。
上記E101水電気分解セルセットの交換用セルとしてご利用できます。

水素及び酸素ガスを製造するためには、蒸留水と電源(別売)、ガスタンクが必要です。
水電気分解セルに利用されているの膜や触媒は、目詰まりや劣化によって、いずれ水素及び酸素を生成しなくなります。
その場合には、セルを交換する必要があります。(日本語版取扱説明書付属)


参考写真
クリックすると画像が拡大します
 E103取扱説明書ダウンロード 912KB

E103仕様】
寸 法 :51H×51W×41Dmm
質 量 :58g
セル :1枚
電極面積 :2.9cm2
許容電圧 :DC0-2.0 V
許容電流 :0-1.0 A
水素ガス発生量 :約10 mL/min
酸素ガス発生量 :約5 mL/min
バナナジャック :φ2.0 mm

別売アクセサリ
品番をクリックすると製品サイトが開きます

A103 ガスタンク30

A153 ガスタンク80

A143 電源(3VDC/1.0A)
A143による水素ガス発生量:約10 mL/min

AD-8722D 直流安定化電源(可変式)

A113 ソーラーパネル

A118 ソーラーパネル・ダブル


※商品の発送予定は、ご注文受付後にメールにてご連絡いたします。1万円以上お買い上げで送料無料。
誠に申し訳ございませんが、製品が品切れの場合、ご発送までに約30日かかる場合がございますので予めご了承ください。

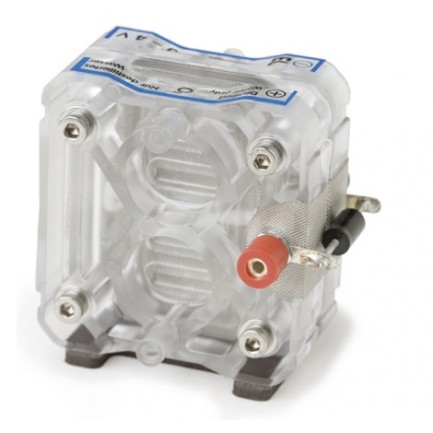

 品番:E104 水電気分解ダブルセル

電気分解によって蒸留水(精製水)から水素ガスと酸素ガスを生成するための電気分解ダブルセルです。
上記E205水電気分解セットの交換用セルとしてご利用できます。

水素及び酸素ガスを製造するためには、蒸留水と電源(別売)、ガスタンクが必要です。
水電気分解セルに利用されているの膜や触媒は、目詰まりや劣化によって、いずれ水素及び酸素を生成しなくなります。
その場合には、セルを交換する必要があります。(日本語版取扱説明書付属)


参考写真
クリックすると画像が拡大します
 E104取扱説明書ダウンロード 912KB

E104仕様】
寸 法 :57H×53W×41D mm
質 量 :65 g
セル :2 枚
電極面積 :5.8 cm2
許容電圧 :0-4.0 VDC
許容電流 :0-1.5 A
水素ガス発生量 :約20 mL/min
酸素ガス発生量 :約10 mL/min
バナナジャック :φ2.0 mm

別売アクセサリ
品番をクリックすると製品サイトが開きます

A103 ガスタンク30

A153 ガスタンク80

A145 電源(5VDC/1.0A)
A145による水素ガス発生量:約18 mL/min

AD-8722D 直流安定化電源(可変式)

A113 ソーラーパネル

A118 ソーラーパネル・ダブル


※商品の発送予定は、ご注文受付後にメールにてご連絡いたします。1万円以上お買い上げで送料無料。
誠に申し訳ございませんが、製品が品切れの場合、ご発送までに約30日かかる場合がございますので予めご了承ください。


 品番:E208 水電気分解セル分解・組立キット

電気分解によって蒸留水(精製水)から水素ガスと酸素ガスを生成するための電気分解セルです。
分解・組立が出来る構造となっており、劣化したセル内部のMEA(M208)を交換することが出来ます。

水素及び酸素ガスを製造するためには、蒸留水と電源(別売)、ガスタンクが必要です。
水電気分解セルに利用されているの膜や触媒は、目詰まりや劣化によって、いずれ水素及び酸素を生成しなくなります。
その場合には、セルを交換、又はMEAを交換する必要があります。(日本語版取扱説明書付属)


クリックすると画像が拡大します



クリックすると画像が拡大します
E208仕様】
寸 法 :98H×80W×78D mm
質 量 :225 g
セル :1 枚
電極面積 :16 cm2
許容電圧 :DC0-2 V
許容電流 :0-4.0 A
水素ガス発生量 :約12 mL/min
酸素ガス発生量 :約6 mL/min
バナナジャック :φ2.0 mm

別売アクセサリ
品番をクリックすると製品サイトが開きます

A103 ガスタンク30

A153 ガスタンク80

A143 電源(3VDC/1.0A)
A143による水素ガス発生量:約10 mL/min

AD-8722D 直流安定化電源(可変式)

A113 ソーラーパネル

A118 ソーラーパネル・ダブル

M208 E208用MEA


※商品の発送予定は、ご注文受付後にメールにてご連絡いたします。1万円以上お買い上げで送料無料。
誠に申し訳ございませんが、製品が品切れの場合、ご発送までに約30日かかる場合がございますので予めご了承ください。

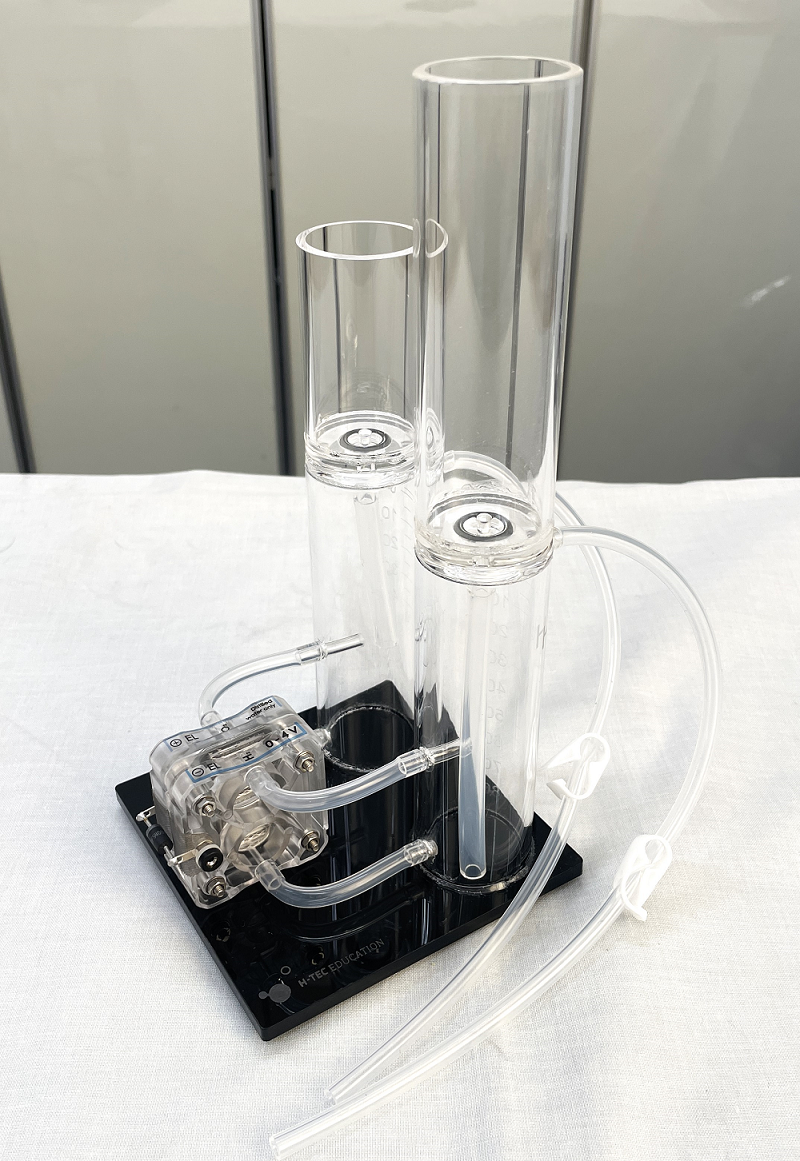

 品番:E205 水電気分解セット ダブル

電気分解によって蒸留水(精製水)から水素ガスと酸素ガスを生成するセットです。
水電気分解セルと蒸留水及びガスを貯蔵するためのタンク2本が実験プレートに取り付けられています。
水素及び酸素ガスを製造するためには、蒸留水と電源が必要です。電源はセルのバナナジャック(赤&黒色)へ接続し、蒸留水は2つのタンクへ補給します。

E205用電源として、別売りアクセサリの電源(A145)がお勧めです。
水電気分解セルに利用されているの膜や触媒は、目詰まりや劣化によって、いずれ水素及び酸素を生成しなくなります。
その場合には、セットで交換する必要があります。(日本語版取扱説明書付属)


参考写真
クリックすると画像が拡大します

 E205取扱説明書ダウンロード 912KB

E205仕様】
寸 法 :255H×125W×125D mm
質 量 :450 g
セル(E104) :2枚
電極触媒面積(1セル) :17x17 mm
水素側タンク容量 :約100 mL
酸素側タンク容量 :約100 mL
許容電圧 :DC0-4.0 V
許容電流 :0-1.5 A
定格消費電力 :約3 W
水素ガス発生量 :約20 mL/min
酸素ガス発生量 :約10 mL/min
水素ガスタンク容量 :約80 cm3
酸素ガスタンク容量 :約40 cm3
許容操作圧力 :0-20 mbar
バナナジャック :φ2.0 mm

別売アクセサリ
品番をクリックすると製品サイトが開きます

A145 電源(5VDC/1.0A)
A145による水素ガス発生量:約18 mL/min

AD-8722D 直流安定化電源(可変式)

A113 ソーラーパネル

A118 ソーラーパネル・ダブル

E104
水電気分解ダブルセル
  E205用の交換用セルです


※商品の発送予定は、ご注文受付後にメールにてご連絡いたします。 1万円以上お買い上げで送料無料。
誠に申し訳ございませんが、製品が品切れの場合、ご発送までに約30日かかる場合がございますので予めご了承ください。

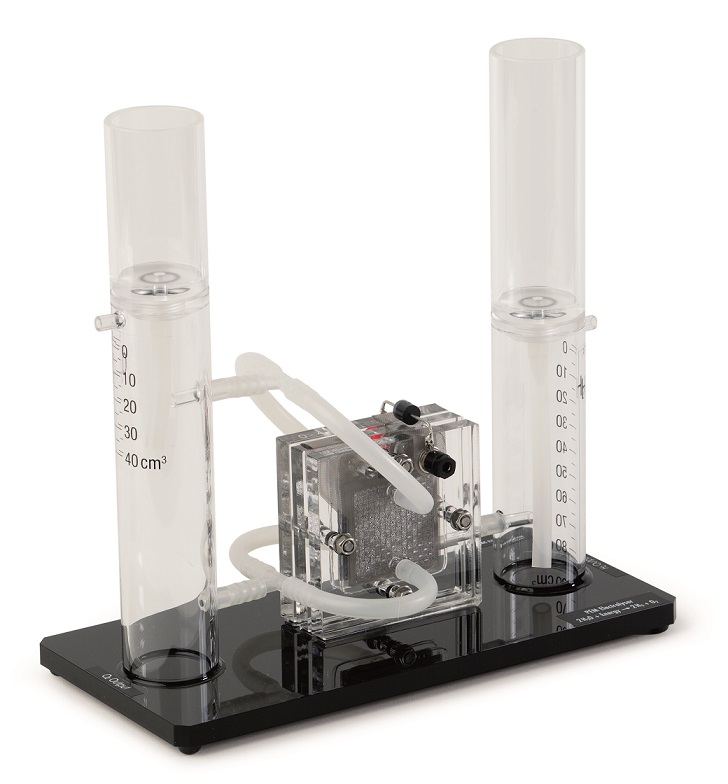

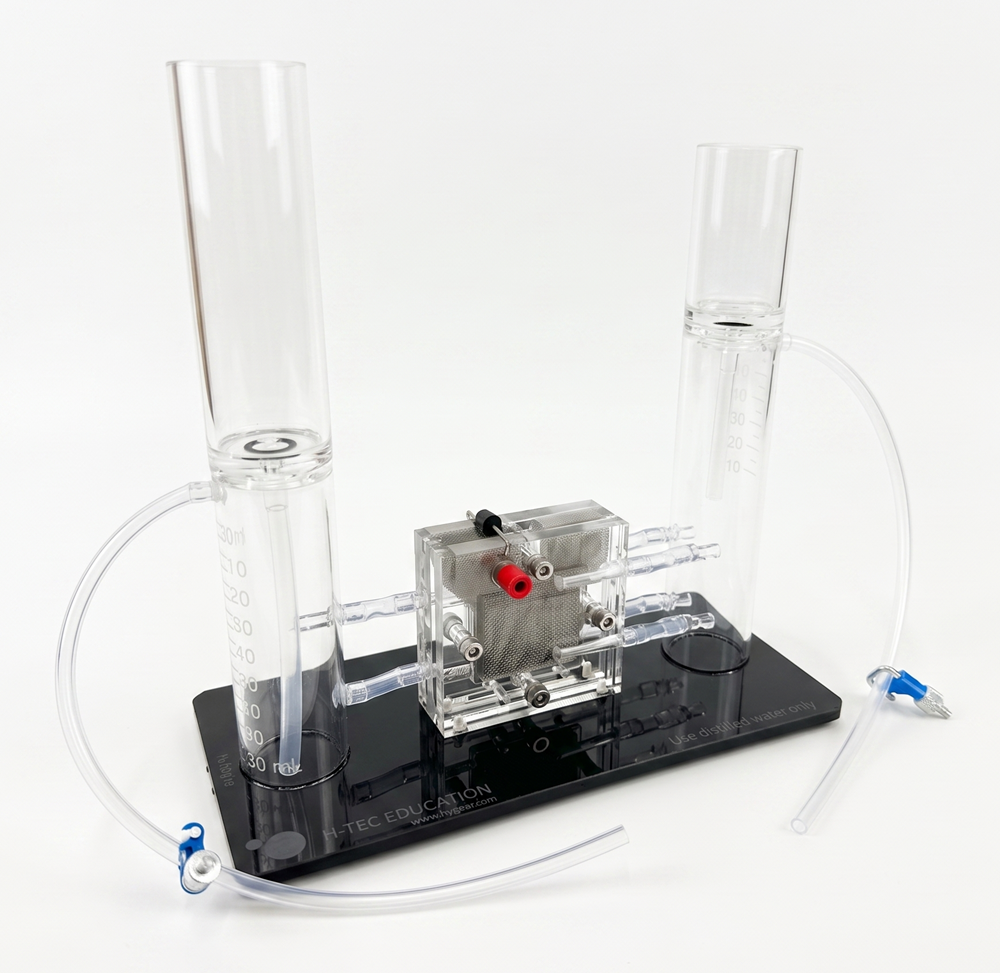

 品番:E206 水電気分解セット 65

電気分解によって蒸留水(精製水)から水素ガスと酸素ガスを生成するセットです。
水電気分解セルと蒸留水及びガスを貯蔵するためのタンク2本が実験プレートに取り付けられています。
水素及び酸素ガスを製造するためには、蒸留水と電源が必要です。電源はセルのバナナジャック(赤&黒色)へ接続し、蒸留水は2つのタンクへ補給します。

E206用電源として、別売りアクセサリの電源(A146)がお勧めです。
水電気分解セルに利用されているの膜や触媒は、目詰まりや劣化によって、いずれ水素及び酸素を生成しなくなります。
その場合には、セットで交換する必要があります。(日本語版取扱説明書付属)

水素ガス発生装置
参考写真
クリックすると画像が拡大します

 E206取扱説明書ダウンロード 1375KB

E206仕様】
寸 法 :250H×250W×120D mm
質 量 :950 g
セル :2 枚
電極触媒面積(1セル) :40x40 mm
水素側タンク容量 :約90 mL
酸素側タンク容量 :約130 mL
許容電圧 :0-4.0 VDC
許容電流 :0-4.4 A
定格消費電力 :約16 W
水素ガス発生量 :約65 cm3/min
酸素ガス発生量 :約32.5 cm3/min
水素ガスタンク容量 :約80 cm3
酸素ガスタンク容量 :約40 cm3
許容操作圧力 :0-20 mbar
バナナジャック :φ4.0 mm

別売アクセサリ
品番をクリックすると製品サイトが開きます

AD-8722D 直流安定化電源(可変式)


※商品の発送予定は、ご注文受付後にメールにてご連絡いたします。1万円以上お買い上げで送料無料。
誠に申し訳ございませんが、製品が品切れの場合、ご発送までに約30日かかる場合がございますので予めご了承ください。

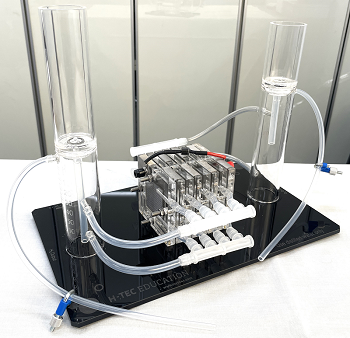

 品番:E207 水電気分解セット 230

電気分解によって蒸留水(精製水)から水素ガスと酸素ガスを生成するセットです。
水電気分解セルと蒸留水及びガスを貯蔵するためのタンク2本が実験プレートに取り付けられています。
水素及び酸素ガスを製造するためには、蒸留水と電源が必要です。電源はセルのバナナジャック(赤&黒色)へ接続し、蒸留水は2つのタンクへ補給します。

E207用電源として、別売りアクセサリの電源(A147)等がお勧めです。
水電気分解セルに利用されているの膜や触媒は、目詰まりや劣化によって、いずれ水素及び酸素を生成しなくなります。
その場合には、セットで交換する必要があります。(日本語版取扱説明書付属)


参考写真
クリックすると画像が拡大します
 E207取扱説明書ダウンロード 1375KB

E207仕様】
寸 法 :250H×330W×200D mm
質 量 :1850 g
セル :7 枚
電極触媒面積(1セル) :40x40 mm
水素側タンク容量 :約90 mL
酸素側タンク容量 :約130 mL
許容電圧 :0-14.0 VDC
許容電流 :0-4.4 A
定格消費電力 :約56 W
水素ガス発生量 :約230 cm3/min
酸素ガス発生量 :約115 cm3/min
水素ガスタンク容量 :約80 cm3
酸素ガスタンク容量 :約40 cm3
許容操作圧力 :0-20 mbar
バナナジャック :φ4.0 mm

別売アクセサリ
品番をクリックすると製品サイトが開きます

A147 電源50
※E207水電気分解セットにこの電源を使用した場合の水素発生量は約50cm3/minです。
E207の水素発生能力を100%発揮するためには、より大きな電源を利用する必要がございますが弊社での取扱いはございませんのでご了承ください。

AD-8722D 直流安定化電源(可変式)
