XRP09140 X線分析実習装置 アドバンスセット

医療分野や手荷物検査、工業分野等で多く利用されるようになったX線分析について学習するための実習装置です。
教育向けに特別設計された装置は、X線の吸収、回析、蛍光X線について実際に操作をしながら学習を進めて行きます。

アドバンスセットには、陽極ターゲットとしてタングステン(W)、銅(Cu)の2種類が付属されると共に、回析X線実験用の各種粉末試料が用意されています。その他、設置用ベンチと蛍光スクリーン、線量測定用のGM計数管(ガイガーミューラーカウンターチューブ)、角度制御用のゴニオメータ、X線回析用の単結晶(LiF、KBr)などで構成されています。
装置はとてもコンパクトな設計でありながら、幅広い実験と高い安全性を確保しています。また付属されるソフトにより装置を制御すると共に各種データを収集することができます。
追加オプション(別売)のX線CTシステムセット(09180-88)は、試料をCTスキャンし付属のCTソフトウェアによって3D画像をPC(別売)に描画、より高度な分析を行うことができます。

インターロック付安全扉によりX線作業主任者及び放射線管理区域の設置は必要ありませんが、X線装置を新しく設置する場合は所轄の労働基準監督署に設置届けを提出する必要があります。

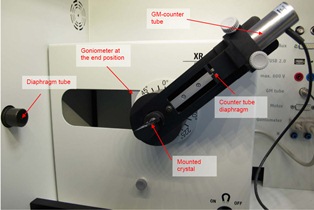

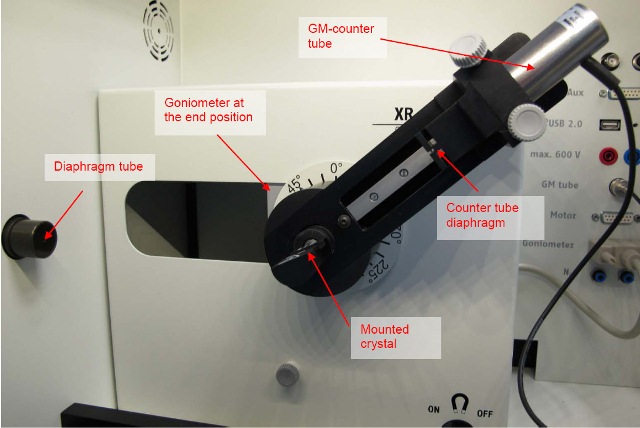

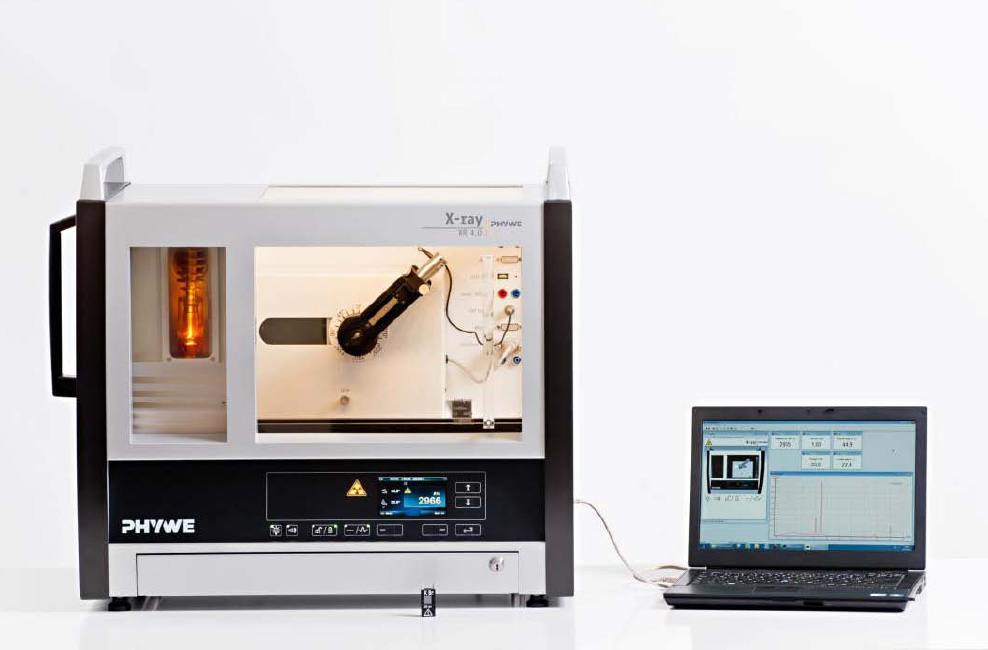

タングステン(W)X線管とゴニオメータ、GM計測管、LiF結晶設置写真※PCは含まれておりません
クリックすると画像が拡大します

 XRP09140 X線実習装置 アドバンスセット 仕様書ダウンロード 1110KB


各種X線管

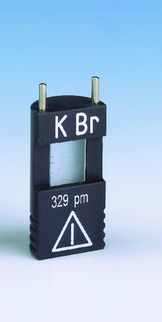

単結晶(LiF, KBr)

吸収端解析用ケミカルセット
クリックすると画像が拡大します

XRP09140
 アドバンスセット構成
ノギス 03010-00
フィルムデベロッパー 06696-20
フィルム固定 06696-30

ケーブルアダプタ

07349-00
ベンチ 08286-00
スライドベンチh=30mm 08286-01
GM計数管 09005-00
KBr結晶 09056-01
ニッケルホイル付X線照準 09056-03

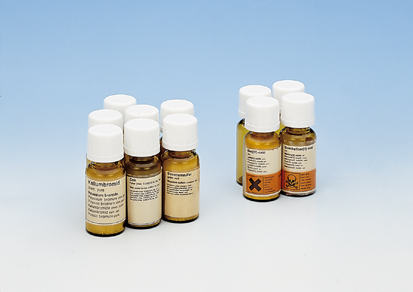

吸収端解析用ケミカルセット 09056-04

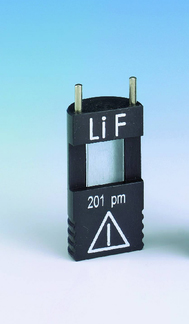

LiF結晶 09056-05
X線照準1mm 09057-01

X線照準2mm

09057-02

X線照準5mm 09057-03
X線フィルムホルダー 09057-08
ゴニオメータ 09057-10
ベンチ 09057-18
蛍光X線スクリーン 09057-26

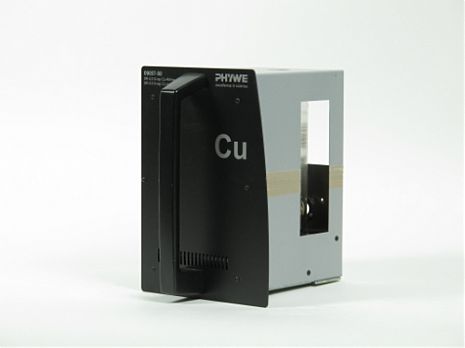

銅X線管 09057-50
タングステンX線管 09057-80
X線ユニット 09057-99
NaCl単結晶3種類 09058-01
結晶ホルダー 09058-02

ジルコニウムホイル付X線照準 09058-03
回析X線の粉末用ホルダー 09058-09
ラウエパターン用結晶ホルダー 09058-11
100x100mm2フィルム 100枚 09058-23
X線ソフト 14414-61
USBケーブル1.8M 14608-00
塩化アンモニウム 250g 30024-25
塩化カリウム 250g 30098-25
銅ホイル 0.1mm 100g 30117-10
銅粉末 100g 30119-10
塩化ナトリウム 250g 30155-25
硝酸銀結晶 15g 30222-00
ワセリン 100g 30238-10
臭化カリウム 100g 30258-10
酸化鉛(IV) 250g 31122-25
シリシウム(けい質)粉末 50g 31155-05
99.7%モリブデン粉末 100g 31767-10
99%ゲルマニウム粉末 10g 31768-03
亜鉛粉末 100g 31978-10
陶器製乳鉢 70ml 32603-00
スチールスプーン 33393-00
トレー(PP) 180X240mmx3 47481-00

X線ユニット仕様

ゴニオメータ仕様

寸法・質量
実験エリア
電   源
管電圧
管電流
漏洩X線量
操作環境
温度範囲

:W682 x D 450 H620mm、約55kg
:W440 x D354 x H345mm
:AC100V/2A又は200V/1A  50/60Hz
:0.0~35kV
:0.0~1.0A
:1μSv/hr以下
:+5℃から+40℃
:70%未満

角度ステップ
速度
測定範囲
計測管測定範囲
PC(別売)環境

:0.1~10°
:0.5~100.0s/ステップ
:0~360°
:-30°~+170°
:Pentium 3 プロセッサ以上
512 MB RAM,
1GB以上の空, DVDドライブ,
USB 2.0
Microsoft ®Windows XP 以上

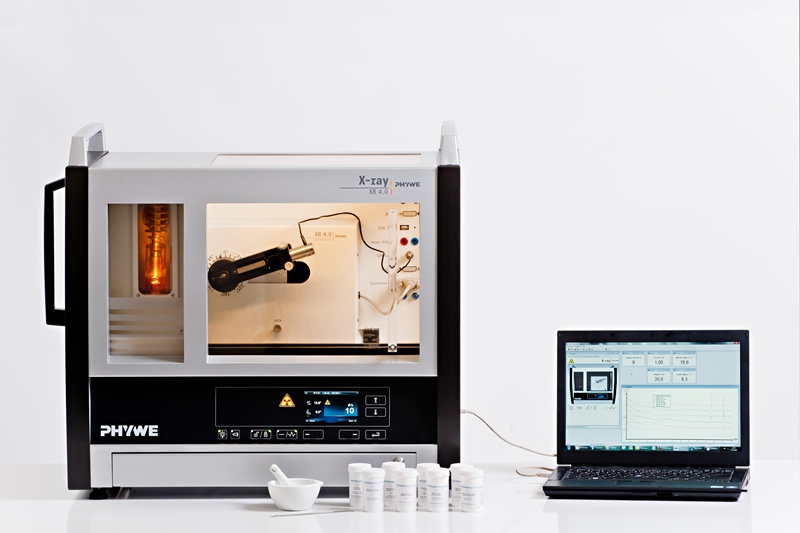

タングステン(W)X線管の特性実験状況(ゴニオメータ、GM計測管、LiF結晶設置) ※PCは含まれておりません
クリックすると拡大します


アドバンスセットの主な実験内容
実験0010
ガイガー・ミュラーカウンターチューブ(GM計数管)の特性

タングステン(W)ターゲットのX線管から放射されるX線をGM計数管で計測すると共に、GMカウンターチューブの電圧を変化させながら、陰極と陽極の間に流れるパルス電流の回数を計測します。


実験0020
物質のX線透視画像

タングステン(W)ターゲットのX線管から発生した1次X線を利用して、試料の透視画像を蛍光スクリーンに映し出します。
X線管の陽極電流と電圧を変化させながら透視画像の変化を観察します。

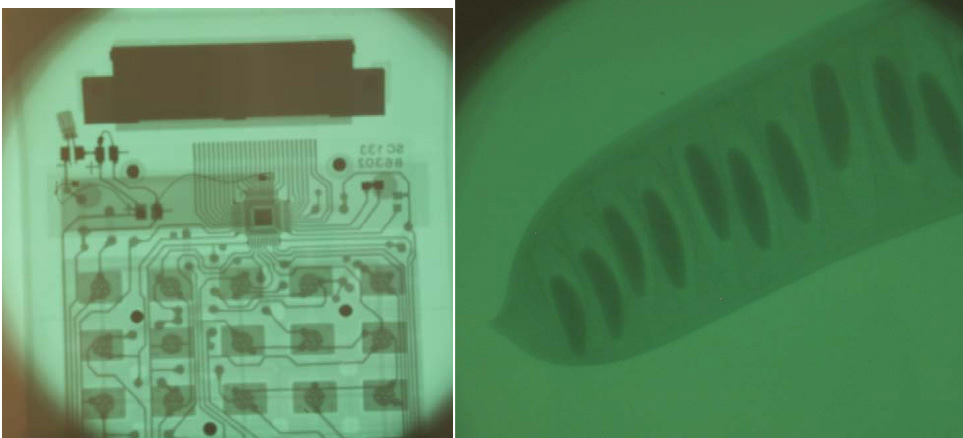

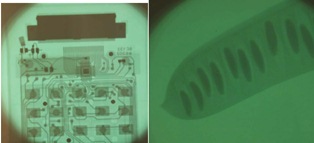

実験0010 X線透視参考画像
クリックすると画像が拡大します
実験0030
X線照射による放射エネルギー(色)の観察

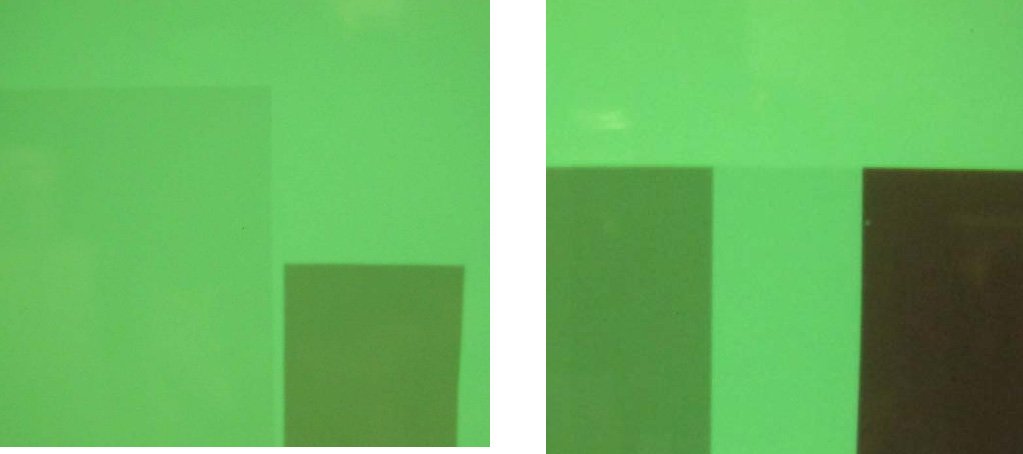

タングステン(W)ターゲットのX線管から発生する1次X線を異なる厚さと種類を持つ試料(プレキシガラス、アルミ、鉄等)に照射し、X線吸収の違いを蛍光スクリーンで観察します。

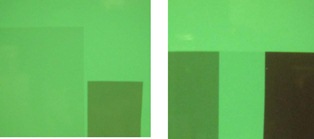

実験0030 X線吸収参考画像
クリックすると画像が拡大します
実験0101, 2801
タングステン(W)、銅(Cu)ターゲットX線管の特性

各種ターゲットのX線管から発生した1次X線を、単結晶(LiF又はKBr)に角度を変えながら入射します。ブラッグ条件を満たした蛍光X線の強さ(GMカウンター)と角度θを計測し、X線スペクトルを記録します。これは、分子構造を決定するための単結晶X線回析で、記録されたX線スペクトルからタ各種ターゲット(W, Cu)X線管の特性を分析します。

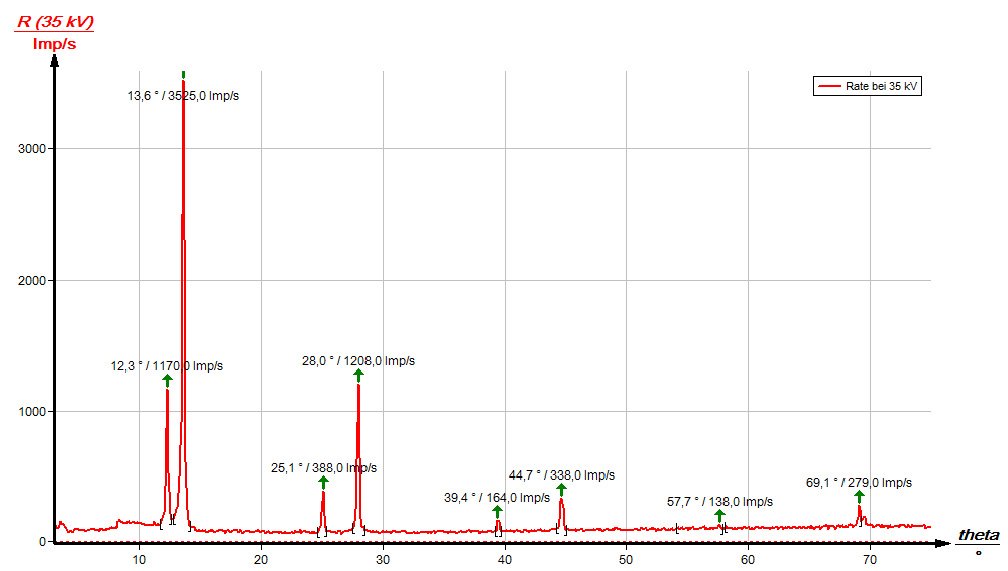

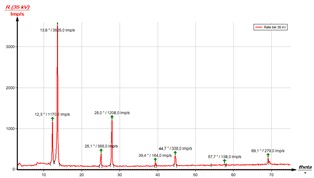

実験0101 銅ターゲットX線の強さ(LiF単結晶フィルタ)

クリックすると画像が拡大します

実験0401
X線管陽極の電流と電圧変化がX線に及ぼす影響

銅(Cu)ターゲットのX線管から発生した1次X線を、LiF単結晶に角度を変えながら入射します。ブラッグ条件を満たした蛍光X線の強さ(GMカウンター)と角度θを計測し、X線スペクトルを記録します。
X線管陽極の電流/電圧の変化がKα、Kβ線に及ぼす影響を計測します。

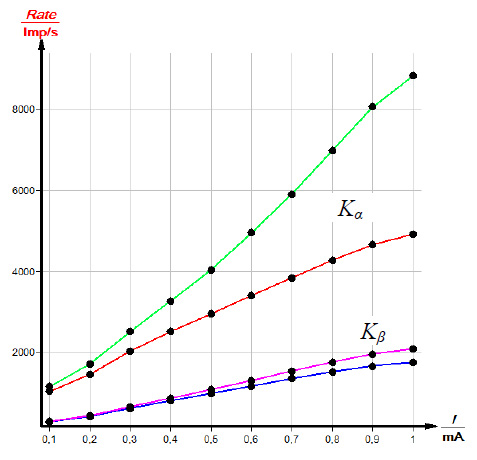

実験0401 陽極電流の変化とKα、Kβ線の強さ参考図
クリックすると画像が拡大します
実験0601
銅(Cu)ターゲットX線の単色化(フィルタ法)

銅(Cu)ターゲットのX線管から発生した1次X線を、単結晶(LiF又はKBr)を使用して、ブラック条件を満たした特性X線スペクトルを解析すると共に、ジルコニウム箔(フィルター)を用いて単一波長のX線(単色X線)を使用した特性X線スペクトルを分析します。X線管で発生する1次X線は多色ですが、多数の実験(例えば結晶構造に関するデバイ-シェラー実験等)は単色X線を必要とします。単結晶や金属箔を用いてX線をフィルタに通すことで単色X線を発生することができます。


実験0901
デュエン・ハントの法則とプランク定数

銅(Cu)ターゲットX線管とLiF単結晶を使用して、さまざまな陽極電圧における特性X線スペクトルを分析します。

陽極の電圧変化によって制動放射されるX線の最短波長を測定します。
X線の最短波長λminは、デュエン・ハントの法則を確認し、プランク定数を決定します。

実験1201
K吸収端とL吸収端の解析とリュードベリ定数の決定
銅(Cu)ターゲットX線管からの1次X線をサンプルに照射し、各種サンプルのK吸収端、L吸収端をLiF単結晶LiFを使用して分析します。K吸収端、L吸収端のエネルギー値に基づいて、リュードベリ定数を導き出します。

実験1301
NaCL単結晶構造の解析
銅(Cu)ターゲットのX線管から発生した1次X線を、NaCl単結晶(格子面100/110/111)に角度を変えながら入射します。ブラック条件を満たした特性X線スペクからNaClの構造を分析します。

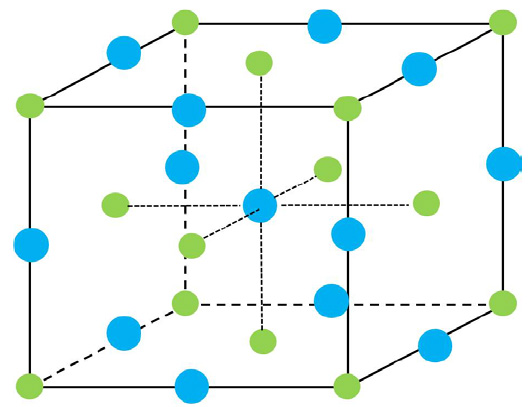

実験1301 NaCl結晶構造 青:Cl 緑:Na
クリックすると画像が拡大します

実験1401
デバイシェラー法による立方晶構造解析
粉末多結晶(NaCl、CsCl)に銅(Cu)ターゲットのX線管から発生した多色X線を照射し、ブラッグの条件を満たした同心円状の回折像(デバイ-シェラー環)をフィルムに記録します。回析像を解析して結晶内部の原子配列を決定します。

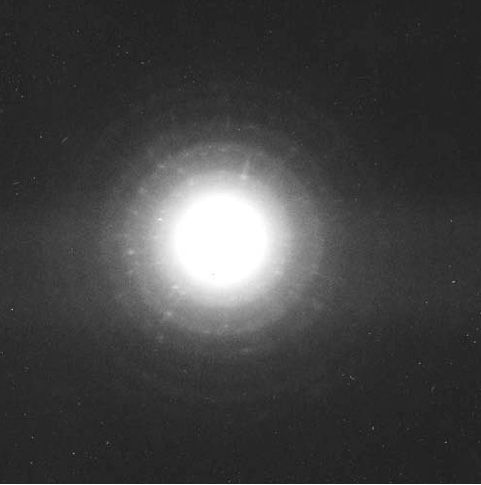

実験1401 NaCl粉末試料のデバイシェラーパターン
クリックすると画像が拡大します
実験1501
デバイシェラー法による六法晶構造解析
粉末多結晶(ジルコニウム箔)に銅(Cu)ターゲットのX線管から発生した多色X線を照射し、ブラッグの条件を満たした同心円状の回折像(デバイ-シェラー環)をフィルムに記録します。回析像を解析して結晶内部の原子配列を決定します。

実験1601
ラウエ法による単結晶の構造解析
タングステン(W)ターゲットのX線管から発生する多色X線をLiF単結晶に照射し、回析X線をポラロイドフィルムに記録します。その回析パターンから得られた干渉図形を基に構造解析行います。

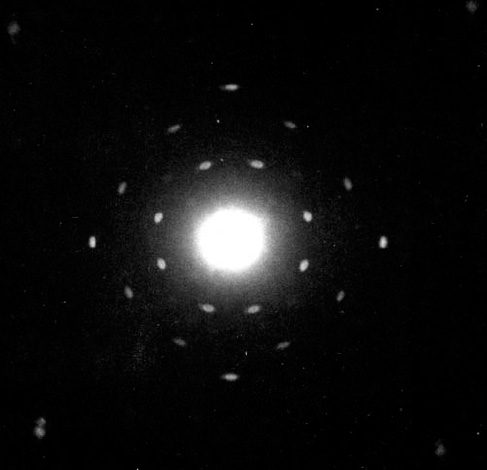

実験1601 LiF(100)結晶のラウエパターン

クリックすると画像が拡大します
実験2101
ブラベー格子(立方晶)を持った粉末結晶のデバイシェラーパターン回析
ブラベー格子(立方晶)粉末多結晶(単純・体心・面心立法)に銅(Cu)ターゲットのX線管から発生したX線を照射します。旋回するGMカウンターチューブは、結晶格子面からX線を検出し、ブラッグ図が自動的に記録されます。この結果から格子定数を割出し、単位格子中の原子の数を決定します。(NH4Cl, KCl, KBr, Mo)

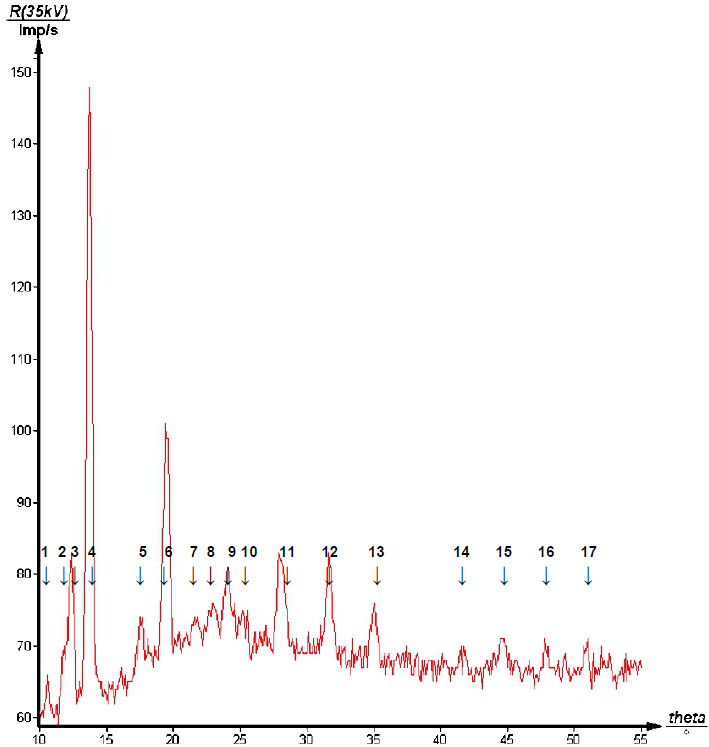

実験2101 KBrのブラッグ図 Cu-KαとCu-Kβ線

クリックすると画像が拡大します

実験2201
ダイアモンド構造(Ge、Si)を持った粉末結晶のデバイシェラーパターン回析
ダイアモンド構造を持った粉末多結晶(Ge、Si)に銅(Cu)ターゲットのX線管から発生したX線を照射します。旋回するGMカウンターチューブは、結晶格子面からX線を検出し、ブラッグ図が自動的に記録されます。この結果から格子定数を割出し、単位格子中の原子の数を決定します。

実験2301
六角格子構造(亜鉛)を持った粉末結晶のデバイシェラーパターン回析
六角格子構造を持った亜鉛粉末多結晶に銅(Cu)ターゲットのX線管から発生したX線を照射します。旋回するGMカウンターチューブは、結晶格子面からX線を検出し、デバイシェラーパターンが自動的に記録されます。この結果から格子定数を割出し、単位格子中の原子の数を決定します

実験2401
正方格子構造(二酸化鉛)を持った粉末結晶のデバイシェラーパターン回析
正方格子構造を持った二酸化鉛粉末多結晶に銅(Cu)ターゲットのX線管から発生したX線を照射します。旋回するGMカウンターチューブは、結晶格子面からX線を検出し、デバイシェラーパターンが自動的に記録されます。この結果から格子定数を割出し、単位格子中の原子の数を決定します。

実験2501
立法粉末結晶のデバイシェラーパターン回析
立法粉末結晶NaClに銅(Cu)ターゲットのX線管から発生したX線を照射します。旋回するGMカウンターチューブは、結晶格子面からX線を検出し、ブラッグ図が自動的に記録されます。この結果から格子定数を割出し、単位格子中の原子の数を決定します。

実験2601
面心立法格子構造を持った粉末多結晶使ったデバイシェラー反射強さの決

面心立法格子構造を持った粉末多結晶(銅粉)に銅(Cu)ターゲットのX線管から発生したX線を照射します。旋回するGMカウンターチューブは、結晶格子面からX線を検出し、ブラッグ図が自動的に記録されます。測定された反射強さを理論値と比較すると共に、格子定数を割出し、単位格子中の原子の数を決定します。

実験2701
デバイシェラー測定回析による銅板の検査

面心立法格子構造を持った粉末多結晶(銅粉)と薄い銅ロール板に銅(Cu)ターゲットのX線管から発生したX線を照射します。旋回するGMカウンターチューブは、結晶格子面からX線を検出し、ブラッグ図が自動的に記録されます。粉末結晶と対照的にロール板のスペクトル図からは結晶子の配列を解析します。
