ブレーキカットモデル
|
実際の自動車や建機、産業機器等のカットモデルで、カット加工から仕上げ、展示用架台の制作、モータによる作動やLED点灯等によるライトアップを行います。
|
| |
 |
カットモデル素材は、新品や中古品、ご支給品又は弊社購入等、ご要望の素材をご相談下さい。
ご要望に応じた製品のカット加工、仕上げ（塗装やメッキ処理）、架台制作を承ります。 |
|
|
| |
| |
規格モデル
下記規格モデルの素材種類や形状等は、予告なしに変更される場合がございます。
基本的仕様は同等品の素材を使用しますが、形状変更によるカット位置等が変わる場合がありますので予めご了承下さい。 |
|
|
| |
| |
 |
 |

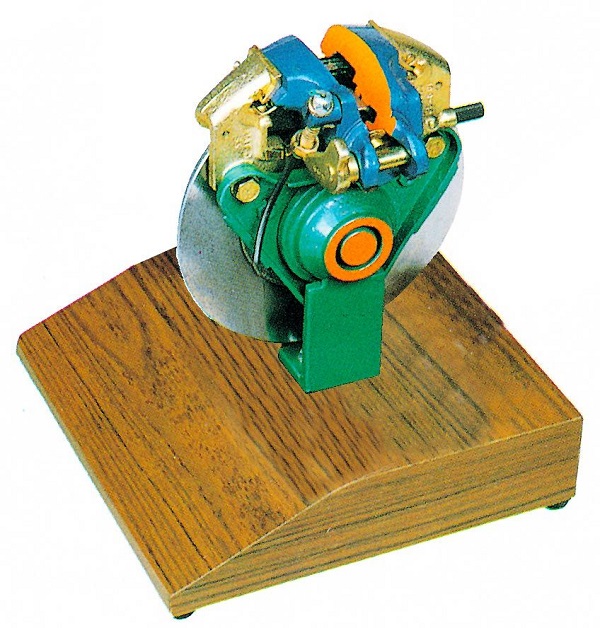

品番：12000
ディスクブレーキカットモデル |

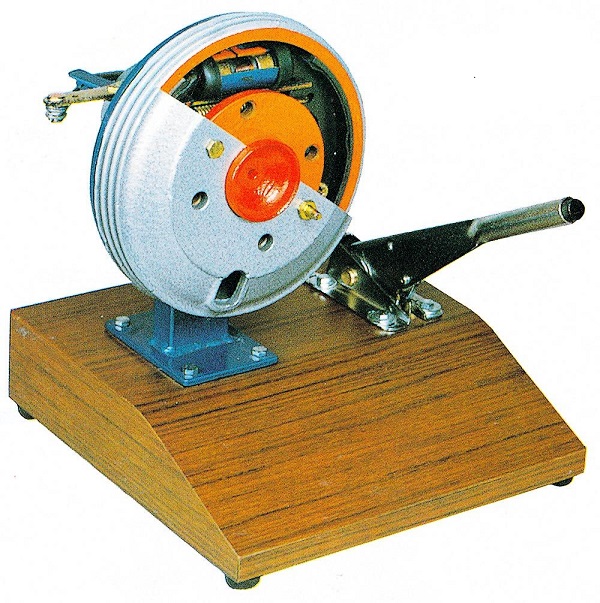

品番：12010
ドラムブレーキカットモデル
|
| |
|
実物のディスクブレーキを内部構造を観察できるようにカット加工し、塗装及びメッキ処理を施した説明用モデルです。
寸法：W300xD400xH400mm 約11kg
使用される素材種類は、写真と異なる場合がございます。
|
実物のドラムブレーキを内部構造を観察できるようにカット加工し、塗装及びメッキ処理を施した説明用モデルです。
パーキングブレーキによる作動が可能です。
寸法：W350xD350xH350mm 約8kg
使用される素材種類は、写真と異なる場合がございます。
|
| |
|
|
| |
|
 |
 |

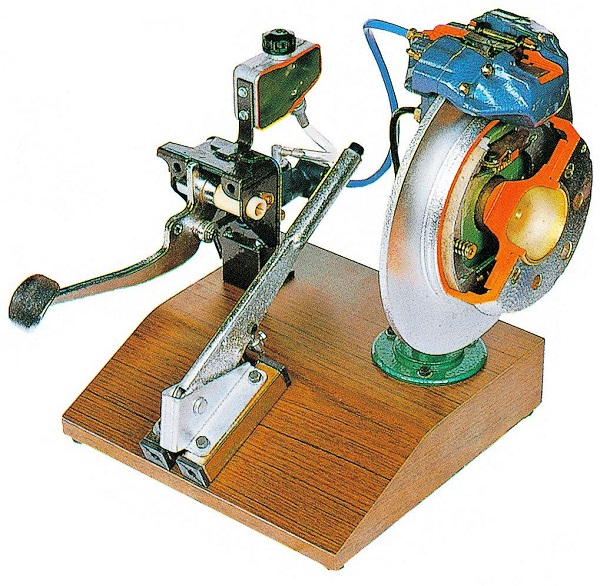

品番：12030
インドラム式ディスクブレーキカットモデル
|

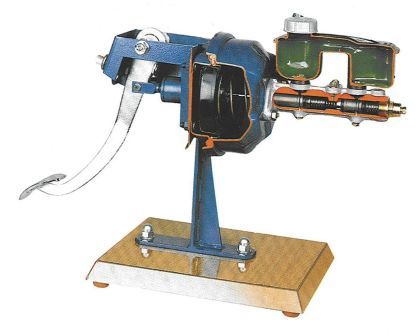

品番：12300
ブレーキブースター＆
タンデムマスターシリンダーカットモデル |
| |
|
パーキングブレーキによるドラムブレーキ作動が可能です。
寸法：W400xD350xH400mm 約20kg
使用される素材種類は、写真と異なる場合がございます。
|
ペダルを操作して内部の動きを観察します。
寸法：W500xD300xH400mm 約6kg
使用される素材種類は、写真と異なる場合がございます。
|
| |
|
|
| |
|
 |
 |
品番：1236
ブレーキブースター＆
タンデムマスターシリンダーカットモデル |

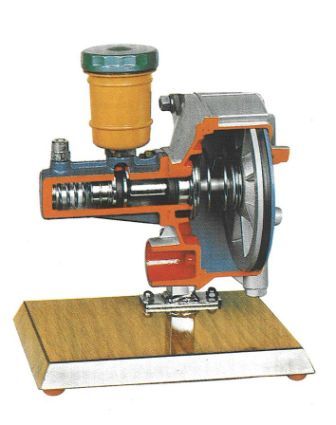

品番：12070
ブレーキブースター（トラック）カットモデル
|
| |
|
手動で内部の動きを観察します。
使用される素材種類は、写真と異なる場合がございます。
|
寸法：W300xD300xH400mm 約6kg
使用される素材種類は、写真と異なる場合がございます。
|
| |
|
|
| |
|
 |
 |

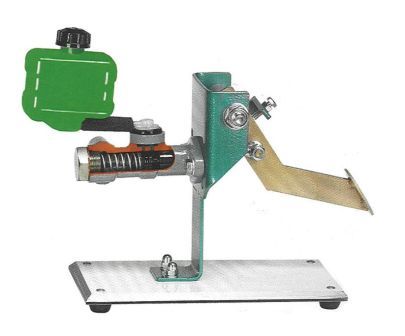

品番：12304
シングルマスターシリンダーカットモデル |

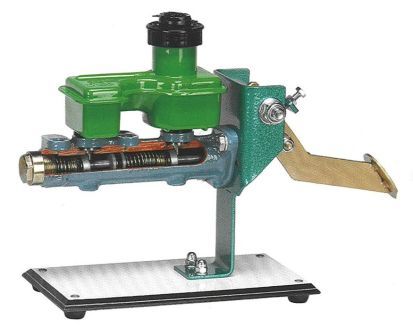

品番：12302
タンデムマスターシリンダーカットモデル |
| |
|
ペダルを操作して内部構造を観察します。
寸法：W300xD150xH250mm 約1kg
使用される素材種類は、写真と異なる場合がございます。
|
ペダルを操作して内部構造を観察します。
寸法：W350xD150xH250mm 約2kg
使用される素材種類は、写真と異なる場合がございます。
|
| |
|
|
| |
|
 |
 |
品番：1037
タンデムマスターシリンダーカットモデル
|
品番：1036
シングルマスターシリンダーカットモデル
|
| |
|
手動で内部の動きを観察します。
使用される素材種類は、写真と異なる場合がございます。
|
手動で内部の動きを観察します。
使用される素材種類は、写真と異なる場合がございます。
|
| |
|
|
| |
|
 |
 |

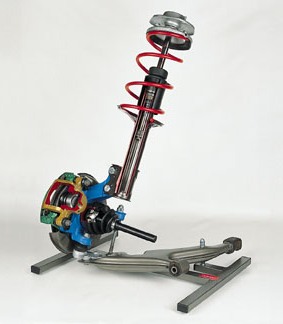

品番：1202
ディスクブレーキとサスペンションカットモデル |

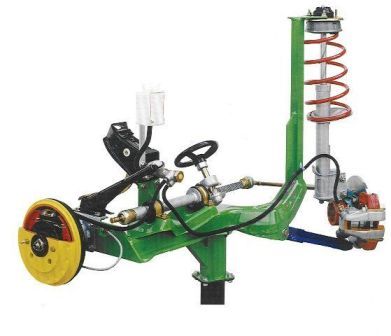

品番：11220
ブレーキ・サスペンション・ステアリングカットモデル
|
| |
|
トランスバースリンク・ストラット式サスペンション
使用される素材種類は、写真と異なる場合がございます。
|
手動でラック＆ピニオン、マスターシリンダー、ドラムブレーキの動きを観察します。
寸法：W1200xD600xH1000mm 約240ｋｇ
使用される素材種類は、写真と異なる場合がございます。
|
| |
|
|
| |
 |

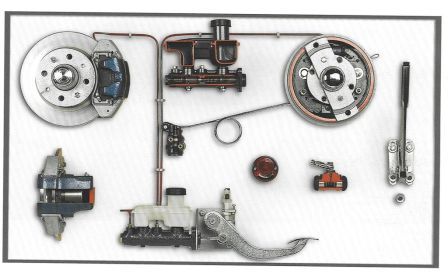

品番：12050
ブレーキシステムカットモデル |
| |
カット加工されたブレーキ関連部品がパネルに分かり易く展開されています。
寸法：約W1100xD300xH850mm 約35kg
使用される素材種類は、写真と異なる場合がございます。
|
| |
|
 |

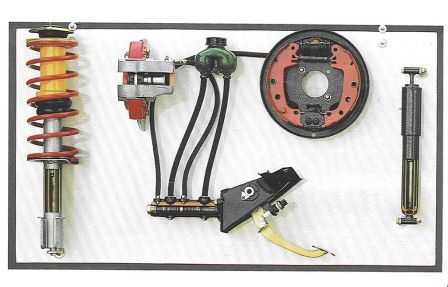

品番：12060
ブレーキ・サスペンションカットモデル |
| |
カット加工されたブレーキ及びサスペンションが分かり易くパネルに展開されています。
寸法：約W1100xD300xH650mm 約30kg
使用される素材種類は、写真と異なる場合がございます。
|
| |
|
 |

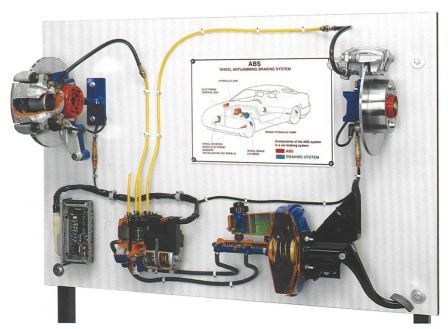

品番：12230
ABSブレーキカットモデル |
| |
アンチロックブレーキシステム各部品がカット加工されキャスター付きボードに分かり易く展開されています。
寸法：W1400xD1100xH1700mm 約80kg
使用される素材種類は、写真と異なる場合がございます。
|
|
| |
 |

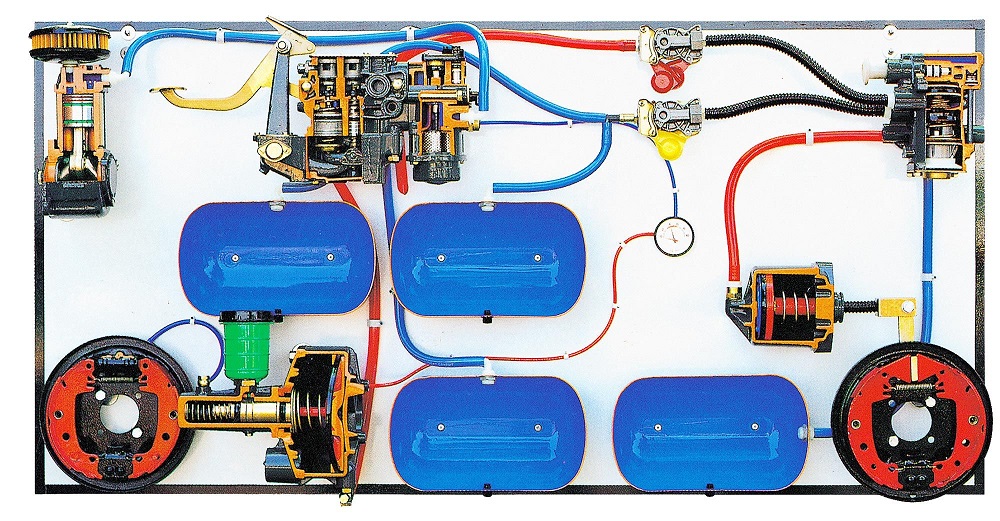

品番：12065
エアーブレーキシステムカットモデル（トレーラ）
|
| |
トレーラ等で使用されているエアーブレーキ部品がカット加工されボード上に分かり易く展開されています。
壁面へボルト固定又は卓上に置いて展示してください。
構成：
エアコンプレッサ
制御ユニットを備えたTriplexMarelliディストリビューター
圧力ブレーキブースター
トラクターとトレーラーのカップリングジョイント
油圧制御ブレーキ要素
機械式と空気制御式のパーキングブレーキ部品
トレーラー用のサーボディストリビューターバルブ
4つのエアリザーバー（トラクター用に3つ）
寸法：約W1700xD350xH1700mm 約70kg
使用される素材種類は、写真と異なる場合がございます。
|
| |
|
| |
 |

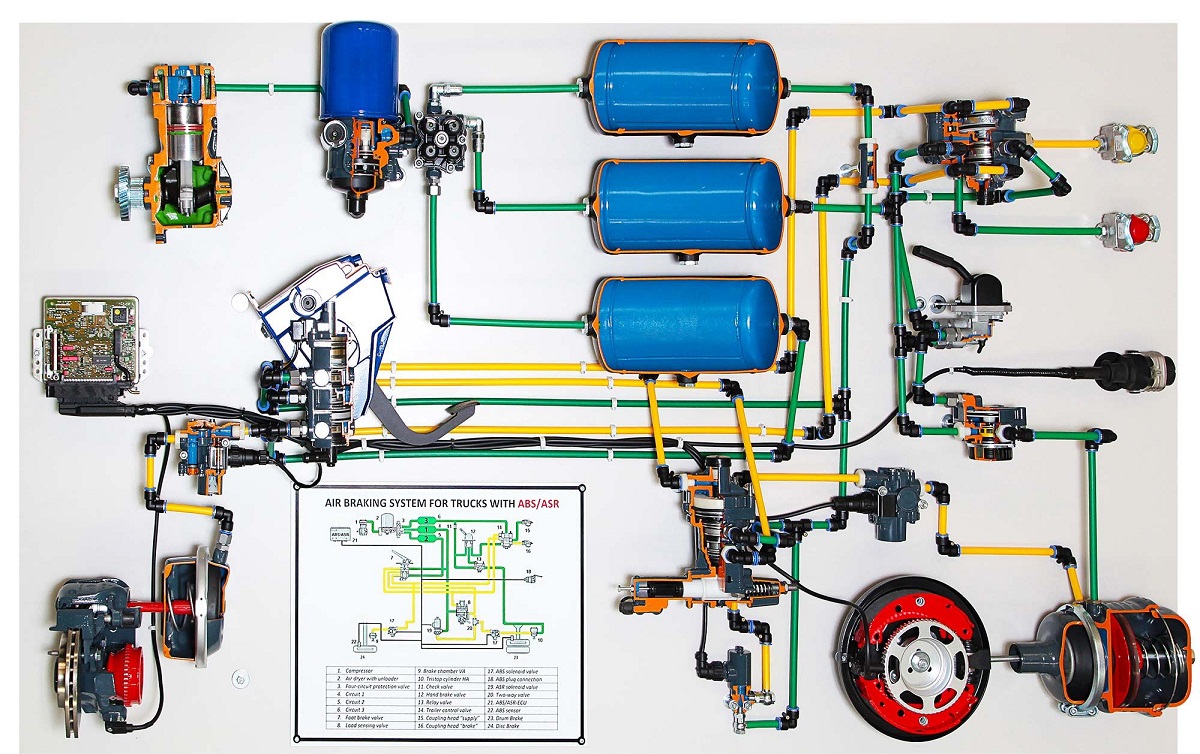

品番：12195S
ABS / ASRトラック用エアブレーキシステム
|
| |
ABS / ASRを搭載したトラック用エアブレーキシステムです。圧縮空気ブレーキシステムすべての要素が含まれ、接続回路コンポーネントと共にキャスター付きスタンドパネルに取付られています。
|
可動部品
（1）コンプレッサ
（2）ブレーキペダルにより、ピストンが上下します。
（3）パーキングブレーキのレバー
構成部品：
コンプレッサ
アンローダー付きエアドライヤ
4回路保護バルブ
3つのタンク
フットブレーキバルブ
ロードセンシングバルブ
ブレーキチャンバーVA
スリーストップシリンダーHA
逆止弁
ハンドブレーキバルブ
リレーバルブ
トレーラーコントロールバルブ
カップリングヘッド「サプライ」
カップリングヘッド「ブレーキ」
ABSソレノイドバルブ
ABSプラグ接続
ASRソレノイドバルブ
双方向バルブ
ABS / ASR -ECU
ABSセンサー
ドラムブレーキ
ディスクブレーキ
寸法：約W2200xD360xH1800mm 約125kg
使用される素材種類は、写真と異なる場合がございます。
|

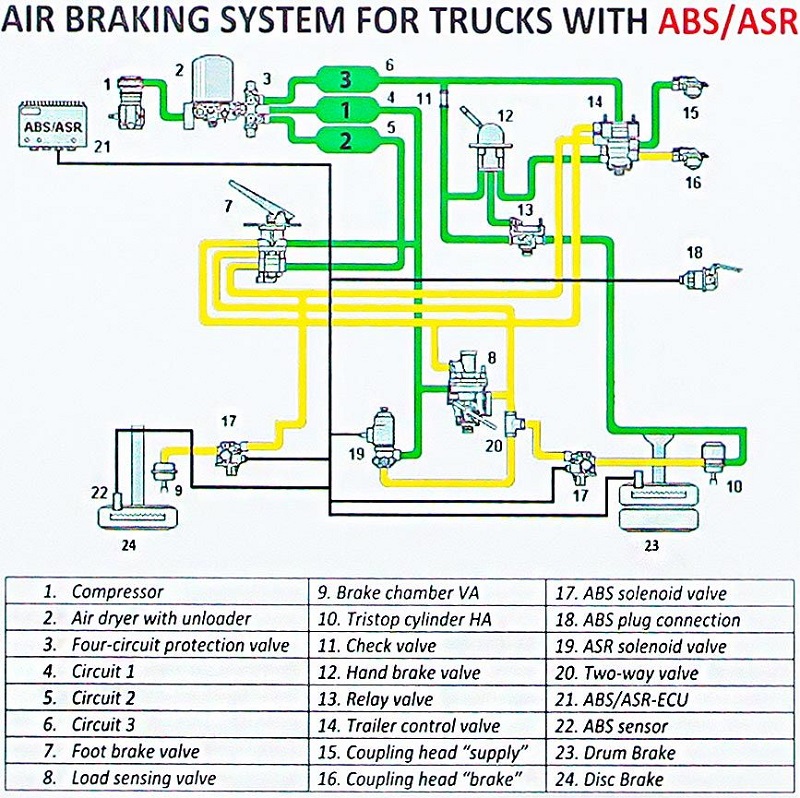

参考回路図 |
|
