燃料供給装置

自動車やオートバイ等に利用されている燃料供給装置で、キャブレターやインジェクター、燃料噴射ポンプ、ターボチャージャー等のカットモデルです。

規格品カットモデルの素材種類や形状等は、予告なしに変更される場合がございます。
基本的仕様は同等品の素材を使用しますが、形状変更によるカット位置等が変わる場合がありますので予めご了承下さい。



クリックすると画像が拡大します

クリックすると画像が拡大します

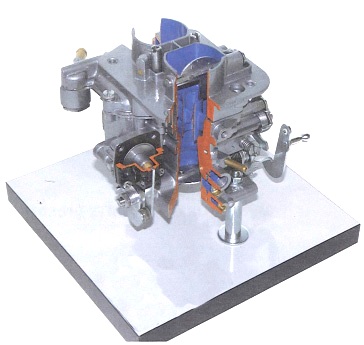

品番:10310
垂直ツインキャブレターカットモデル

寸法:約W300xD250xH300mm 約1kg
使用される素材種類は、写真と異なる場合がございます。

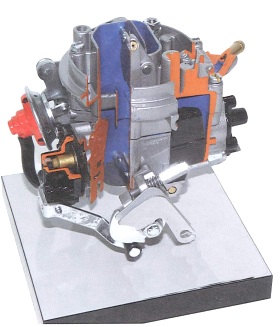

品番:10320
シングルキャブレターカットモデル

寸法:約W300xD250xH300mm 約1kg
使用される素材種類は、写真と異なる場合がございます。


クリックすると画像が拡大します

クリックすると画像が拡大します

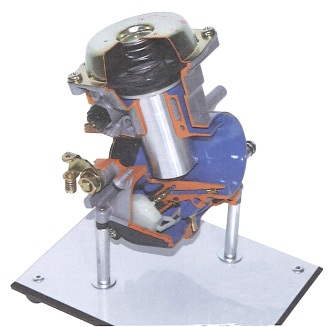

品番:10330
バキュームキャブレターカットモデル


寸法:約W300xD250xH300mm 約1kg
使用される素材種類は、写真と異なる場合がございます。

品番:10340
水平式ツインキャブレターカットモデル

寸法:約W300xD250xH300mm 約1kg
使用される素材種類は、写真と異なる場合がございます。

     ページ上部に戻る

クリックすると画像が拡大します

クリックすると画像が拡大します

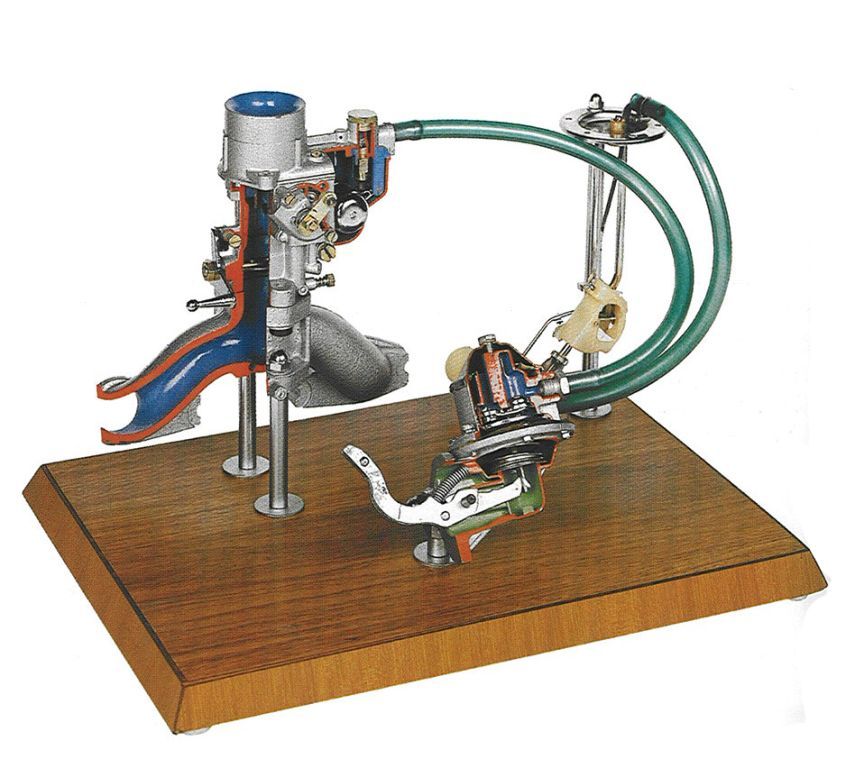

品番:10350
キャブレター式燃料供給システムカットモデル

フロート式燃料レベルゲージ
ダイアフラム式ポンプ
シングルキャブレター
吸気マニホールド

寸法:約W400xD300xH300mm 約3kg

使用される素材種類は、写真と異なる場合がございます。

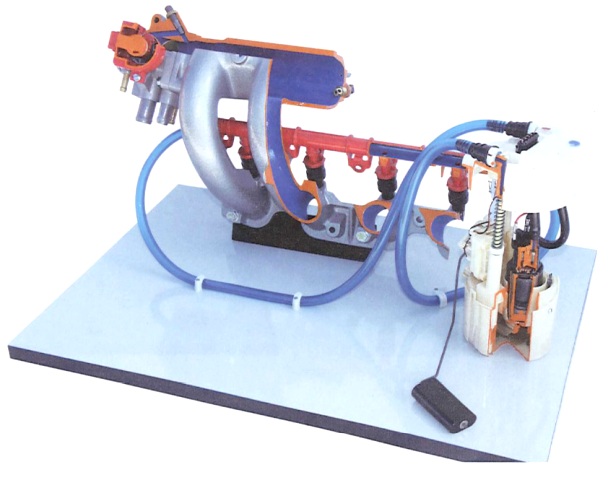

品番:10355
電子制御式燃料噴射システムカットモデル

吸気マニホールドとインジェクタ
スロットルバルブ
燃料ポンプとレベルゲージ

寸法:約W400xD600xH400mm 約12kg

使用される素材種類は、写真と異なる場合がございます。


クリックすると画像が拡大します

クリックすると画像が拡大します

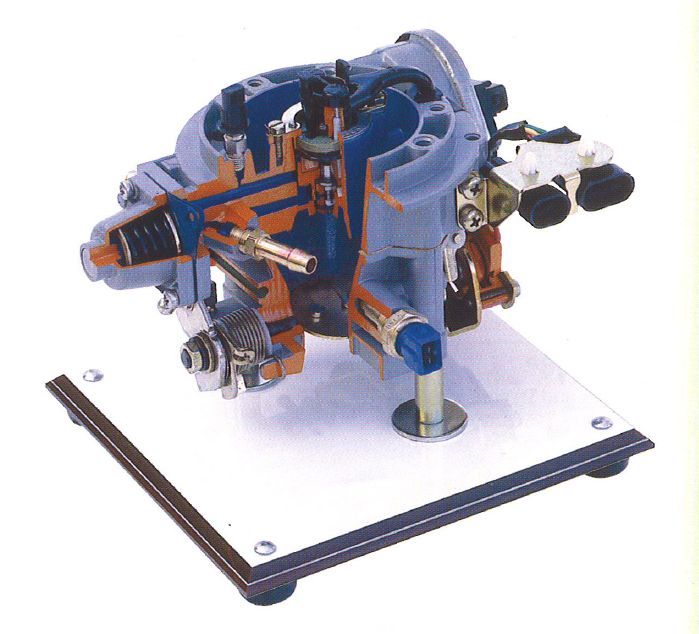

品番:10360
シングルポイントインジェクションカットモデル

寸法:約W250xD250xH250mm 約3kg

使用される素材種類は、写真と異なる場合がございます。

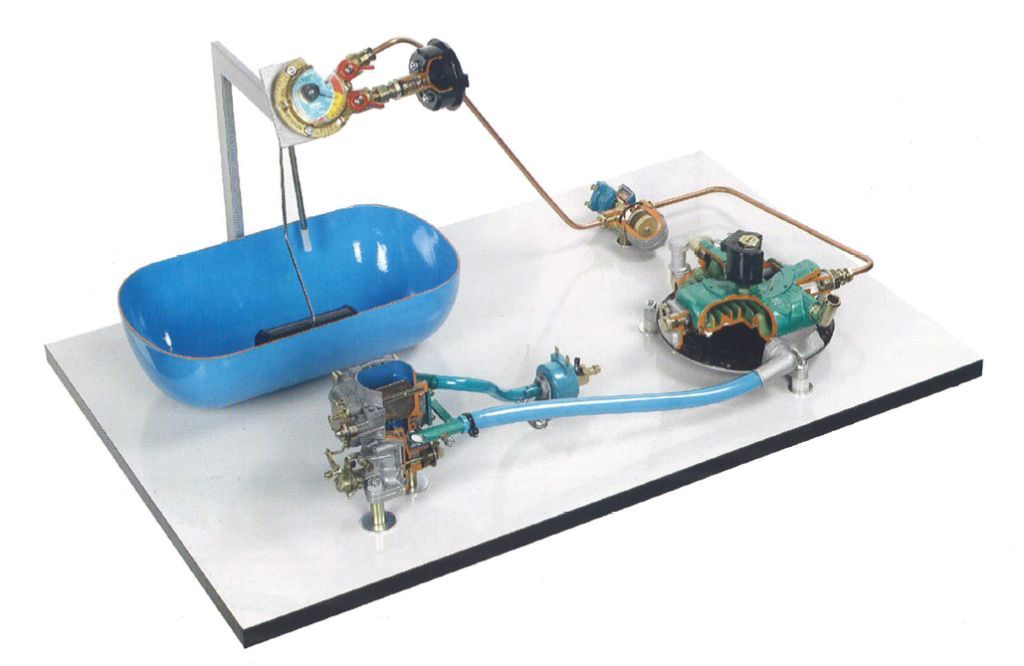

品番:10520
LPガス燃料システムカットモデル

フラープラグ、LPガスタンク、レベルゲージ、ソレノイドバルブ、キャブレター

寸法:約W800xD500xH400mm 約12kg

使用される素材種類は、写真と異なる場合がございます。

     ページ上部に戻る

クリックすると画像が拡大します

クリックすると画像が拡大します
品番:10104
コモンレール用高圧ポンプCP1カットモデル

BOSCH製 CP1
ディーゼルエンジン コモンレール用ラジアルピストンポンプ
圧力1600bar、3プランジャー
手動により作動できます。
寸法:約W250xD200xH200mm 約5kg

使用される素材種類は、写真と異なる場合がございます。


品番:10106
コモンレール用高圧ポンプCP3カットモデル

BOSCH製 CP3
ディーゼルエンジン コモンレール用ラジアルピストンポンプ
圧力1600bar、3プランジャー
手動により作動できます。
寸法:W250xD200xH250mm 約5kg

使用される素材種類は、写真と異なる場合がございます。



クリックすると画像が拡大します

クリックすると画像が拡大します
品番:10108
コモンレール用高圧ポンプCP4カットモデル

BOSCH製 CP4
ディーゼルエンジン コモンレール用ラジアルピストンポンプ
圧力2000bar、2プランジャー
手動により作動できます。
寸法:約W250xD200xH250mm 約4kg

使用される素材種類は、写真と異なる場合がございます。


品番:10300
コモンレールシステムカットモデル

BOSCH製 CP3
ディーゼルエンジン コモンレール用ラジアルピストンポンプ
コモンレールとインジェクター
圧力1600bar、2プランジャー
手動により作動できます。
寸法:約W500xD200xH300mm 約8kg
使用される素材種類は、写真と異なる場合がございます。


     ページ上部に戻る

クリックすると画像が拡大します

クリックすると画像が拡大します

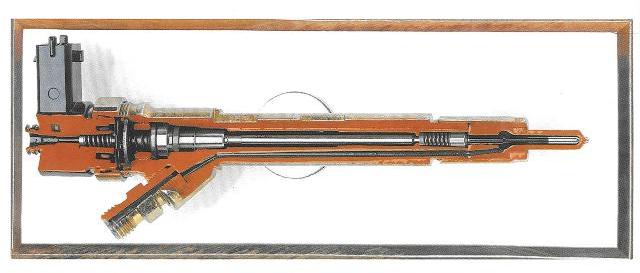

品番:10305
フューエル・インジェクターカットモデル

ディーゼルエンジン用、ソレノイドバルブ付
寸法:W100xD250xH100mm 約0.5kg
使用される素材種類は、写真と異なる場合がございます。

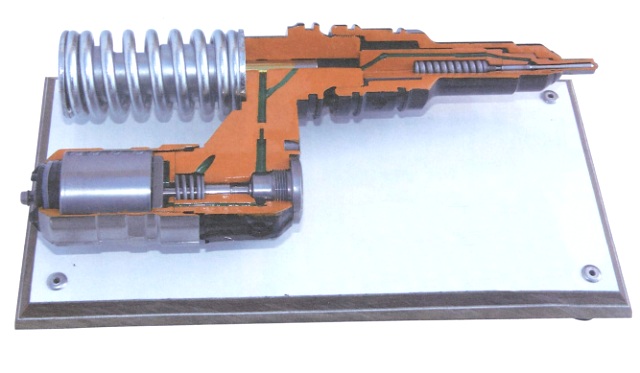

品番:10110
フューエル・インジェクターポンプカットモデル

寸法:W400xD200xH100mm 約3kg
使用される素材種類は、写真と異なる場合がございます。



クリックすると画像が拡大します

クリックすると画像が拡大します

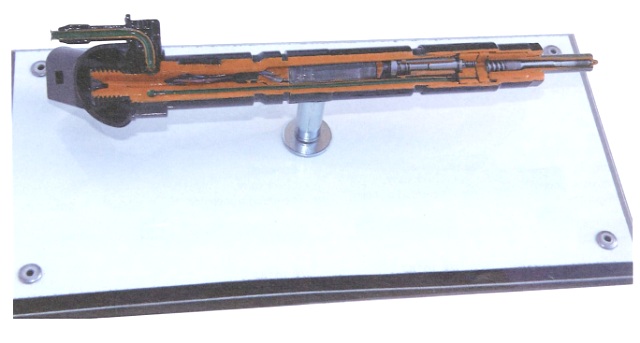

品番:10112
ピエゾ式インラインインジェクターカットモデル

寸法:W250xD120xH100mm 約1kg

使用される素材種類は、写真と異なる場合がございます。

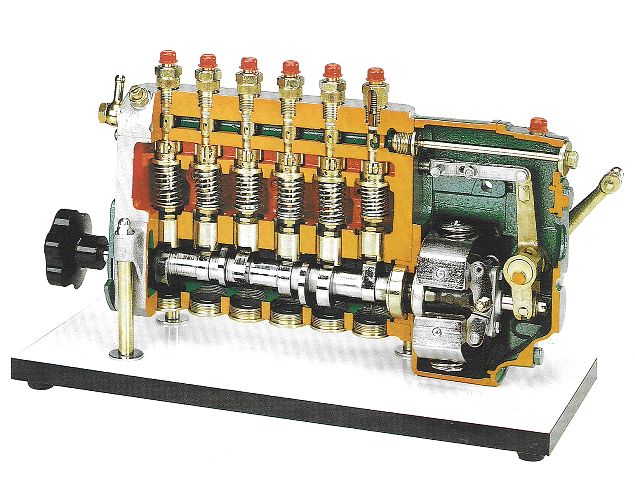

品番:10180
6気筒列型噴射ポンプカットモデル
遠心ガバナー
手動でゆっくりと作動できます。
寸法:W250xD550xH450mm 約16kg


品番:10181
4気筒列型噴射ポンプ カットモデル

手動でゆっくりと作動できます。
寸法:W200xD400xH300mm 約9kg

使用される素材種類は、写真と異なる場合がございます。

     ページ上部に戻る

クリックすると画像が拡大します

クリックすると画像が拡大します

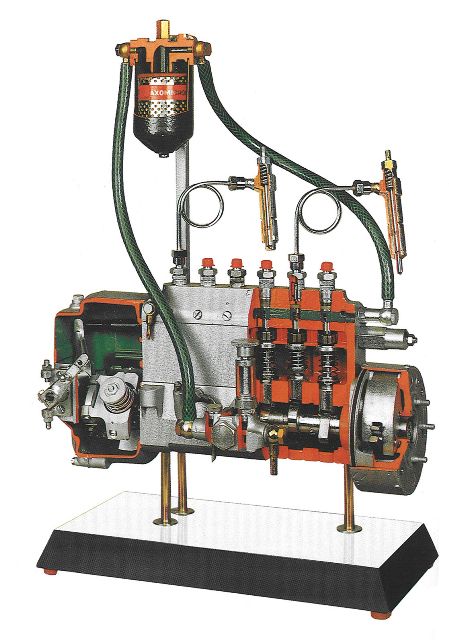

品番:10200
6気筒列型噴射ポンプ カットモデル

遠心ガバナー、インジェクターx2個、燃料フィルタ
手動でゆっくりと作動できます。
寸法:W600xD300xH600mm 約24kg

使用される素材種類は、写真と異なる場合がございます。

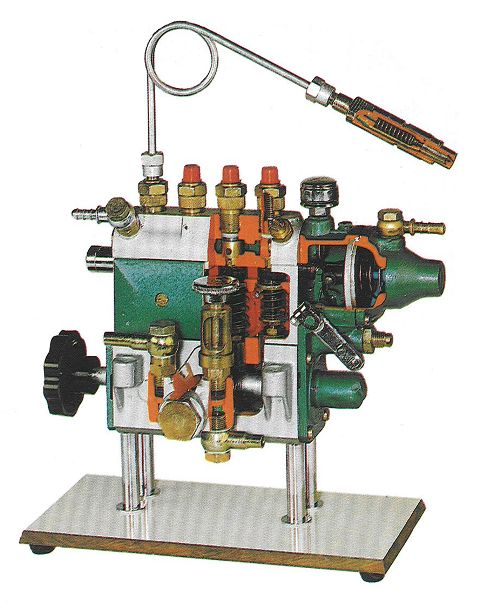

品番:10220
4気筒列型噴射ポンプ カットモデル

BOSCH製、空気式ガバナー
手動でゆっくりと作動できます。
寸法:W200xD300xH300mm 約7kg

使用される素材種類は、写真と異なる場合がございます。



クリックすると画像が拡大します

クリックすると画像が拡大します

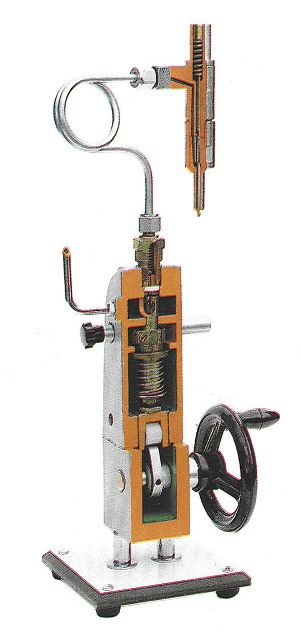

品番:10230
単気筒列型燃料噴射ポンプカットモデル

ポンプとインジェクター
手動でゆっくりと作動できます。
寸法:W200xD200xH300mm 約3kg

使用される素材種類は、写真と異なる場合がございます。

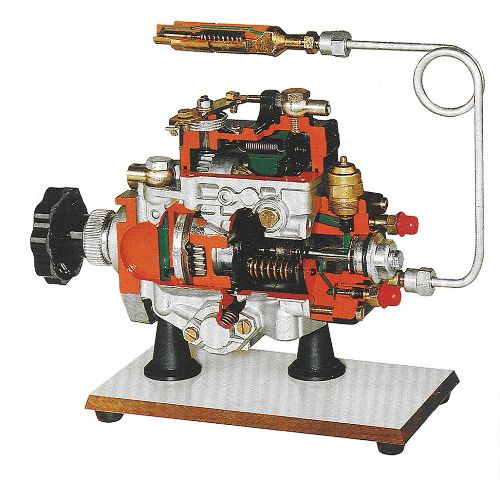

品番:10240
ロータリー式噴射ポンプカットモデル

BOSCH製
ポンプとインジェクター
手動でゆっくりと作動できます。
寸法:W300xD150xH300mm 約5kg
使用される素材種類は、写真と異なる場合がございます。


     ページ上部に戻る

クリックすると画像が拡大します

クリックすると画像が拡大します

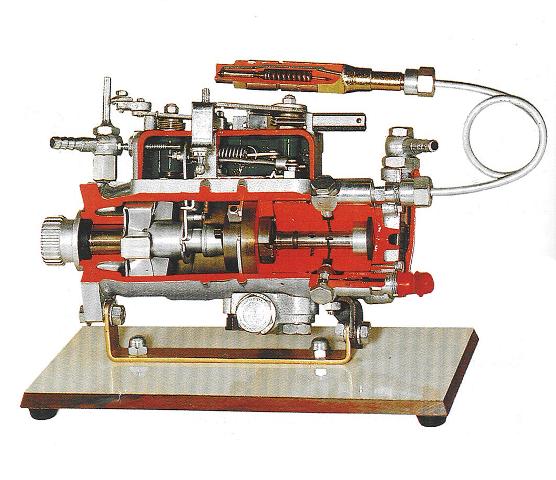

品番:10250
CAV DPA-DPSロータリー式噴射ポンプカットモデル

CAV DPA-DPSロータリーポンプ
スピードガバナー、オートレギュレータ、インジェクター
手動でゆっくりと作動できます。
寸法:約W300xD200xH200mm 約6kg
使用される素材種類は、写真と異なる場合がございます。

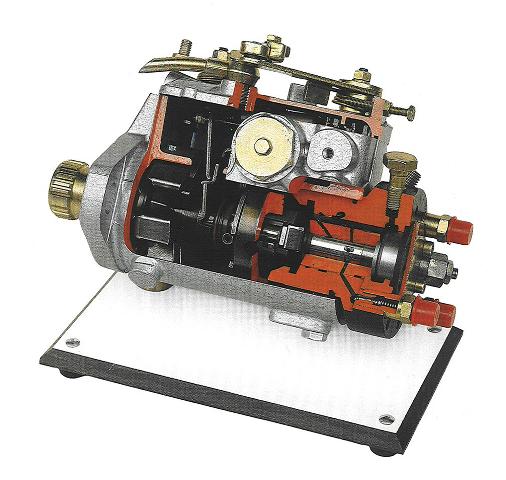

品番:10260
CAV DPCロータリー式噴射ポンプカットモデル

手動でゆっくりと作動できます。
寸法:約W300xD200xH200mm 約6kg
使用される素材種類は、写真と異なる場合がございます。



クリックすると画像が拡大します

クリックすると画像が拡大します

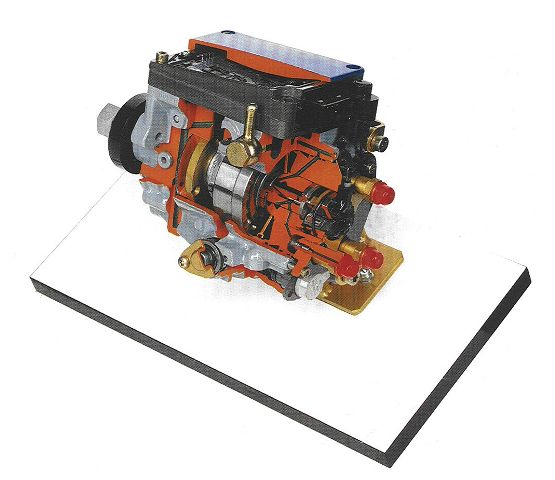

品番:10270
ラジアルピストン式噴射ポンプカットモデル

BOSCH製、電子調整VP44付
ベーンポンプ、電気ファン、分配プランジャー、電子制御ユニット
手動でゆっくりと作動できます。
寸法:約W400xD200xH300mm 約9kg
使用される素材種類は、写真と異なる場合がございます。

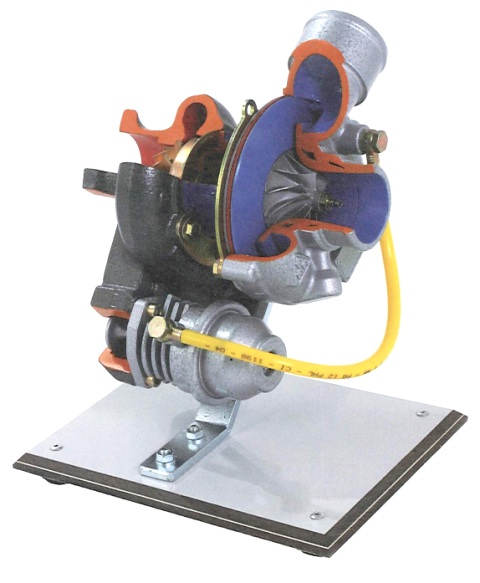

品番:10430
ターボチャージャーカットモデル(ウェイストゲートバルブ付)


手動でゆっくりと作動できます。
寸法:約W300xD300xH300mm 約6kg

使用される素材種類は、写真と異なる場合がございます。



     ページ上部に戻る

クリックすると画像が拡大します

クリックすると画像が拡大します

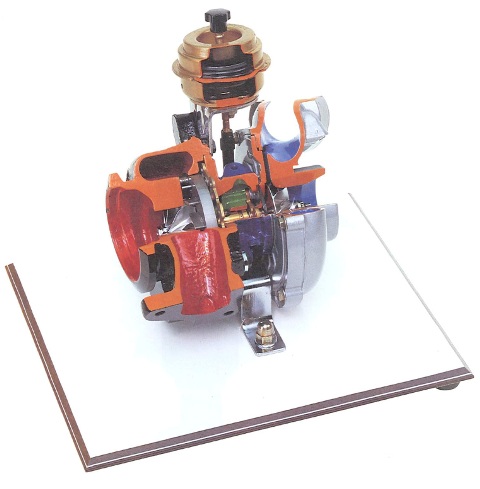

品番:10460
可変ジオメトリターボチャージャーカットモデル

手動でゆっくりと作動できます。
寸法:約W300xD250xH300mm 約6kg
使用される素材種類は、写真と異なる場合がございます。

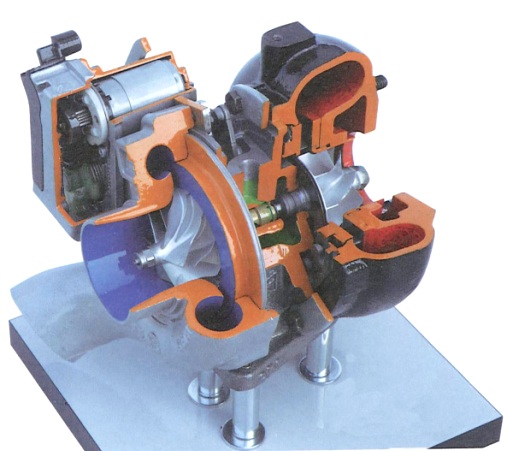

品番:10441
可変ジオメトリターボチャージャーカットモデル(電子制御式)


手動でゆっくりと作動できます。
寸法:約W500xD200xH250mm 約7kg

使用される素材種類は、写真と異なる場合がございます。




クリックすると画像が拡大します

クリックすると画像が拡大します
品番:10451
可変ジオメトリターボチャージャーカットモデル(インタークーラ付)


手動でゆっくりと作動できます。
寸法:約W600xD400xH400mm 約12kg
使用される素材種類は、写真と異なる場合がございます。

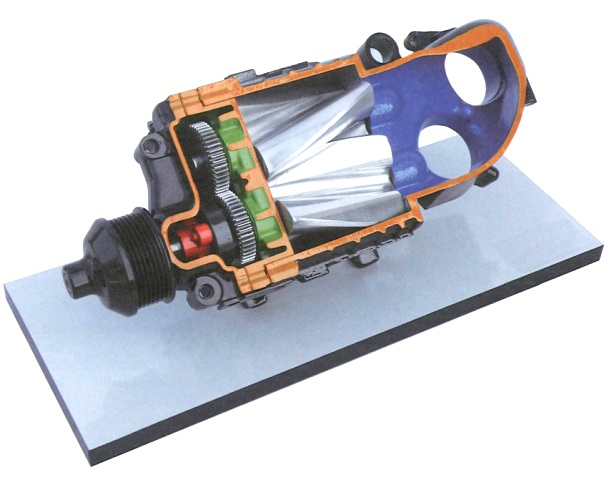

品番:10442
ルーツ式ターボチャージャーカットモデル


手動でゆっくりと作動できます。
寸法:約W500xD200xH250mm 約9kg

使用される素材種類は、写真と異なる場合がございます。



     ページ上部に戻る

クリックすると画像が拡大します

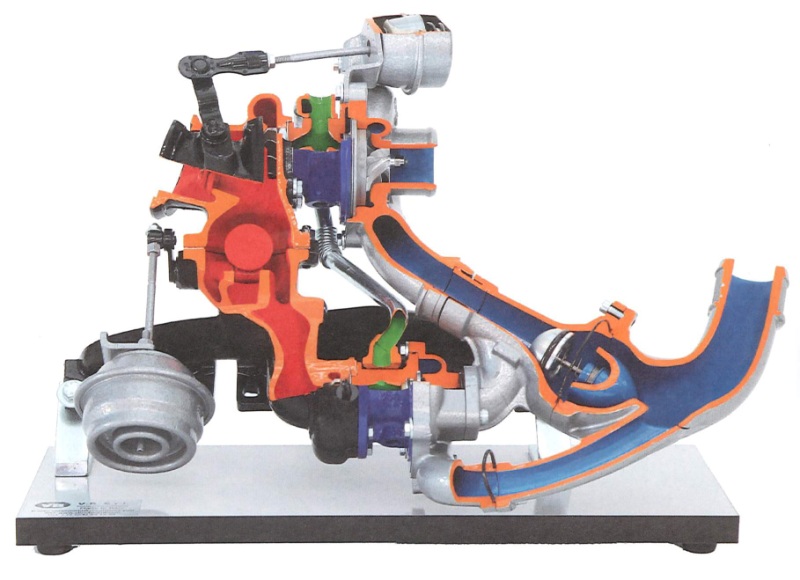

品番:10452
ツインターボカットモデル


手動でゆっくりと作動できます。
寸法:約W600xD400xH400mm 約12kg
使用される素材種類は、写真と異なる場合がございます。
