| Matterhorn |
| |
| 油 流体機器カットモデル |
| ポンプ・バルブ |
| 産業設備や機器等のに実際に使用されている部品のカットモデルです。 |
| |
 |
カットモデル素材は、新品や中古品、ご支給品又は弊社購入等、ご要望の素材をご相談下さい。
ご要望に応じた製品のカット加工、仕上げ（塗装やメッキ処理）、架台制作を承ります。 |
| |
規格モデル
下記規格モデルの素材種類や形状等は、予告なしに変更される場合がございます。
基本的仕様は同等品の素材を使用しますが、形状変更によるカット位置等が変わる場合がありますので予めご了承下さい |
| |
|
|
| |
|
 |
  |
| |
|
| クリックすると画像が拡大します |
クリックすると画像が拡大します |
| |
|

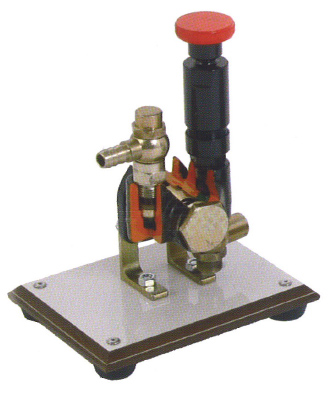

品番：10370S
ピストンポンプカットモデル
ゴム足付き木製台座
寸法/重量：約150x150xH150mm 約0.5kg
使用される素材種類は、写真と異なる場合がございます。
|

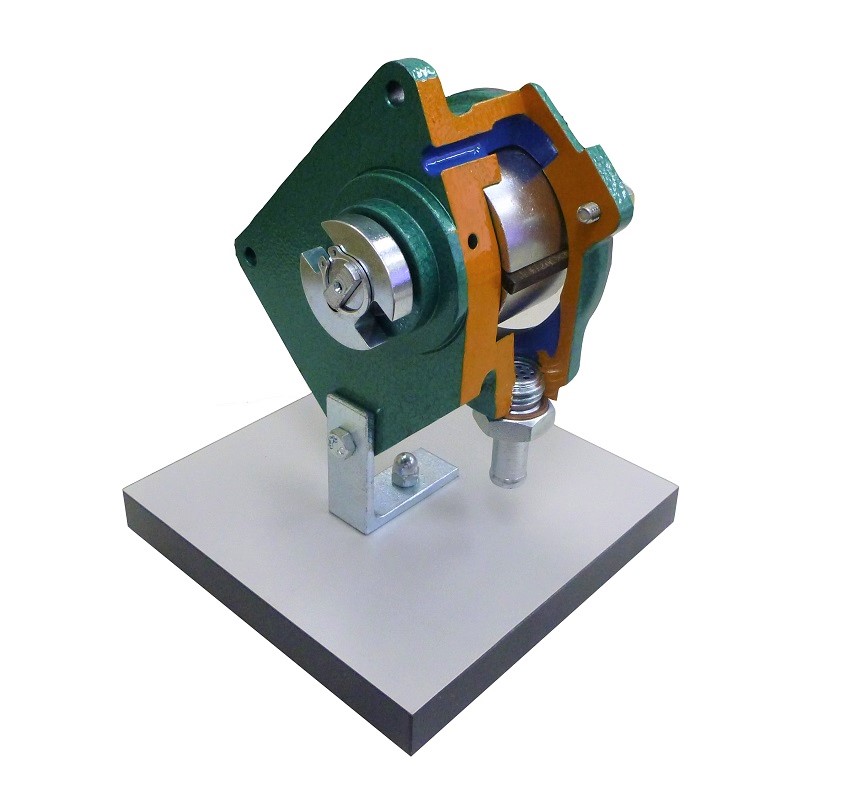

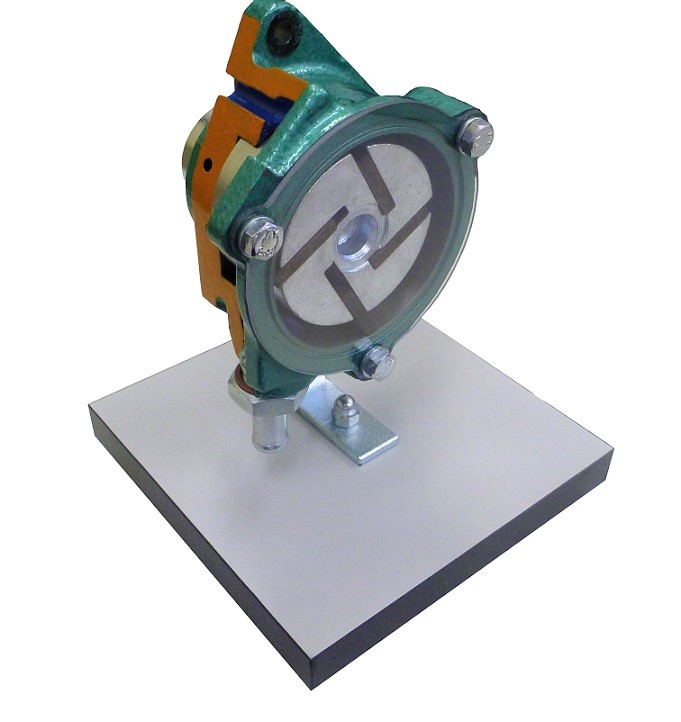

品番：10410M
ベーンポンプカットモデル
油圧機器、ゴム足付き木製台座
寸法/重量：約200x150xH180mm 約1.0kg
使用される素材種類は、写真と異なる場合がございます。
|
| |
|
|
| |
|
 |
 |
| |
|
| クリックすると画像が拡大します |
クリックすると画像が拡大します |
| |
|

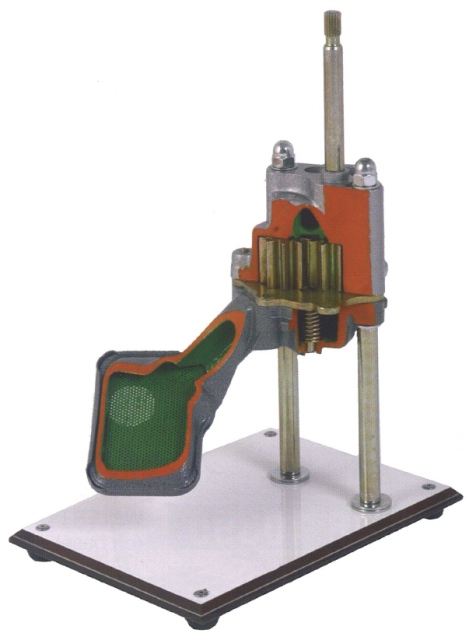

品番：10420M
ギヤポンプカットモデル
ゴム足付き木製台座
寸法/重量：約250x200xH300mm 約1.0kg
使用される素材種類は、写真と異なる場合がございます。
|

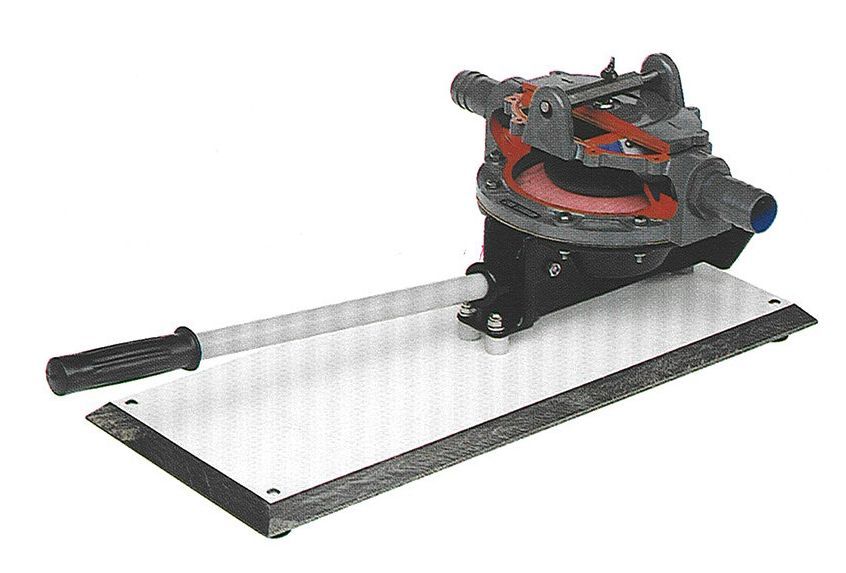

品番：13010M
ダイヤフラム型手動式ポンプカットモデル
ゴム足付き木製台座
使用される素材種類は、写真と異なる場合がございます。
|
| |
|
|
| |
|
 |
 |
| |
|
| クリックすると画像が拡大します |
クリックすると画像が拡大します |
| |
|

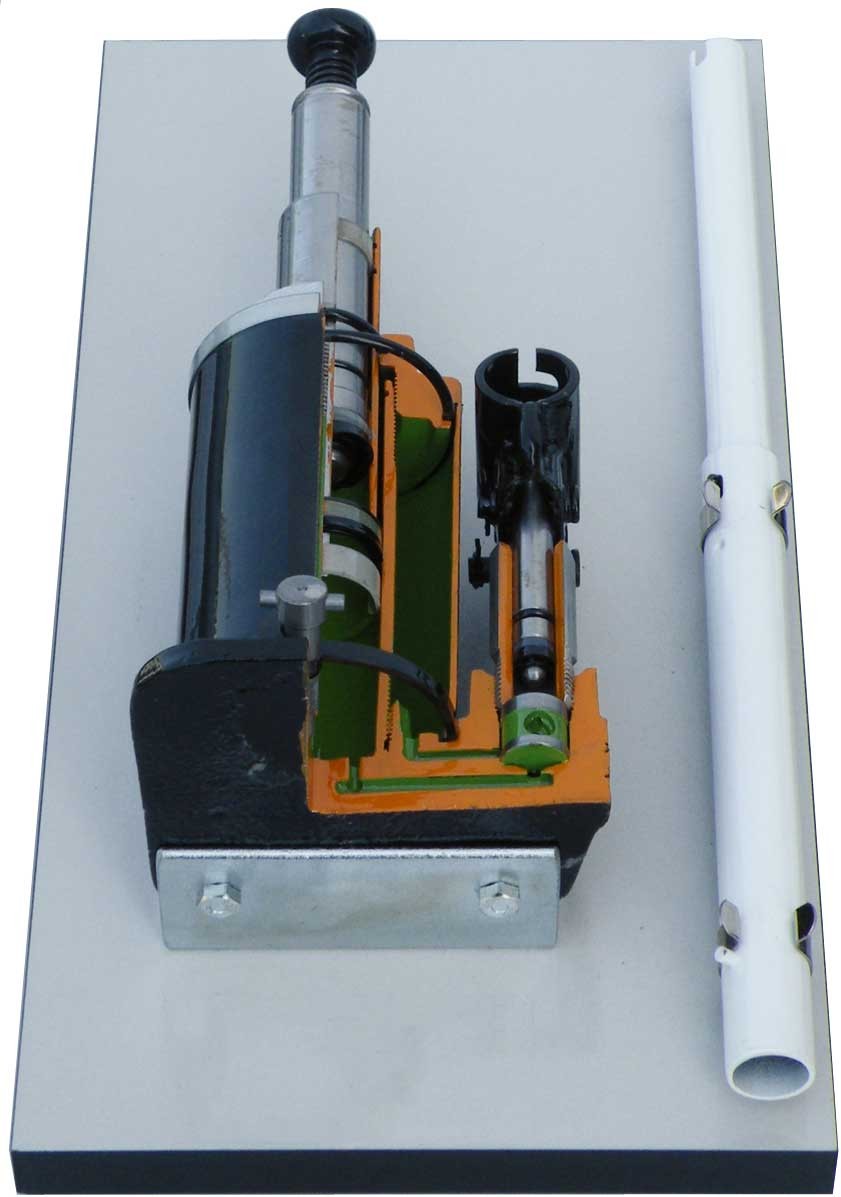

品番：13108S
油圧ジャッキカットモデル
ゴム足付き木製台座
寸法：W400xD200xH150mm 約5kg
使用される素材種類は、写真と異なる場合がございます。
|

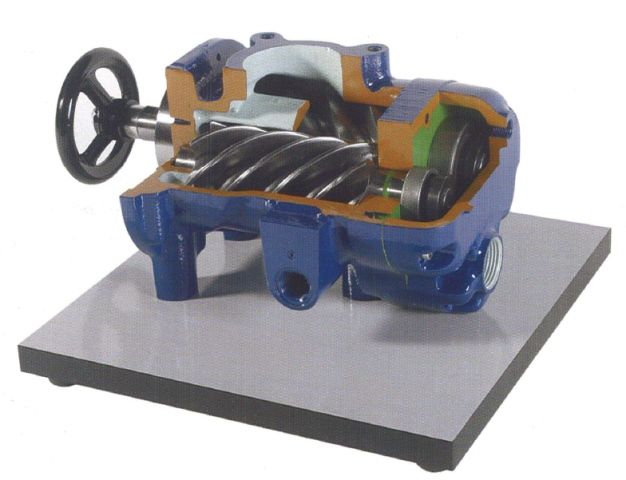

品番：13075M
スクリューポンプカットモデル
ハンドルを回して作動を実演できます。
ゴム足付き木製台座
寸法/重量：約400x300xH300mm 約25kg
使用される素材種類は、写真と異なる場合がございます。
|
| |
|
|
|
|
 |
 |
| |
|
| クリックすると画像が拡大します |
クリックすると画像が拡大します |
| |
|

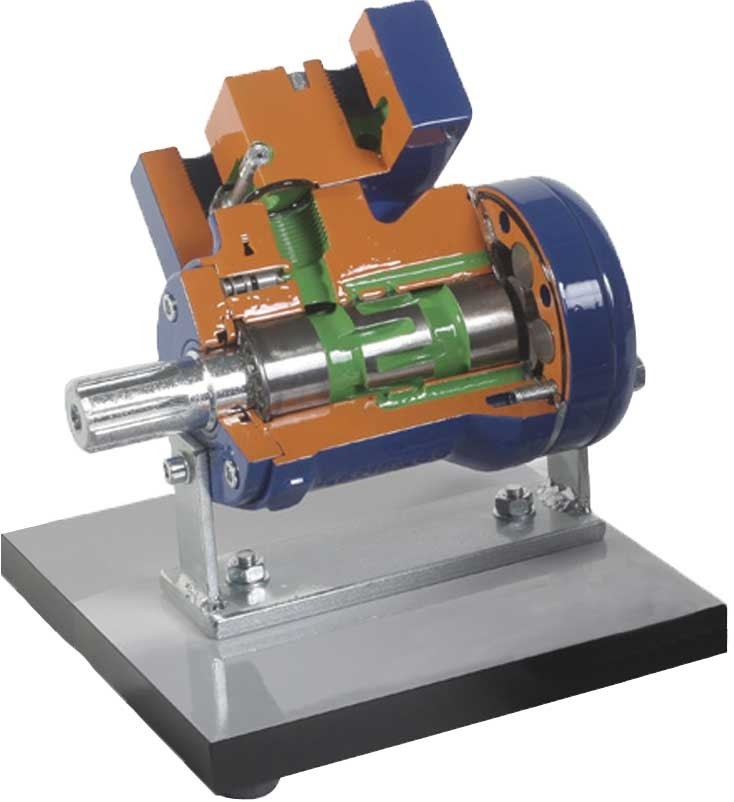

品番：13102M
オービタル式油圧モータカットモデル（ORBITAL)
ゴム足付き木製台座
寸法：W200xD200xH250mm 約8kg
使用される素材種類は、写真と異なる場合がございます。
|

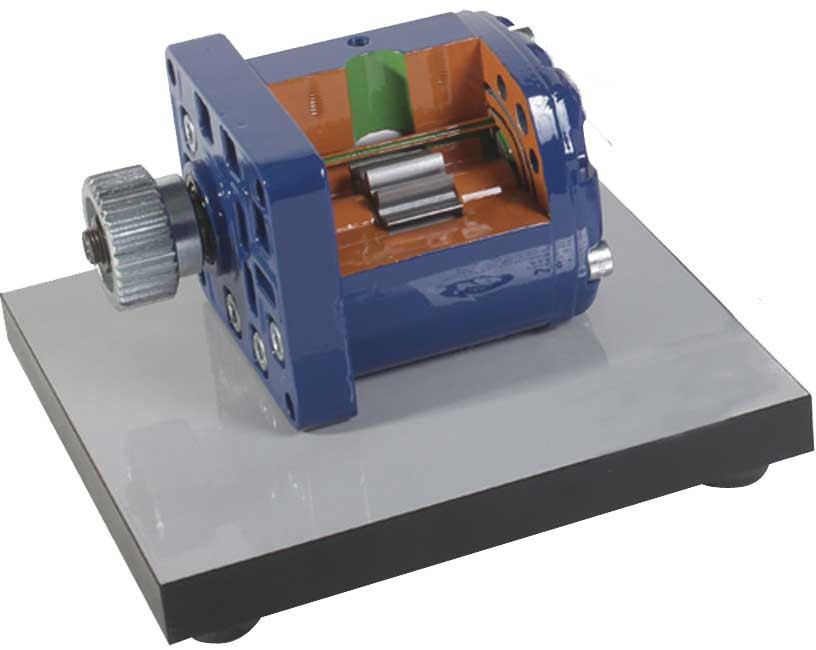

品番：13101M
ギヤ式油圧モータカットモデル
ゴム足付き木製台座
寸法/重量：約200x200xH140mm 約3kg
使用される素材種類は、写真と異なる場合がございます。
|
| |
|
|
| |
|
| |
|
 |
 |
| |
|
| クリックすると画像が拡大します |
クリックすると画像が拡大します |
| |
|

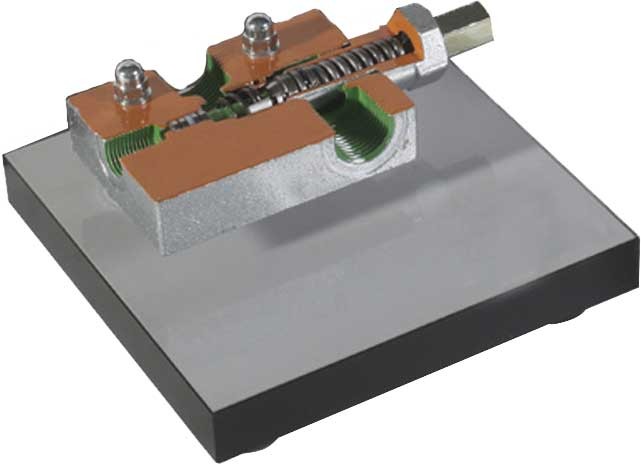

品番：13105S
圧力調整バルブカットモデル
寸法：W150xD150xH100mm 約1kg
|

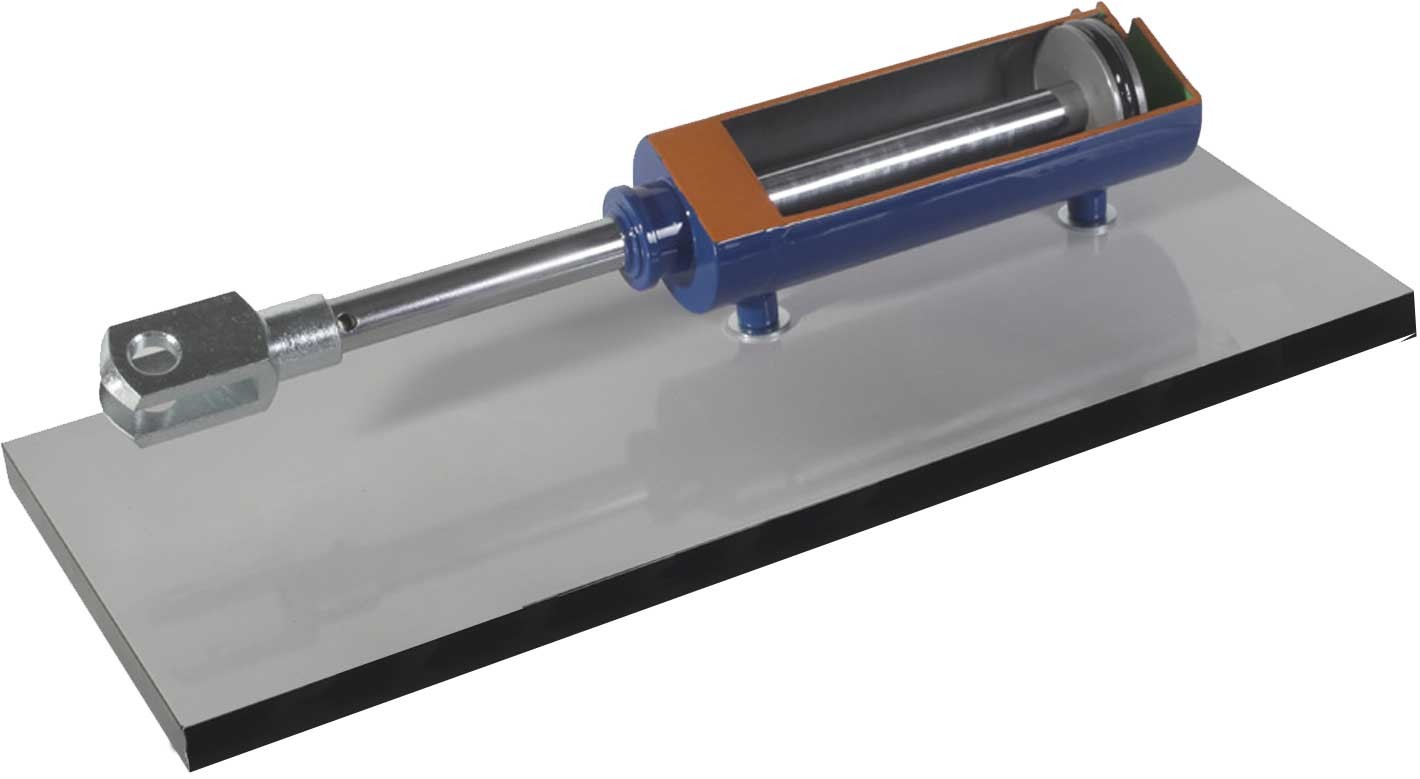

品番：13104M
単動式ピストンカットモデル
寸法：W500xD200xH140mm 約3kg |
| |
|
|
| |
|
 |
|
| |
|
| クリックすると画像が拡大します |
|
| |
|

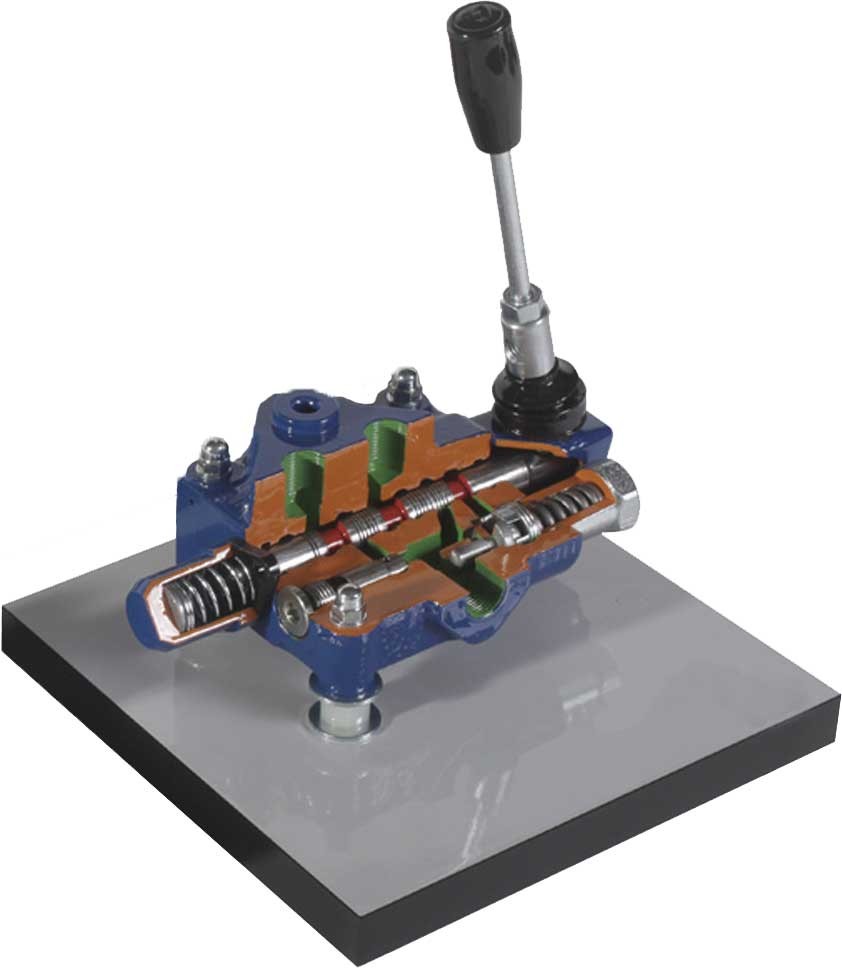

品番：13106M
手動式圧力分配バルブカットモデル
ゴム足付き木製台座
寸法：W200xD200xH280mm 約1.5kg
使用される素材種類は、写真と異なる場合がございます。 |
|
| |
|
|
| |
|
 |
 |
| |
|
| クリックすると画像が拡大します |
クリックすると画像が拡大します |
| |
|

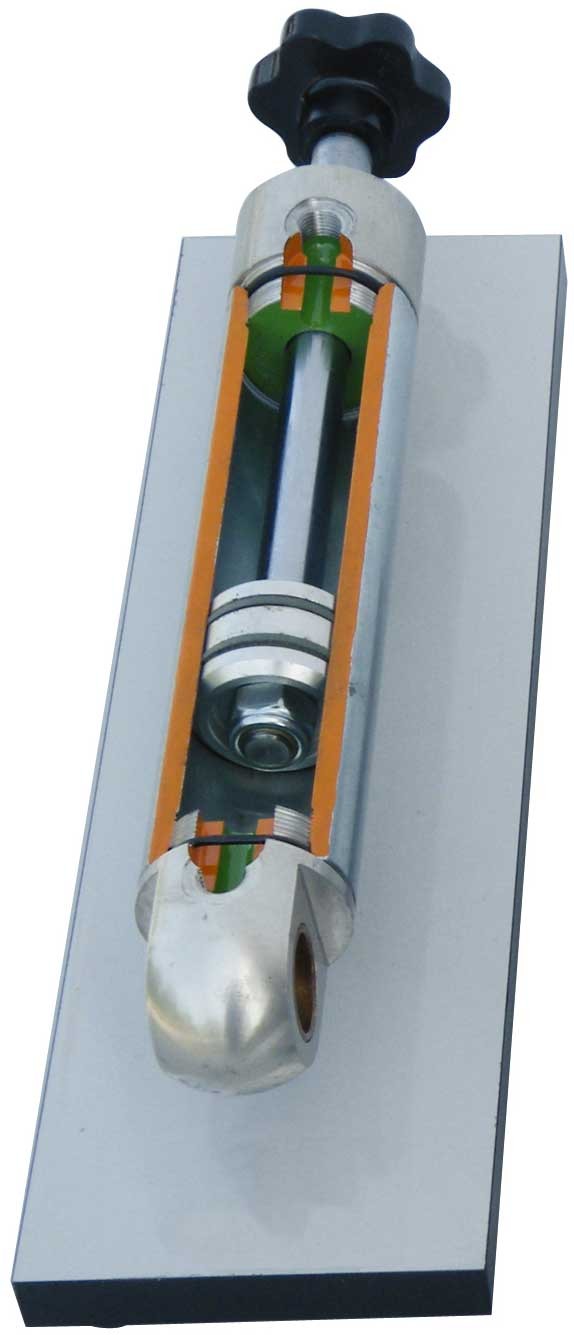

品番：13107M
複動式油圧シリンダーカットモデル
ゴム足付き木製台座
寸法：W120xD400xH150mm 約3kg
使用される素材種類は、写真と異なる場合がございます。
|

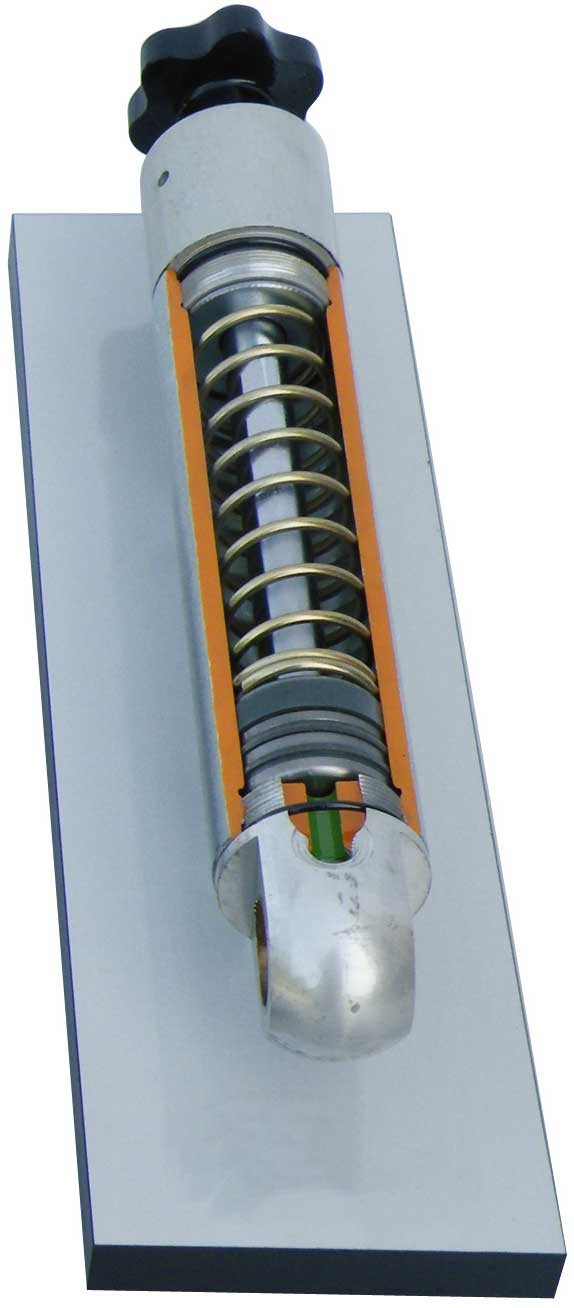

品番：13109M
単動式油圧シリンダーカットモデル
ゴム足付き木製台座
寸法：W120xD400xH150mm 約3kg
使用される素材種類は、写真と異なる場合がございます。
|
| |
|
| |
|
| |
|
| |
|
| オーダーメイド製品 |
| |
各種カットモデルのオーダー制作を承ります。
お客さまからの支給品（又は弊社でのご用意も可能）を利用してカット方法や仕上げ方法、展示台座形状等を弊社専門スタッフと共に決定致します。
モーターによる作動やLED照明によるライトアップ等さまざまな展示を実施致します。 |
| |
| |
 |
| |

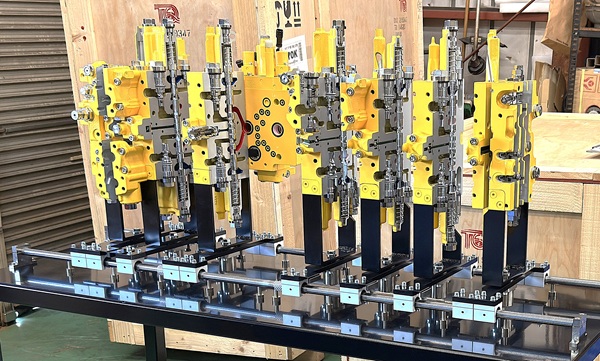

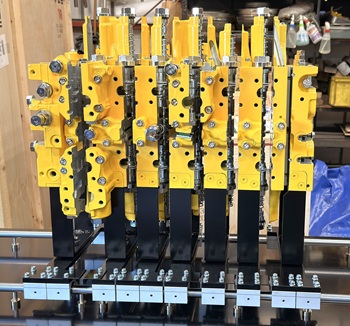

コントロールバルブを縦方向に分割カット加工
レール機構により展開及び回転ができます。 |
| |
|
 |
 |
|
|
| |
|
| オーダーメイド製品 参考写真 |
| |

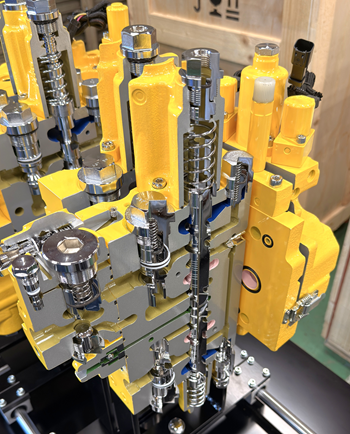

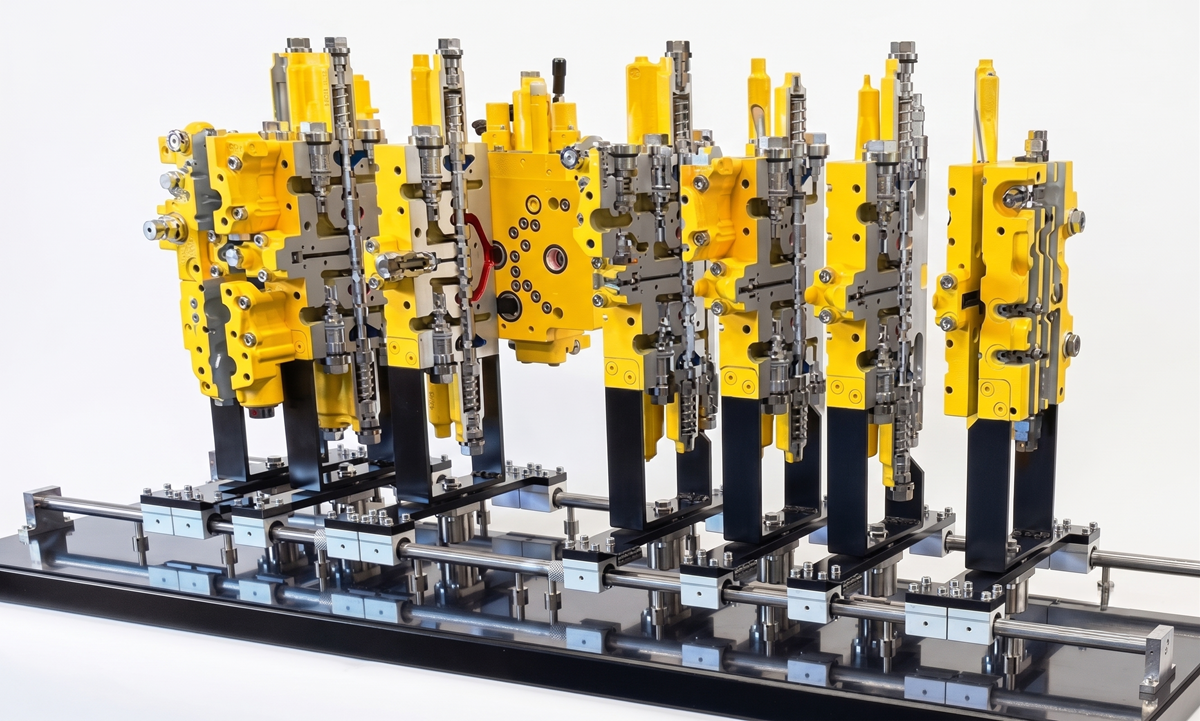

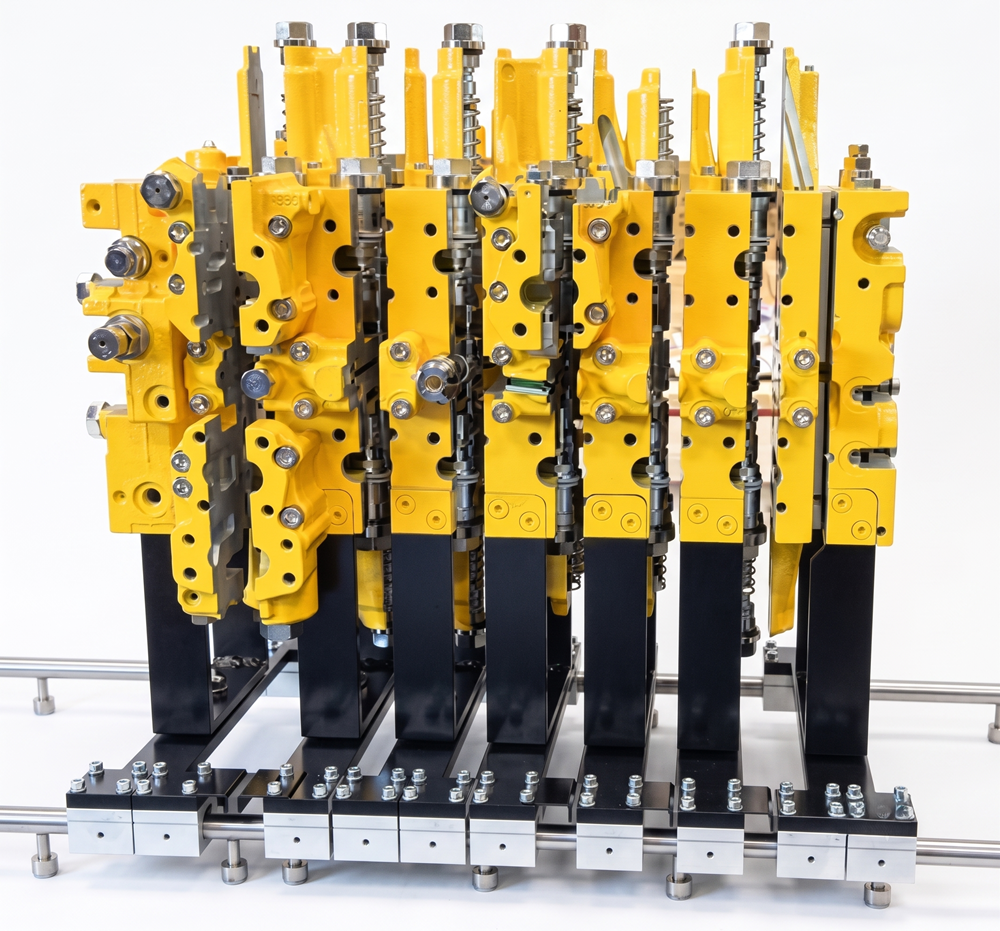

コントロールバルブ（操作弁）カットモデル

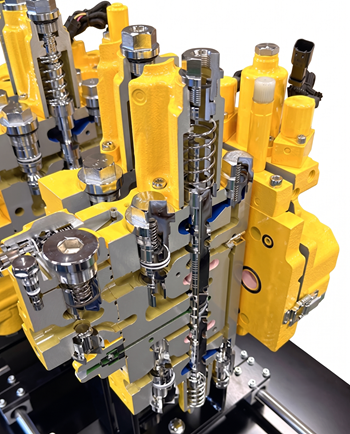

複雑な油圧システムを理解するため、コントロールバルブを展開加工し内部スプールや電磁弁が手動操作できる様にします。塗装及びメッキ仕上げ処理され鋼製キャスター付き架台に設置されています。
完成寸法（参考）：約W1700xD700xH1500mm 約500kg
|
