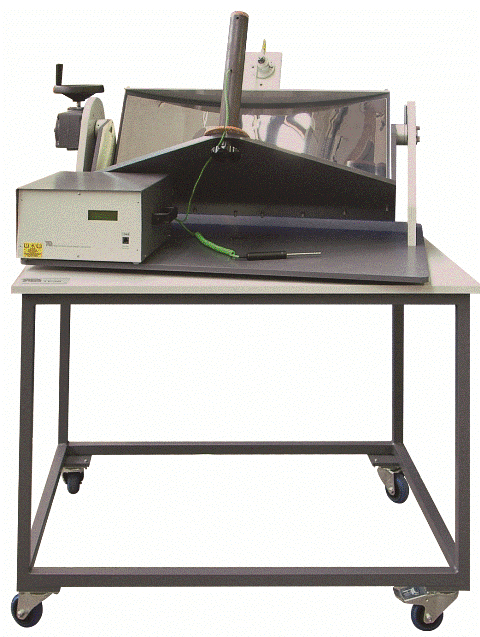

TE38 太陽光集熱実験装置

移動可能な台車に搭載された装置は、太陽光エネルギーを収集する原理、利点、限界を理解します。
装置は高度に研磨されたステンレス製パラボラ反射鏡、銅製シリンダー形状を持つエネルギーコレクタ、ターンテーブルと表示ユニットで構成されています。
反射鏡の水平、垂直位置を調節しながら太陽光エネルギーをエネルギーコレクタに集めることができ、サイズの異なる4種類のコレクタは、種々な集光比での実験を行います。また取り外しができる透明カバーは、シールド有無でのコレクタの特性を比較することができます。反射鏡支持体には日射計が取り付けられており、太陽放射エネルギー量を計測することができ、表示ユニットは、コレクタ温度と周囲温度、日射量をデジタル表示します。
オプション(別売)のデータ自動収集システムVDAS-B(別売)を使用することで、各種データをリアルタイムにPC(別売)に収集すると共に、実験結果を解析することができます。



クリックすると画像が拡大します

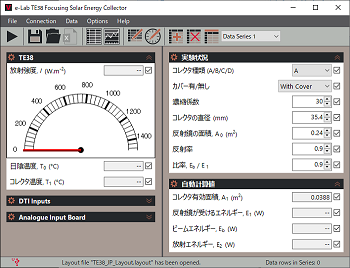

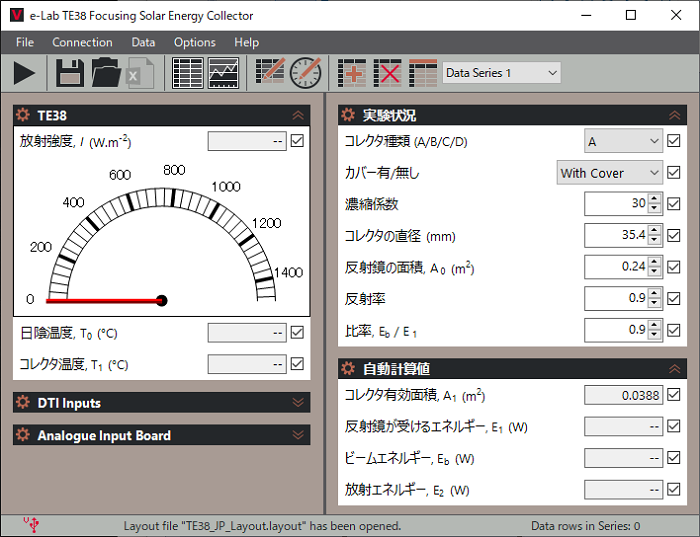

VDAS-B(別売)ソフト画面

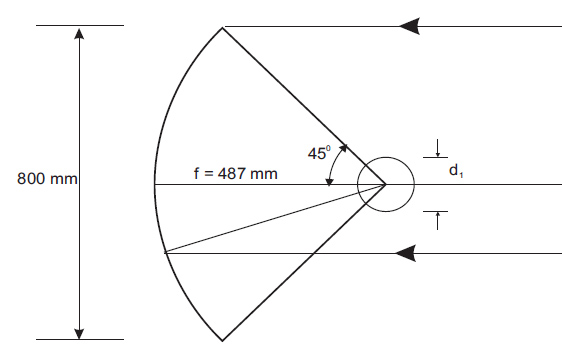

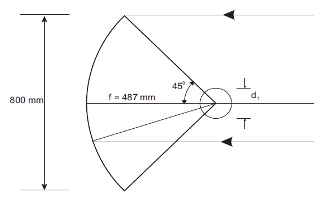

参考図  クリックすると拡大します

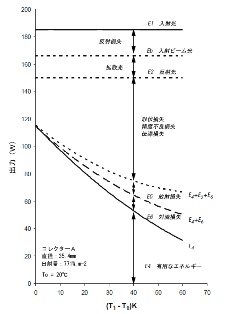

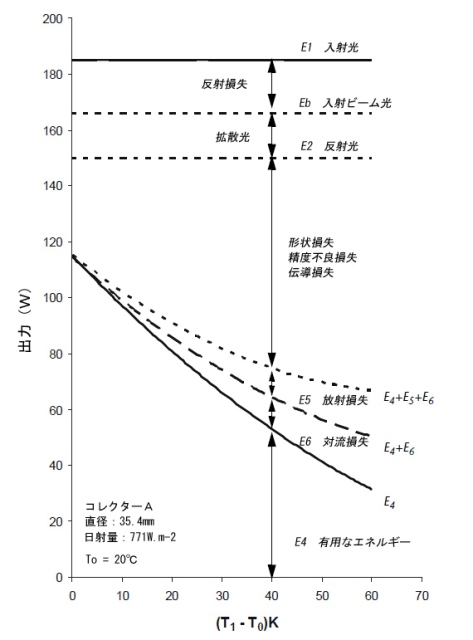

参考グラフ  クリックすると拡大します



オプション(別売)
 VDAS-B データ自動収集システム
実験計測データ(温度、流量、圧力、角度、揚力、抗力、回転数、トルク等)をリアルタイムにコンピュータへ表示し、収集されたデータを計算・図表化する事ができます。

 VDAS-elab リモート実験システム
離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです


TE38仕様
本体寸法・重量 :1100 x 850 x H1530mm、約80kg
表示ユニット寸法・重量 :400 x 350 x H180mm、約7kg
電源 :AC100V又はAC200V  50/60Hz
パラボラ反射鏡 :ステンレス製
コレクタ種類 :4種類(異なる直径と表面積を持つ)
集光比(反射鏡-コレクタ) :15、20、25、30
デジタル表示 :コレクタ温度、周辺温度、日射量
操作温度範囲 :+5℃から+40℃
