| スターリングエンジン性能実験装置 |
 |
| |
シリンダー内のガスを加熱・冷却し、その体積変化による熱エネルギーを仕事に変換する、カルノーサイクルに近い熱機関で熱工学の実演にはとても適した教材です。エンジンで発生した動力をモータ発電機で電気エネルギー（W）又はトルクメータで機械エネルギー（Nm）に変換します。また、外部電源（別売）を使用した冷凍サイクル実験も行うことができます。

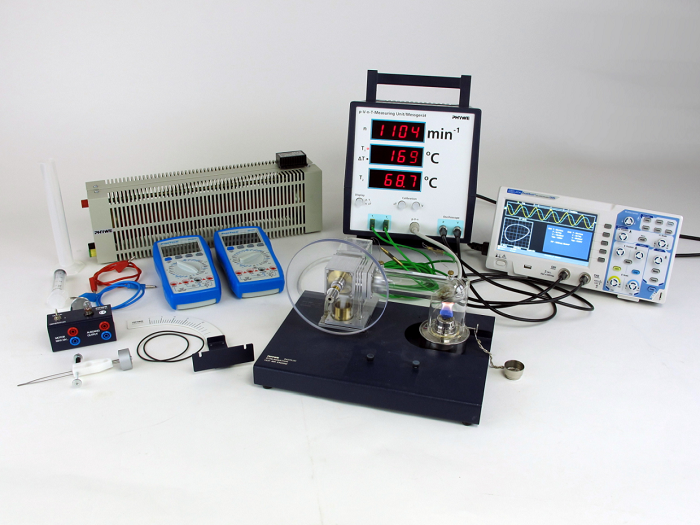

付属のインターフェースとソフトウェアは、シリンダ内圧力（kPa）、回転数（rpm）、シリンダ内容積（cm3）とクランク角度、ディスプレーサ加熱側と冷却側温度データをPC（別売）へリアルタイムに表示・P-V線図を描画し、スターリングエンジンの効率を推定することができます。
|
| |
| |
 |
| |

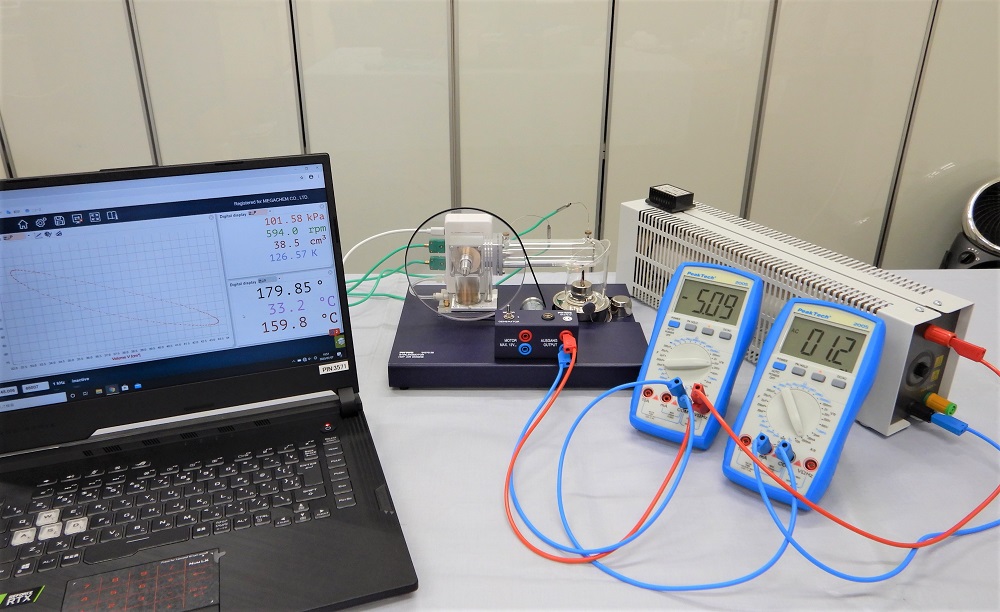

参考写真（電気出力実験） クリックすると写真が拡大します
上記写真にはオプション（別売）の可変抵抗器とデジタルマルチメータ、ノートPCが含まれています
|
| |
| |
| |
| 4372C 部品構成 |
1.
|
04372-00 |
ガラス製スターリングエンジン |
| 2. |
04372-01 |
モータ発電機ユニット |
| 3. |
04372-02 |
トルクメータ（プローニーブレーキ） |
| 4. |
32154-00 |
アルコールランプ |
| 5. |
04372-04 |
アルコールランプ用チムニー |
| 6. |
07361-01 |
赤色配線ケーブル500mm（2本） |
| 7. |
07361-04 |
青色配線ケーブル500mm（3本） |
| 8. |
04372-10 |
データロガーモジュール 熱伝対2本入 |
| 9. |
14580-61 |
measureLAB ソフトウェア |
| |
| ※上記各部品は単品でも購入可能です |
|
|
 |
| |
|

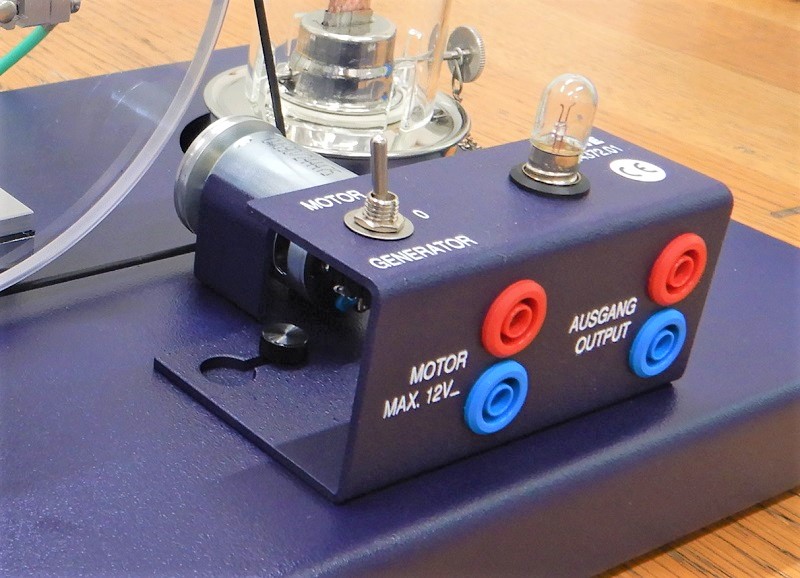

モータ発電機ユニット取付写真 |
| |
|
|
 |
|
 |
| |
|
|

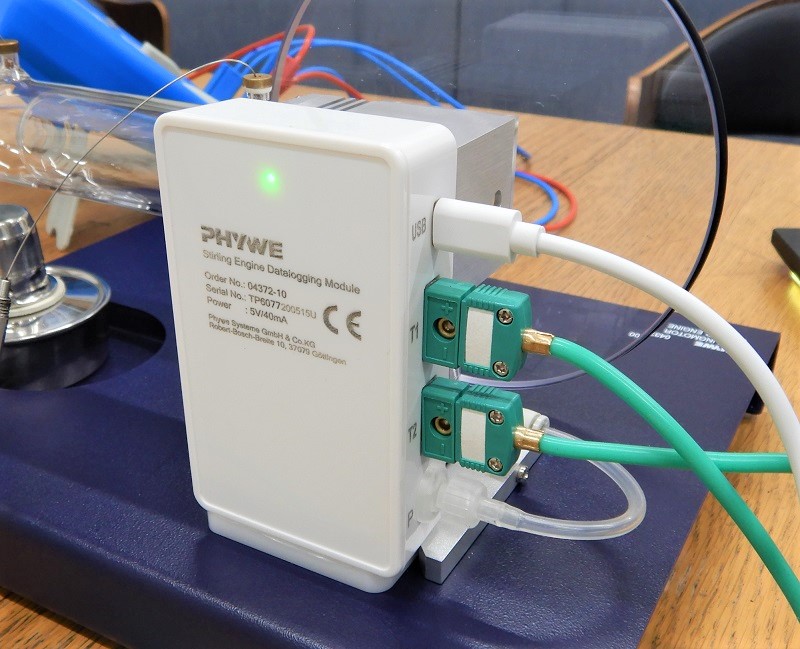

| データロガーモジュール取付写真 |
|

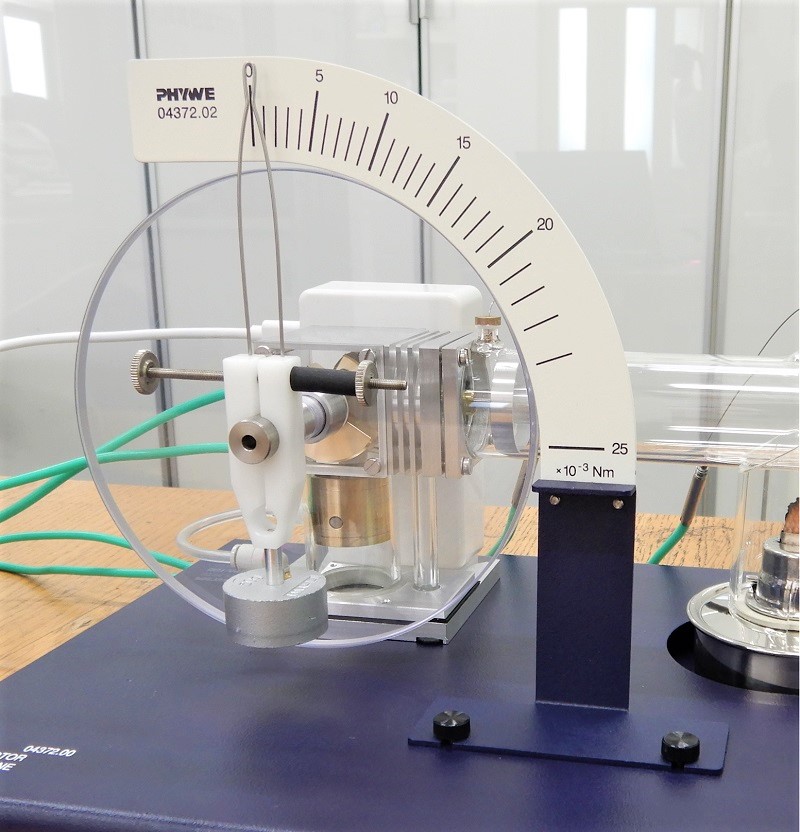

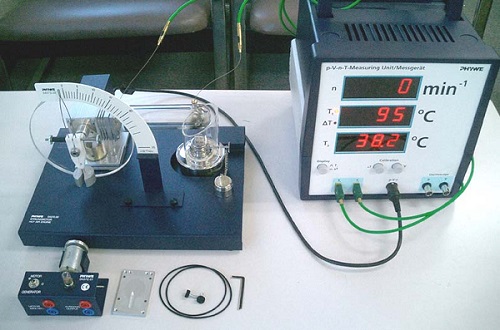

トルクメータ（プローニーブレーキ）取付写真 |
|
| |
| |
 |
| |

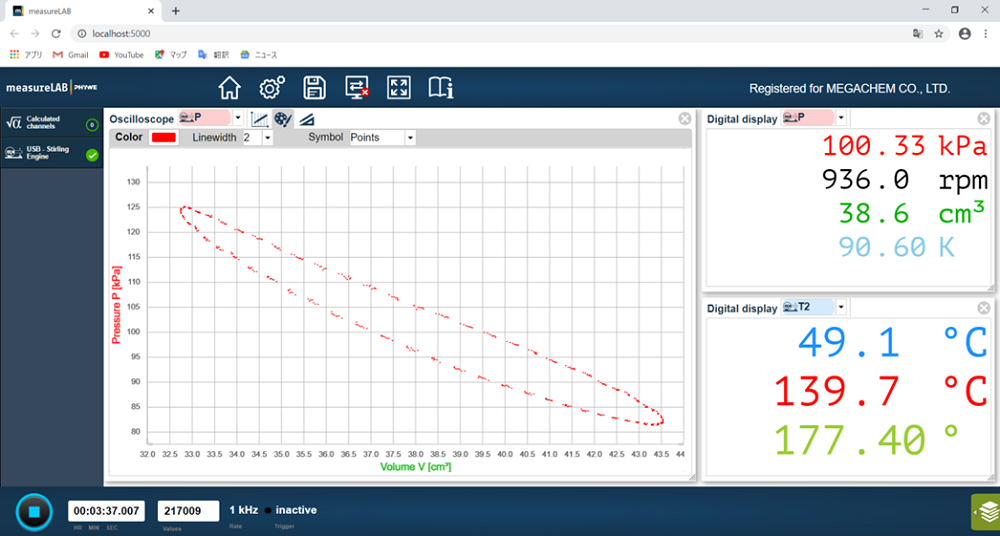

P-V線図測定画面参考図（PC別売）
※ソフトウェアは英語版となりますのでご了承ください
measuerLAB ソフトウェアのダウンロードサイトへ（14580-61） |
| |
| 参考写真 クリックすると写真が拡大します |
| |
| |
| |
| 4372C 技術仕様 |
| |
| 04372-00 ガラス製スターリングエンジン |
|
| 寸法・重量 |
：290Lx200Dx150Hmm 約700g |
| 回転数 |
：最大約800～900rev.min-1（無負荷時） |
| 最大出力 |
：約1W |
| パワーピストン容積 |
：最小=32cm3 最大＝44cm3 |
注意：回転センサの計測許容範囲は1000 rev.min-1までです。
それ以上の回転数になるとセンサ表示が誤作動しますので、
1000 rev.min-1以上にならないように制御してください。 |
| |
|
| 04372-01 モータ発電機ユニット |
|
| モータ供給電圧 |
：最大12V（冷凍サイクル運転） |
| 豆電球 |
：4V/40mA |
| ベルト直径 |
：150mm（円周約475mm） |
| |
|
| 04372-02 トルクメータ（プローニーブレーキ） |
|
| 測定レンジ |
：0~25.10-3Nm |
| 分解能 |
：1・10-3Nm |
| |
|
| measureLAB ソフトウェア動作環境 |
|
| OS |
：Windows 8/10/Mac 10.9以降 |
| CPU |
：Core 2 Duo 2GHz, i5 2.4GHz以上 |
| 必要メモリ |
：4GB以上 |
| 必要ディスク容量 |
：必要ディスク容量 8GB以上 |
| ディスプレイ |
: 1280×720以上 |
| ファイル出力 |
：CSV, EXCEL形式 |
| ※ソフトウェアは英語版となりますので予めご了承ください。 |
|
| |
| |
| |
| |
クリックすると写真が拡大します |
冷凍サイクル実験
外部電源（最大DC12V）を使用してモータを駆動し、冷凍サイクルを実演することができます。

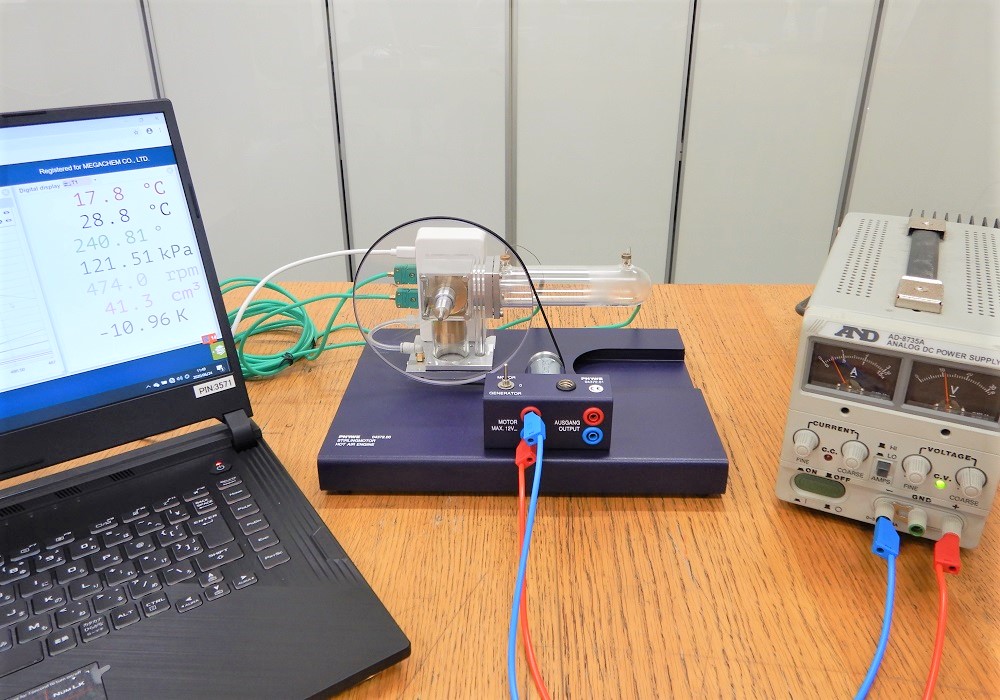

左の写真は、安定化電源（別売）を使用した実験例で、ディスプレーサ加熱側の温度が低下していることがわかります。
|
|
| |
| |
  スターリングエンジンカタログ ダウンロード（1600KB） |
| |
 measuerLAB ソフトウェアのダウンロードサイトへ（14580-61） |
| |
| |
| 追加オプション（別売） |
| |
| |

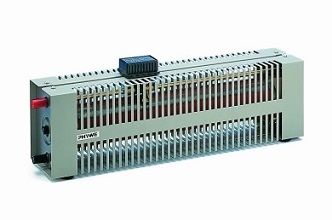

| 可変抵抗器 型式：06116-02 |
|
| |
|
モータ発電機ユニットと接続して、スターリングエンジンに可変抵抗を与えることができます。
抵抗値：330オーム、±10％
高負荷容量：1.0 A
短期負荷：最大1.4A 15分
寸法：L420×D90×H150 mm
|
 |
| |
|
| |
|
|

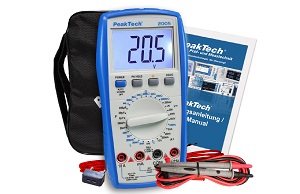

| デジタルマルチメータ 型式：07129-00 |
|
| |
|
可変抵抗器を使用した実験において、スターリングエンジンから出力される電圧・電流値を計測します。
DCV、ACV、DCA、ACA、ダイオードチェック
導通チェック(ブザー) |
参考写真 |
|
| |
| |
|
| |
| |
| |
|
|
| |
| 参考動画（電気出力） オプションとPC(別売）が含まれています |
| |
| |
|
|
| |
| 参考動画（トルク計測） PC(別売）が含まれています |
| |
| |
| |
| |
| 旧モデルにデータロガーモジュールを取付 |
| |
| 旧モデルのデジタル表示機をご利用のお客様は、データロガーモジュールとmeasureLABソフトウェアを購入して頂くことで、PC（別売）上で、P-V線図描画及びデータ収集を行うことができます。 |
| |
| |
 |
| |
| 旧モデル（4732C）参考写真 |
| |
| 必要部品 |
| 04372-10 |
データロガーモジュール |
| 14580-61 |
measureLAB ソフトウェア |
|
| |
| measuerLAB ソフトウェアのダウンロードサイトへ（14580-61） |
| |
 |
 |
| |
|

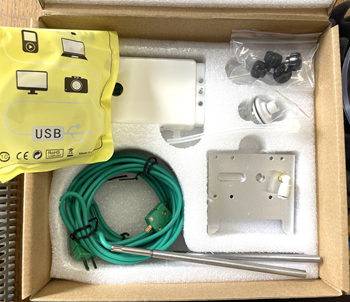

データロガーモジュール（04372-10）
熱伝対（2本入）が含まれています
参考写真 |
ガラス製スターリングエンジンに
データロガーモジュール（04372-10）を組付け
参考写真 |
| |
|
| |
|
 |
 |
| |
|

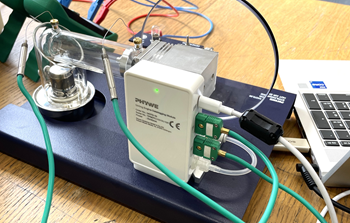

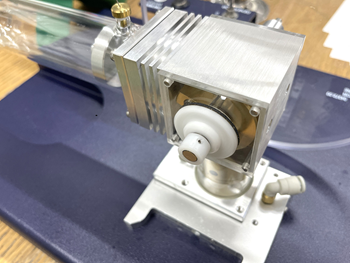

ガラス製スターリングエンジン に
データロガーモジュール回転センサ部品を組付け
参考写真 |

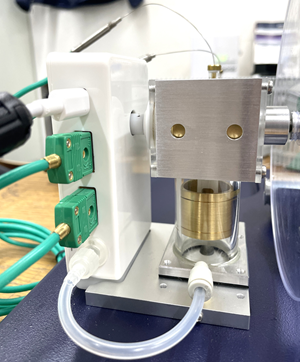

ガラス製スターリングエンジン に
データロガーモジュールを組付け完了
参考写真 |
|
