SOLAR 4 サンランナー・スターリングエンジン



太陽の熱エネルギーを利用した動力発生は、このサンランナーを使用してドラマチックに実演出来ます。
サンランナーにパラボラ反射鏡(別売)、三脚(別売)を取付けることで、スターリングエンジン先端に太陽光を集熱しβ型スターリングエンジンを勢いよく作動させます。
サンランナーは、ピストンとディスプレーサーが同軸(串形)に取り付けられた機構でベアリングやクランク・ケースカバーが使用され、冷却部との温度差があれば約2000RPMの回転が得られます。アルコール・ランプやバーナーでディスプレーサ先端部を加熱しても作動出来ます。加熱により冷却部分との温度差が少なくなるとスターリングエンジンは作動しません。

※SOLAR4には、パラボラ反射鏡(別売)、三脚(別売)が付属されておりません。
SOLAR4サンランナーの底は、別売りのカメラ用三脚ネジ径1/4inch(6.35mm)が取付けられる構造となっています。

【別売りオプション】
MIRROR-4 パラボラ反射鏡
STAND-4 三脚

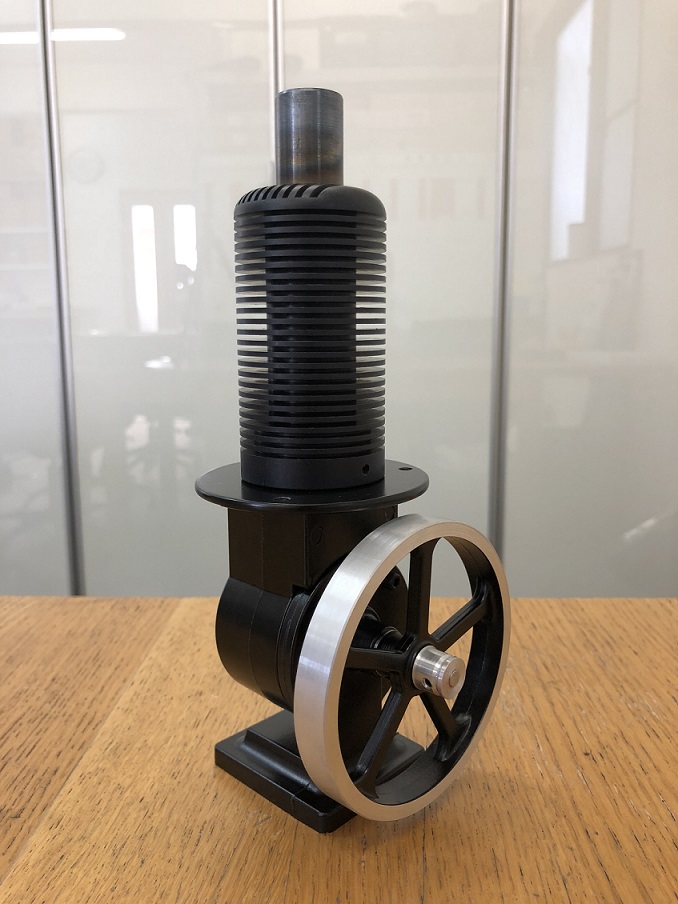

 SOLAR4 単体写真 別売りのパラボナ反射鏡MIRROR-4
三脚

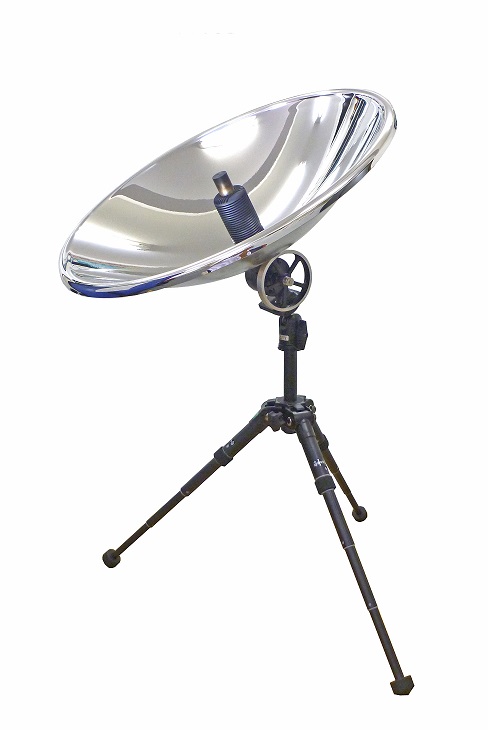

STAND-4取付状況写真
クリックすると画像が拡大します


SOLAR-4 サンランナー・スターリングエンジン寸法と重量】
寸法:100Lx90Dx200Hmm
重量:約800g


追加オプション(別売)
MIRROR-4 パラボラ反射鏡
直径:485mm
高さ:120mm
開口:φ52mm
材質:ポリカーボネート(鏡面コーティング)
重さ:700g
STAND-4 三脚
三脚高さ:約230~560mm
折り畳み時(収納時)寸法:L220x100mm 800g
取付ネジ径1/4inch(6.35mm)

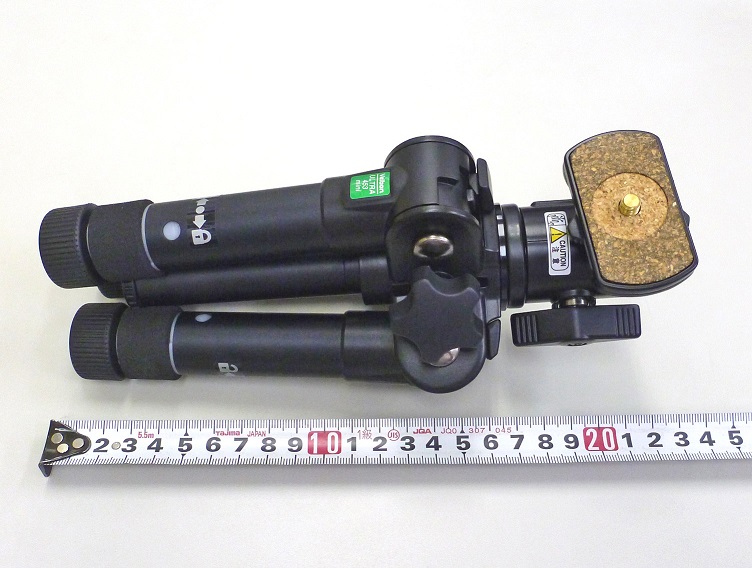

別売りの三脚STAND-4

 参考動画 ※動画にはパラボラ反射鏡と三脚が含まれています。9/5PM4:00撮影(晴れ、気温30度)


その他スターリングエンジンカタログ
 ダウンロード(178KB)(右クリックで対象をファイルに保存
