ポンプ・モータ・バルブカットモデル

身の周りの機械、電化製品や自動車等に多く使用されているポンプやモータ、バルブのカットモデルです。
下記製品以外にも、ご要望に応じた製品のカット加工を承ります。



クリックすると画像が拡大します

クリックすると画像が拡大します。

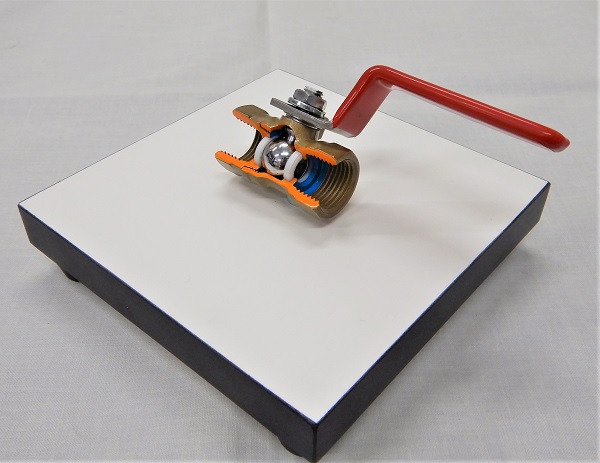

品番:13130S
ボールバルブカットモデル

寸法/重量:約150x150xH150mm  約1kg


品番:13132S
プラグバルブ(一方向)カットモデル

寸法/重量:約150x150xH150mm  約1kg




クリックすると画像が拡大します

クリックすると画像が拡大します。
品番:13134S
ゲートバルブカットモデル

寸法/重量:約150x150xH150mm  約1kg


品番:13136S
圧縮ボールバルブカットモデル

寸法/重量:約150x150xH100mm  約1kg




クリックすると画像が拡大します


クリックすると画像が拡大します。
品番:13120S
空気圧作動式ボールバルブカットモデル

寸法/重量:約200x250xH300mm  約5kg


品番:13122S
スチーム用ゲートバルブカットモデル

寸法/重量:約150x150xH200mm  約1.0kg

   ページ上部に戻る

クリックすると画像が拡大します


クリックすると画像が拡大します。
品番:13124S
電気作動式ボールバルブカットモデル

寸法/重量:約150x200xH150mm  約2kg


品番:13126S
3方向ボールバルブカットモデル

寸法/重量:約150x200xH150mm  約2kg




クリックすると画像が拡大します

クリックすると画像が拡大します。
品番:13128S
サイドドレーン付きボールバルブカットモデル

寸法/重量:約150x200xH150mm  約2kg


品番:13138S
ラインストレーナカットモデル

寸法/重量:約150x150xH100mm  約1kg

   ページ上部に戻る


クリックすると画像が拡大します


クリックすると画像が拡大します。
品番:13140S
逆止弁(チェックバルブ)カットモデル

寸法/重量:約150x150xH100mm  約1kg


品番:13142S
ドレーン付逆止弁カットモデル

寸法/重量:約150x150xH100mm  約1kg




クリックすると画像が拡大します

クリックすると画像が拡大します。
品番:13144S

減圧弁カットモデル

寸法/重量:約100x100xH50mm  約1kg


品番:13146S
スロットルバルブカットモデル

寸法/重量:約250x200xH200mm  約3kg

   ページ上部に戻る


クリックすると画像が拡大します

クリックすると画像が拡大します。
品番:13161S

ソレノイドバルブカットモデル

寸法/重量:約200x200xH150mm  約1kg


品番:13162S
安全バルブカットモデル

寸法/重量:約200x200xH100mm  約0.5kg




クリックすると画像が拡大します

クリックすると画像が拡大します。
品番:13163S
バランスバルブカットモデル

寸法/重量:約250x250xH200mm  約1kg


品番:13164S
ダイヤフラムバルブカットモデル

寸法/重量:約250x250xH200mm  約3kg

  ページ上部に戻る


クリックすると画像が拡大します

クリックすると画像が拡大します。
品番:13165S
マニホールドバルブカットモデル

寸法/重量:約250x250xH150mm  約1kg


品番:13166S
手動バルブ付きマニホールドカットモデル

寸法/重量:約250x250xH100mm  約1kg

  ページ上部に戻る


クリックすると画像が拡大します

クリックすると画像が拡大します。
品番:13167S
手動バルブ付きマニホールドカットモデル(フローメータ付)

寸法/重量:約250x250xH100mm  約1kg


品番:13168S
制水弁カットモデル

寸法/重量:約250x300xH150mm  約2kg




クリックすると画像が拡大します

クリックすると画像が拡大します。
品番:13169S
フローティングボールバルブカットモデル

空気圧作動式のボールバルブ

寸法/重量:約250x250xH150mm  約1kg


品番:13170S
サーモスタティックバルブカットモデル

温度調整弁

寸法/重量:約250x300xH150mm  約2.5kg

  ページ上部に戻る


クリックすると画像が拡大します

クリックすると画像が拡大します。
品番:13171S
3Wバルブカットモデル

3方向4接続

寸法/重量:約250x250xH100mm  約1.5kg


品番:13172S
4Wバルブカットモデル

4方向4接続

寸法/重量:約250x250xH100mm  約1.5kg

  ページ上部に戻る

クリックすると画像が拡大します

クリックすると画像が拡大します。
品番:13154S
フートバルブカットモデル

寸法/重量:約150x150xH150mm  約1kg


品番:13156S
チェックバルブカットモデル

ステンレスフィルター付き

寸法/重量:約250x250xH100mm  約1.5kg

  ページ上部に戻る

クリックすると画像が拡大します。



クリックすると画像が拡大します。
品番:13200M
ボールバルブカットモデル

BC F型ボールバルブ、サイズ:1 1/2B (40A)、KITZ製

ハンドルを回して作動を実演できます。
寸法:W250xD200xH200mm 約10kg


品番:13201M
グローブバルブカットモデル

BC F型グローブバルブ、サイズ:1 1/2B (40A)、KITZ製

ハンドルを回して作動を実演できます。
寸法:W200xD200xH250mm 約10kg



クリックすると画像が拡大します。

クリックすると画像が拡大します。
品番:13202M

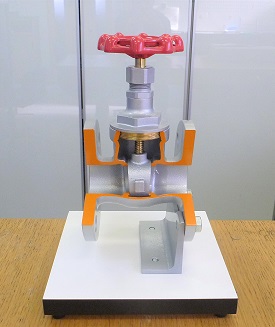

ゲートバルブカットモデル

BC F型ゲートバルブ、サイズ:1 1/2B (40A)、KITZ製

ハンドルを回して作動を実演できます。
寸法:W200xD200xH300mm 約10kg
品番:13203M

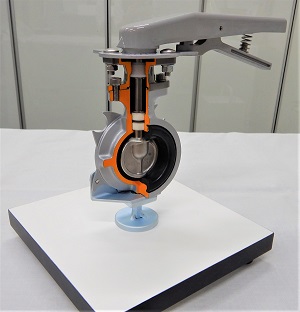

バタフライバルブカットモデル

アルミ製レバー式バタフライバルブ、サイズ:1 1/2B (40A)、KITZ製

手動で作動を実演できます。
寸法:W400xD300xH400mm 約10kg
   ページ上部に戻る


クリックすると画像が拡大します


クリックすると画像が拡大します。
品番:13076M
エンジンポンプカットモデル

2サイクルエンジン、排気量25cc、最大吸込揚程6m

寸法/重量:約300300xH400mm  約6kg


品番:13078M
渦巻式エンジンポンプカットモデル

2サイクルエンジン、排気量46cc、最大吸込揚程8m

寸法/重量:約400x300xH400mm  約10kg

  ページ上部に戻る

クリックすると画像が拡大します


クリックすると画像が拡大します。
品番:13071M
レシプロ式コンプレッサカットモデル

寸法/重量:約400x400xH600mm  約30kg


品番:13074M
エアーコンプレッサーカットモデル


ハンドルを回して作動を実演できます。

寸法/重量:約200x300xH350mm  約8kg
  ページ上部に戻る


クリックすると画像が拡大します

クリックすると画像が拡大します。
品番:13072
エアーコンプレッサーカットモデル

タンク容量24L、モータ出力2HP、消費電力1500W
最大圧力0.8Mp、吐出量222L/min、圧力計(吐出圧、タンク圧)

寸法/重量:約300x600xH600mm  約25kg


品番:13075M
スクリューポンプカットモデル


寸法/重量:約400x300xH300mm  約25kg

  ページ上部に戻る




クリックすると画像が拡大します。

クリックすると画像が拡大します。
品番:13080S
冷蔵システムカットモデル
圧縮機(コンプレッサ)、凝縮器、受液器、送風機(放熱用)

寸法/重量:約700x500xH450mm  約20kg


品番:13082M
コンプレッサーカットモデル

寸法/重量:約250x300xH300mm  約9kg

  ページ上部に戻る

クリックすると画像が拡大します。

クリックすると画像が拡大します
品番:13083M
開放型コンプレッサーカットモデル

寸法/重量:約250x300xH250mm  約8kg


品番:13084S

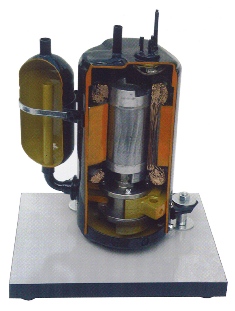

ロータリー式コンプレッサーカットモデル


寸法/重量:約250x300xH400mm  約9kg

  ページ上部に戻る

クリックすると画像が拡大します。

クリックすると画像が拡大します
品番:13085M
半密閉型コンプレッサーカットモデル

寸法/重量:約300x500xH400mm  約30kg


品番:13174S 蒸発圧力調整弁カットモデル
品番:
13175S 凝縮圧力調整弁カットモデル

寸法/重量:約160x250xH100mm  約0.5kg

  ページ上部に戻る

クリックすると画像が拡大します。

クリックすると画像が拡大します
品番:13176S

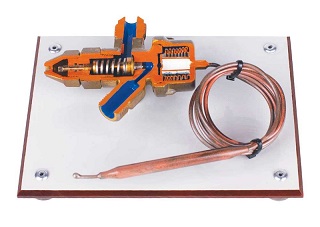

温度膨張弁カットモデル

寸法/重量:約150x200xH100mm  約0.5kg

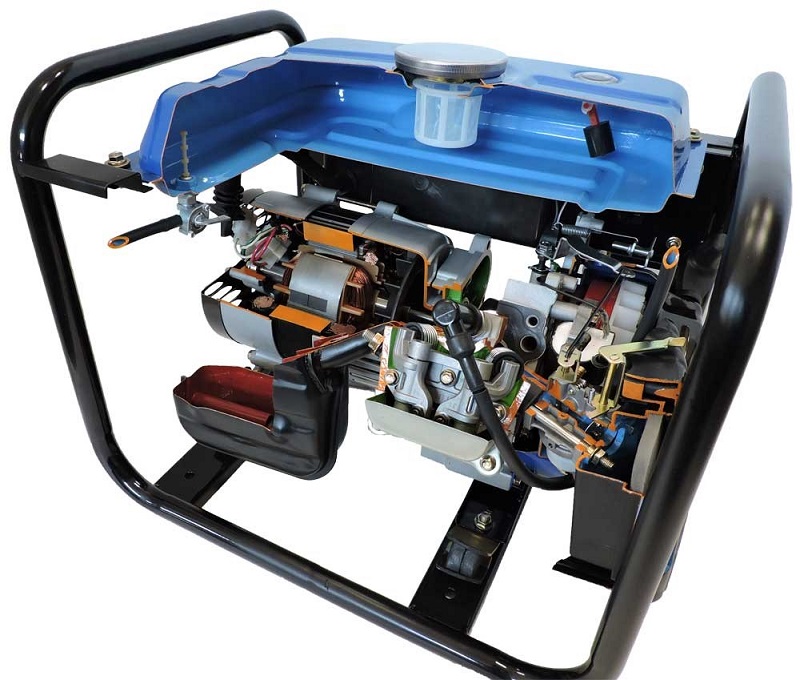

品番:13177S 発電機カットモデル

寸法/重量:約600x500xH500mm  約25kg

  ページ上部に戻る


クリックすると画像が拡大します
品番:10370S
ピストンポンプカットモデル

寸法/重量:約150x150xH150mm  約0.5kg


品番:10410M
ベーンポンプカットモデル

寸法/重量:約150x150xH200mm  約1.0kg




クリックすると画像が拡大します。

クリックすると画像が拡大します。
品番:10420M
ギヤポンプカットモデル

寸法/重量:約250x200xH300mm  約1.0kg


品番:10650M
自動車エアコンシステムカットモデル

寸法/重量:約1050x600xH400mm  約18kg

   ページ上部に戻る



クリックすると画像が拡大します。

クリックすると画像が拡大します。
品番:10651M
斜板式ピストンポンプカットモデル

寸法/重量:約300x200xH200mm  約8kg


品番:10652M
斜板式ピストンポンプカットモデル(可変機構付)

寸法/重量:約200x200xH200mm  約7kg




クリックすると画像が拡大します。

クリックすると画像が拡大します。
品番:10653M
斜板式ピストンポンプカットモデル(ダブルピストン型)

寸法/重量:約200x200xH200mm  約7kg


品番:10654M
スクロール式ポンプカットモデル

寸法/重量:約200x200xH200mm  約6kg

   ページ上部に戻る


クリックすると画像が拡大します。
品番:10655M
ベーン式ポンプカットモデル

寸法/重量:約200x200xH200mm  約7kg






クリックすると画像が拡大します。

クリックすると画像が拡大します。
品番:13010M
ダイヤフラム型手動式ポンプカットモデル

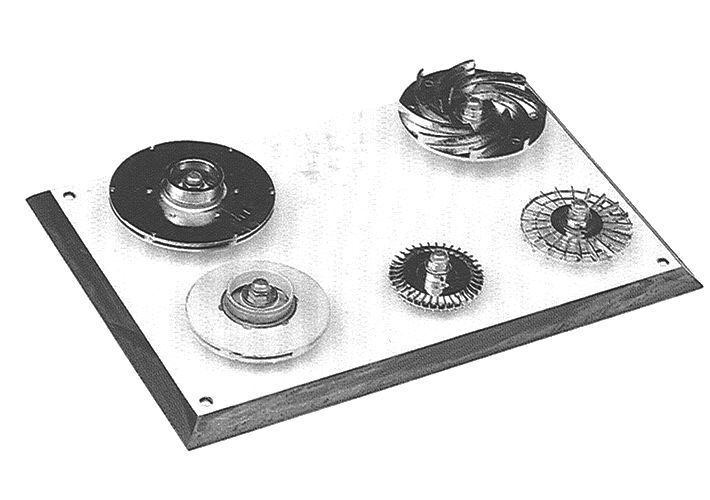

品番:13000S
各種ローター展示モデル

5種類の水ポンプローターが台座に固定されています。





クリックすると画像が拡大します。

クリックすると画像が拡大します。
品番:13050M

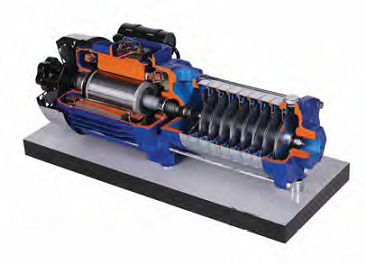

多段渦巻ポンプカットモデル


ハンドルを回して作動を実演できます。

寸法/重量:約600x300xH300mm  約16kg
品番:13060M
オープンローター型渦巻ポンプカットモデル

寸法/重量:約300x300xH250mm  約6kg
   ページ上部に戻る

クリックすると画像が拡大します。


クリックすると画像が拡大します。
品番:13088M
ブレーキ付き三相誘導モーターカットモデル


寸法/重量:約380x200xH250mm  約10kg

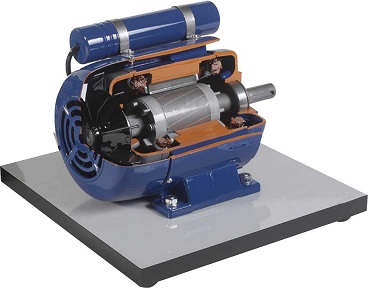

品番:13089M 単相誘導モーターカットモデル
品番:
13090M 三相誘導モーターカットモデル

寸法/重量:約300x300xH250mm  約9kg
   ページ上部に戻る



クリックすると画像が拡大します。

クリックすると画像が拡大します。
品番:13102M
オービタル式油圧モータカットモデル(ORBITAL)

寸法:W200xD200xH250mm 約8kg


品番:13101M
ギヤ式油圧モータカットモデル

寸法/重量:約200x200xH140mm  約3kg

   ページ上部に戻る



クリックすると画像が拡大します。

クリックすると画像が拡大します。
品番:13105S
圧力調整バルブカットモデル

寸法:W150xD150xH100mm 約1kg


品番:13104M
単動式ピストンカットモデル

寸法:W500xD200xH140mm 約3kg


クリックすると画像が拡大します。


クリックすると画像が拡大します。
品番:13108S
油圧ジャッキカットモデル

寸法:W400xD200xH150mm 約5kg
品番:13106M
手動式圧力分配バルブカットモデル

寸法:W200xD200xH280mm 約1.5kg
   ページ上部に戻る



クリックすると画像が拡大します。



クリックすると画像が拡大します。
品番:13107M
複動式油圧シリンダーカットモデル

寸法:W120xD400xH150mm 約3kg



品番:13109M
単動式油圧シリンダーカットモデル

寸法:W120xD400xH150mm 約3kg
   ページ上部に戻る


クリックすると画像が拡大します。



クリックすると画像が拡大します。

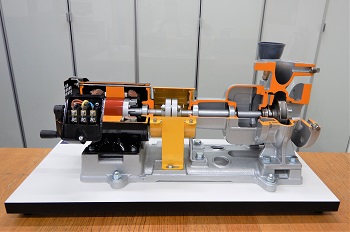

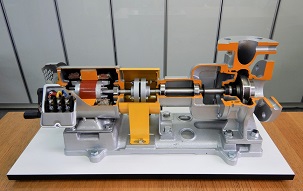

品番:13300M
遠心ポンプとモーターカットモデル

一般給水・冷温水循環・工業用水等に使用される
片吸込渦巻きポンプ(清水用)、揚程10.2Mで208L/min、
メカニカルパッキン又はグランドパッキン、
モーター0.75KW、エバラ製
ハンドルを回して作動を実演できます。
寸法:W740xD320xH350mm 約40kg

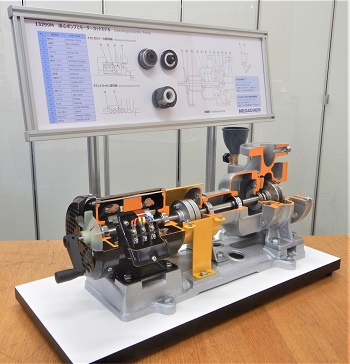

品番:13299M

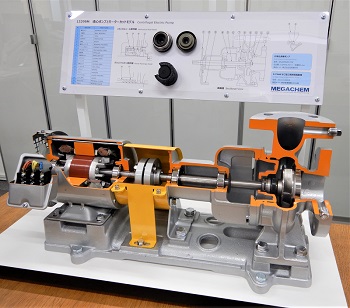

遠心ポンプとモーターカットモデル

一般給水・冷温水循環・工業用水等に使用される
片吸込渦巻きポンプ(清水用)、揚程10.2Mで208L/min、
メカニカルパッキン又はグランドパッキン、
モーター0.75KW、エバラ製
背面の説明パネル付き
(ポンプ断面図とメカニカル&グランドパッキン部品)

ハンドルを回して作動を実演できます。
寸法:W740xD320xH550mm 約45kg




   ページ上部に戻る

クリックすると画像が拡大します。

品番:13301M
多段ポンプカットモデル

給水・給湯用に使用される
多段渦巻ポンプ(清水用)
クローズド型羽根車、揚程18.5Mで80L/min
モーター0.4KW、エバラ製

ハンドルを回して作動を実演できます。
寸法:W500xD400xH300mm 約30kg




   ページ上部に戻る



クリックすると画像が拡大します。

クリックすると画像が拡大します。
品番:13302M
水中ポンプカットモデル

一般給水・簡易水道にしようされる
多段渦巻式水中ポンプ(清水用)、クローズド型羽根車、
揚程46Mで125L/min、モーター2.2KW、エバラ製

寸法:W400xD400xH600mm 約50kg



品番:13400M
空気圧縮機カットモデル

汎用の小型給油型コンプレッサー、タンクマウント型、吐出吸気量36L/min、タンク容量21L、モーター0.4KW、東芝製

ハンドルを回して作動を実演できます。
寸法:W600xD300xH650mm 約60kg
