燃料電池デモンストレーション
燃料電池のしくみをわかりやすく理解するために、特別に設計された燃料電池のデモンストレーションセットです。グループ実習や講義用に適した教材です。
水の電気分解によって水素と酸素を発生、蓄えられた水素と酸素を利用して燃料電池が電気を発生、電動ファンを回したり、ランプを点灯させます。 |
|
納期遅延に関するお知らせ:
メーカ生産遅れ等により、納期に大幅な遅れが発生しております。
御迷惑をお掛けして申し訳ございませんが、在庫切れの製品についてはご注文2.0ヶ月程度かかる状況ですのでご了承下さい。 |
|
|
|
|

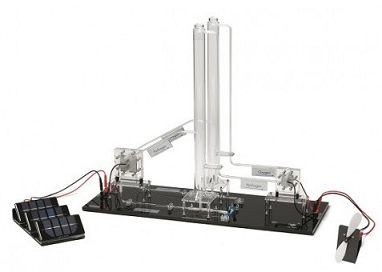

品番:D201 燃料電池デモンストレーションセット |
|
|

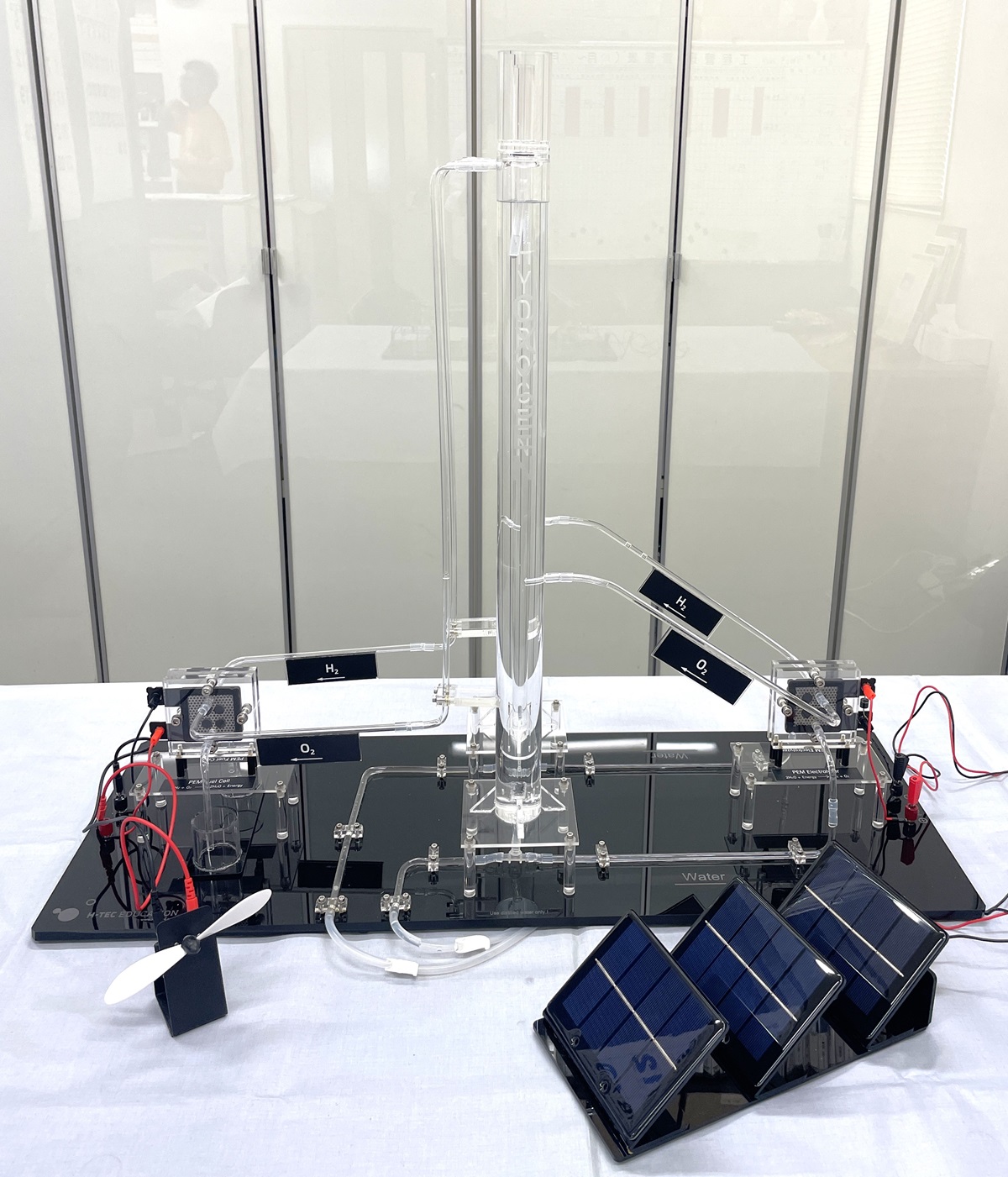

このセットは燃料電池の仕組みを分かりやすく説明するために製作されたデモンストレーションセットです。
ソーラーパネルによって水電気分解セルに供給された電気は水を電気分解し酸素と水素の気泡を発生します。気泡は透明の配管内を移動して中央のタンクにプクプクと蓄えられ、燃料電池セルへ供給され電気を発生しプロペラを回転させます。(日本語版取扱説明書付属)
運転には、キットの他に別売りのビデオライト(A149)や電源(A143)、蒸留水が必要となります。
また、燃料電池及び水電気分解装置は、目詰まりや劣化等により出力が低下します。セルは単体で購入することもできますのでご相談ください。
D201取扱説明書ダウンロード 1000KB |
|
|
|
参考写真 クリックすると画像が拡大します |
|
|

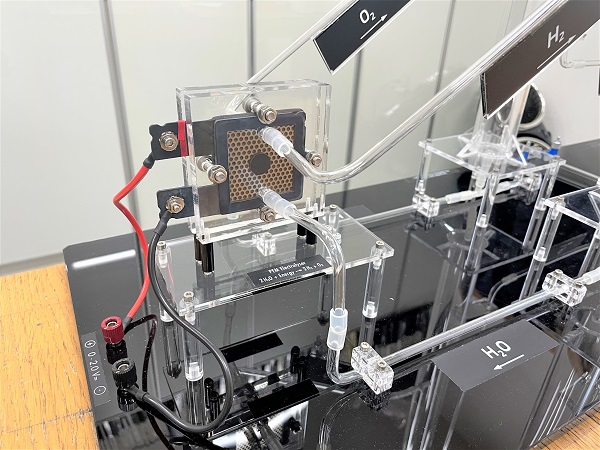

水電気分解セル部 参考写真

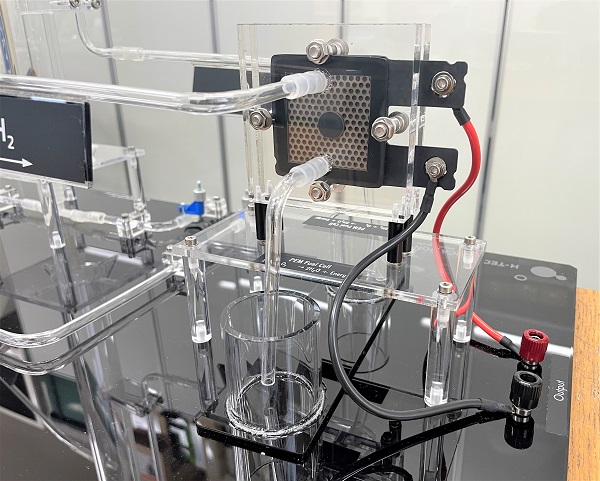

燃料電池セル部 参考写真

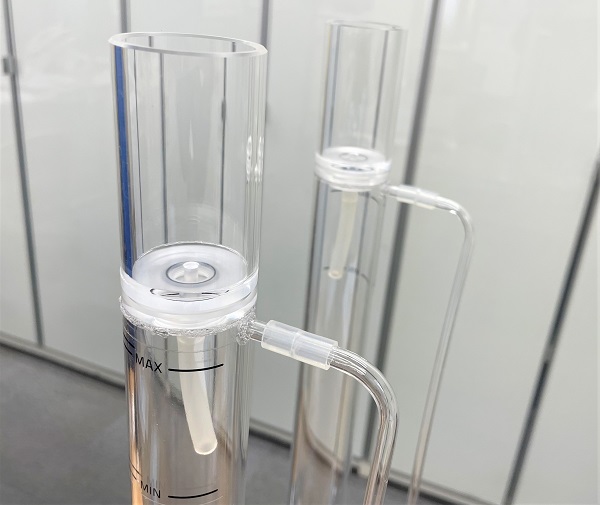

水素・酸素ガスタンク上部 参考写真
クリックすると画像が拡大します |
【D201仕様】 |
|
デモンストレーションセット |
寸 法 |
:W800 x D300 x H705 mm |
重 量 |
:4.8 kg |
|
|
水電気分解セル |
|
水電気分解セル数 |
:1 |
操作媒体 |
:蒸留水又は精製水 < 2 μS/cm |
|
|
許容動作電圧 |
:0 - 2 V DC |
許容動作電流 |
:0 - 5 A |
水素ガス定格発生量 |
:約 12 mL/min |
酸素ガス定格発生量 |
:約 6 mL/min |
寸法 |
:W80 x D50 x H100 mm |
|
|
ガスタンク |
|
水素側水タンク容量 |
:約500 ml |
酸素側水タンク容量 |
:約500 ml |
|
|
燃料電池セル |
|
燃料電池セル数 |
:1 |
電極触媒面積 |
:16 mm2 |
開放電圧 |
:約 1 V DC |
短絡電流 |
:約 3.3 A |
定格出力 |
:約 1.2 W |
寸法 |
:W80 x D50 x H100 mm |
|
|
ソーラーパネル |
|
有効面積 |
:約 180cm2 |
開放電圧 |
:約 2 V DC |
動作電流 |
:約 1 A |
寸 法 |
:W290 x D150 x H70 mm |
重 量 |
:500 g |
|
|
ファン |
|
出力 |
:10 mW |
寸 法 |
:W40 x D60 x H130 mm |
重 量 |
:90g |
許容動作電圧 |
:0 - 1V DC |
許容動作電流 |
:0 - 20 mA |
定格消費電力 |
:約 10mW |
寸 法 |
:W40 x D50 x H130 mm |
重 量 |
:66 g |
|
|
|
品番をクリックすると製品サイトが開きます |
|
A149
|
LEDライト60
|
|
|
|
|
A143 |
電源 |
A143による水素ガス発生量:約7 mL/min |
|
|
|
|
AD-8722D |
直流安定化電源(可変式) |
AD-8722D(2V設定)時水素ガス発生量:約12 mL/min |
|
|
|
|
A129 |
測定セット |
|
|
|
|
|
|
※商品の発送予定は、ご注文受付後にメールにてご連絡いたします。1万円以上お買い上げで送料無料。
誠に申し訳ございませんが、製品が品切れの場合、ご発送までに約30日かかる場合がございますので予めご了承ください。 |
|
|
|
|
|
|
品番:392E 燃料電池プロフェッショナル コンプリート(表示器付) |
|
|
この実験装置はソーラーパネル、水電気分解装置パネル、PEM燃料電池セル(2個)パネル、負荷装置パネル(ファン、ランプ、各種抵抗)、電圧・電流値表示器で構成され、組立式フレームに取り付けられています。ソーラーパネルで発生した電気は、水電気分解装置で水素と酸素を生みだします。蓄えられた水素・酸素は燃料電池へ供給され電気を発生します。発生した電気は表示器(392Eのみ)にデジタル表示されます。グループ実習や講義用に適した教材です。
燃料電池2セルを直列や並列に配線して燃料電池の特性を実験できます。燃料電池に限らず、ソーラーパネルの特性実験など幅広い実験が可能です。装置には実験要領書が付属されます。(日本語版取扱説明書付属)
運転には、別売りのLEDライト(A149)や電源(A143)、蒸留水が必要となります。
また、燃料電池及び水電気分解装置は、目詰まりや劣化等により出力が低下します。交換部品としてパネル毎に単品で購入することもできますのでお問い合わせください。 |
|
|
上記写真のライトは含まれていません。
クリックすると画像が拡大します |
燃料電池 |
2個のPEM単セルがあり直列・並列の
いずれでも使用できます。
|
最大電圧(直列時) |
:約1.8VDC |
最大電圧(並列時) |
:約1.0VDC |
最大出力 |
:約2W |
寸法 |
:200x297x100mm |
水電気分解装置 |
消費電力 |
:約7W
|
電圧 |
:1.4~1.8V |
最大電流 |
:4A |
水素発生 |
:最大約28mL/min |
貯蔵タンク |
:各65mL(水素・酸素共)目盛付 |
寸法 |
:200x297x90mm |
ソーラーパネル(多結晶シリコン)
|
最大電圧 |
:約2.0VDC |
最大電流 |
:約1.2A |
電気出力 |
:約1.6W |
付属品 |
:配線ケーブルとチューブ
日本語版取扱説明書
|
寸法(組立完成時):約900Hx600Wx400Dmm |
|
※フレーム等はバラで納品されます。
要領書に従って組立てて下さい。(組立工具入) |
|
|
負荷装置 |
抵抗端子(オーム) |
:0.3/0.5/1/3/5/10/20/50/100 |
ファン電圧 |
:0.2-3VDC |
ファン電流 |
:10-15mA |
ランプ電圧 |
:1.5VDC |
ランプ電流 |
:80mA |
寸法 |
:100x297x90mm |
表示機(392Eのみ付属) |
電圧レンジ |
:0-2Vと0-20V |
電流レンジ |
:0-2Aと0-20A |
内部抵抗 |
:10MΩ |
入力電源 |
:9-12VDC |
ランプ電流 |
:80mA |
寸法 |
:100x297x90mm |
|
品番をクリックすると製品サイトが開きます |
|
A149
|
LEDライト60
|
|
|
|
|
A143 |
電源(3VDC/1.0A) |
A143による水素ガス発生量:約10 mL/min |
|
|
|
|
AD-8722D |
直流安定化電源(可変式) |
|
|
|
|
|
※商品の発送予定は、ご注文受付後にメールにてご連絡いたします。1万円以上お買い上げで送料無料。
誠に申し訳ございませんが、製品が品切れの場合、ご発送までに約60日かかる場合がございますので予めご了承ください。 |
|
|
|
|
|
品番:391E 燃料電池プロフェッショナル |
|
|
この実験装置はソーラーパネル、水電気分解装置パネル、PEM燃料電池セル(2個)パネル、負荷装置パネル(ファン、ランプ、各種抵抗)で構成され、組立式フレームに取り付けられています。付属の配線ケーブルを接続し、幅広い実験を行う事ができます。グループ実習や講義用に適した教材です。
ソーラーパネルで発生した電気は、水電気分解装置で水素と酸素を生み出し、蓄えられた水素・酸素は燃料電池へ供給され、電動ファンや電球、電気抵抗負荷によって電気を発生します。燃料電池2セルを直列や並列に配線して燃料電池の特性を実験できます。燃料電池の特性実験に限らず、ソーラーパネル特性についても実験ができ、付属の実験要領書沿って容易に実験を進める事ができます。(日本語版取扱説明書付属)
運転には、別売りのLEDライト(A149)や電源(A143)、蒸留水が必要となります。
また、燃料電池及び水電気分解装置は、目詰まりや劣化等により出力が低下します。交換部品としてパネル毎に単品で購入することもできますのでお問い合わせください。 |
|
|
上記写真のライトは含まれていません。
クリックすると画像が拡大します |
燃料電池 |
2個のPEM単セルがあり直列・並列の
いずれでも使用できます。
|
最大電圧(直列時) |
:約1.8VDC |
最大電圧(並列時) |
:約1.0VDC |
最大出力 |
:約2W |
寸法 |
:200x297x100mm |
水電気分解装置 |
消費電力 |
:約7W
|
電圧 |
:1.4~1.8V |
最大電流 |
:4A |
水素発生 |
:最大約28mL/min |
貯蔵タンク |
:各65mL(水素・酸素共)目盛付 |
寸法 |
:200x297x90mm |
ソーラーパネル(多結晶シリコン)
|
最大電圧 |
:約2.0VDC |
最大電流 |
:約1.2A |
電気出力 |
:約1.6W |
付属品 |
:配線ケーブルとチューブ
日本語版取扱説明書
|
寸法(組立完成時):約900Hx600Wx400Dmm |
|
※フレーム等はバラで納品されます。
要領書に従って組立てて下さい。(組立工具入) |
|
|
負荷装置 |
抵抗端子(オーム) |
:0.3/0.5/1/3/5/10/20/50/100 |
ファン電圧 |
:0.2-3VDC |
ファン電流 |
:10-15mA |
ランプ電圧 |
:1.5VDC |
ランプ電流 |
:80mA |
寸法 |
:100x297x90mm |
|
品番をクリックすると製品サイトが開きます |
|
A149
|
LEDライト60
|
|
|
|
|
A143 |
電源(3VDC/1.0A) |
A143による水素ガス発生量:約10 mL/min |
|
|
|
|
AD-8722D |
直流安定化電源(可変式) |
|
|
|
|
|
|
※商品の発送予定は、ご注文受付後にメールにてご連絡いたします。1万円以上お買い上げで送料無料。
誠に申し訳ございませんが、製品が品切れの場合、ご発送までに約60日かかる場合がございますので予めご了承ください。 |
|
|
|
|

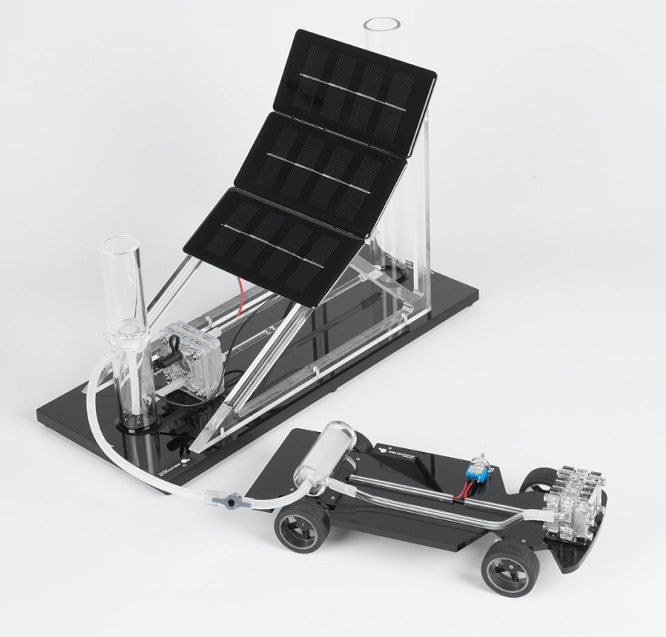

品番:D203 燃料電池自動車と水素ガスステーション |
|
|
ソーラーパネルと電気分解セル、貯水タンクとガスタンクで構成された水素ガスステーションと燃料電池ダブルセル(水素/空気)と水素タンク、電気モータで構成された自動車で構成されています。
水素ガスステーションで蓄えられた水素を自動車のガスタンクに供給、燃料電池が発電をして後輪を作動させます。(日本語版取扱説明書付属)
デモンストレーションには、別売りの電源(A143)又はビデオライト(A149)、蒸留水が必要となります。
また、使用されているMEAは目詰まりや劣化によって出力が低下しますのでご了承ください。 |
|
|
|
クリックすると画像が拡大します
|
|
【D203仕様】 |
|
ガスステーション |
|
寸 法 |
:W360 x D150 x H245 mm |
重 量 |
:1250g |
許容操作圧力 |
:0 - 20 mbar |
|
|
ソーラーパネル |
|
有効面積 |
:約180 cm2 |
開放電圧 |
:約2000 mV DC |
動作電流 |
:約1050 mA |
|
|
水電気分解セル |
|
水電気分解セル数 |
:1 |
電極触媒面積 |
:17 x 17 mm |
操作媒体 |
:蒸留水、σ < 2 μS/cm |
許容動作電圧 |
:0 - 2 V DC |
許容動作電流 |
:0 - 1.5 A |
定格消費電力 |
:約1.5 W |
H2ガス定格発生量 |
:約 5 mL/min |
O2ガス定格発生量 |
:約 2.5 mL/min |
|
|
ガスタンク |
|
H2側H2O容量 |
:約30 mL |
O2側H2O容量 |
:約95 mL |
H2ガス貯蓄容量 |
:約25 mL |
|

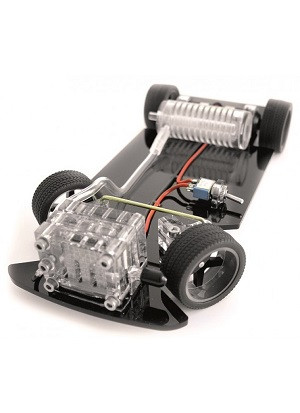

燃料電池自動車 |
|
寸 法 |
:W245 x D105 x H70 mm |
重 量 |
:320g |
許容操作圧力 |
:0 - 20 mbar |
|
|
自動車ガスタンク |
|
H2ガス貯蓄容量 |
:約10 mL |
|
|
燃料電池スタック |
|
燃料電池セル数 |
:2 |
電極触媒面積 |
:20 x 20mm |
開放電圧 |
:約 2 V DC |
短絡電流 |
:約 650mA |
定格出力 |
:約 300mW |
定格時H2ガス消費量 |
:約 6 mL/min |
定格時O2ガス消費量 |
:約 3 mL/min |
|
|
駆動装置(電気モータ) |
|
定格消費電力 |
:約150mW |
|
|
品番をクリックすると製品サイトが開きます |
|
A149
|
LEDライト60
|
|
|
|
|
A143 |
電源(3VDC/1.0A) |
|
|
|
|
A129 |
測定セット |
|
|
|
|
|
|
※商品の発送予定は、ご注文受付後にメールにてご連絡いたします。1万円以上お買い上げで送料無料。
誠に申し訳ございませんが、製品が品切れの場合、ご発送までに約30日かかる場合がございますので予めご了承ください。 |
|
|
|
|
