09180-88 X線CTシステムセット

CTシステムを追加することで、積層画像や3D画像をPC(別売)に描画、より高度な分析を行うことができます。

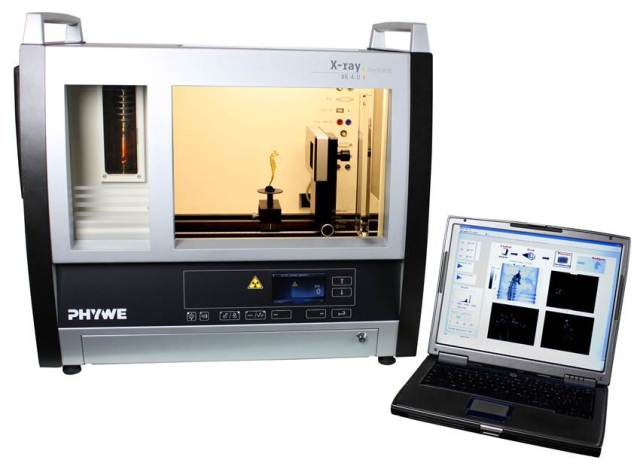

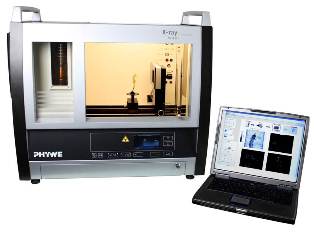

デジタルイメージセンサ、オートターンテーブル設置参考写真
※PCは含まれておりません。  クリックすると画像が拡大します

試料設置参考写真


仕様
撮像部視野サイズ :5x5cm2
解像度 :48μm
有効画素数 :1024 x 1024pixel
濃度分解能 :12bit
フレーム速度 :4フレーム/秒
検査視野 :31 x 23mm
回転テーブル :4200ステップ/360°
角度分解能 :0.5°

構成:
デジタルイメージセンサ、オートターンテーブル、CT専用ソフト



CTシステム概要

試料回転

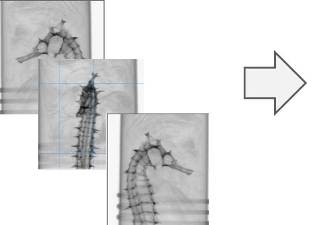

CT画像の収集

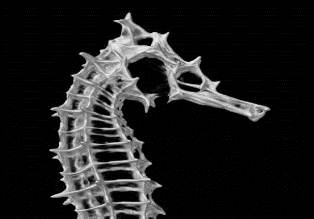

3D画像の描画
ターンテーブルがゆっくりと回転しながら試料のCTスキャンを行います。収集されたCTデータは、コンピュータ(別売)と専用ソフトによって3Dイメージに再構築されて表示されます。


X線画像サンプル(参考)

カエル

ハチ(全長約2cm)

両生類(全長約5cm)

チップ(約0.9x0.9cm)
