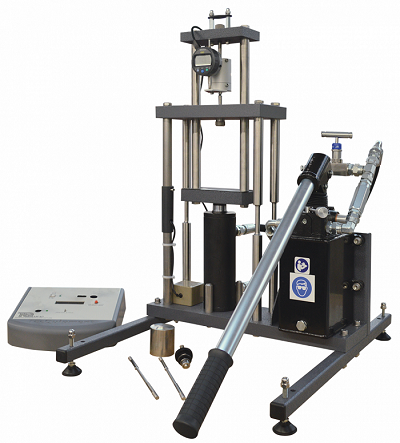

MF40
40kNユニバーサル試験機 Materials Laboratory with Data Capture



 クリックすると画像が拡大します


引張強度試験と硬さ試験を行う装置で、実験とデモンストレーションに適しています。

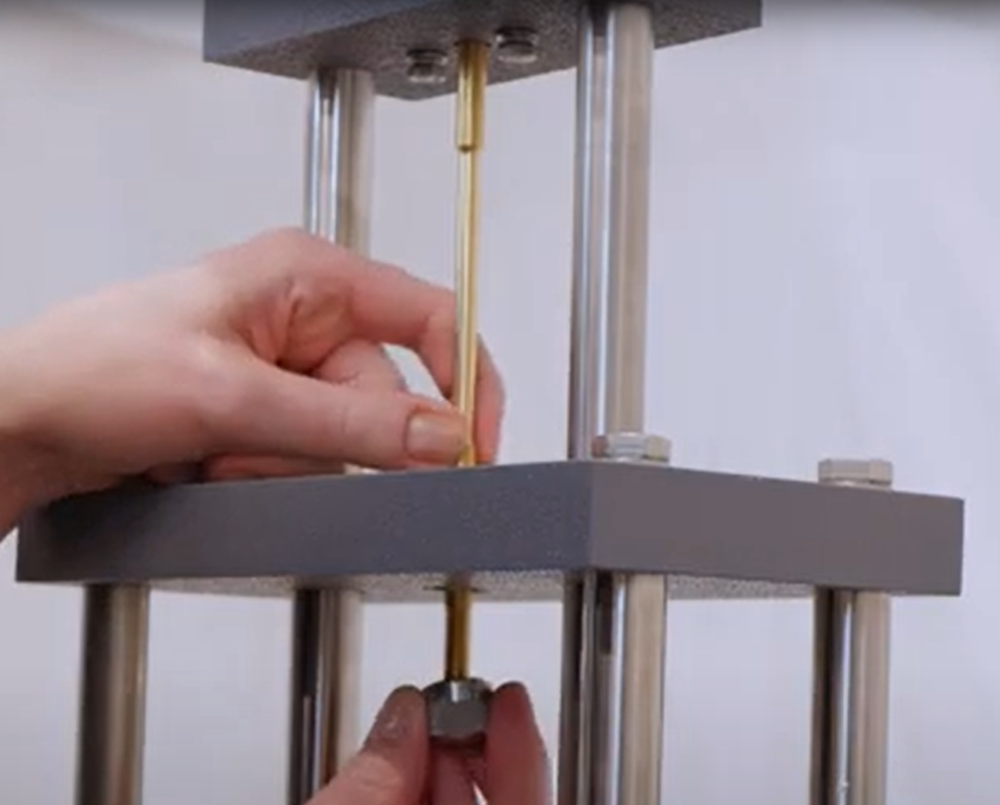

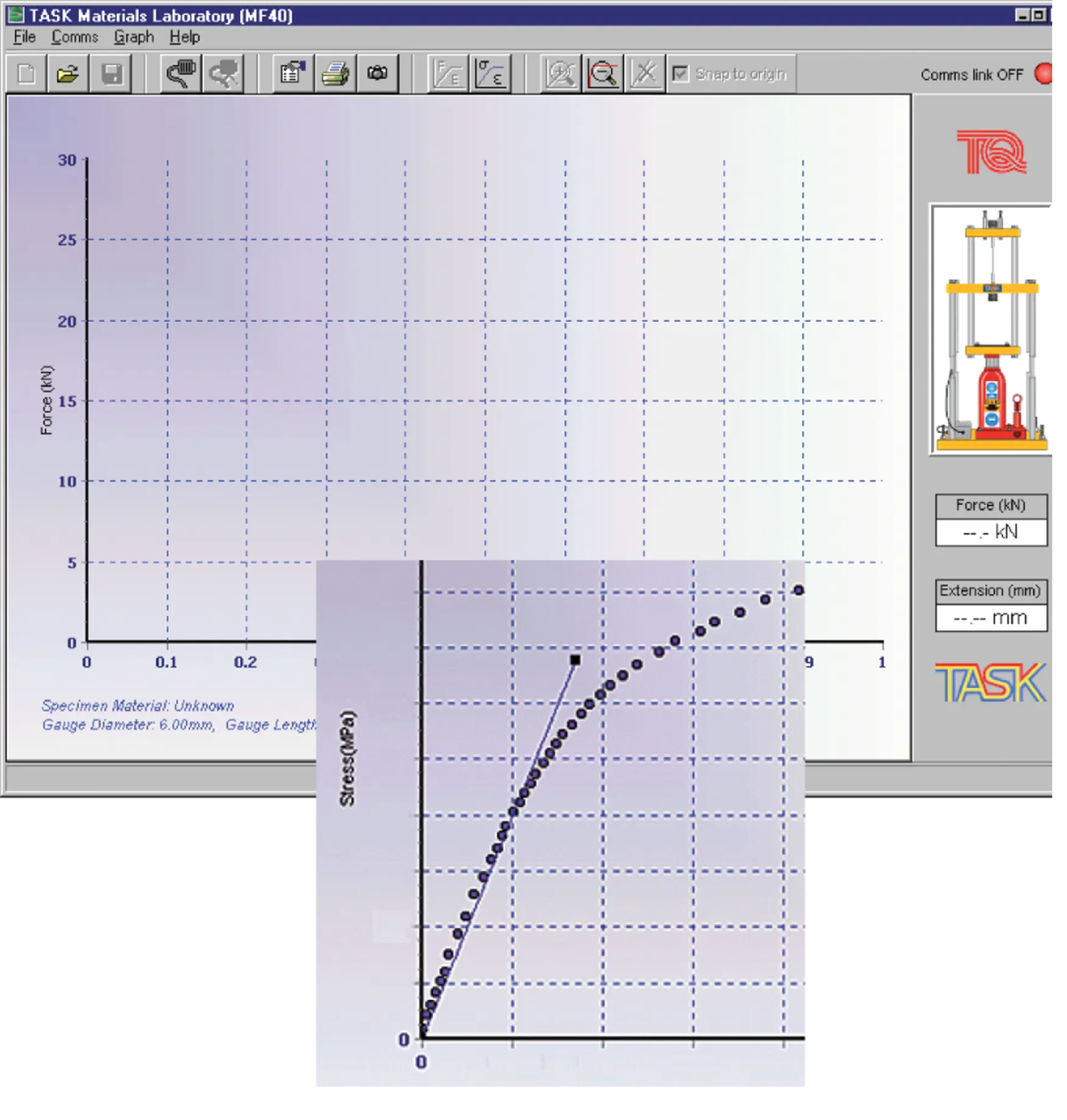

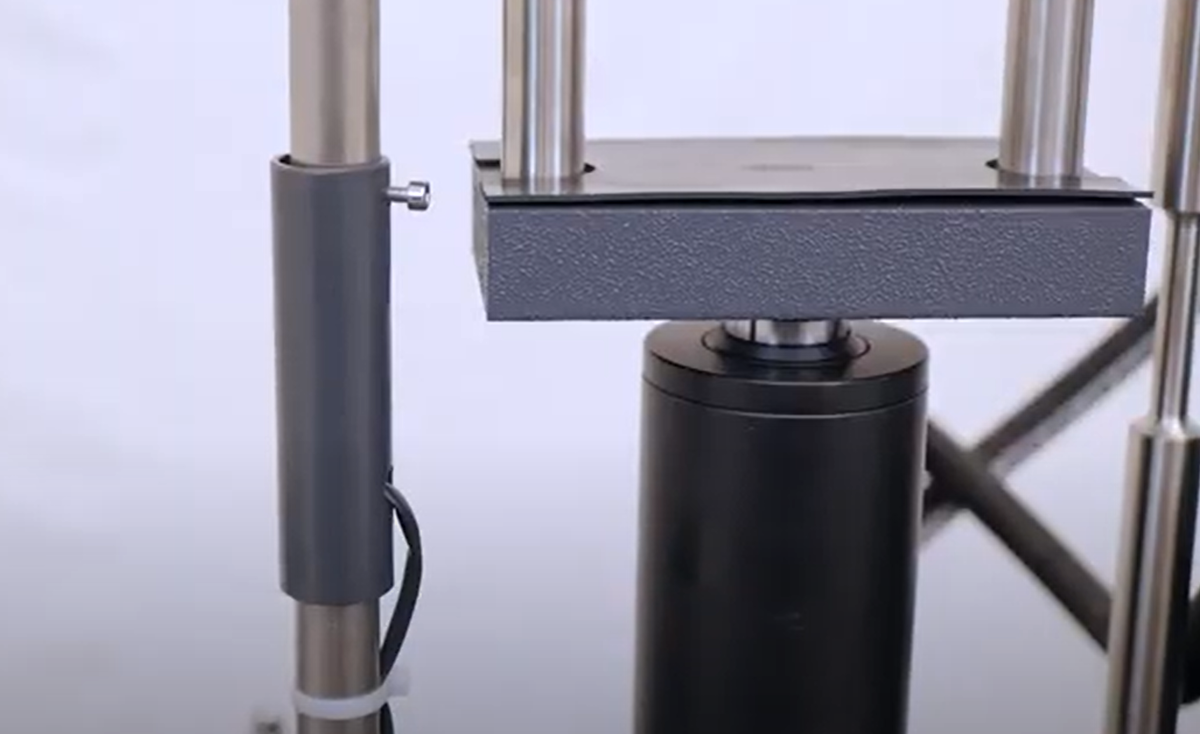

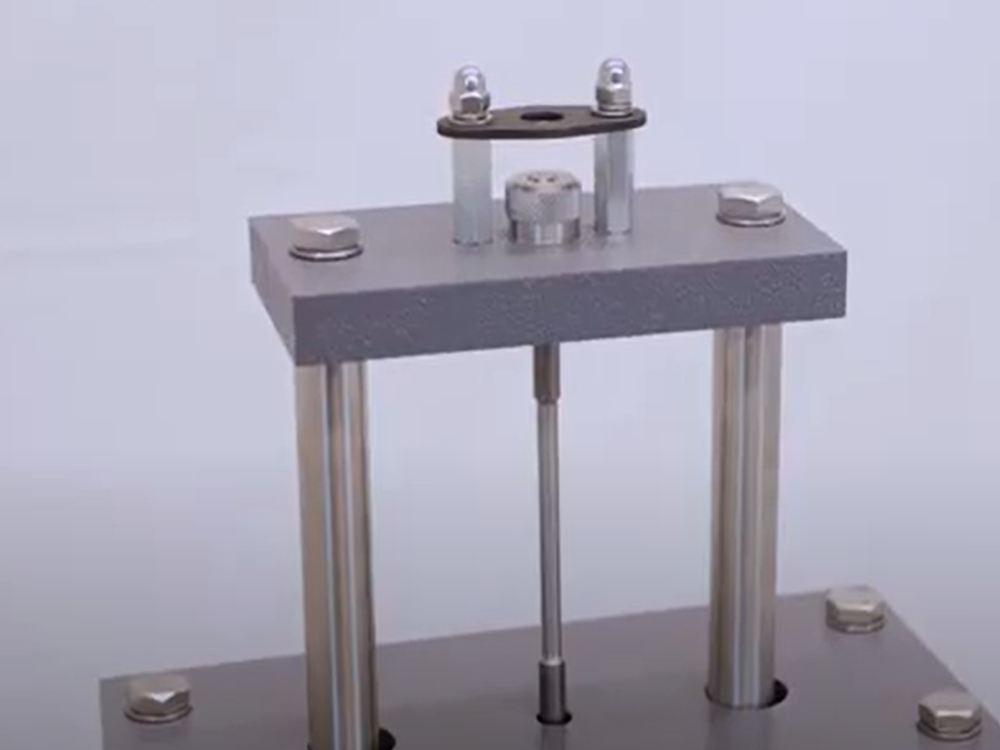

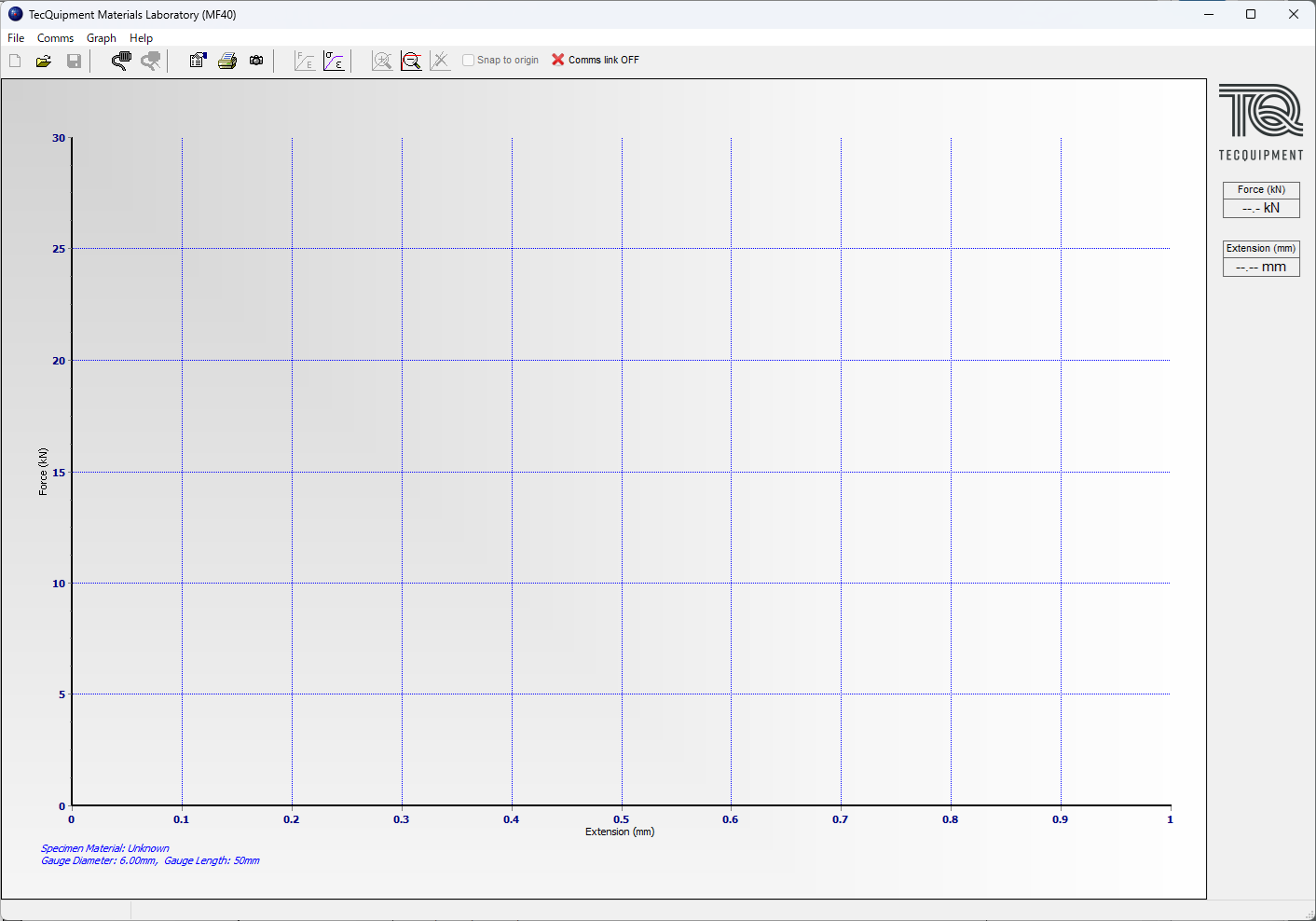

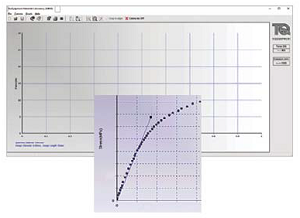

手動式の油圧ポンプで加えた引張又は圧縮荷重は表示器にデジタル表示され、付属のソフトウェアはPC(別売)に荷重と伸びの測定値をグラフ化します。また付属されるブリネル試験キットを装置へ取付け、ブリネル硬さ試験ができます。


MF40仕様
最大許容荷重 :40 kN(4t)
ゲージ測定長さ :8mm
引張試験片寸法 :直径6mm  試験範囲長さ77mm
最大引張強さ :850MPa (N/mm2)
硬さ試験片寸法 :直径25mm  厚さ15mm
最大ブリネル硬さ :450HB
ソフト操作環境 :Microsoft® Windows8 or 10
装置寸法・質量 :W455 x D770 x H790mm 約44kg
表示器寸法・質量 :W230 x D210 x H50mm 約1kg
電 源 :AC100~240V 1.8A 50/60Hz

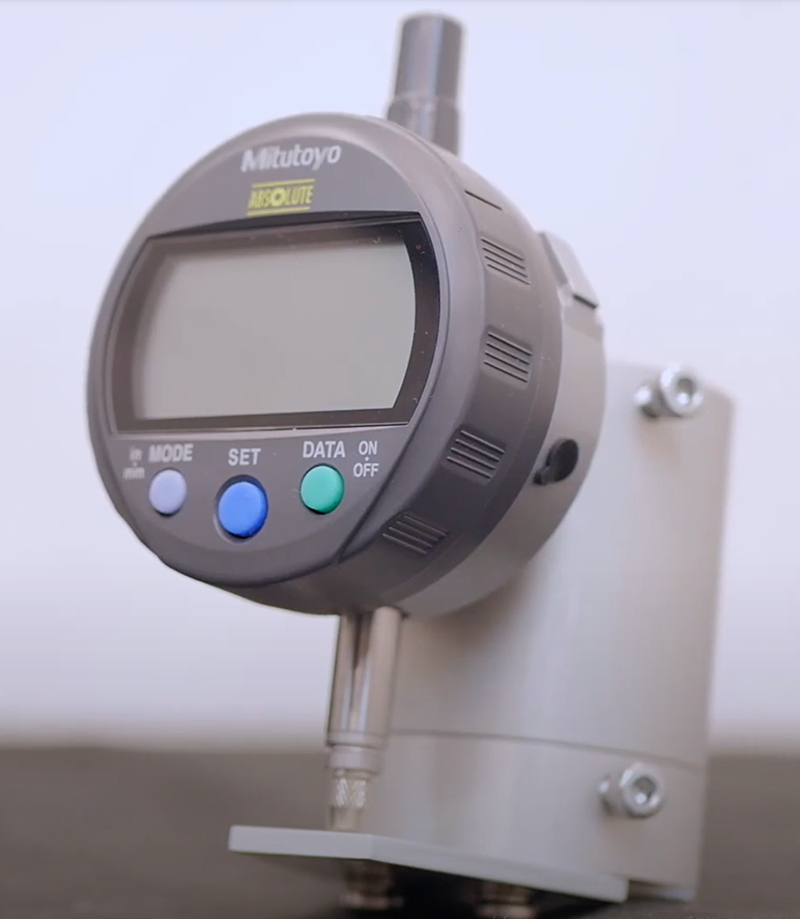

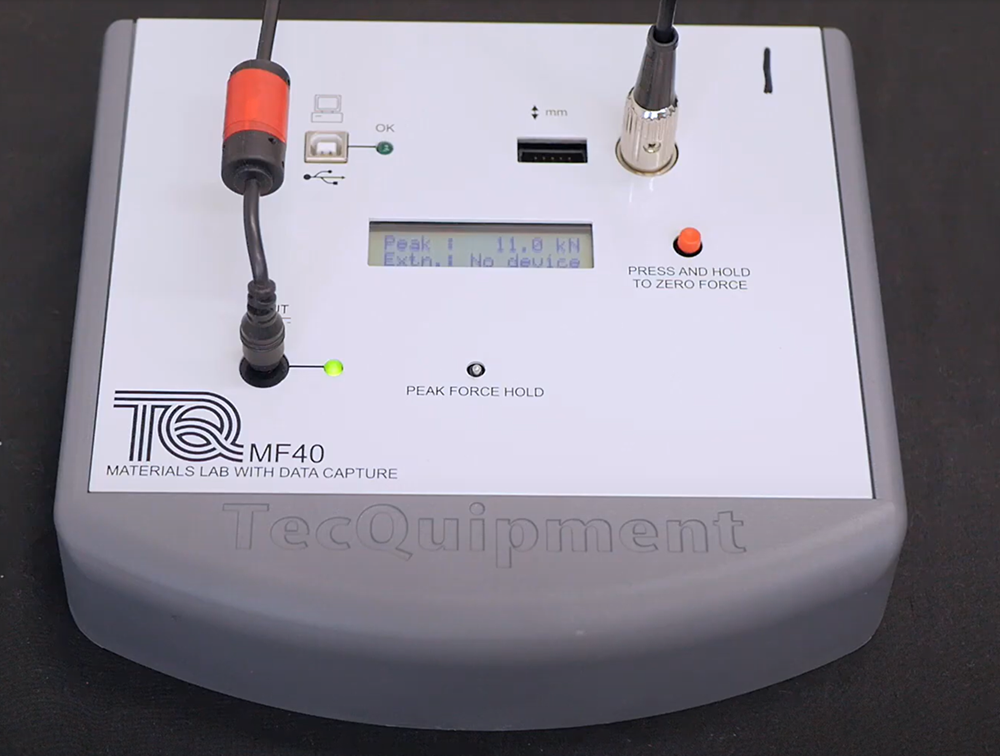

付属品 :デジタル負荷表示器、伸び測定器、引張試験片 軟鋼x5本
 PC接続用ケーブル、ソフトウェア

 ページ上部に戻る

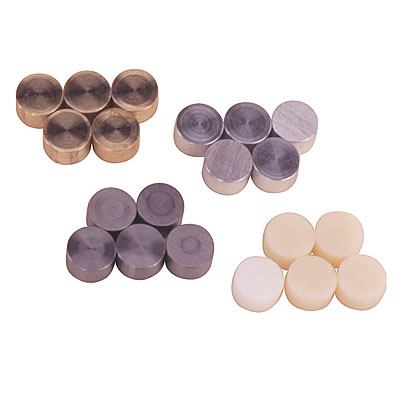

ブリネル硬さ試験片

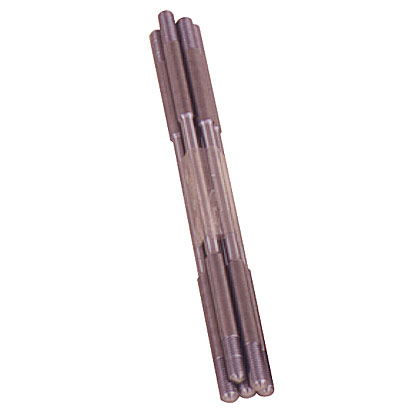

引張試験片

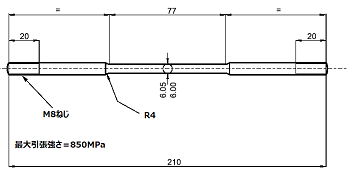

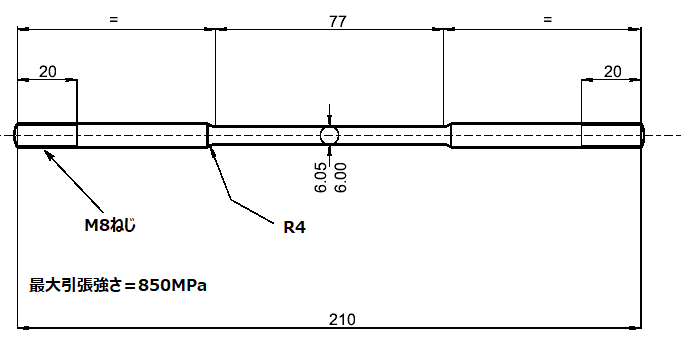

引張り試験片寸法図 クリックすると画像が拡大します。


試験片(別売)※消耗品
ML1MS 引張試験片 軟鋼x10本   HTPAL 硬さ試験片 アルミx10個
JIS規格 SUM22
BS規格 EN1A or 230M07
  6026-T9

ML2CS 引張試験片 炭素鋼x10本   HTPBR 硬さ試験片 真鍮x10個
JIS規格 S40C
BS規格 EN8 (080M40)
  JIS規格 C3604
BS規格 CZ121(CW614N)

ML3SS 引張試験片 ステンレスx10本   HTPMS 硬さ試験片 軟鋼x10個
JIS規格 SUS303
AISI規格 SAE303
  JIS規格 SUM22
BS規格 EN1A or 230M07

ML4AL 引張試験片 アルミx10本   HTPNY 硬さ試験片 ナイロンx10個
規格 2011-T3   Nylon 6

ML5BR 引張試験片 黄銅x10本
JIS規格 C3604
BS規格 CZ121(CW614N)
