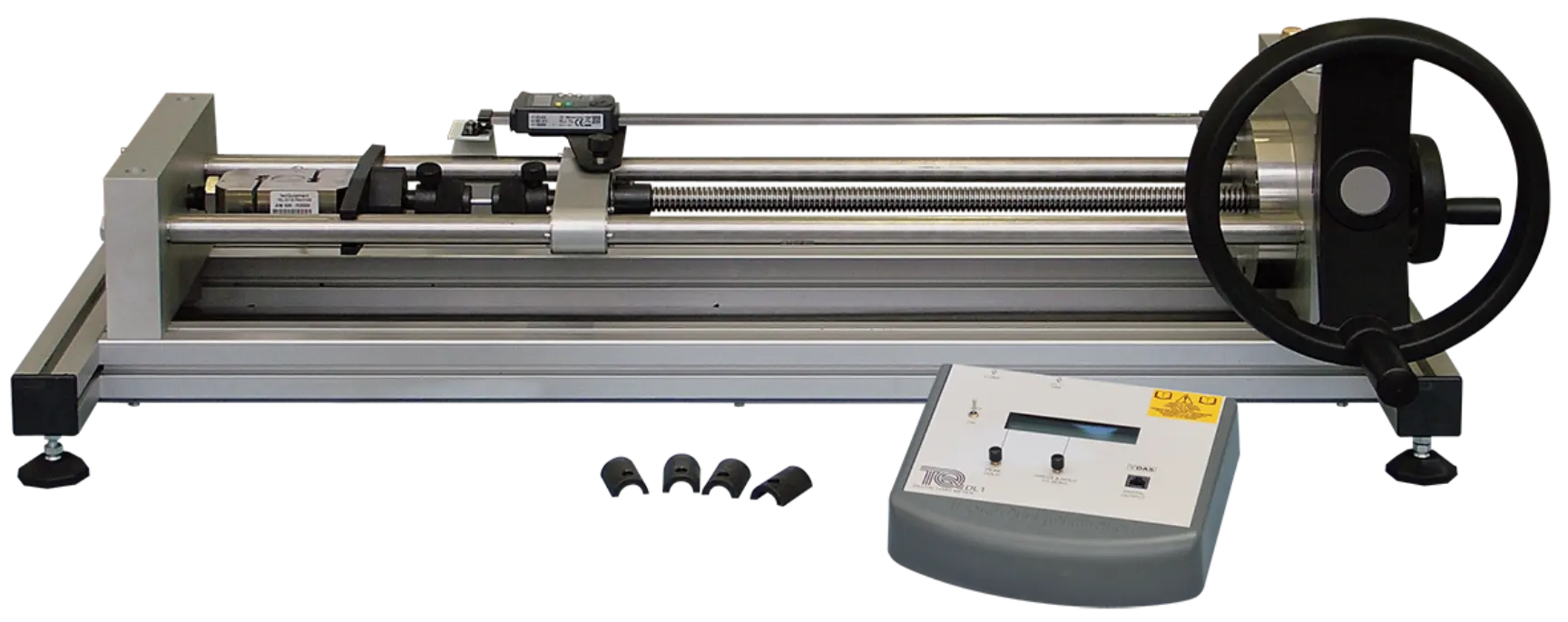

横置き型のコンパクトな引張試験機です。ウォームギヤ式手動ハンドルによって水平方向に約400mm可動することができ、最大20kNの引張試験ができます。また、試験片固定チャック間の距離を容易に変更するためのクイックハンドルもあります。
付属の表示器がロードセルの荷重（kN）、スライド式ダイヤルゲージが引張変位（mm）をデジタル表示します。試験機には素材や長さの異なる6種類の引張試験片（合計60本）が付属されています。
オプションの伸び計SM1002A（別売）は、伸び測定の精度を上げてヤング率の算出に役立ちます。
オプションのデータ自動収集システムVDAS-B（別売）は、荷重をリアルタイムにパソコン（別売）に表示し収集されたデータを計算、図表化し、実験をスムーズに進める事ができます。 |
| |
| |
| SM1002仕様 |
|
| 寸法 |
：1100 x 400 x H350ｍｍ |
|
【SM1002付属品】 |
| 質量 |
：約41.5kg |
|
引張試験片 合計60本 |
| 最大荷重 |
：20 kN |
|
φ5mm、有効長さ（TS＝25mm, TL＝50mm） |
| ストローク |
：最大約400mm |
|
|
| 可動方式 |
：ウォームギヤハンドル式 |
|
0.1% 炭素鋼（TS1010x5本, TL1010x5本） |
| ロードセル分解能 |
：0.01kN |
|
0.4% 炭素鋼（TS1011x5本, TL1011x5本） |
| ダイヤルゲージ分解能 |
：0.01mm |
|
0.1% 炭素鋼 焼きなまし（TS1020x5本, TL1020x5本） |
| 電源 |
：単相AC90~AC250V 50/60Hz |
|
0.4% 炭素鋼 焼きなまし（TS1021x5本, TL1021x5本） |
| 使用温度環境 |
：温度 5 ℃～40 ℃ |
|
アルミニウム（TS1030x5本, TL1030x5本） |
|
|
|
黄銅（TS1040x5本, TL1040x5本） |
|
|
|
|
|
| |
| |
| |

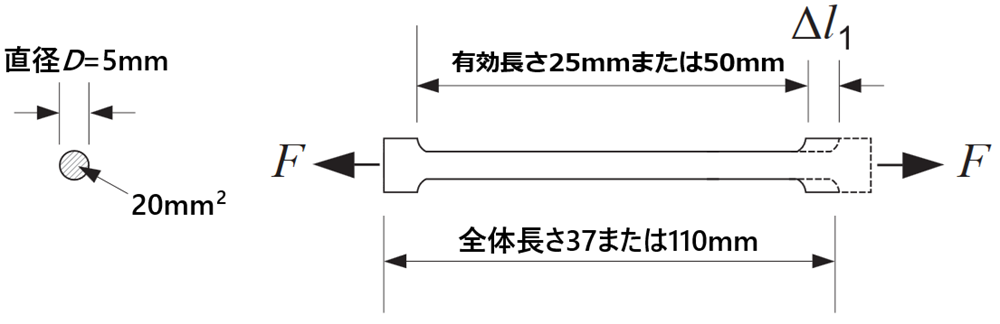

引張試験片参考図 |
TS試験片 有効長さ25mm（付属品）
TL試験片 有効長さ50mm（付属品） |
|
| |
| クリックすると画像が拡大します |
| |
| |
| |
| 推奨オプション（別売） |
| VDAS-B |
データ自動収集システム |
PC（別売）と接続して測定データを表示、収集、図表化するためのインターフェースとソフトウェアです。
寸法：W330 x D205 x H45mm 約2Kg |
| |
| SM1002A |
のび計測器 |
| 引張試験片へ直接取り付けることで、伸び測定の精度を上げてヤング率の算出に役立ちます
ダイヤルゲージ分解能：0.01mm
寸法・質量：：120 x 100 x H65ｍｍ 約1kg
|
| |
| |
 |

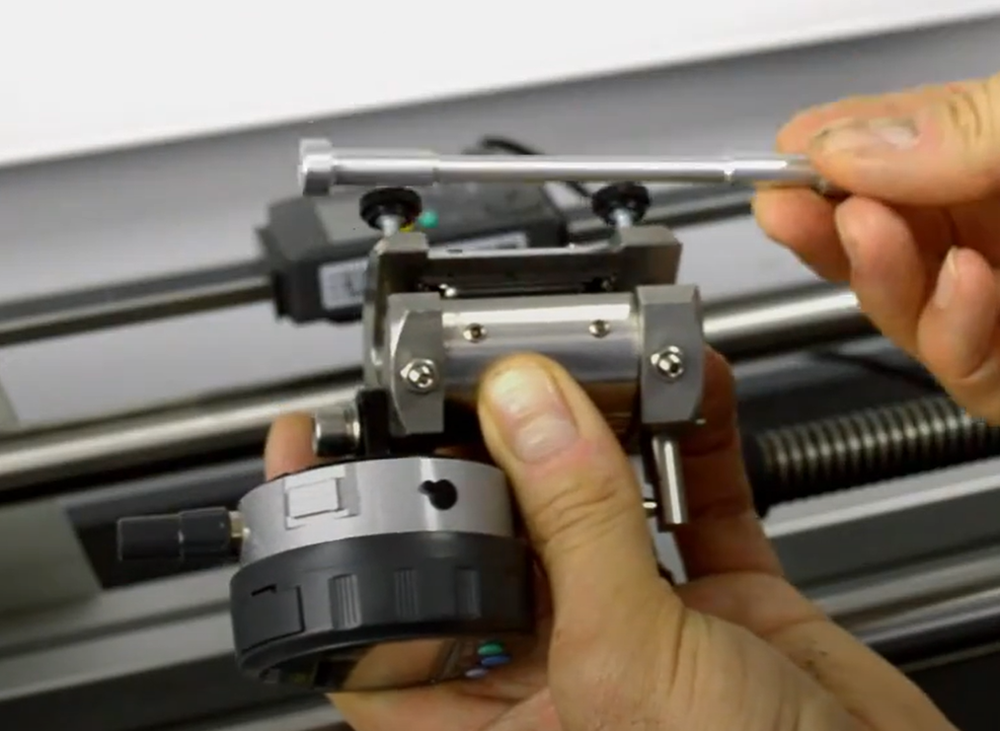

SM1002Aのび計測器（別売）
試験片にSM1002Aを取付けた参考写真 |
|
| |
|
| VDAS-B インターフェース（別売） |
| |
| |
| |
 |
|

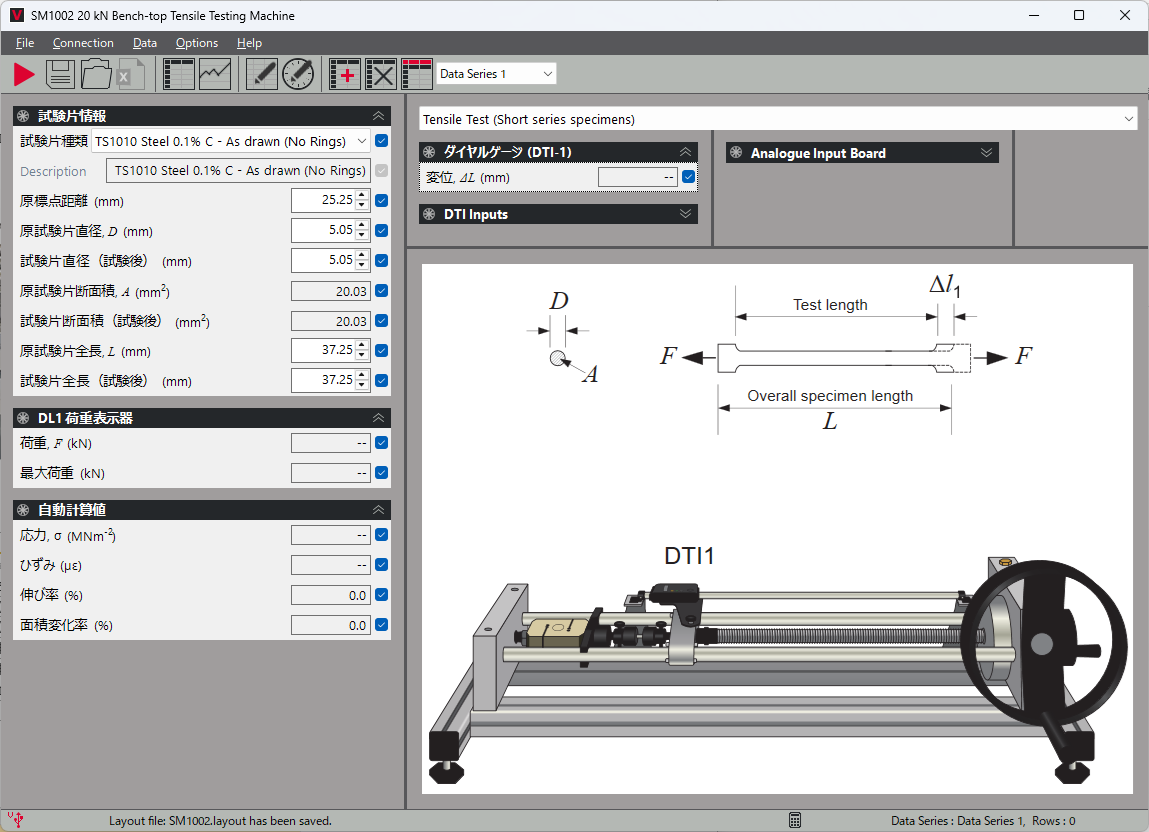

VDAS-Bソフト画面図（別売）
|
|
|
| |
| |
| |
| 試験片（別売）※消耗品 |
|
|
|
|
| |

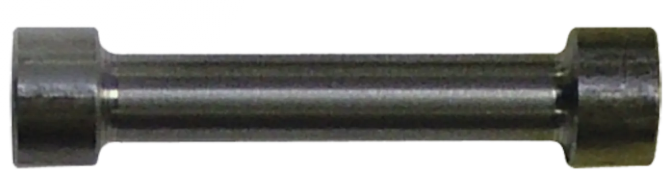

| 有効長さ25mm試験片 |
|

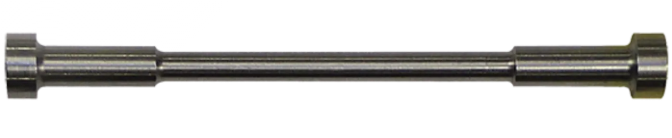

有効長さ50mm試験片（別売） |
| TS1010 |
0.1% 炭素鋼 x5本 |
|
TL1010 |
0.1% 炭素鋼 x5本 |
|
|
|
|
|
| TS1011 |
0.4% 炭素鋼 x5本 |
|
TL1011 |
0.4% 炭素鋼 x5本 |
|
|
|
|
|
| TS1020 |
0.1% 炭素鋼（焼きなまし）x5本 |
|
TL1020 |
0.1% 炭素鋼（焼きなまし）x5本 |
|
|
|
|
|
| TS1021 |
0.4% 炭素鋼（焼きなまし）x5本 |
|
TL1021 |
0.4% 炭素鋼（焼きなまし）x5本 |
|
|
|
|
|
| TS1030 |
アルミニウム x5本 |
|
TL1030 |
アルミニウム x5本 |
|
|
|
|
|
| TS1040 |
黄銅 x5本 |
|
TL1040 |
黄銅 x5本 |
|
| |
| |
| |
 |
 |
|

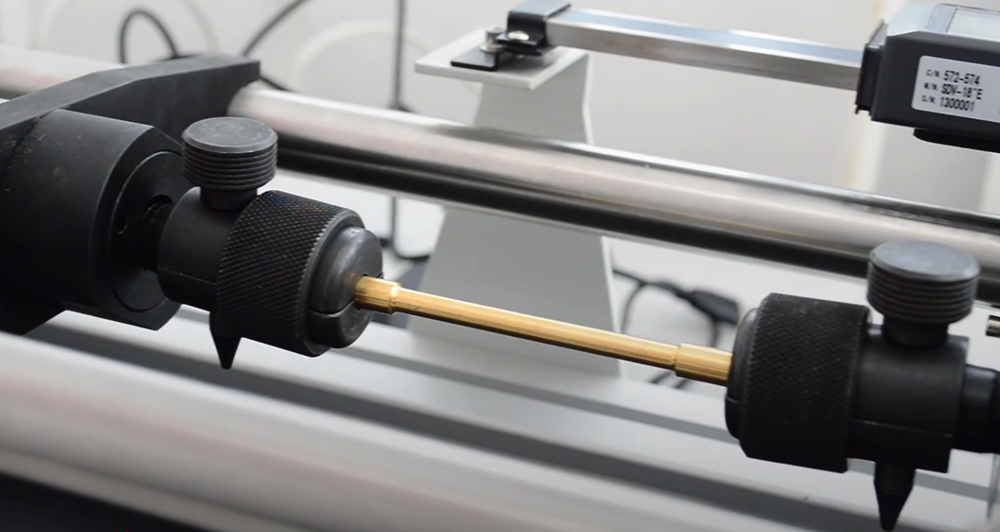

試験片のチャック固定写真
標点長さ50mmの黄銅試験片取付け |

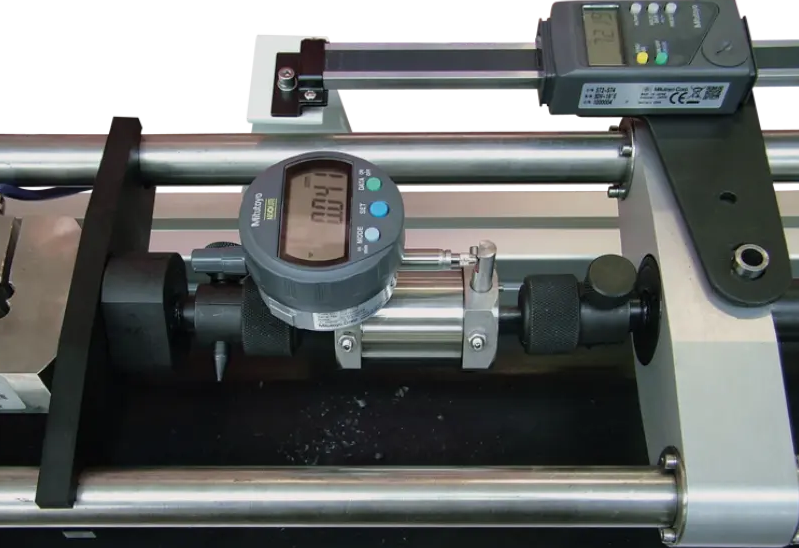

SM1002Aのび計測器（別売）
試験片にSM1002Aを取付けた状態の参考写真 |
|
