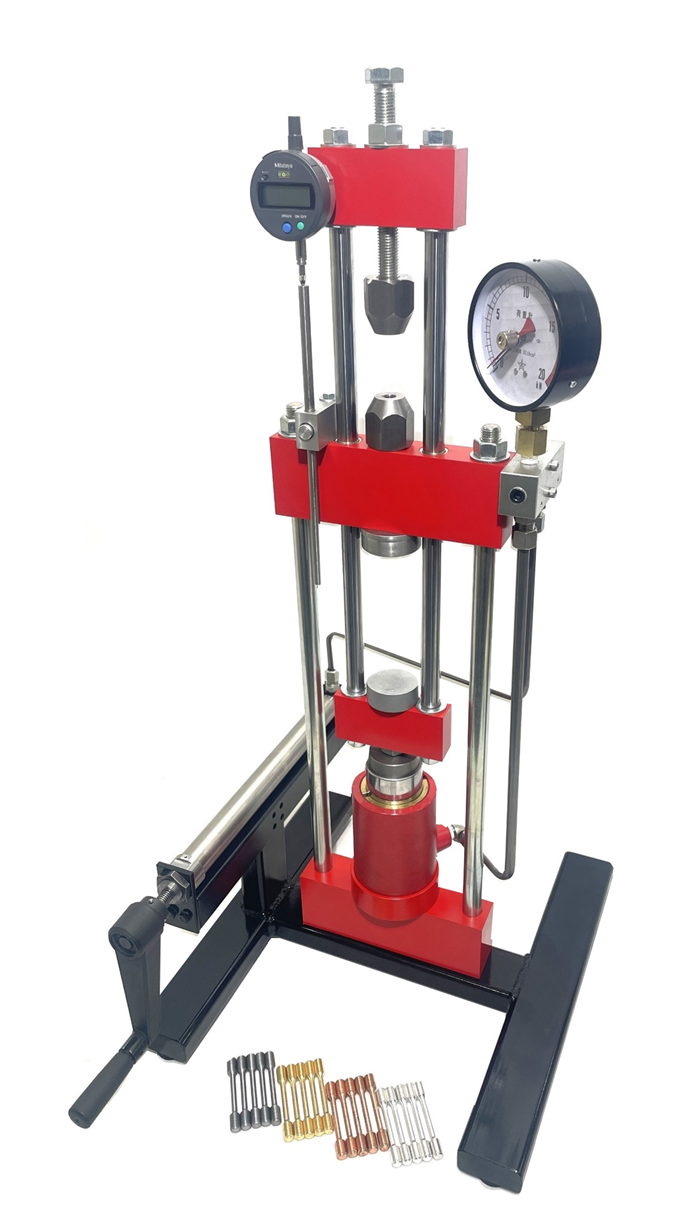

SM1201
20kN引張試験機 Tensile Testing Machine
Made in JAPAN

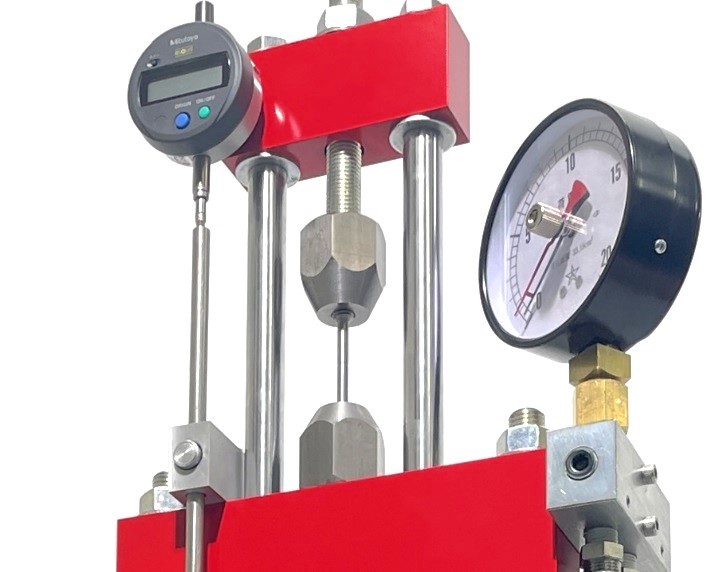

引張試験 参考写真
クリックすると画像が拡大します



教育用として特別に設計された卓上型引張試験機は、回転ハンドル式油圧ポンプで最大20kNの荷重を加えて引張や圧縮試験を行います。試験荷重は大きく見やすい計器にキロニュートン(kN)表示され最大荷重を記録(置針式)します。試験片の伸びはデジタル式ダイヤルゲージにより0.001mmの精度で測定されます。引張試験用の試験片(直径5.0mm)はネジ式(M10)で装置へ容易に取付けでき、素材の異なる試験片が4種類用意されています(鉄、アルミ、黄銅、銅)

オプション(別売)として引裂試験(SM1260)セットやPC接続用キット(SM1250)が用意されており、コンピュータ上で荷重(N)、伸び値(mm)を観察、データ収集することができます。



SM1201仕様
寸法 :400 x 400 x H900 mm      油圧オイル充填量  :約130mL
質量 :約33kg   油圧作動オイル種類 :VG32又はVG46
最大荷重 :20 kN
荷重計目盛り間隔  :0.5kN   【付属品】
ストローク :最大 約30mm   引張試験片(4種類x5本)
可動方式 :回転ハンドル式油圧ポンプ   MT3018-1 軟鋼(SS400)x5本
引張試験片固定ねじ :M10   MT3018-2 アルミニウム(A6085)x5本
引張試験片長さ :最大80mm(※200mm)   MT3018-3 黄銅(CW614N)x5本
圧縮試験片長さ :最大160mm(受面φ50)   MT3018-4 銅(C1100)x5本
ダイヤルゲージ分解能 :0.001mm   圧縮試験用ブロック(φ50mm)
使用温度環境 :温度 5 ℃~40 ℃   伸び計測用ダイヤルゲージ


※油圧シリンダ可動部にスペーサ(別売)を入れることで、試験片長さ約200mmまで引張試験が可能です。




【SM1201の計測精度について】

この引張試験機SM1201では明確な上・下降伏点を観察することは難しいでしょう。
回転式油圧ハンドルによって出来るだけ変位速度を一定操作できるよう工夫しておりますが、手動式では動作が粗くスムーズなグラフを描くことができませんので予めご了承ください。
実験から算出されたヤング率は、理論値よりも低い値となるでしょう。
ダイヤルゲージで表示された変位は、試験片伸びの他、試験片チャック機構等の余計な変位も含まれています。SM1201で出来るだけ正確な変位を測定するには、チャック滑り補正値を使って表示値を補正する必要がありますので予めご了承ください。
上・下降伏点やヤング率を正確に計測するためには、より高度な引張試験機(変位速度一定の電動モータ駆動式等)をご選択ください。

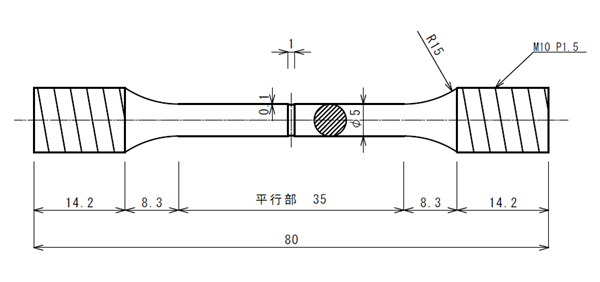

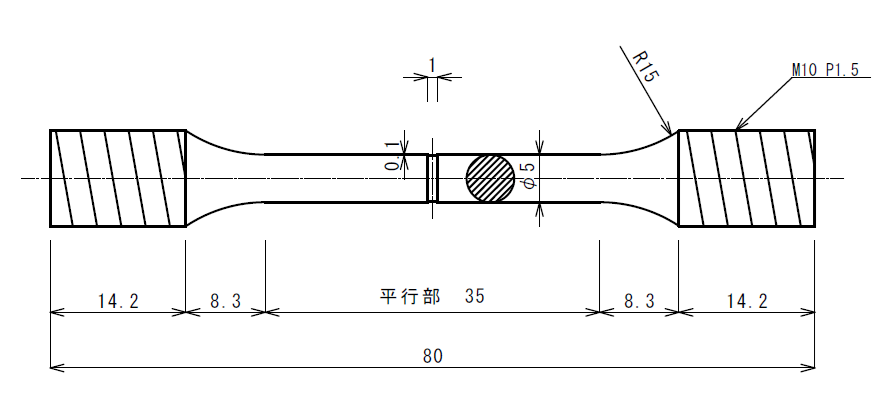

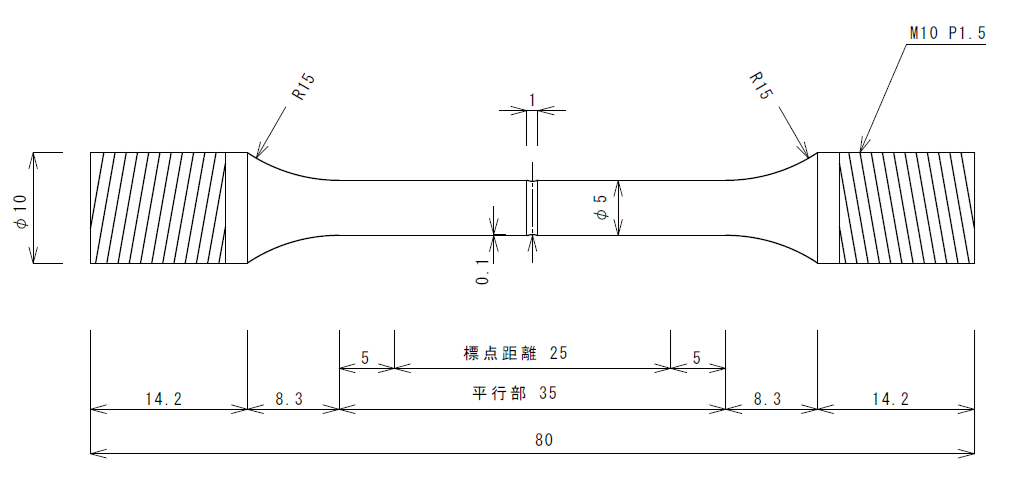

 MT3018引張試験片寸法図


試験片(別売)消耗品
MT3018-1 引張試験片 鉄(SS400)x5本
MT3018-2 引張試験片 アルミ(A6085)x5本
MT3018-3 引張試験片 真鍮(CW614N)x5本
MT3018-4 引張試験片 銅(C1100)x5本

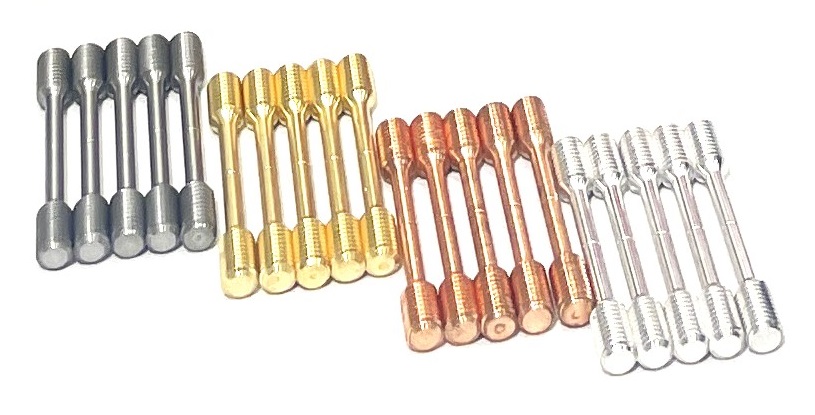

MT3018引張試験片 参考写真



 オプション(別売)

推奨オプション(別売)
SM1250 PC接続キット
引張試験機(SM1201)と接続して、荷重(N)と伸び(mm)をコンピュータ上に表示、データ収集します。

SM1260 引裂き試験セット

金属やプラスチックのシート状素材の強度試験に利用します。
試験片最大厚3.0mm、試験片最大幅30mm
試験片最大長さ30mm(別売スペーサを入れることで変更可)
片側寸法:W55xD30xH50mm 片側質量:570g

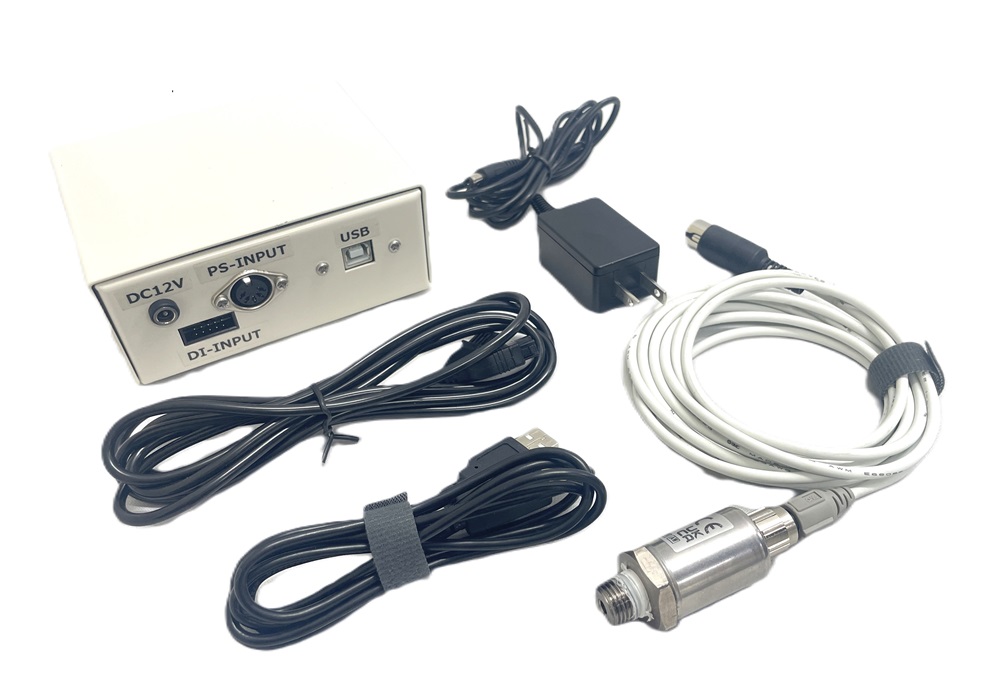

SM1250 PC接続キット(別売)参考写真

SM1250 PC接続キット(別売)

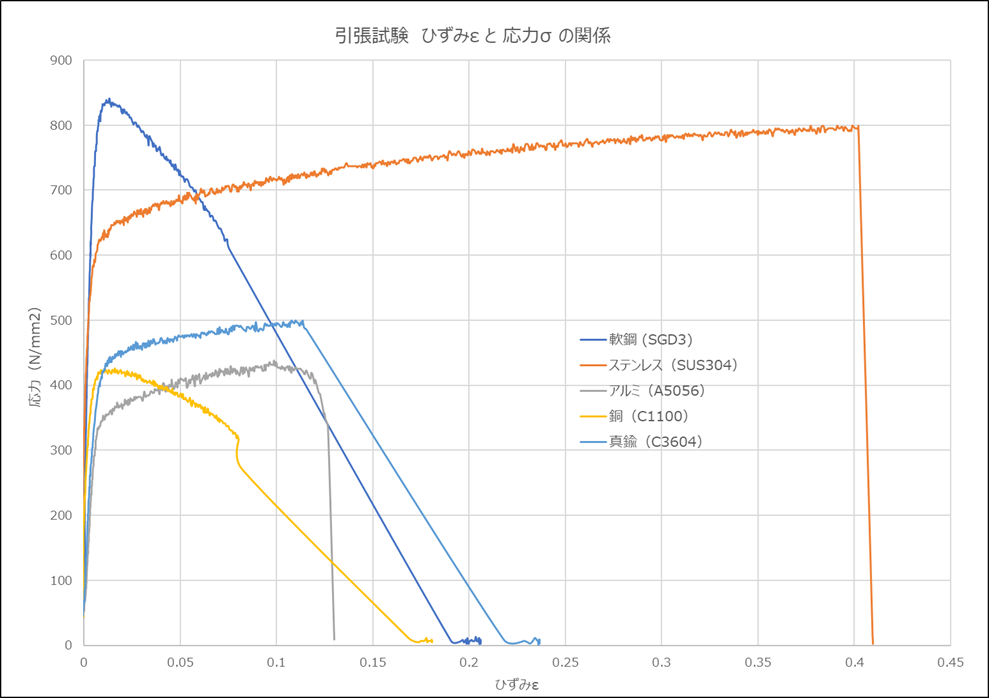

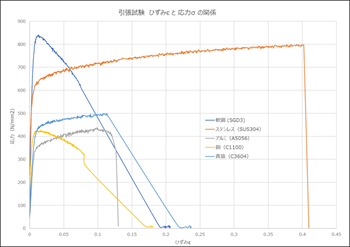

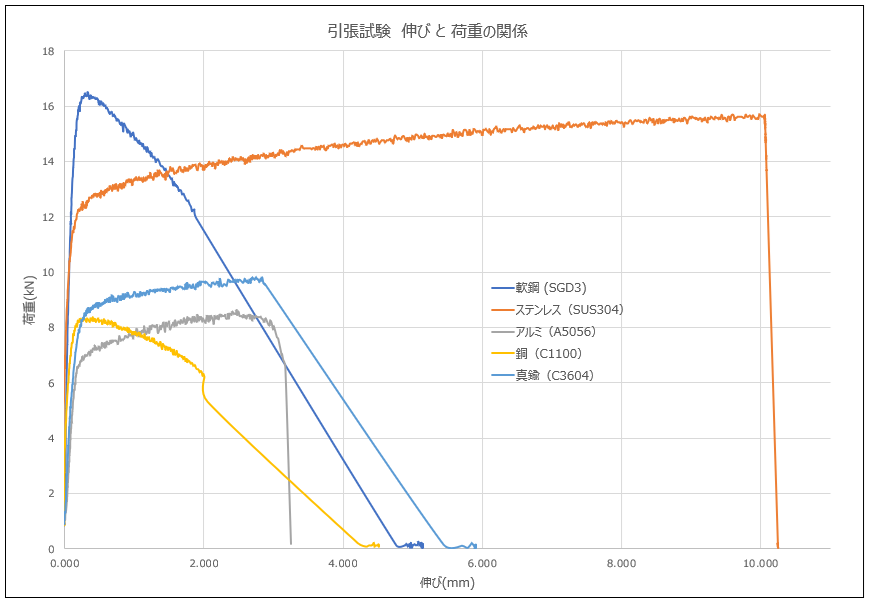

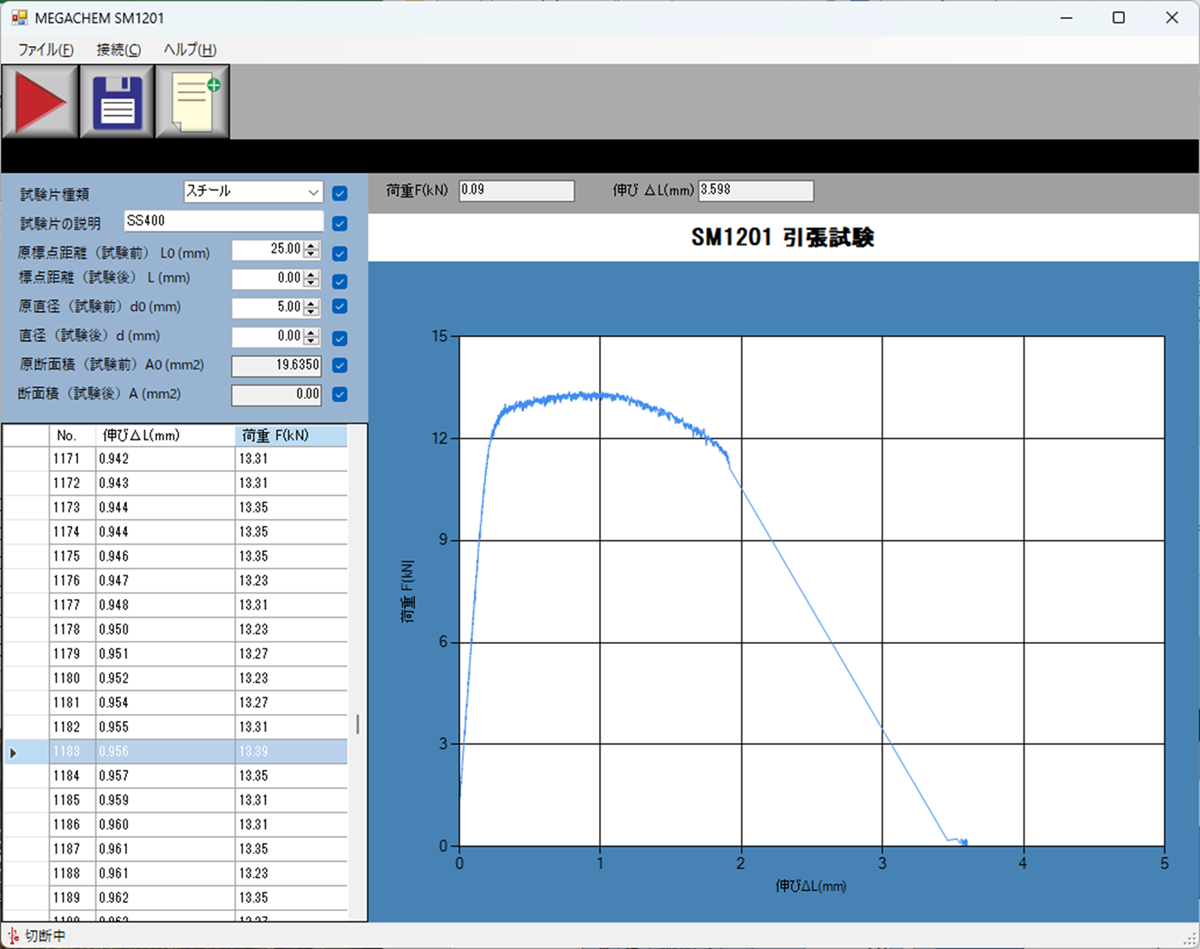

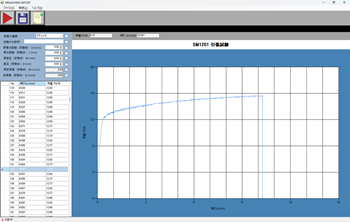

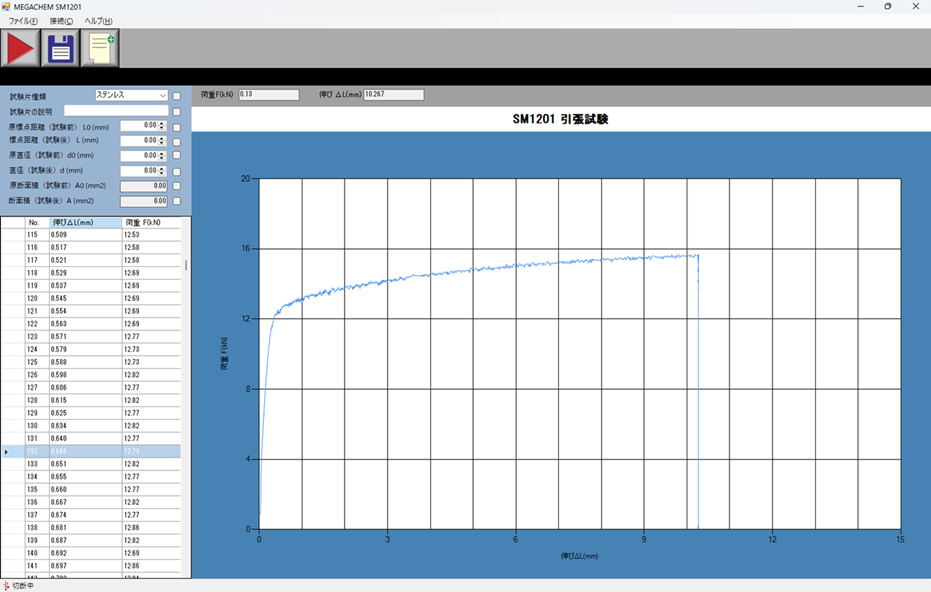

ソフトウェア参考画面(SS400引張試験)

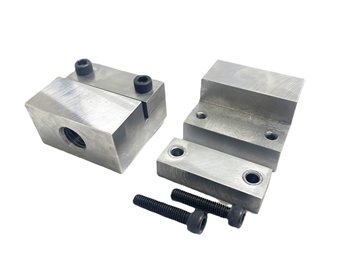

SM1260 引裂き試験(別売)参考写真

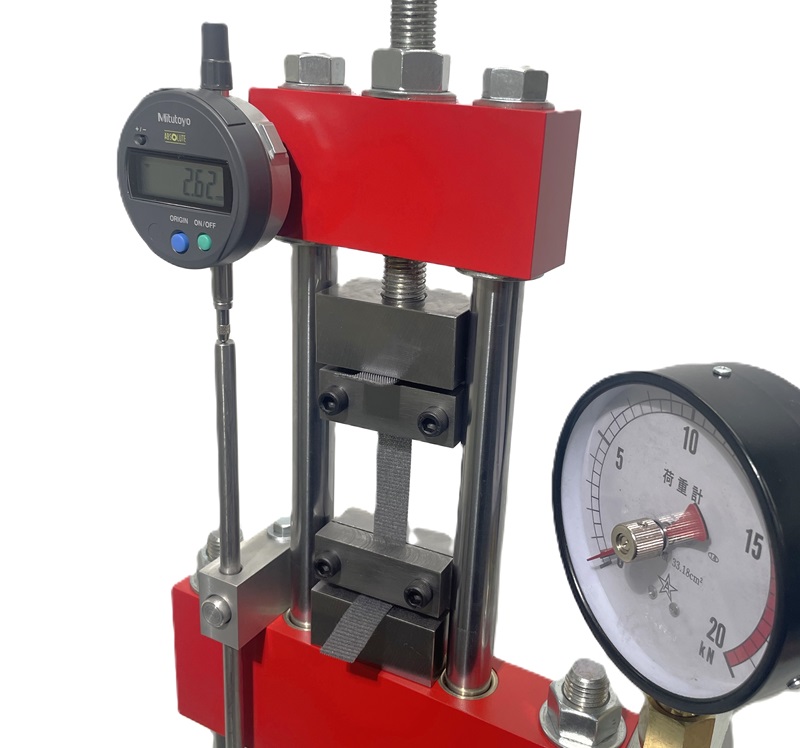

SM1260 引裂き試験セット組付け 参考写真

クリックする画像が拡大します


SM1250 PC接続キット仕様
制御ボックス寸法 :W125xD110xH55mm
制御ボックス質量 :約0.1kg
電源 :AC100~AC240V 1A 50/60Hz 【付属品】
圧力表示分解能 :0.01 kN ダイヤルゲージ用接続ケーブル、圧力センサ
変位表示分解能     :0.001 mm PC接続用USBケーブル、ソフトウェア
計測間隔 :約4回/秒(250ms) ACアダプタ電源(DC12V)
データ出力    :Excel, csv形式
PC環境(別売) :Windows 8以降
使用温度環境 :温度 5 ℃~40 ℃
