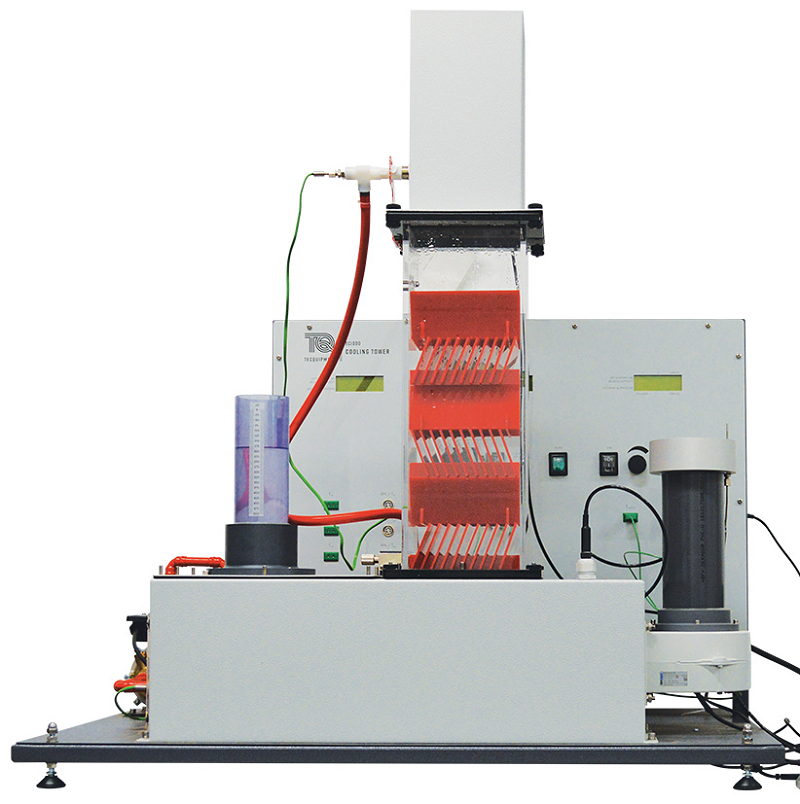

ビル空調や冷暖房設備の冷却水を冷却する解放式冷却塔（向流型）の卓上型実験装置です。温度制御された温水は冷却塔上部から噴霧され、充填材を通過しながら空気によって冷却され水タンクへ戻ります。吸気口のオリフィスは空気量を計測し、可変速ファンによって送られた空気は冷却塔下から上（向流）へ排出されます。
各センサ計測値（温度/湿度/流量/圧力）は操作パネルにデジタル表示され、付属ソフトを利用してPC（別売）でデータを収集・自動計算します。装置には透明で内部状況を観察できる標準冷却塔が1台付属されています。また別売オプション4種類の冷却塔を使用して幅広い実験を行うことができます。 |
| |
 |
|
|
| |
| |
| 主な実験項目（付属冷却塔、別売オプション冷却塔A/B/C） |
| |
実験1. 水量又は空気量の変化が熱量（W）や冷却塔効率（％）、冷却塔内圧力に及ぼす影響
実験2. 湿り空気線図で水量又は空気量変化による乾球温度変化を比較
実験3. 水温変化が熱量（W）や冷却塔効率（％）に及ぼす影響
実験4. 湿り空気線図で水温変化による乾球温度変化を比較
実験5. 水損失の計算値と実計測値を比較
実験6. 冷却塔内充填層の特性（別売オプション冷却塔Dのみ） |
| |
| |

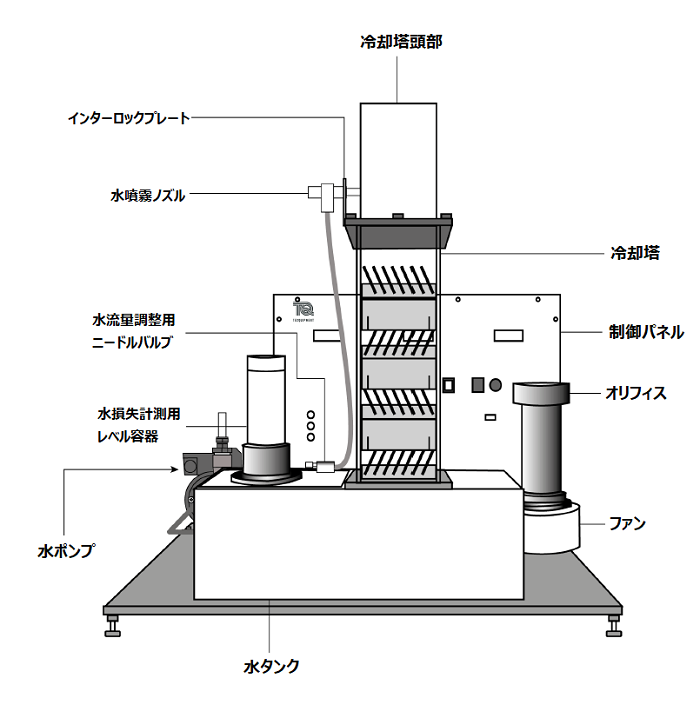

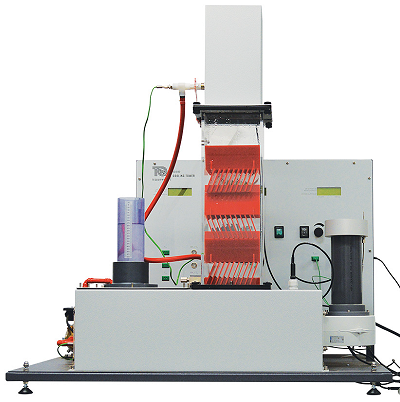

装置構成参考図
|

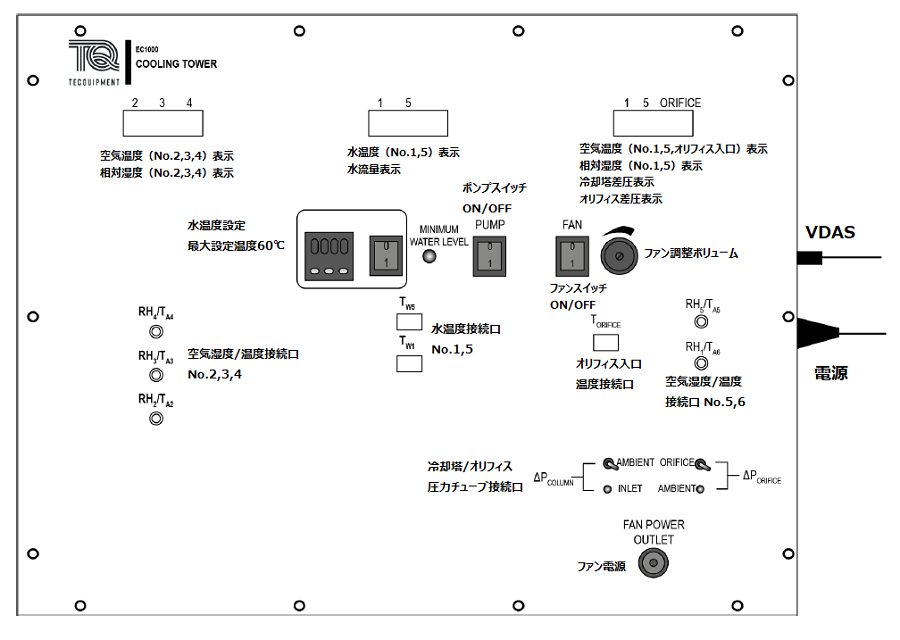

操作パネル参考図 |
|
| |

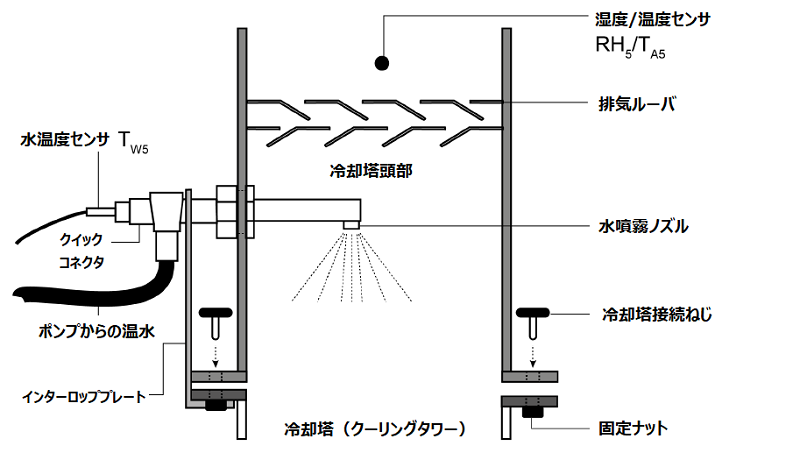

冷却塔頭部参考図
|

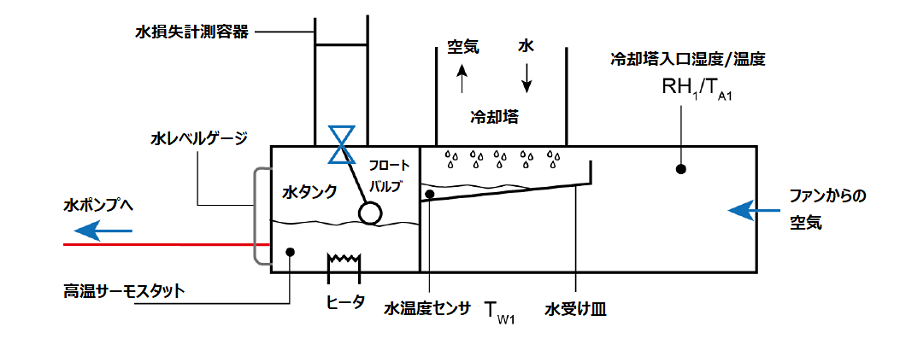

水タンク参考図 |
|
| |
|
クリックすると画像が拡大します |
| |
| |
| EC1000V仕様 |
|
| 寸法・重量 |
：約1016 x 620 x
H1180mm、約70kg |
| 電 源 |
：単相AC100V 20A 又は AC200V 10A 50/60Hz |
| 給 水 |
：蒸留水10L（初期充填量）、約2L/時間（損失量） |
| 温水循環システム |
：最大流量約0.85L.min-1、加熱ヒータ（PID制御）、実験最大温度60℃
流量調整と噴霧バルブ、流量調整と噴霧バルブ |
| 空気循環システム |
：最大質量流量約0.02kg.s-1、可変速ファン、排気ルーバ付 |
| 流量計測（デジタル表示） |
：水流量センサ、空気流量計測用オリフィス、水損失計測容器 |
| 温度計測（デジタル表示） |
：水温度x2ヶ所（冷却塔出入口）
空気温度x3ヶ所（冷却塔出入口、オリフィス入口） |
| 湿度計測（デジタル表示） |
：相対湿度x2ヶ所（冷却塔出入口） |
| 圧力計測（デジタル表示） |
：オリフィス差圧、冷却塔内差圧 |
| 保護回路 |
：サーマルスイッチ（公称68℃） |
| 操作環境 |
：+5℃から+30℃、最大相対湿度70％（31℃まで） |
| |
周辺温度20~25℃、相対湿度50％未満を推奨します |
| |
実験中は十分な換気を行ってください |
| ソフトウェア |
：各計測データを表示・収集、自動計算します |
| PC環境（別売） |
：Windows® 8 ,10、Intel i5又は同等以上 |
| 付属品 |
：標準冷却塔（比表面積:110m2.m-3）
寸法・質量：W210xD210xH506 6.3kg |
| ソフトウェア |
：各計測データを表示・収集・自動計算、Exel又はHTML形式でPC保存 |
| PC環境（別売） |
：Windows® 8 ,10以降、Intel i5又は同等以上 |
|
| |
| |
| |
オプション（別売）
|
| EC1000a |
冷却塔タイプA |
寸法・質量：W210xD210xH506 5.6kg
充填剤比表面積:77m2.m-3 |
|
| EC1000b |
冷却塔タイプB |
寸法・質量：W210xD210xH506 8.4kg
充填剤比表面積:200m2.m-3 |
|
| EC1000c |
冷却塔タイプC |
寸法・質量：W210xD210xH506 3.6kg
充填剤は入っておりません |
|
| EC1000d |
冷却塔タイプD |
寸法・質量：W210xD210xH792 9.5kg
冷却塔内部の充填材を通過する空気の変化を詳細に観察します
相対湿度/温度センサx3個含む
|
|
| VDAS-elab |
リモート実験システム |
| 離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです |
|

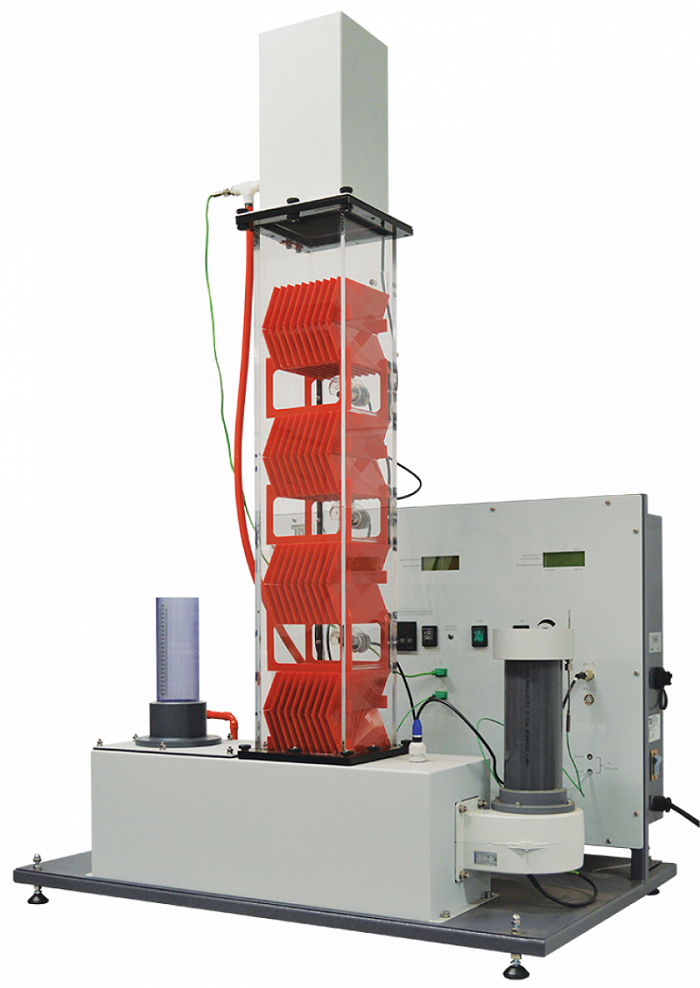

オプションEC1000dを取付けた写真 |
|
| |
| |
| |
 |
 |
 |
 |

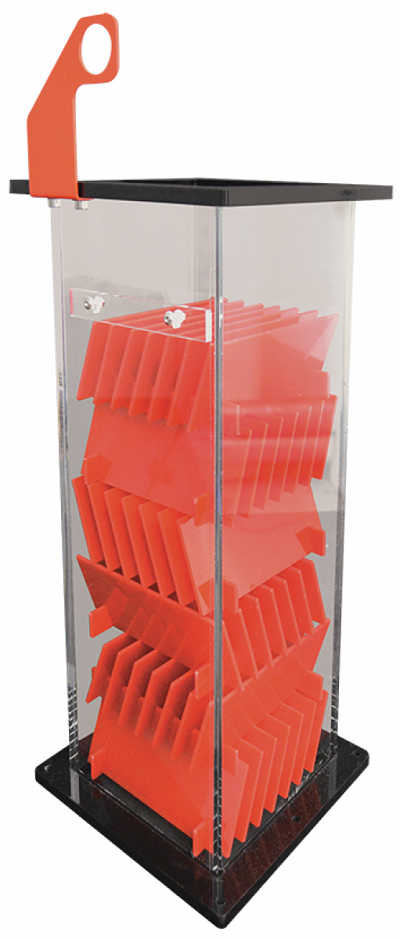

EC1000a冷却塔Aタイプ
比表面積:77m2.m-3 |

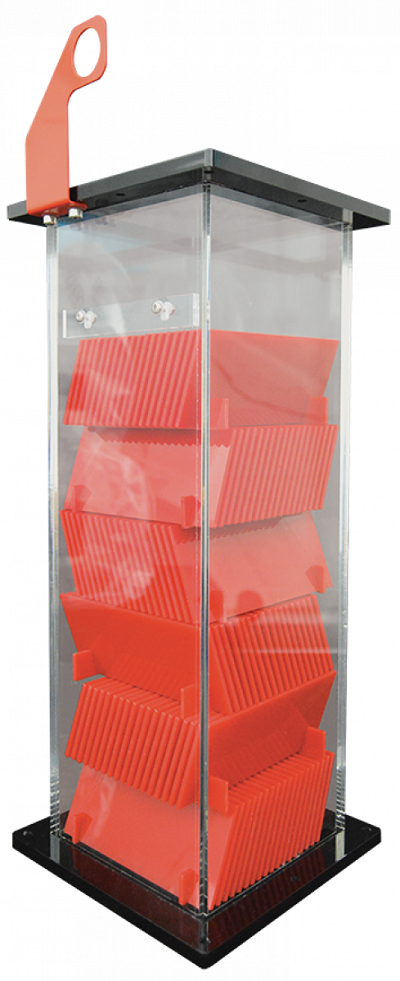

EC1000b冷却塔Bタイプ
比表面積:200m2.m-3 |

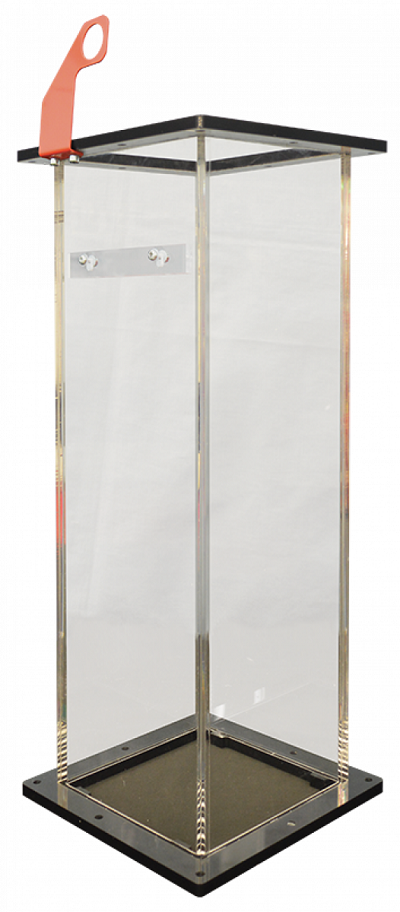

EC1000c冷却塔Cタイプ
空洞 |

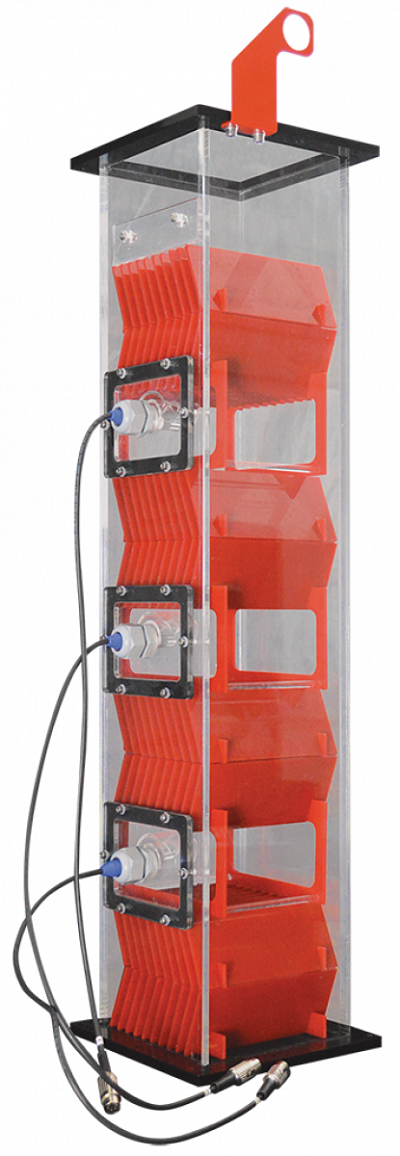

EC1000d冷却塔Dタイプ
相対湿度/温度センサx3個含 |
|
| |
| |

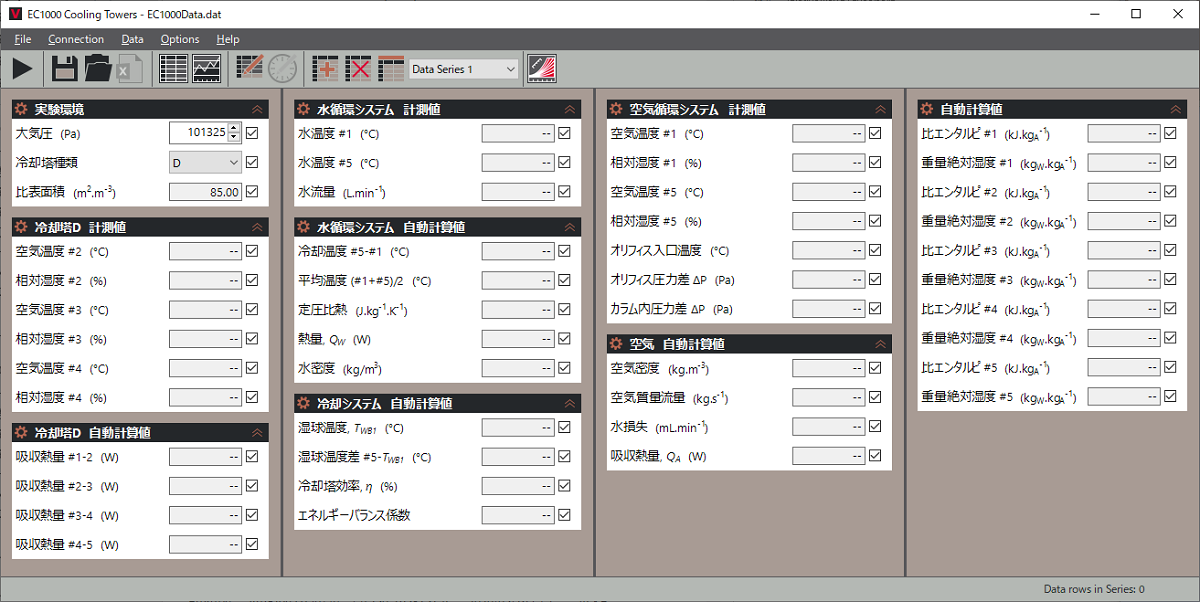

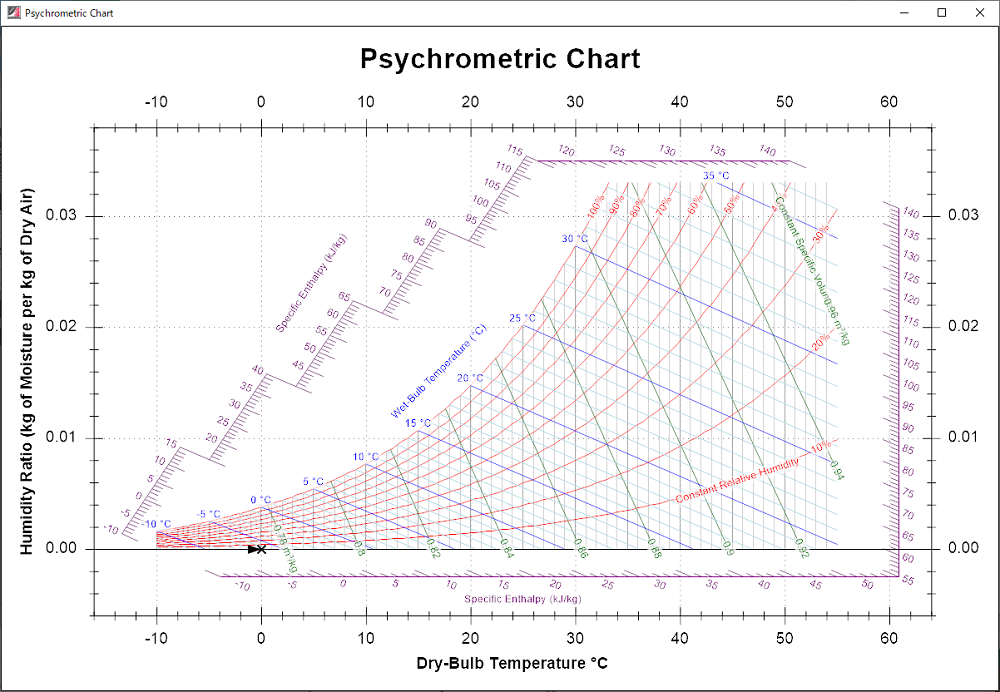

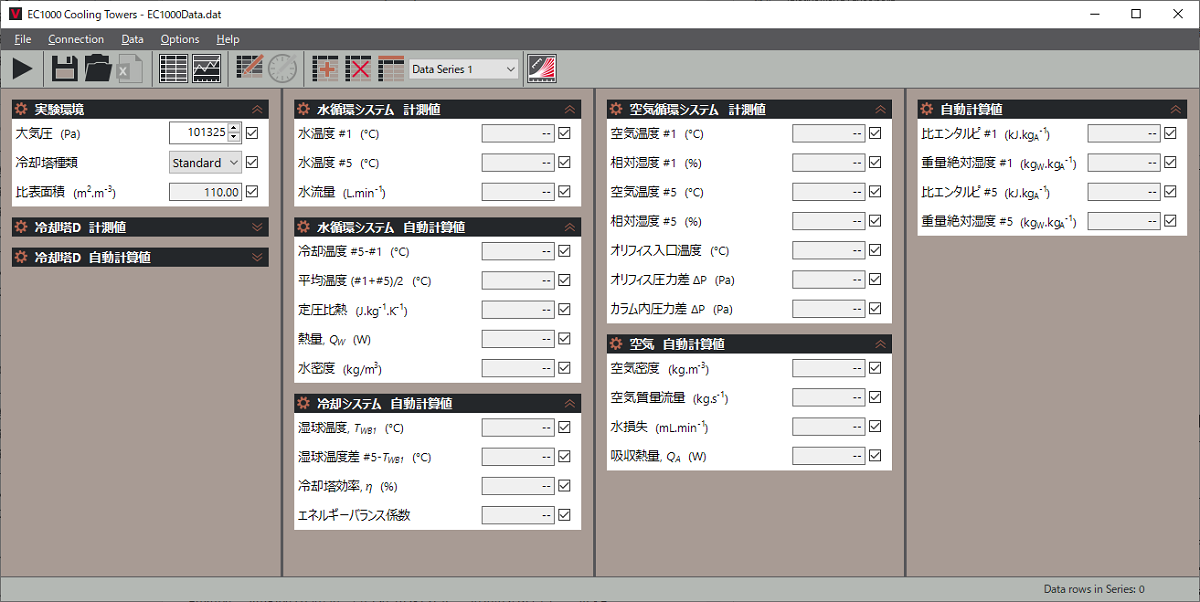

EC1000d（別売）実験時のVDASソフト参考画面 |
| |
