| EC1550V |
| 空調システム実験装置 HVAC-R |
|
|
|
| |
| |
生活水準の向上やさまざまな産業において広く使用される空調システムは、生活の快適さを維持するだけではなく、工業プロセス環境の制御も指します。EC1550VはHVAC-R空調システムを備えた装置でダクト内の加熱と加湿、冷却と冷凍システムの熱力学プロセスを実証します。
冷媒にR134aを使用した移動可能なキャスター付き実験装置は、ダクト左側の吸気ガラリから空気を吸入し、手動式開閉ダンパ、可変速軸流ファン、1次加熱器、スチーム加湿器、熱交換器（水冷式）、水噴霧器、ミスト除去器、2次加熱器を通り、ダクト右側の排気ガラリから排出されます。
空調プロセスごとの温度と湿度、ダクト内1ヶ所の空気流速、冷凍システムの冷媒圧力（高・低）、温度、冷媒流量、コンプレッサ消費電力をデジタル表示します。冷凍システムによって温度制御された冷水タンクは、可変速ポンプによってダクト内熱交換器へ冷水を送り、熱交換器出入り口温度、流量をデジタル表示します。PID制御された1次加熱器と2次加熱器は、異なる電源入力で性能比較できます。
スチーム加湿器及び水噴霧器は、凝縮熱や気化熱が空気に与える影響を調査します。
付属のVDASソフトウェアを利用して、PC（別売）上で各種データ表示と収集、p-h線図・湿り空気線図を描画します。
|
| |
| HVAC-R |
| Heating（加熱） |
|
Ventilation（換気） |
|
Air Conditioning（空調） |
|
Refrigeration（冷凍） |
|
| |
 |
 |

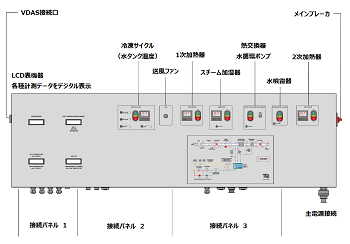

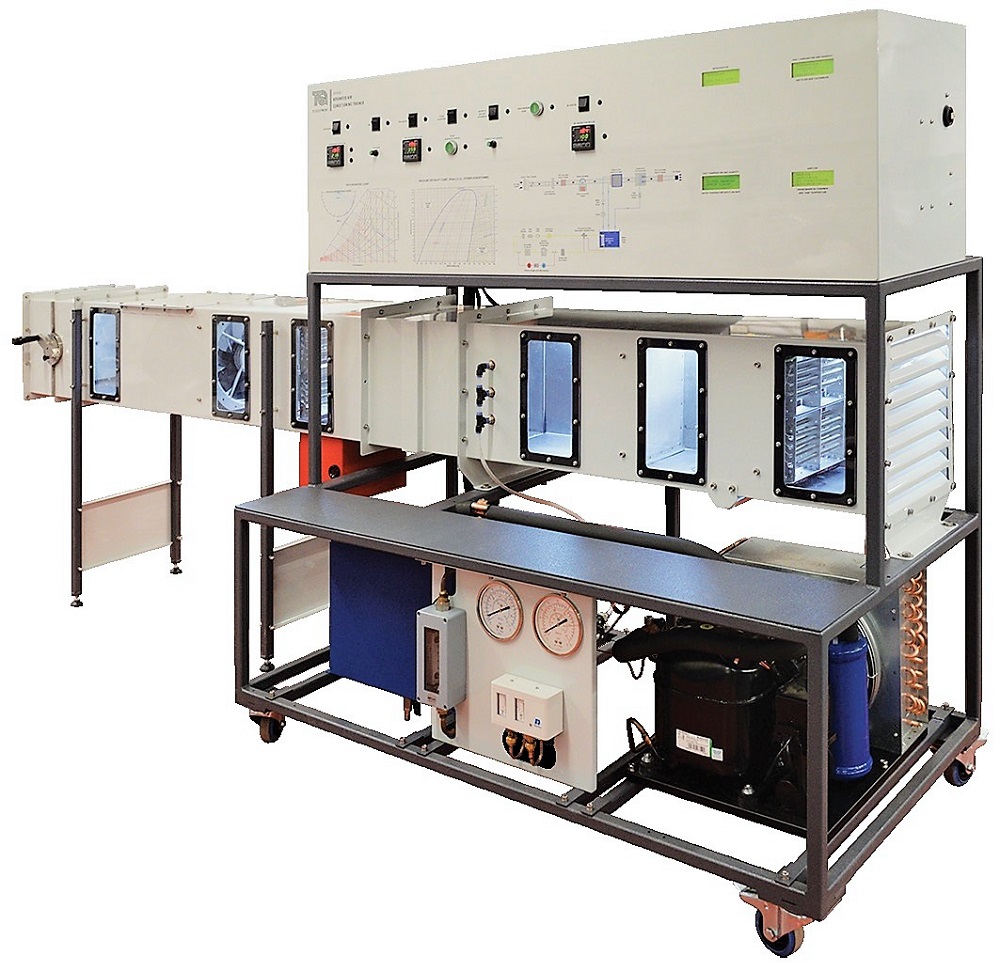

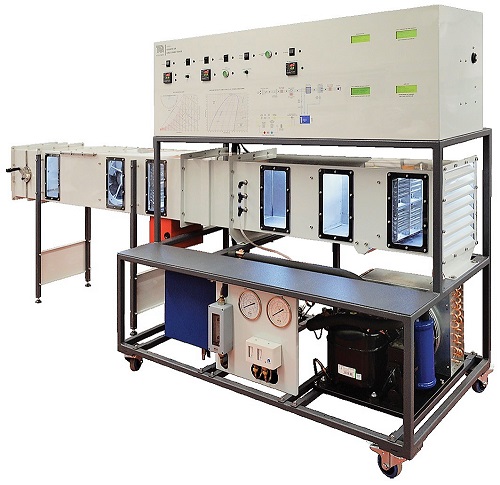

| EC1550V 参考写真 |
| |
 |
 |

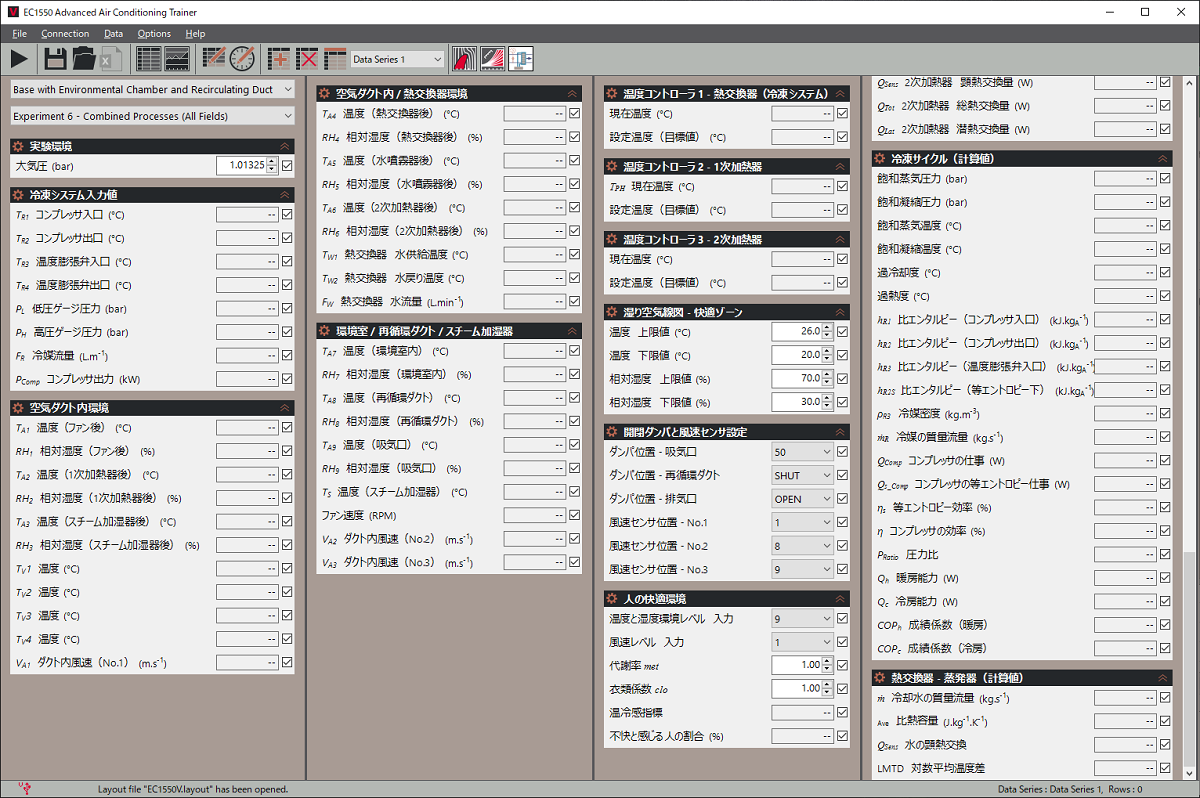

VDASソフト画面（装置付属品）
実験6 複合プロセス実験状況画面 |

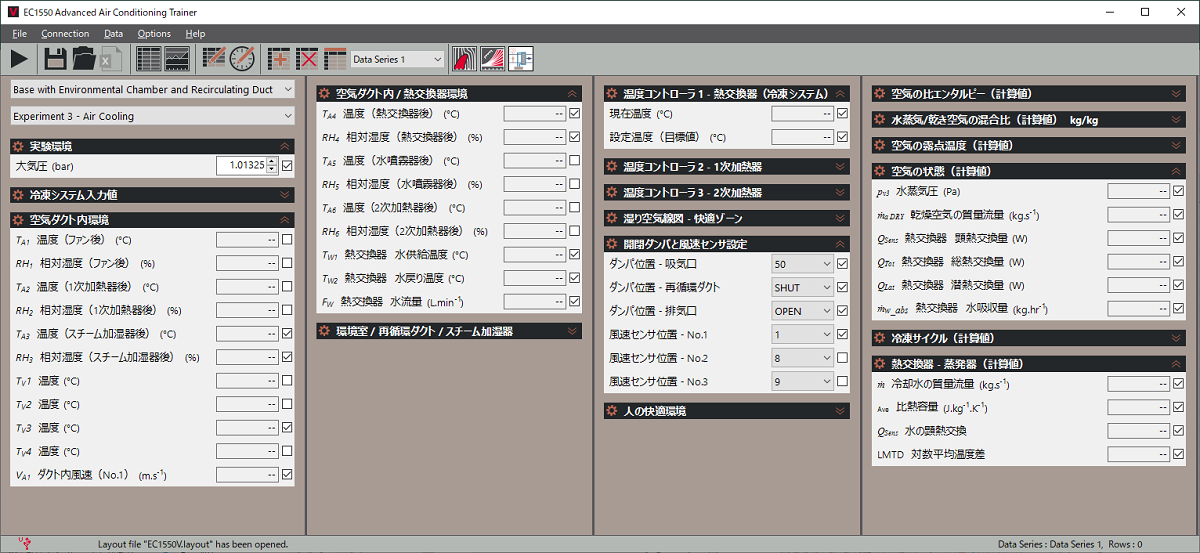

VDASソフト画面（装置付属品）
実験3 冷房実験（熱交換機）状況画面 |
| |
|
 |
 |

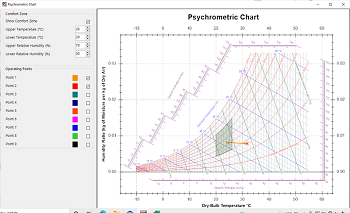

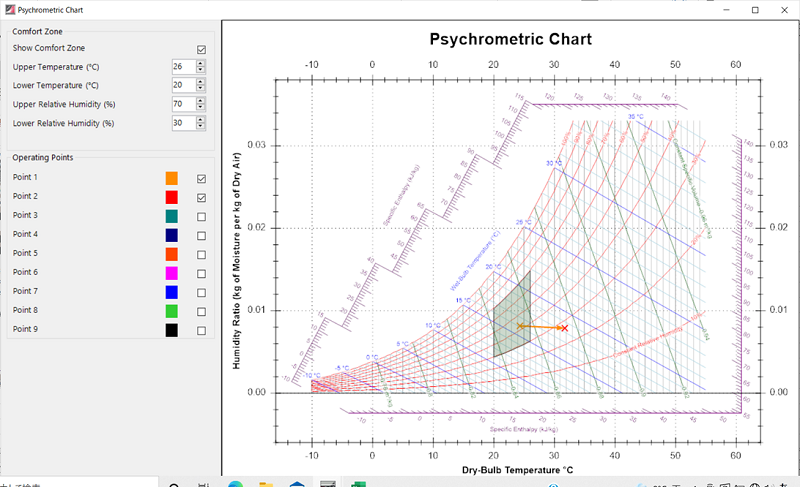

VDASソフト湿り空気線図画面（参考図）
状態点（相対湿度と乾球温度）を線図上にリアルタイム表示
|

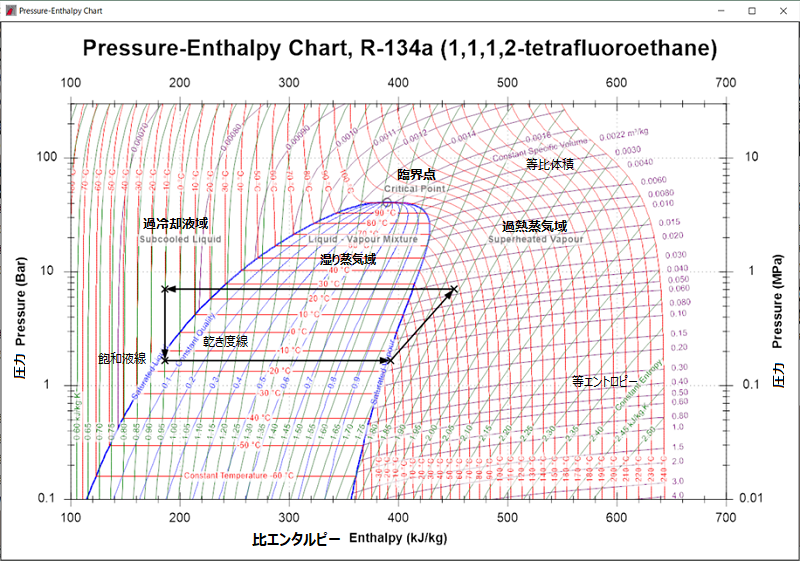

VDASソフトP-h線図画面（参考図）
冷凍サイクルの冷媒状態を線図上にリアルタイム表示 |
|
| |
| |
| |
 |
| |
| |
 |

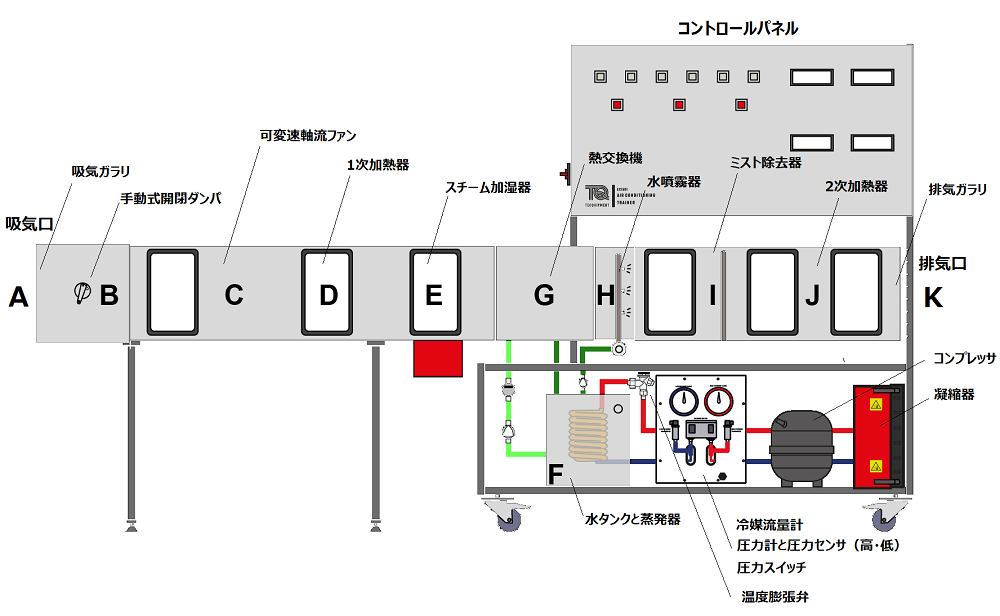

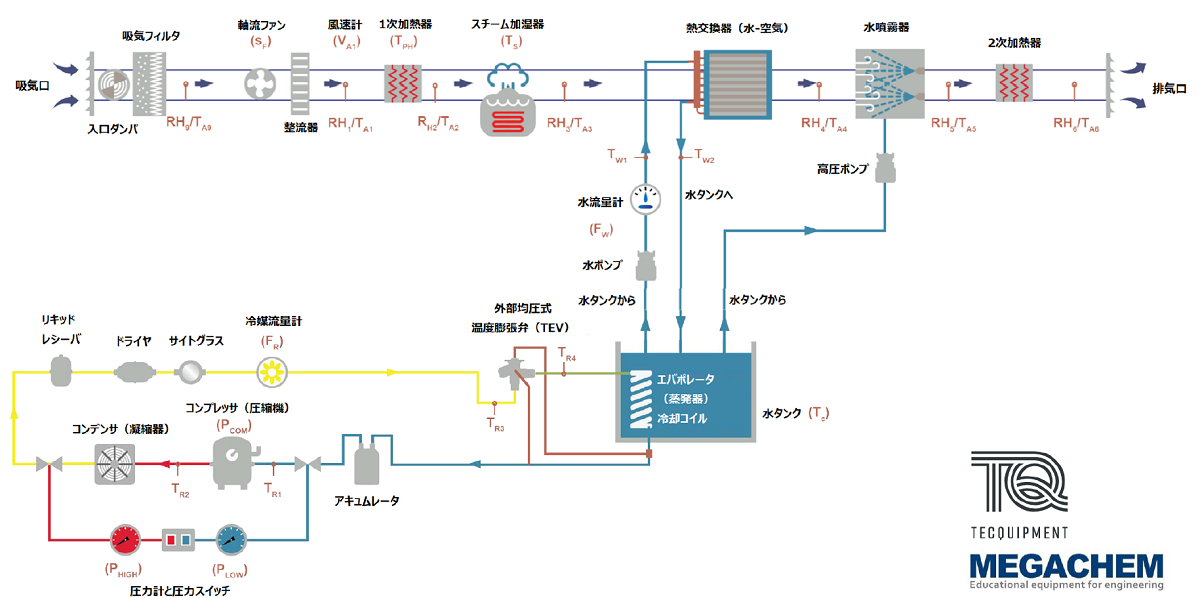

| EC1550V概略図 |
| |
| |
 |

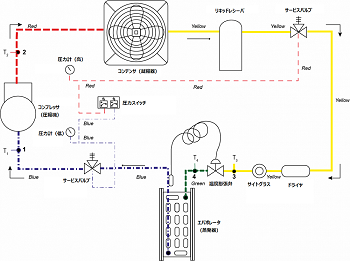

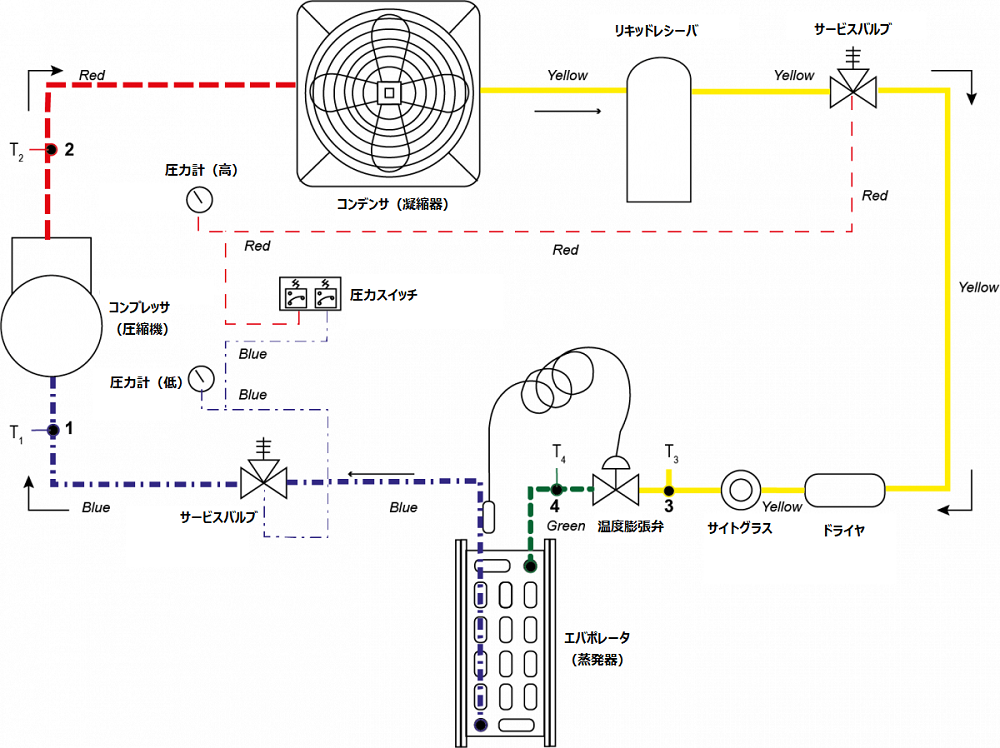

| EC1550V冷凍サイクル 参考回路図 |
| クリックすると画像が拡大します |
| |
| |
| 主な実験内容（参考） |
空調プロセスのデモンストレーションと分析（比エンタルピー、相対湿度、乾球温度）
湿り空気線図プロセスの調査（顕熱、蒸気加湿、冷却、顕熱・潜熱冷却と除湿、ミストによる断熱加湿）
複合プロセスの調査（加熱と加湿、冷却と加湿、加熱と加湿と冷却）
さまざまな組み合わせにおける、空気流量やポンプ流量、温度変化が空調プロセスに及ぼす影響を調査
冷凍サイクルの実証と分析（断熱係数、成績係数、過冷却度、過熱度、質量流量、エネルギーバランス）
P-h線図（モリエル線図）プロセスの調査
|
| |
| |
| EC1550V 仕様 |
|
| |
|
| EC1550V寸法 |
：約W3500 x D750 x H1500mm |
| EC1550V質量 |
：約400kg |
| 電源 |
：三相AC200V 40A, 50/60Hz |
| ダクト断面寸法 |
：約300mm x 300mm |
| 送風機 |
：可変速軸流ファン |
| 空気体積流量 |
：最大約700m3/h |
| 最大風速 |
：2 m/s以上 デジタル表示 |
| 風速センサ |
：1個（No.1,9位置で計測可）
VTQ薄膜風速センサ、計測範囲0-10m/s |
| 1次加熱器 |
：1.5kW電気ヒータ（PID制御） |
| 2次加熱器 |
：1.5kW電気ヒータ（PID制御） |
| 温・湿度計測 |
：温湿度センサ 7ヶ所 デジタル表示 |
| 温度計測 |
：熱電対10ヶ所 デジタル表示 |
| |
加熱器x2, 水タンク, 熱交換器出入口
加湿タンク, 圧縮機出入口, 膨張弁出入口
|
| 加湿器 |
：電気ヒータ（PID制御） |
| 水噴霧器 |
：高圧噴霧ノズル式（60psi） |
| 水タンク |
：約35L、冷凍システムによるPID温度制御 |
| ノイズレベル |
：70dB |
| 付属品 |
：VDASソフトウェア（PC別売） |
| ソフトウェア |
：各計測データを表示・収集・自動計算、Exel又はHTML形式でPC保存 |
| PC環境（別売） |
：Windows® 8 ,10以降、Intel i5又は同等以上 |
|
| |
| 保護回路 |
：圧力スイッチにより、過度な圧力上昇・低下を防ぎます。
圧力が高い又は低すぎると、システムがシャットダウンし警告灯が点灯 |
| 操作温度環境 |
：約+5℃から+30℃ ※装置使用時の周辺温度は約20~25℃を推奨します。
実験室内が高温（30℃前後）になると、冷凍システムの冷媒圧力上昇により安全スイッチが作動して冷凍システム停止します。この装置は、エアコンが完備された実験室で使用してください。
|
|
| |
| |
オプション（別売）
|
| EC1550a |
再循環ダクト |
|
| EC1550c |
環境室 |
|
| VDAS-elab |
リモート実験システム |
| 離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです |
|
| |
| |
| EC1550a 再循環ダクト |
|
| |
EC1550V空調システム実験装置に追加して取付ける事ができます。
再循環ダクト内の手動式ダンパ（2ヶ所）を操作して、ダクト内空気の流れを変化させた幅広い実験を可能にします。
EC1550aには、温度・湿度センサ が1ヶ所付属されています。 |
全体寸法（EC1550V+EC1550a）：約W3500 x D750 x H1900mm 約470kg
重量（EC1550aのみ）：約65kg
付属品：風速センサ x2個（No.1,8,9位置で計測可）、温湿度センサ x1個（No.8位置に取付）
|
| |
 |

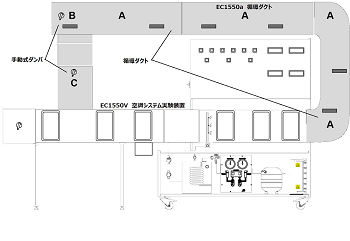

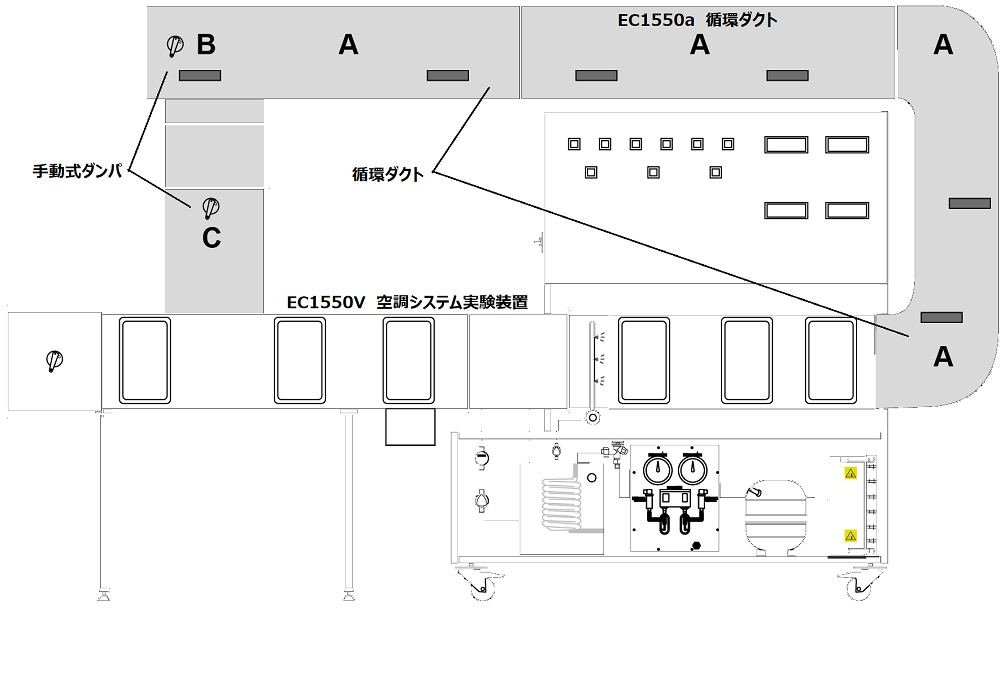

EC1550a循環ダクトは、グレーで塗りつぶされた範囲です |
|
| |

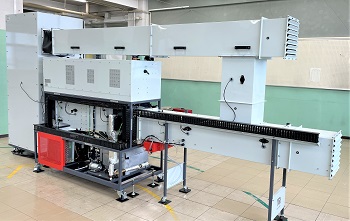

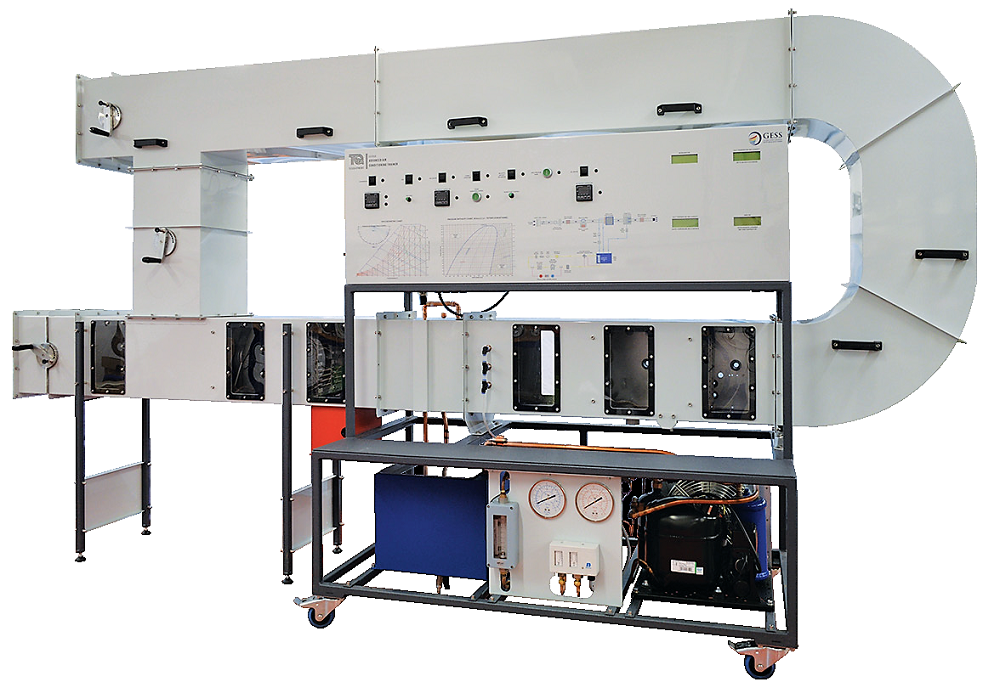

EC1550a再循環ダクト 取付け参考写真
上記写真には別売りのEC1550V空調システム実験装置が含まれています。 |
| |
| |
 |

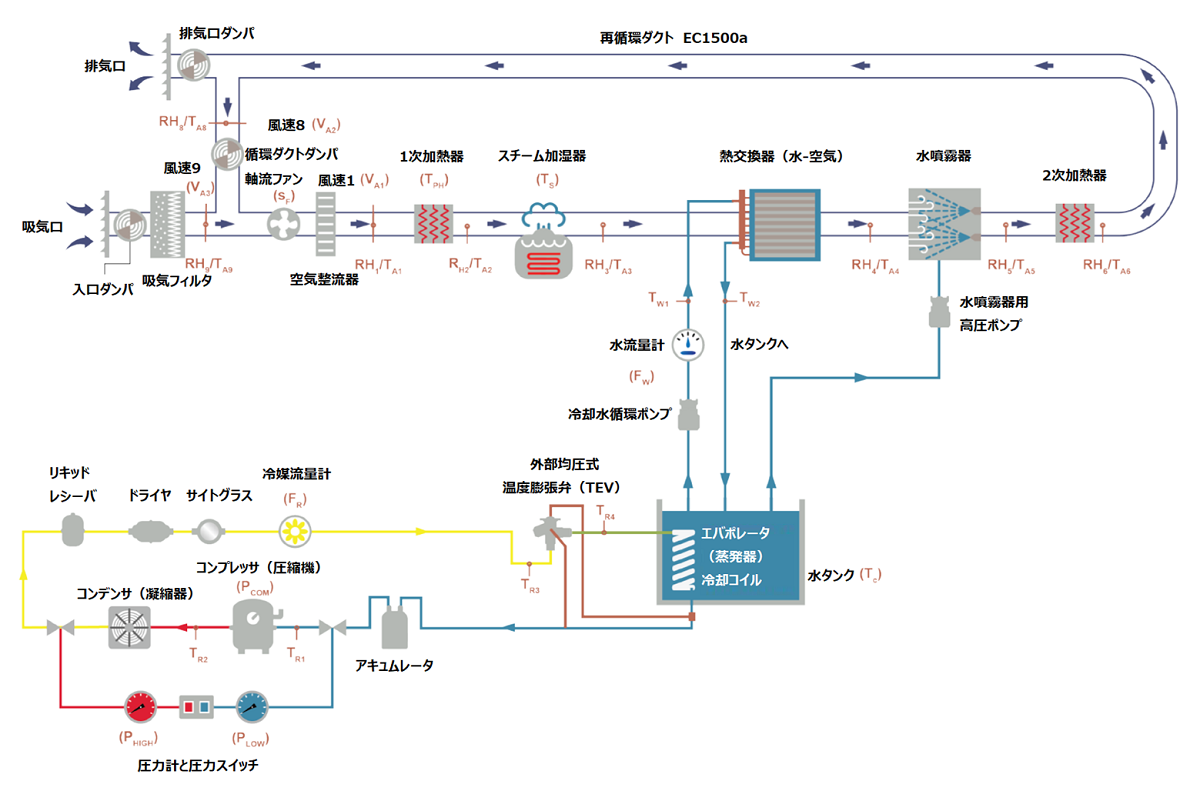

EC1550VにEC1550aを追加した時のシステム概略図
クリックすると拡大します |
| |
| |
| EC1550c 環境室 |
|
| |
EC1550V空調システム実験装置とEC1550a再循環ダクトの組み合わせに、追加して取付ける事ができます。
容積約2M3の部屋を模倣した環境室は、人の快適レベル、温冷感指標（PMV）と満足割合（PPD）の評価を行います。
EC1550cには、温度・湿度センサ が1ヶ所付属されています。
|
全体寸法（EC1550V+EC1550a+EC1500c）：約W4600 x D1000 x H2100mm 約550kg
重量（EC1550cのみ）：約84kg
付属品：温湿度センサ x1個（環境室内に取付）
|
| |
 |
| |
|
|

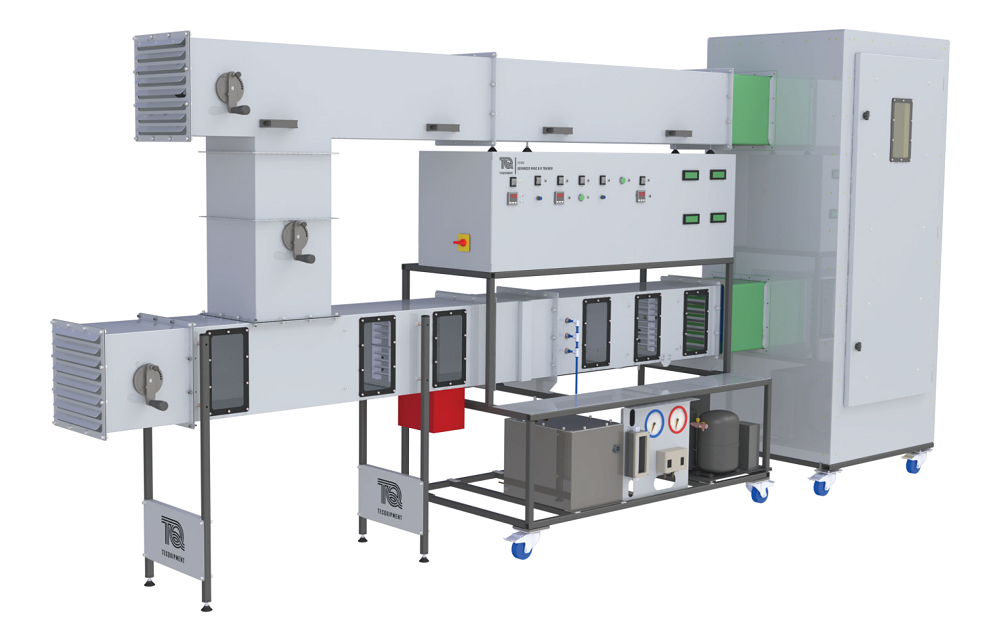

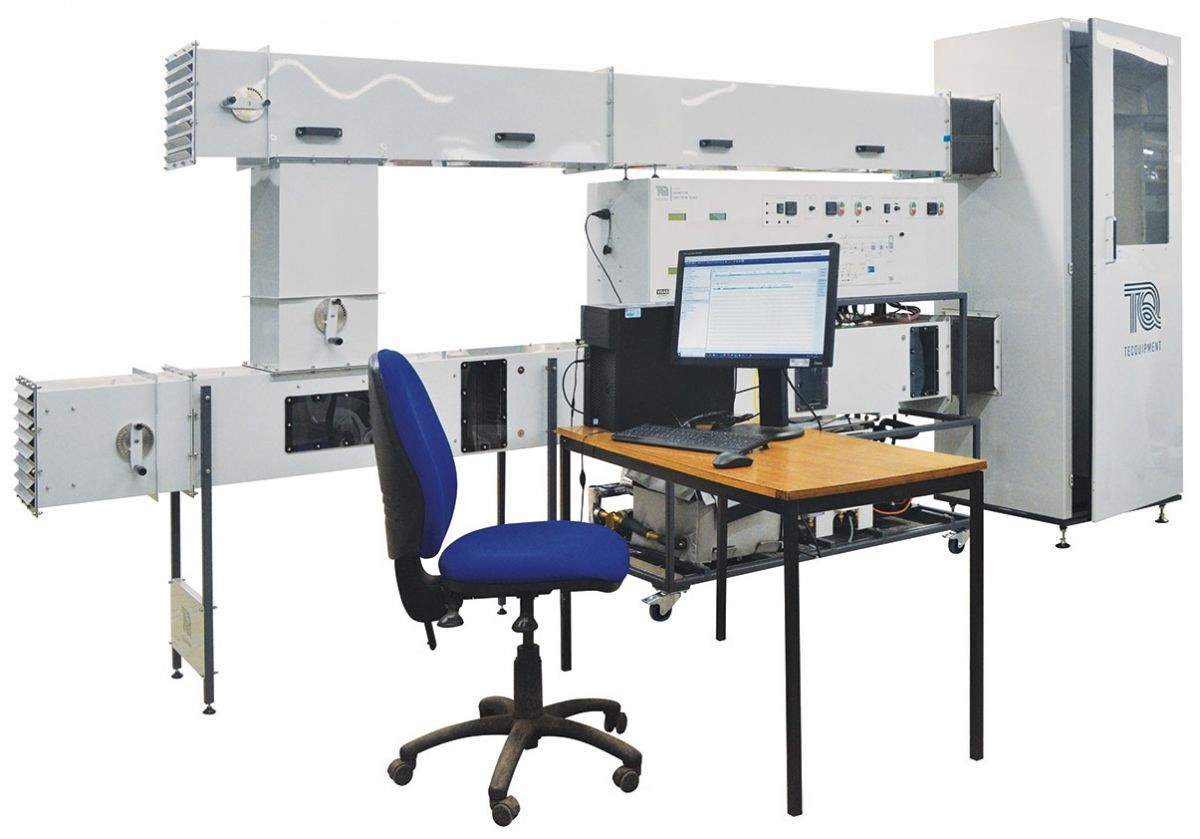

EC1550c環境室 取付け参考写真
上記写真には別売りのEC1550V空調システム実験装置とEC1550a再循環ダクトが含まれています。
上記写真のPC、デスク、イスは別売です。 |
| |
| |
 |

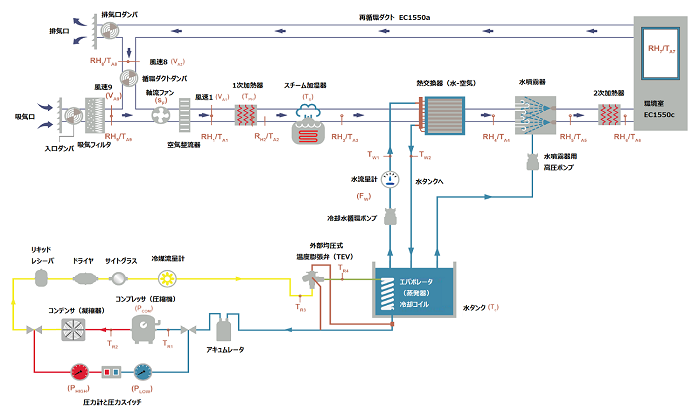

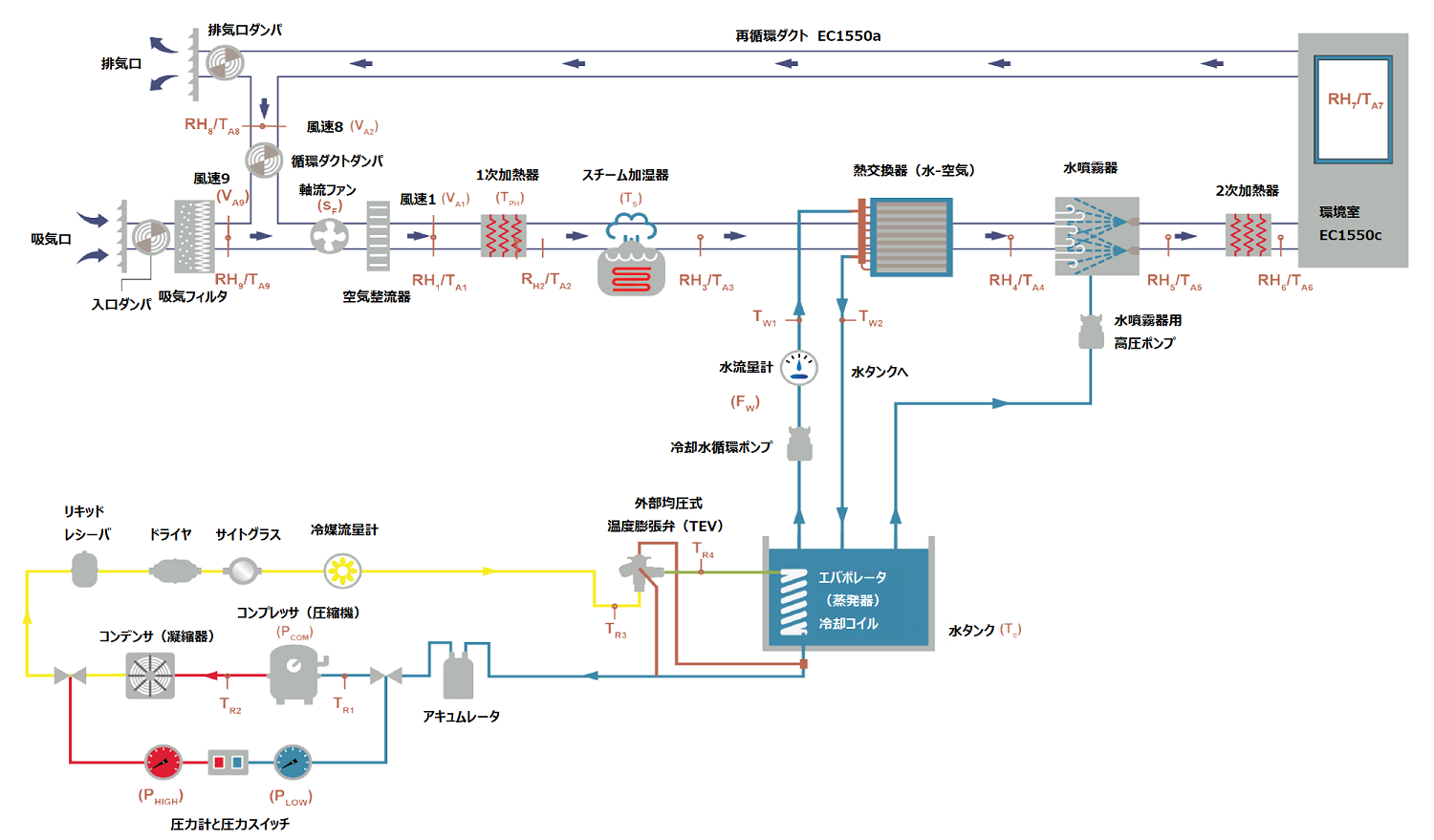

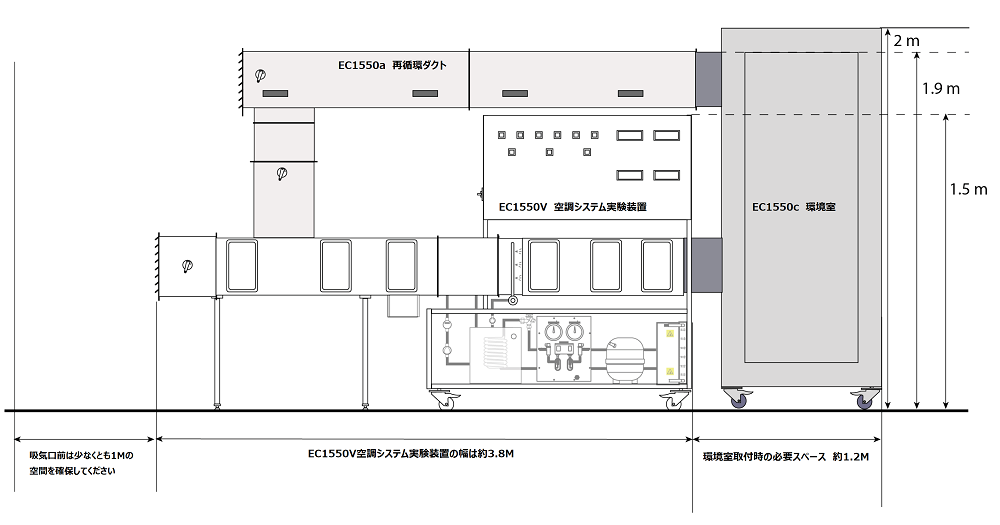

EC1550VにEC1550aとEC1550cを追加した時のシステム概略図
クリックすると拡大します |
| |
| |
| |
| |
|
参考動画
EC1550Vと別売りオプションEC1550a+EC1550c |
| |
| |
  |

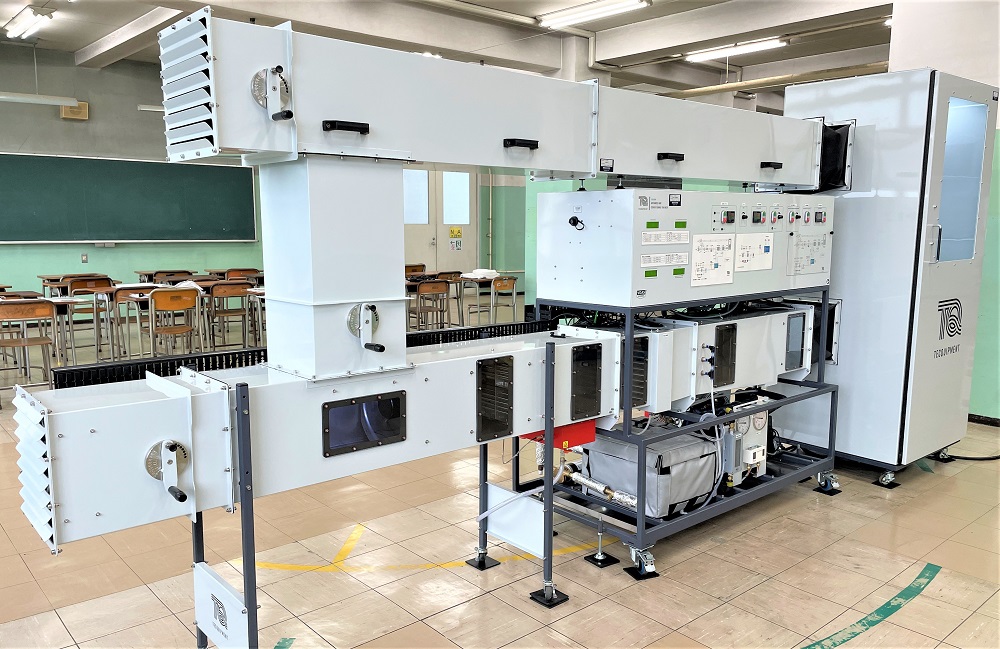

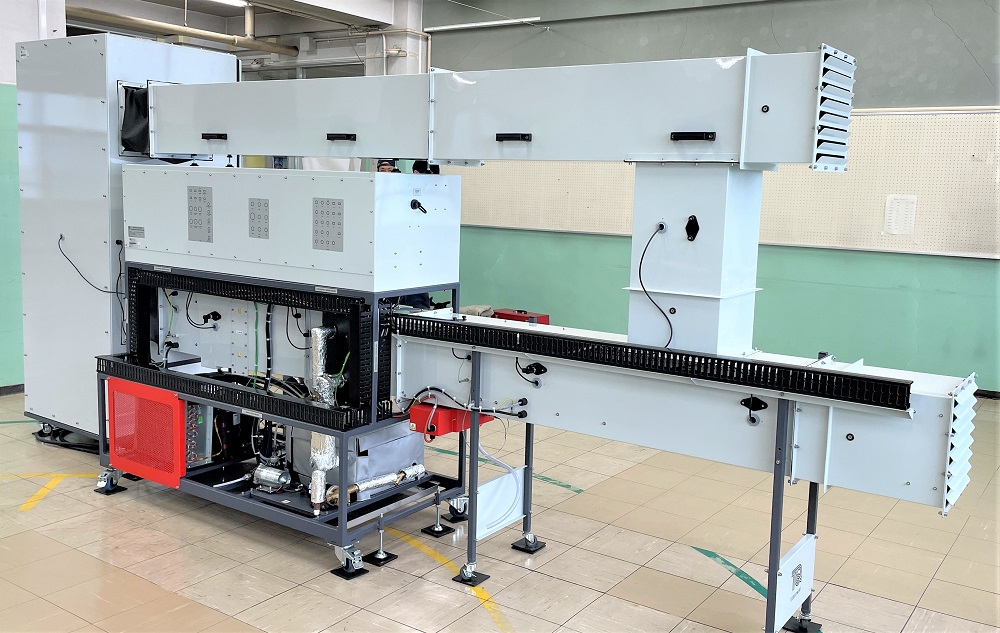

高等学校様設置例 クリックで画像拡大
上記写真にはEC1550Vの他に別売りオプションEC1550aとEC1550cが含まれています
また、全ての柱脚がキャスターに追加工されています |
| |
| |
|
|

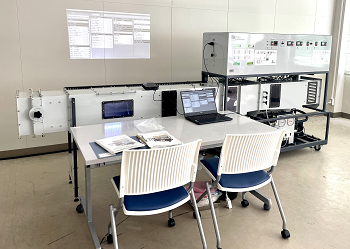

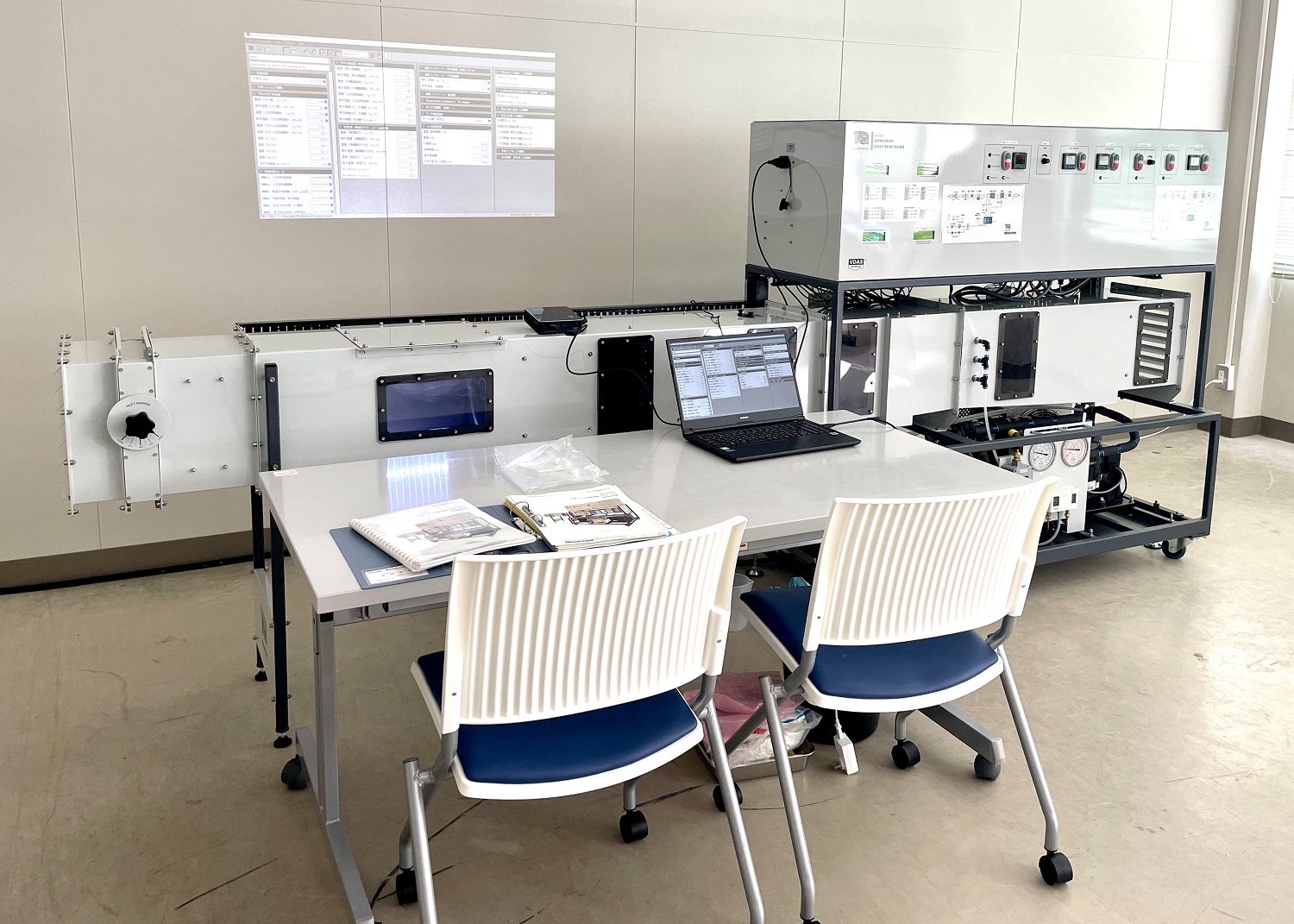

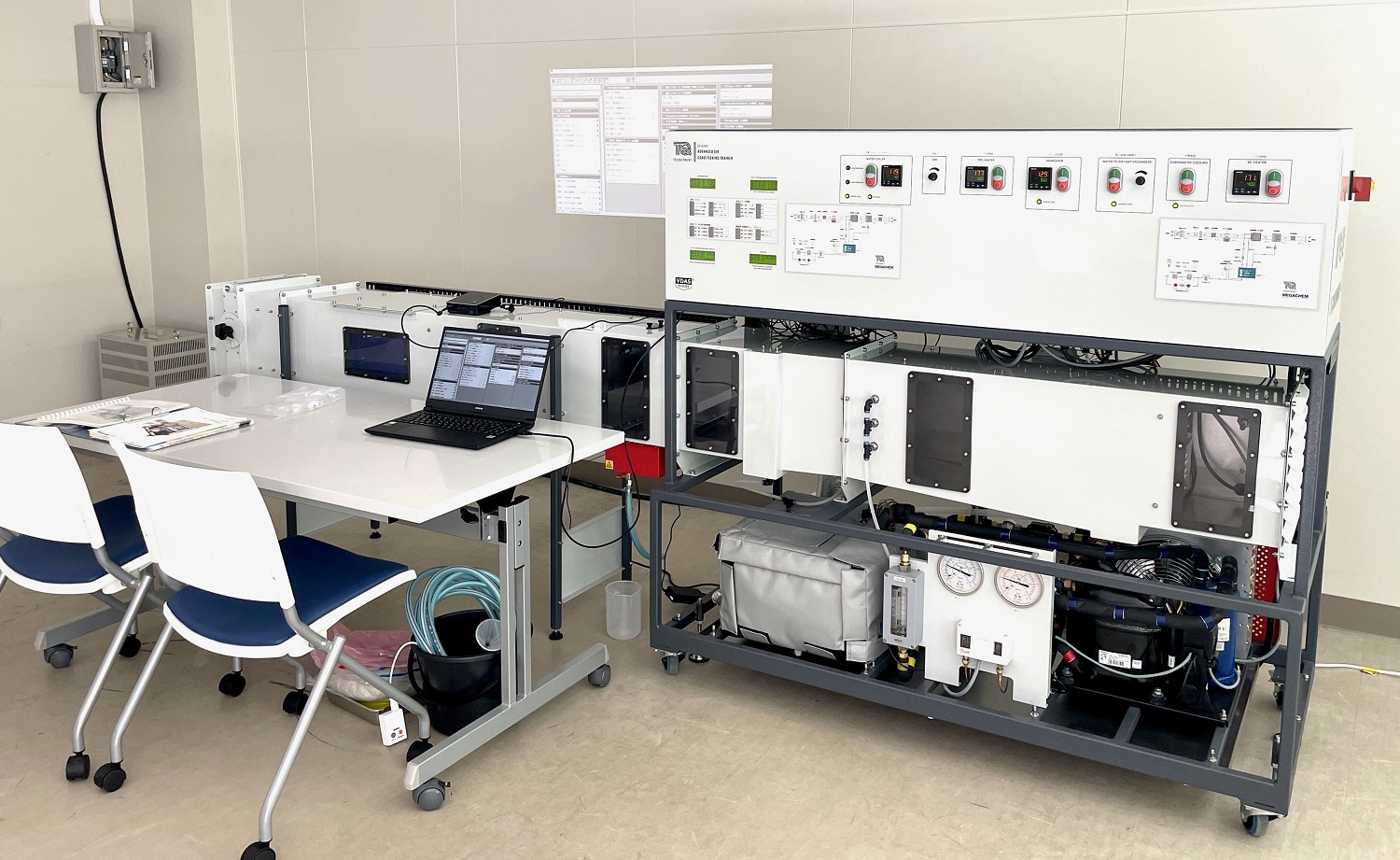

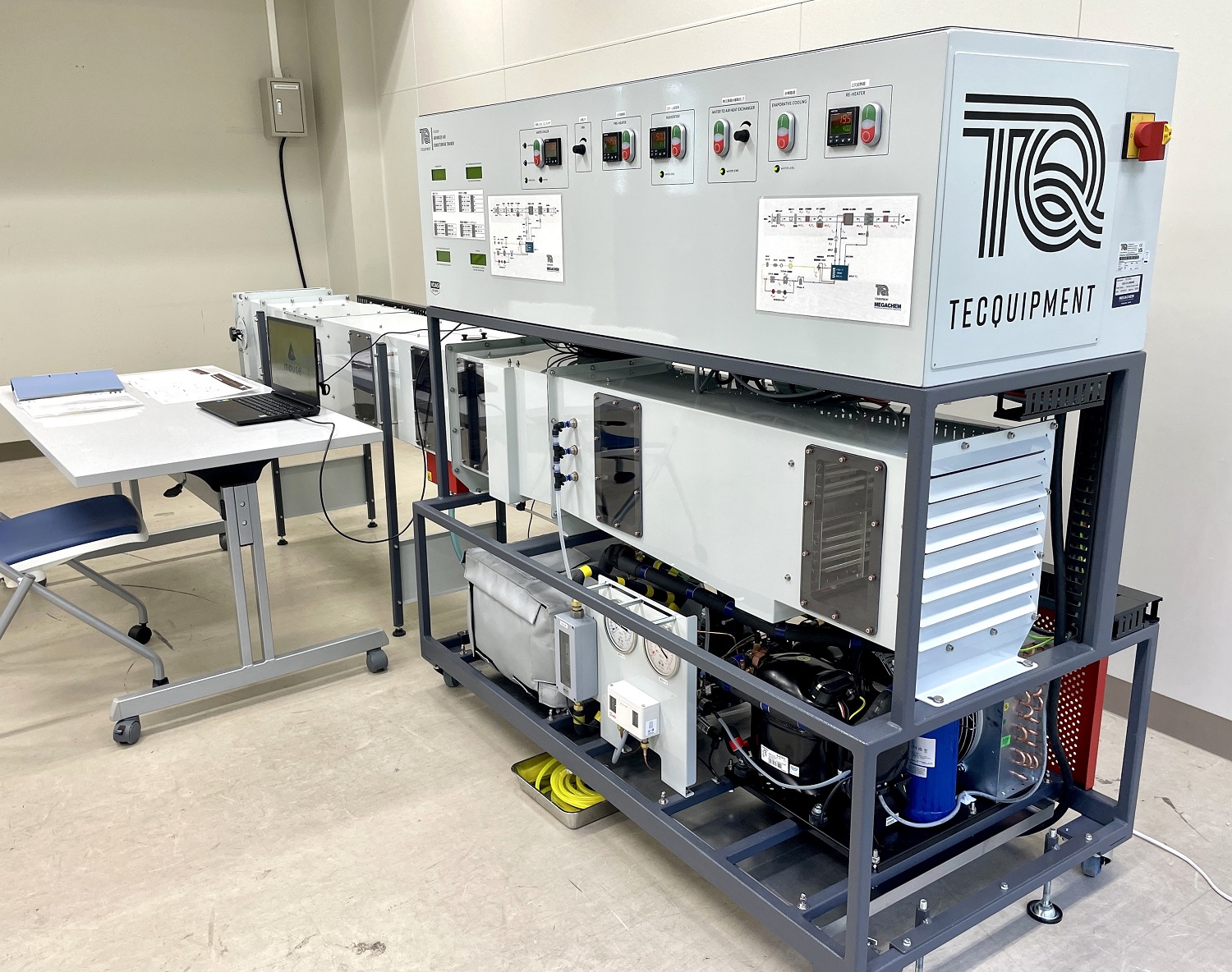

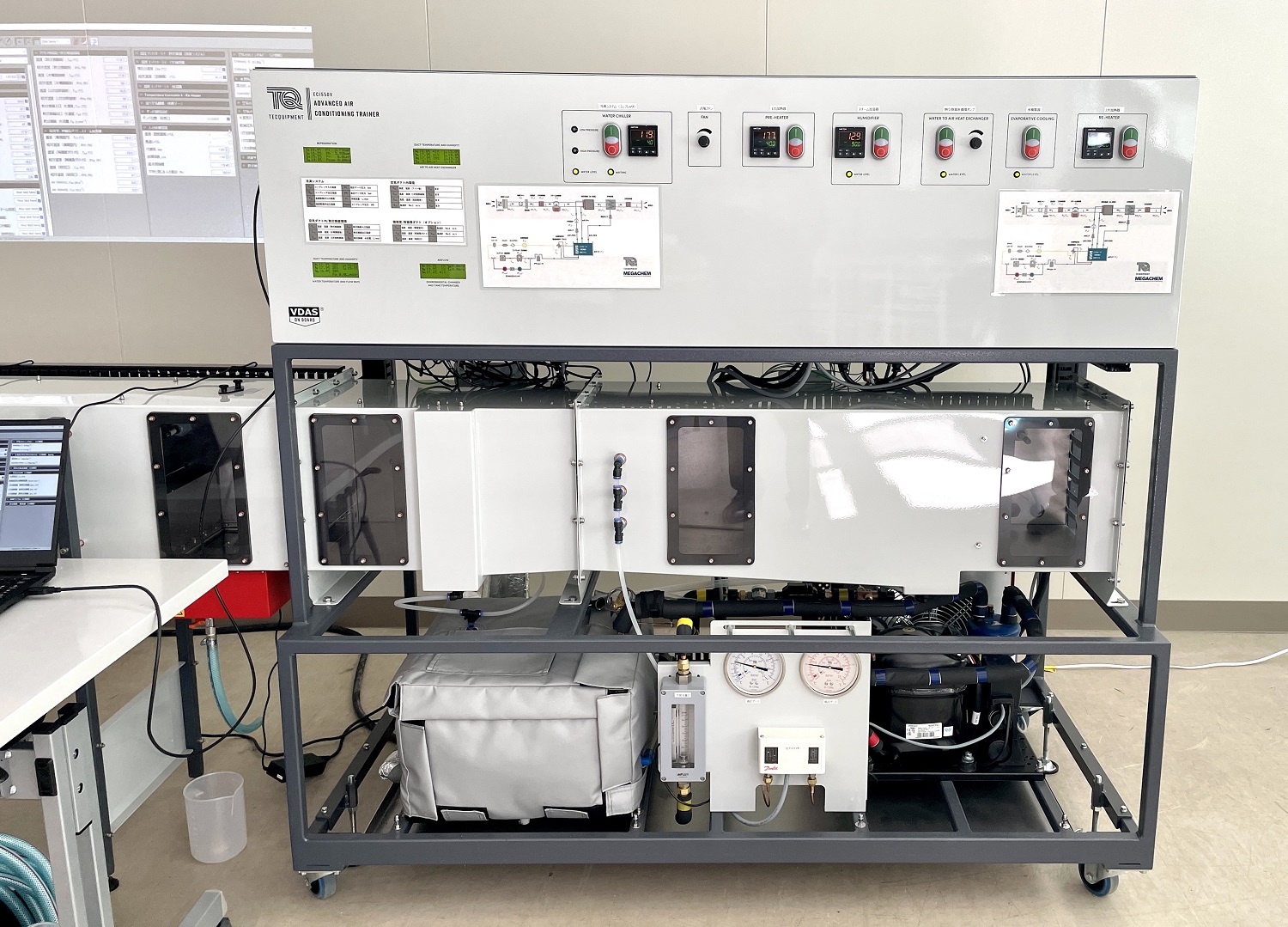

高等専門学校様設置例 クリックで画像拡大
上記写真にはEC1550Vの他に別売りオプションのデスクとイス、PCが含まれています
また、アジャスターボルトが追加工されています |
