KITS Windows 冷媒の熱物性及びサイクル性能計算用ソフト
KITS Windowsには、2種類のバージョンが用意されています。 MET8501H版 & 完全版


KITS Windows MET8501H版

冷凍空調実習装置(MET8501H-R404a)用として特別に設計された理論サイクル計算用ソフトウェアです
。装置で使用される冷媒R404a以外に、比較用としてR134a、R410aでの理論サイクルを算出します。

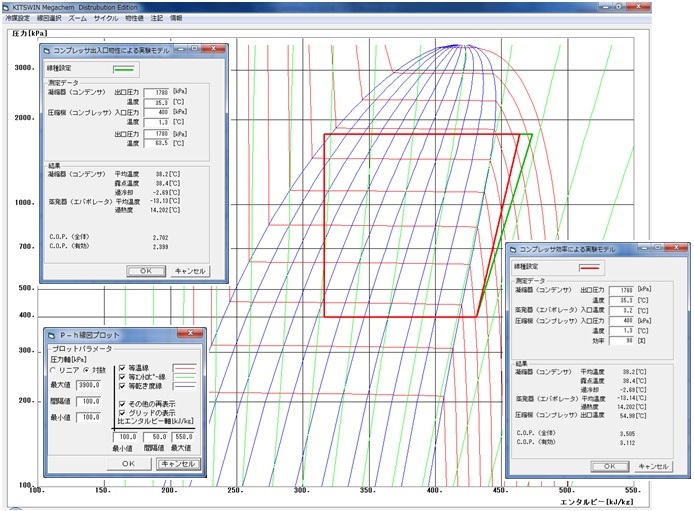

実習装置で計測された各点の物性値をソフトへ入力し、コンプレッサ出入り口物性から理論サイクルを計算、又はコンプレッサ出口物性をコンプレッサ効率から求め理論サイクルを計算します。

 冷凍・空調工学カタログダウンロード 1900KB


クリックすると画像が拡大します

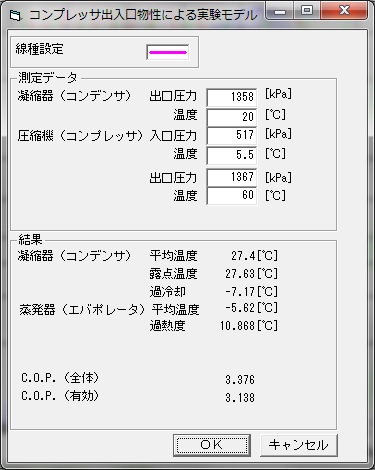

コンプレッサ出入り口物性からCOP算出
クリックすると画像が拡大します

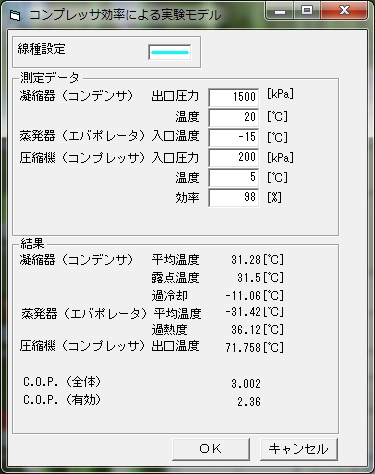

コンプレッサ効率を利用してCOP算出
クリックすると画像が拡大します

湿り空気の物性値算出
クリックすると画像が拡大します

 ページ上部に戻る

KITS Windows MET8501H版の各種機能について
冷媒選択機能
冷媒をR134a,R404A,R410Aの中から任意選択可能です。

計算範囲設定機能
任意の計算範囲を指定でき、等温線、等圧線、等乾き度線、等エントロピー線を描画。
乾球温度(1℃~95℃)と湿球温度(0.5℃~90℃)を入力し、湿り空気の物性値を算出。

線図選択機能
圧力-比エンタルピー線図(P-h)、乾球温度-エントロピー線図(T-s)を高速描画。

理論サイクル計算、描画機能
圧縮機入口、出口の圧力、凝縮器平均温度、蒸発器平均温度等からサイクル状態を線図上に描画し、サイクル性能を解析。
コンプレッサ出入り口物性から理論サイクル、成績係数(COP)を算出、描画。
コンプレッサ出口物性をコンプレッサ効率から求め理論サイクル、成績係数(COP)を算出、描画。

任意な点における熱物性の表示機能
線図上の点をマウスでクリックするとその点の熱物性情報を表示
ユーザーデータ表示機能
実機データやサイクルシュミレーショ結果を線図上に表示可能。

 KITS Windows MET8501H版 操作解説書ダウンロード 2700KB

   ページ上部に戻る
KITS Windows 完全版

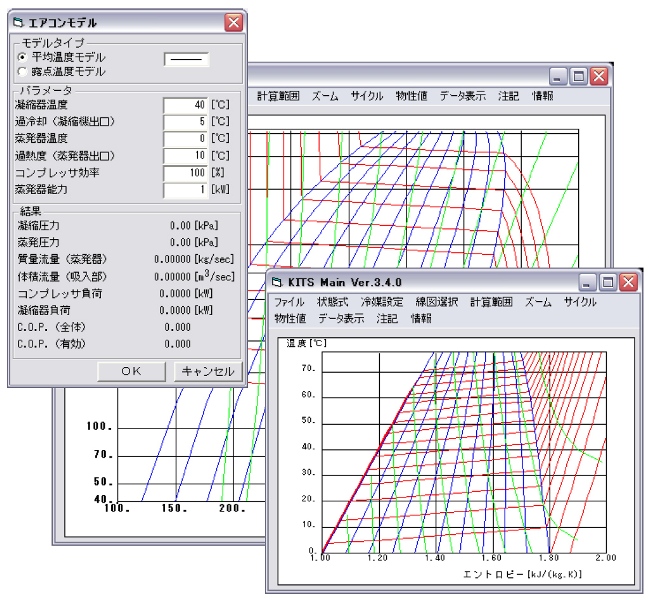

クリックすると画像が拡大します


非常に簡単な会話的操作によって信頼性の高い熱物値情報及びサイクル性能を計算して計算機画面上に表示する画期的なデータベースです。
混合冷媒を含むCFC、HCFC,HFC系冷媒や自然冷媒の圧力-エンタルピー線図、温度-エントロピー線図を計算機画面上に高速描画します。

KITSデモンストレーションソフトダウンロード1000KB
右クリックで対象をファイルに保存



 ページ上部に戻る
KITS Windows 完全版の各種機能について
冷媒選択機能
冷媒をR22,R134a,R404A,R407C,R407D,R407E,R410A,R410B,R507A等(操作解説書参照)の中から任意選択可能です。

計算範囲設定機能
任意の計算範囲を指定でき、等温線、等圧線、等乾き度線、等エントロピー線を描画。

線図選択機能
圧力-比エンタルピー線図(P-h)、乾球温度-エントロピー線図(T-s)を高速描画。

実機サイクル解析機能
圧縮機入口、出口の圧力、凝縮器平均温度、蒸発器平均温度等からサイクル状態を線図上に描画し、サイクル性能を解析。
乾球温度(1℃~95℃)と湿球温度(0.5℃~90℃)を入力し、湿り空気の物性値を算出。

任意な点における熱物性の表示機能
線図上の点をマウスでクリックするとその点の熱物性情報を表示

ユーザーデータ表示機能
実機データやサイクルシュミレーショ結果を線図上に表示可能。

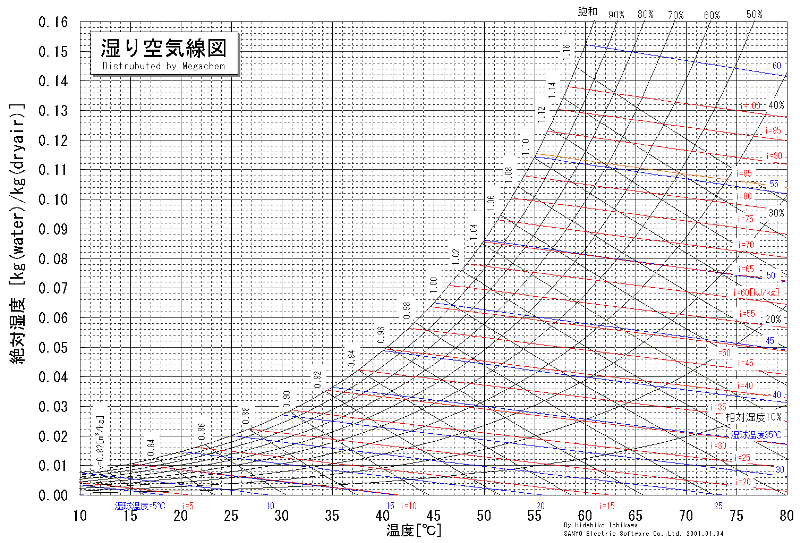

湿り空気線図(参考) クリックすると画像が拡大します

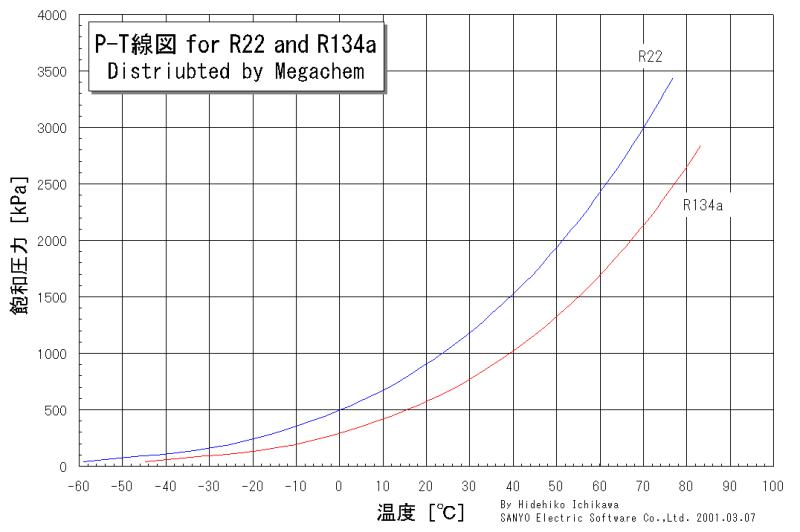

P-T線図(参考) クリックすると画像が拡大します

KITS Windows 仕様
梱包内容
動作環境
:USBメモリ x1、操作解説書x1冊
:Microsoft® Windows® Windows7、8又は10
 メモリ8MB以上、ハードに8MB以上の空き容量があること
