EC1500V
冷凍サイクル実験装置		TecQuipment社　環境制御実験装置サイトへ
REFRIGERATION CYCLE

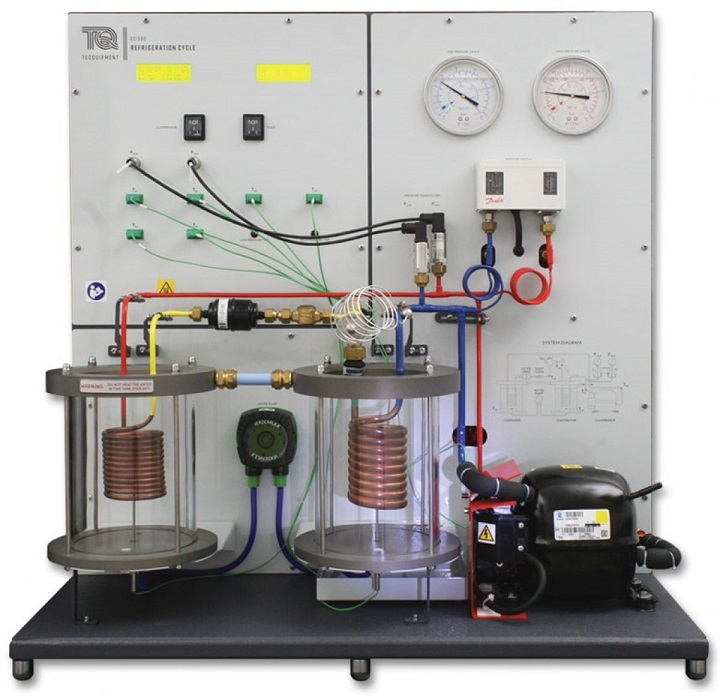

冷媒R134aを使用した卓上型冷凍システムです。
圧力-比エンタルピー線図（p-h線図）について学び、エンタルピー変化から過冷却と過熱、成績係数（COP）を導き出します。
冷凍回路は、高・低圧計、圧力スイッチ、温度膨張弁、サイトグラス、ドライヤを備えており、水タンクに沈められたエバポレーターコイル（蒸発器）とコンデンサーコイル（凝縮器）は温度変化を正確に収集、ヒートポンプを明確に実証することができます。タンク内の水は定常状態を保つためポンプにより循環します。
高・低圧力及び各部の温度は、コントロールパネルLCDディスプレイにデジタル表示すると共に、付属のVDASソフトウェアを利用して、PC（別売）上で各種データの表示と収集します。
コンプレッサ出入口温度、温度膨張弁出入口温度、低・高圧力からp-h線図を描画、冷却効果と加熱効果（kJ/kg）、コンプレッサ仕事（kJ/kg）、COPc冷却成績係数、COPh加熱成績係数、過冷却度（K)、過熱度（K)等を算出します。

独自の計算式入力やレイアウト変更が可能

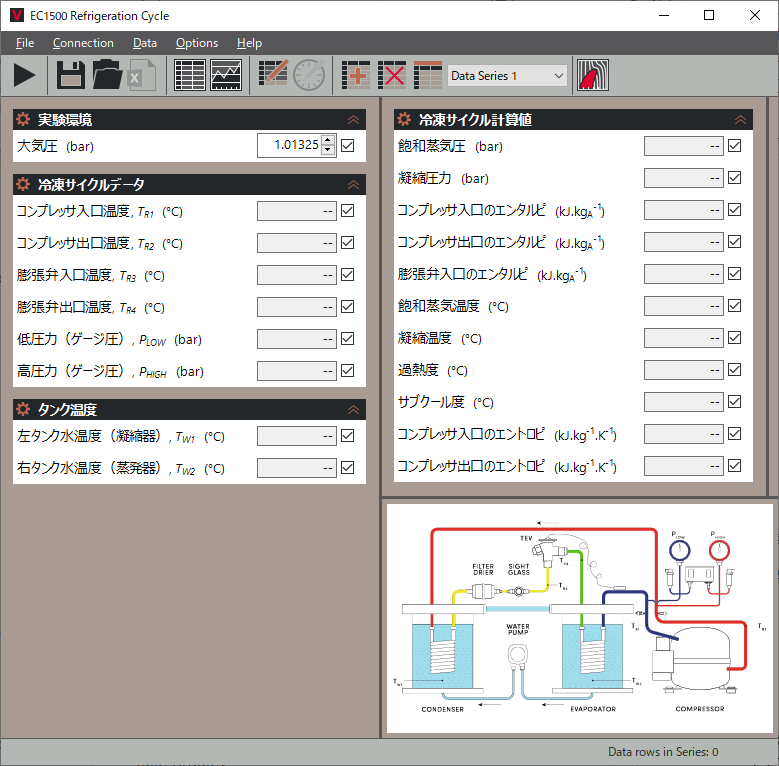

VDASソフト画面

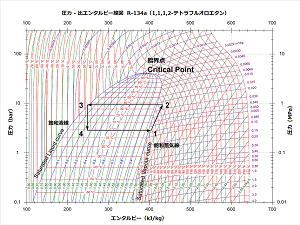

VDASソフトp-h線図画面

クリックすると画像が拡大します

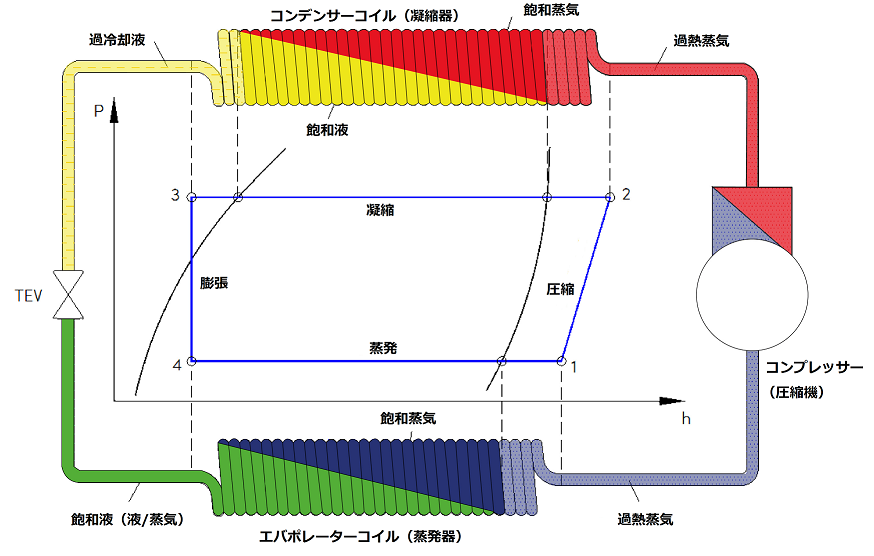

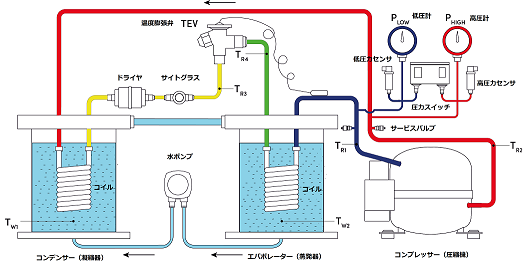

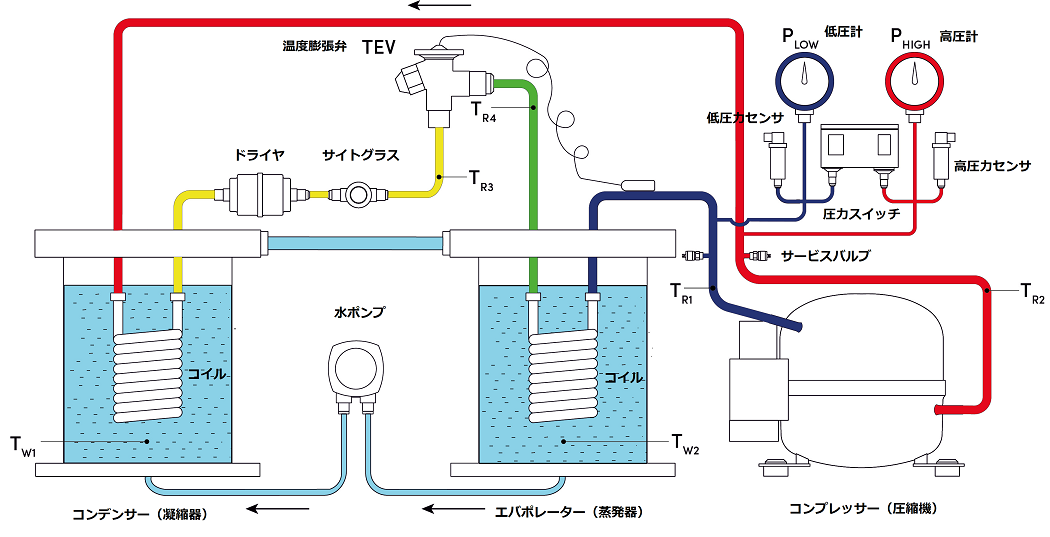

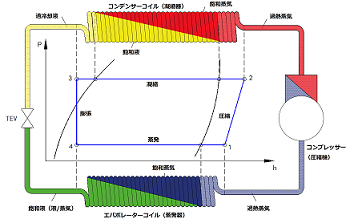

装置回路図	冷媒の相変化

クリックすると画像が拡大します

主な実験内容（参考）

実験1 ヒートポンプサイクルの実演と性能解析（水ポンプON）
実験2 温度と圧力の関係（水ポンプOFF）
実験3 異なる熱源とヒートシンク温度におけるヒートポンプサイクル性能（ウォームアップ後再運転、水ポンプOFF）
実験4 コンプレッサーの断熱効率と体積効率の決定（ウォームアップ後再運転、水ポンプON⇒OFF）
実験5 蒸気圧縮冷凍と逆カルノーサイクルの性能比較（ウォームアップ後再運転、水ポンプON⇒OFF）

オプション（別売）
VDAS-elab	リモート実験システム
離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです

EC1500V仕様

寸法・重量	：825 x 500 x H845mm、約58kg
電源	：単相AC100V 5A 又は AC200V 3A 50/60Hz
給水	：7L（約20℃～23℃を推奨）、クリーンな水（蒸留水や精製水を推奨）
コンプレッサ（圧縮機）	：全密閉形レシプロ式
馬力	：1/8HP
排気量	：4cm³
冷凍能力	：329W
コンデンサー（凝縮器）	：外径1/4“コイル管-12回転、銅製、伝熱面積0.052m²
エバポレーター（蒸発器）	：外径3/8“コイル管-9回転、銅製、伝熱面積0.063m²
冷媒	：R134a, HFC, 沸点-26.4℃（大気圧101.3kPa）
温度膨張弁	：内部均圧方式
圧力スイッチ	：低圧側　圧力1bar, 開閉圧力差1bar 　高圧側　圧力15bar, 開閉圧力差4bar
温度計測	：K型熱電対6ヶ所（コンプレッサ出入口、温度膨張弁出入口、水タンク内）
連成計	：2個（高圧用、低圧用）
圧力センサ	：2個（高圧用、低圧用）
保護回路	：圧力スイッチにより、過度な圧力上昇・低下を防ぎます。　圧力が低すぎると、コントロールパネルの低圧警告灯が点灯　圧力が高すぎると、システムがシャットダウンし高圧警告灯が点灯
操作温度範囲	：+5℃から+30℃※装置使用時の周辺温度は約20~25℃を推奨します。　実験室内が高温（30℃前後）になると、冷凍システムの冷媒圧力上昇により安全スイッチが作動して　冷凍システム停止します。この装置は、エアコンが完備された実験室で使用してください。
ノイズレベル	：80dB
付属品	：VDASソフトウェア、受け皿、排水タンクとホース　※PCは別売
ソフトウェア	：各計測データを表示・収集・自動計算、Exel又はHTML形式でPC保存
PC環境（別売）	：Windows® 8 ,10以降、Intel i5又は同等以上

※最良の実験を行うために、水タンク内の水温度は約20℃～23℃を推奨しています。必要であれば実験の度に水を入れ替えてください。
※実験開始時、2つの水タンク温度は同じでなければなりません。（水タンク容量：約7L）
