EC1501V
空調システム実験装置
TecQuipment社 環境制御実験装置サイトへ


生活水準の向上やさまざまな産業において広く使用される空調システムは、生活の快適さを維持するだけではなく、工業プロセス環境の制御も指します。空調システム実験装置EC1501Vは、冷却と除湿プロセス、冷凍システムの熱力学的プロセスを実証します。

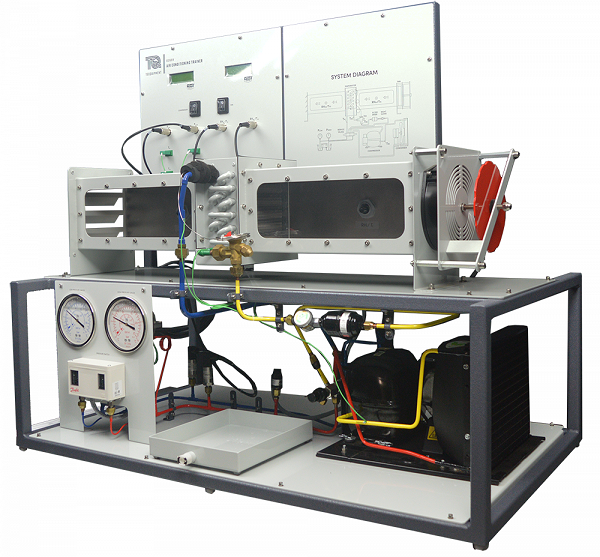

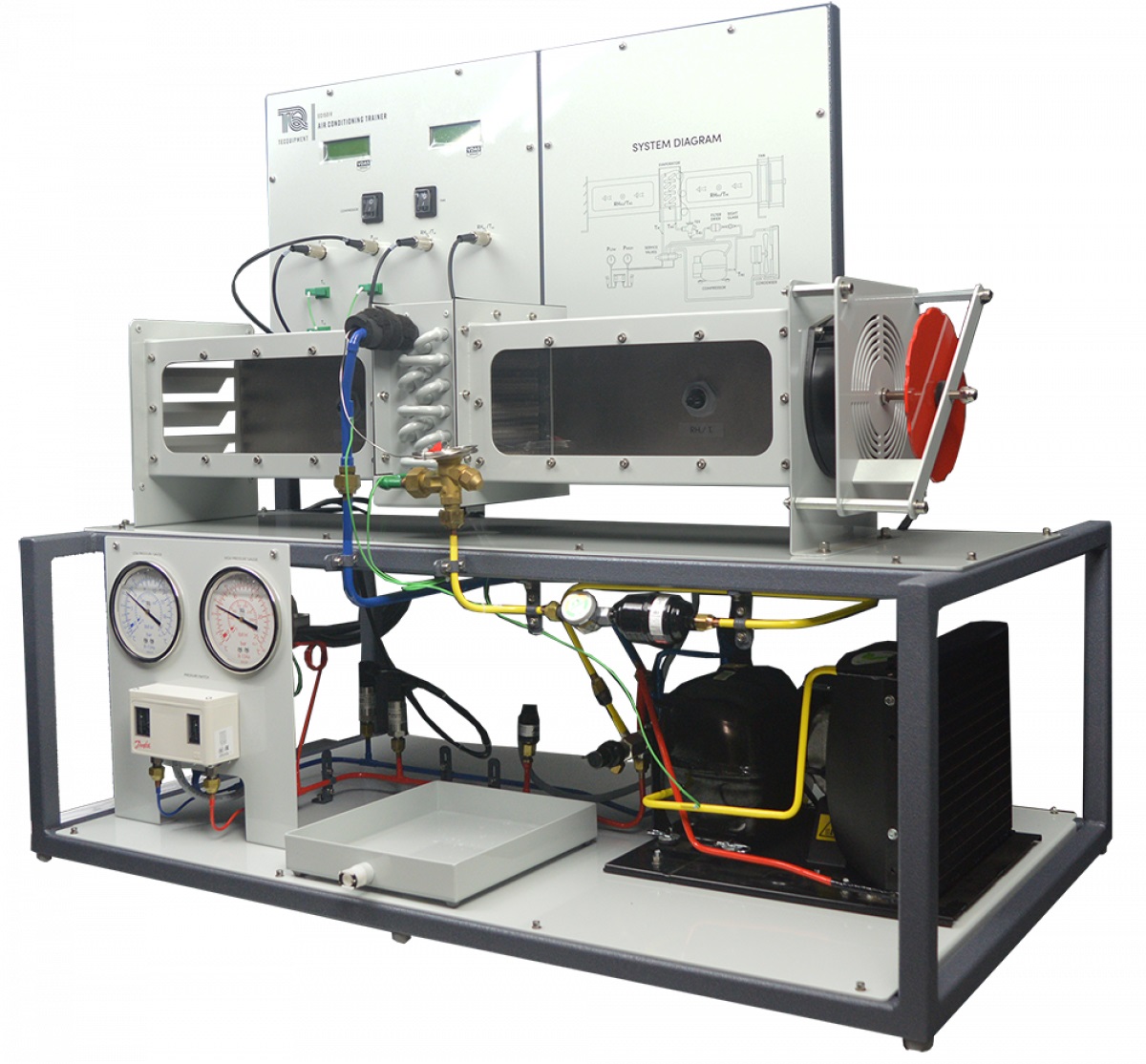

冷媒にR134aを使用した卓上型実験装置は、解放ダクト中央にエバポレータ(蒸発器)、右端にファン及び流量調整用ディスクが配置され正面の透明アクリルプレートは、内部のセンサやエバポレータが観察できるようになっています。

冷凍システムの各部温度、冷媒の高・低圧力、ダクト出入口の乾球温度と相対湿度は、コントロールパネルLCDディスプレイにデジタル表示すると共に、付属のVDASソフトウェアを利用して、PC(別売)上で各種データ表示と収集、p-h線図・湿り空気線図を描画します。

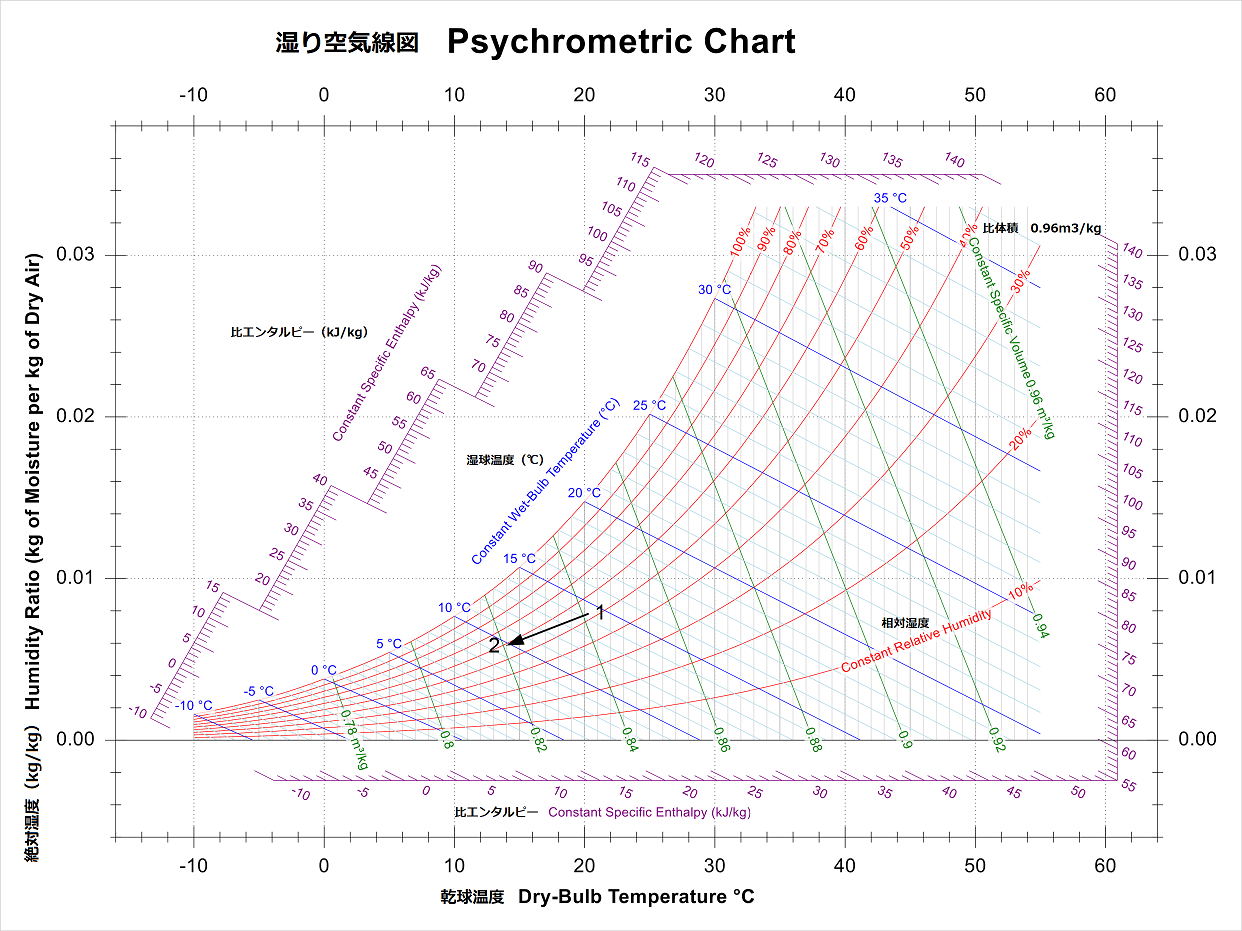

湿り空気線図
独自の計算式入力やレイアウト変更が可能
VDASソフト画面
VDASソフト湿り空気線図参考画面

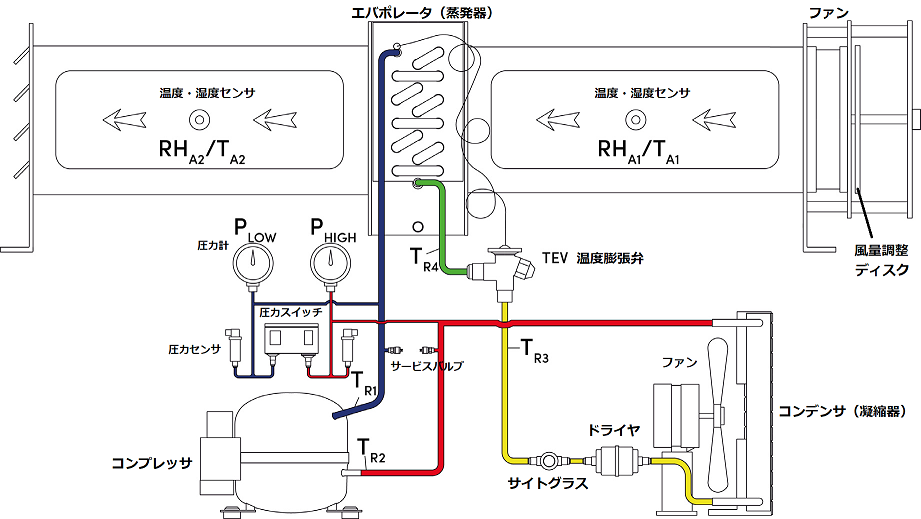

空調システム実兼装置 回路図

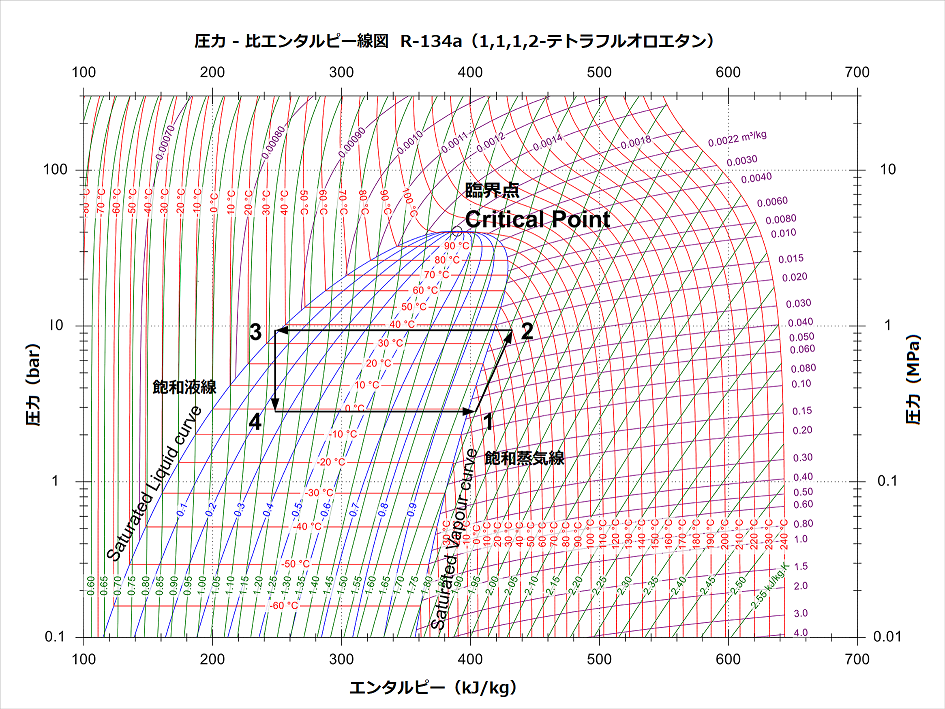

装置回路図 VDASソフトP-h線図参考画面
クリックすると画像が拡大します


主な実験内容(参考)
実験1 湿り空気線図の使い方
実験2 空調プロセスのデモンストレーションと分析(比エンタルピー、相対湿度、絶対湿度)
実験3 空気流量変化が空調プロセスに及ぼす影響
実験4 冷凍サイクルの実証と分析(断熱係数、成績係数、過冷却度、過熱度)


オプション(別売)
 VDAS-elab リモート実験システム
離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです


EC1501V仕様
寸法・重量 :W1020 x D600 x H905mm、約70kg
電源 :単相AC100V 5A  50/60Hz
ダクト内寸法 :152mm x 152mm
コンプレッサ(圧縮機) :全密閉形レシプロ式
   馬力 :1/8HP
   排気量 :4cm3
   冷凍能力 :329W
冷媒 :R134a, HFC, 沸点-26.4℃(大気圧101.3kPa)
温度膨張弁 :内部均圧方式
圧力スイッチ

:低圧側 圧力1bar, 開閉圧力差1bar
 高圧側 圧力14bar, 開閉圧力差4bar

温度計測 :K型熱電対4ヶ所(コンプレッサ出入口、温度膨張弁出入口)
気温・湿度計測 :温湿度センサ2ヶ所(ダクト出入口)
連成計 :2個(高圧用、低圧用)
圧力センサ :2個(高圧用、低圧用)
保護回路

:圧力スイッチにより、過度な圧力上昇・低下を防ぎます。
 圧力が高い又は低すぎると、システムがシャットダウンし警告灯が点灯

操作温度範囲 :+5℃から+30℃ ※装置使用時の周辺温度は約20~25℃を推奨します。
 実験室内が高温(30℃前後)になると、冷凍システムの冷媒圧力上昇により安全スイッチが作動して
 冷凍システム停止します。この装置は、エアコンが完備された実験室で使用してください。
ノイズレベル :70dB
付属品 :VDASソフトウェア、受け皿 ※PC別売
ソフトウェア :各計測データを表示・収集・自動計算、Exel又はHTML形式でPC保存
PC環境(別売) :Windows® 8 ,10以降、Intel i5又は同等以上



参考写真 企業様設置例(社内研修用)





 EC1501V参考動画
