ES15 リンク機構実験キット

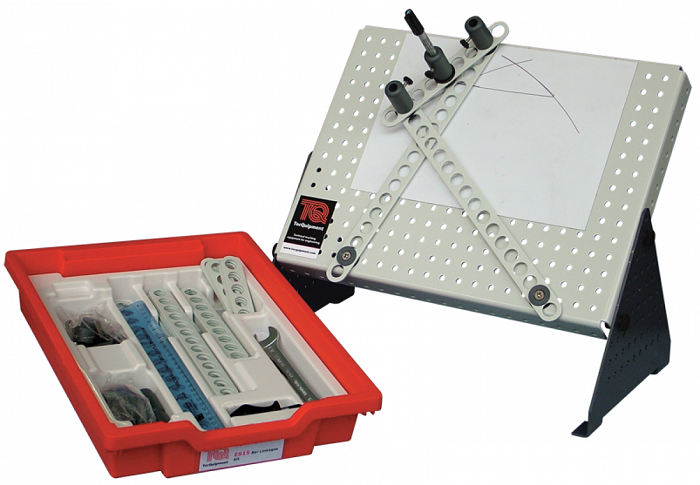

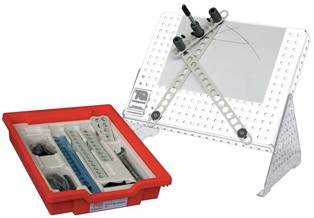

 上記写真には別売りの実験パネル(ES1)が含まれています
クリックすると画像が拡大します

種々な棒リンク機構を組立て、その機構と動作を理解します。
実験に必要な部品すべてが収納できる専用ケースと実験を円滑に進める実験要領書が付属されます。実験には別売りの実験パネル(ES1)が必要です。


 機械原理実験キット カタログダウンロード 1700KB

【主な実験項目】
4節リンク機構(てこ・クランク機構、両てこ機構、両クランク機構、平行四辺形)
グラスホフの定理
並行・直線リンク機構
ワット並行リンク、チェビシェフリンク、ポースリエリンク
Harts Inversorリンク、ロバートリンク、ホーキンスリンク機構
パンタグラフ
アッカーマンステアリング


パンタグラフ アッカーマンステアリング
クリックすると画像が拡大します


ES15 仕様
寸法・質量
:450 x 320 x H80mm 約3.6kg
構成部品   17穴明き棒4本
    13穴明き棒6本
  9穴明き棒6本
  5穴明き棒6本
    ジョイントとペンホルダ
  マグネットシート、マーカーペン


必須オプション(別売)
 ES1  実験パネル
横置き寸法:H450 x W480 x D280mm
縦置き寸法:H550 x W380 x D280mm
質量:約5.1kg
