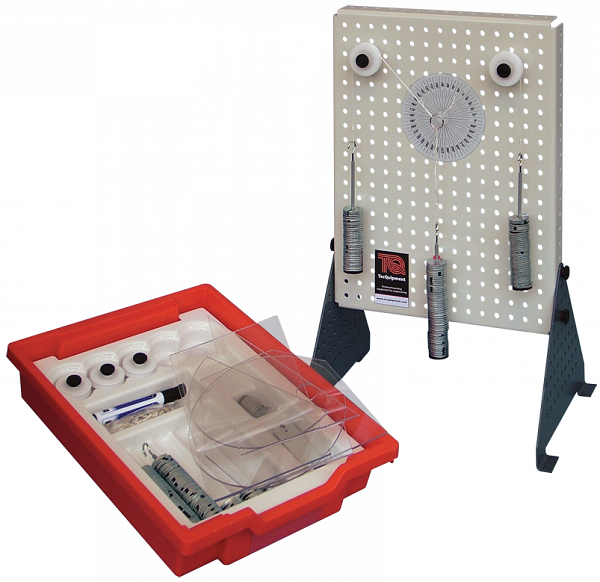

ES2 力のつり合い実験キット



上記写真には別売りの実験パネル(ES1)が含まれています
クリックすると画像が拡大します

種々な形状物の重心位置決定、力の合成と分解、力のつり合い実験を行います。
実験に必要な部品すべてが収納できる専用ケースと実験を円滑に進める実験要領書が付属されます。実験には別売りの実験パネル(ES1)が必要です。


 機械原理実験キット カタログダウンロード 4000KB

【主な実験項目】
重心位置の決定
(長方形、三角形、円形、半円形、L型、多角形)
力のつり合い(ベクトル図、示力図)
力の三角形
力の平行四辺形
力の多角形

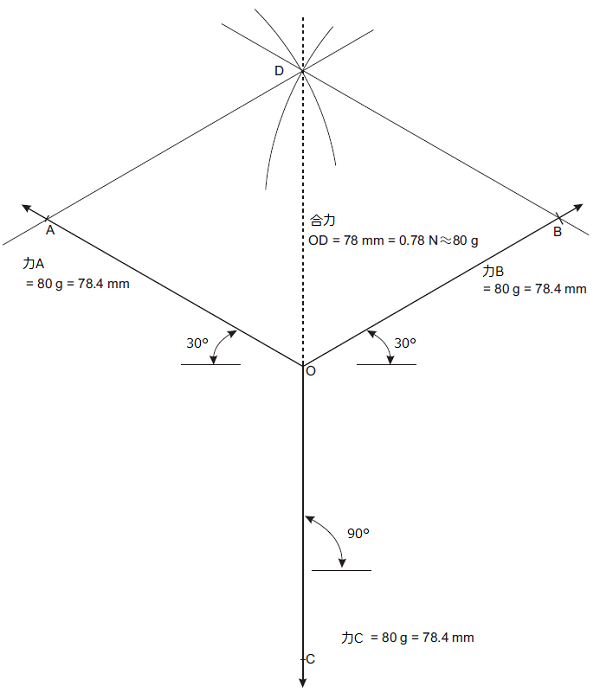

力の平行四辺形実験 参考図



重心実験

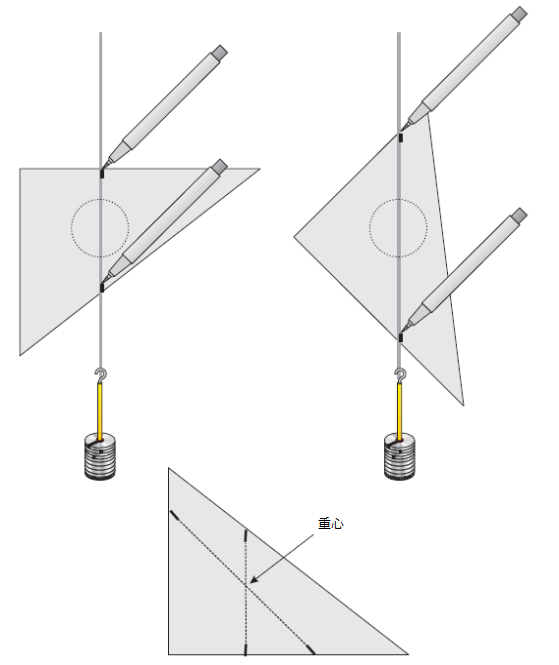

重心実験 参考図
クリックすると画像が拡大します

【ES2 仕様】
寸法・質量
:450 x 320 x H80mm 約4.5kg
構成部品  マグネット分度器
   各種透明プレート厚さ2.5mm(長方形、三角形、円形、半円形、L形、多角形)
   透明プレート固定用回転軸(吸盤付)
   プーリと固定ネジ x5セット
   ひもとリング、重りアーム、マーカーペン
   重り(10gx250枚)、重りハンガー5個


必須オプション(別売)
 ES1  実験パネル
横置き寸法:H450 x W480 x D280mm
縦置き寸法:H550 x W380 x D280mm
質量:約5.1kg
