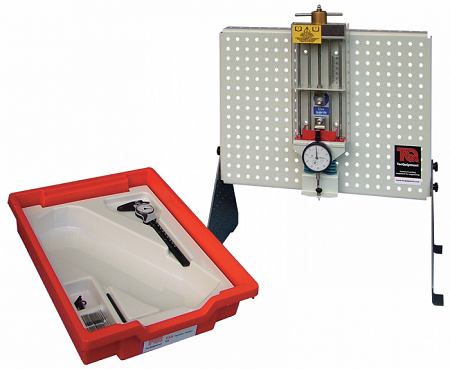

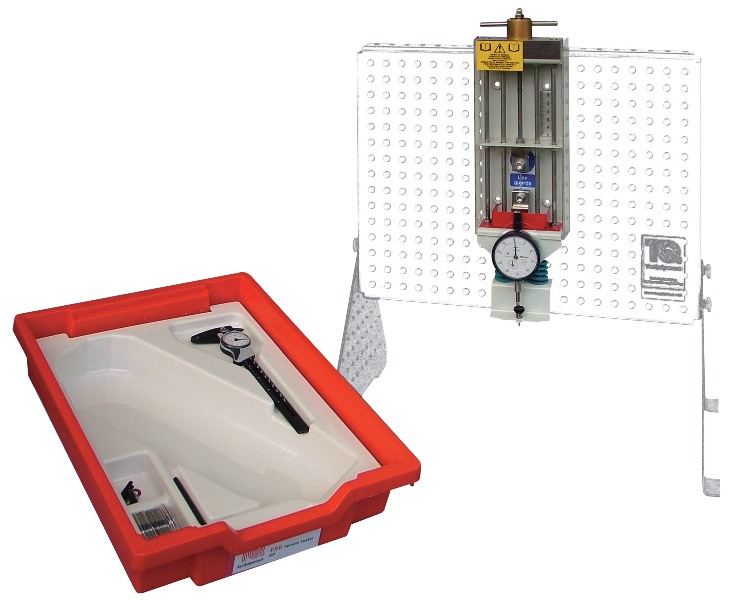

ES6 引張試験キット



上記写真には別売りの実験パネル(ES1)が含まれています
クリックすると画像が拡大します

手動ハンドルによって専用試験片の引張強度試験を行います。応力はダイヤルゲージ(ばね定数100N/mm)から読み取り、ひずみはハンドル回転数(1mm/1回転)とゲージの差引から読み取ります。
専用の収納ケースと実験を円滑に進める実験要領書が付属されます。実験には別売りの実験パネル(ES1)が必要です。


 機械原理実験キット カタログダウンロード 1700KB

【主な実験項目】
鉄、アルミ、ジュラルミン、PVCの引張強度試験
弾性域と塑性域における材料の性質
応力ひずみ線図の作成 降伏点、引張強さの決定

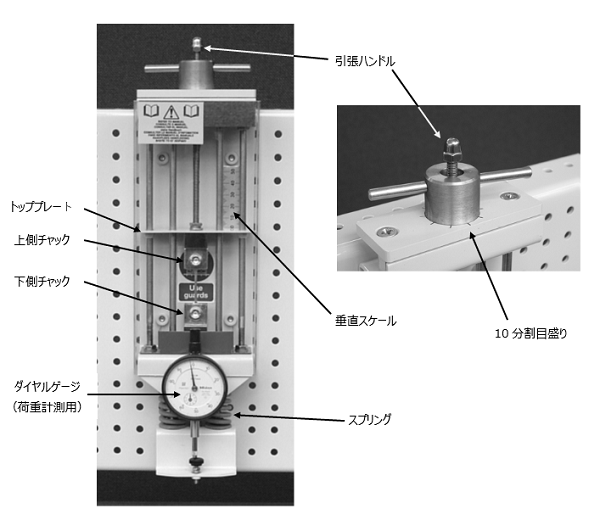

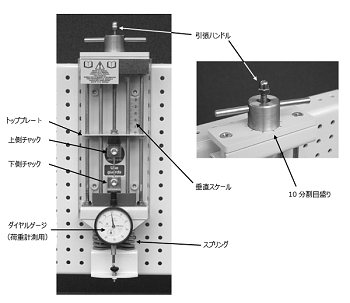

引張ユニット説明図
機械原理実験キット - 引張試験

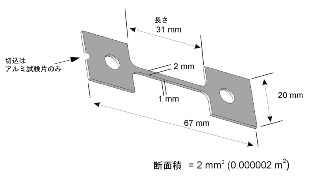

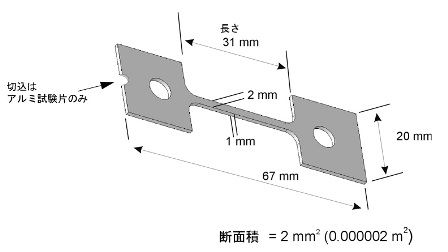

引張試験片
クリックすると画像が拡大します

【伸びと引張荷重 読取り方法】
伸び(mm)=引張ハンドルの回転数(mm)-ダイヤルゲージの読み(mm)
引張ハンドル1回転=1mm上げ(1目盛り=0.1mmm)

引張荷重(N)=ダイヤルゲージの読み(mm)×100(N/mm)
ばね定数=100N/mm


ES6 仕様
寸法・質量
:450 x 320 x H80mm 約3.5kg
最大許容荷重
:1000N
構成部品 :引張試験ユニット、ノギス、固定ネジ
付属試験片 :アルミ(A5251)x10個
   ジュラルミン(A6082)x10個
   スチール(SPCE)x10個
   PVC(塩化ビニール) x10個


必須オプション(別売)
 ES1 実験パネル
横置き寸法:H450 x W480 x D280mm
質量:約5.1kg


消耗品(別売)  販売単位1個から
 MTTA アルミ引張試験片
JIS:A5251

 MTTD ジュラルミン引張試験片
JIS:A6082(HE30)

 MTTS スチール引張試験片
JIS:SPCE(CR4)

 MTTP PVC引張試験片
塩化ビニール

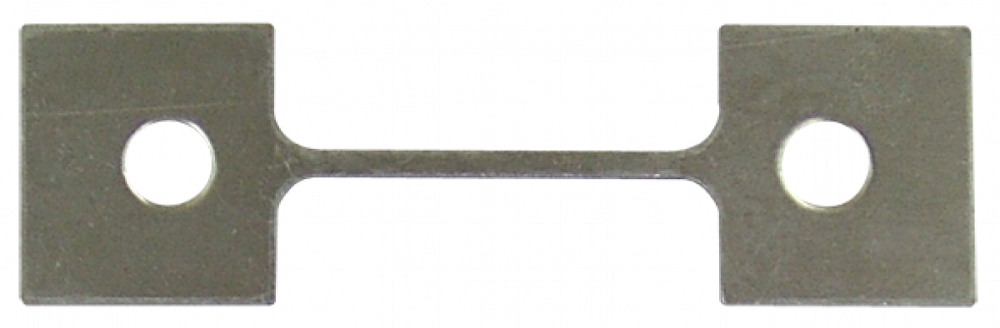

アルミ試験片

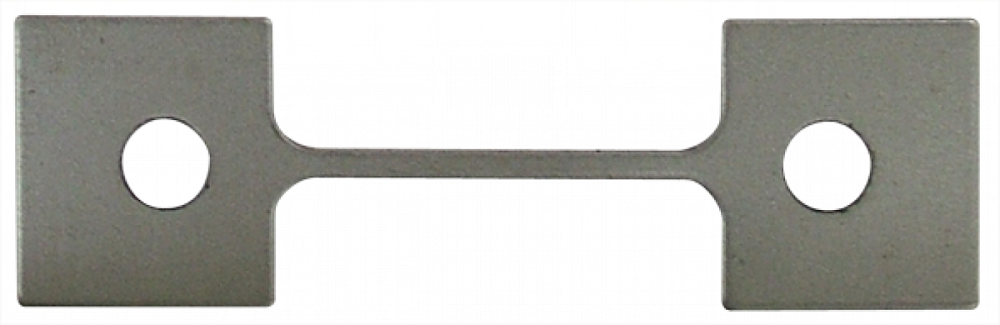

ジュラルミン試験片

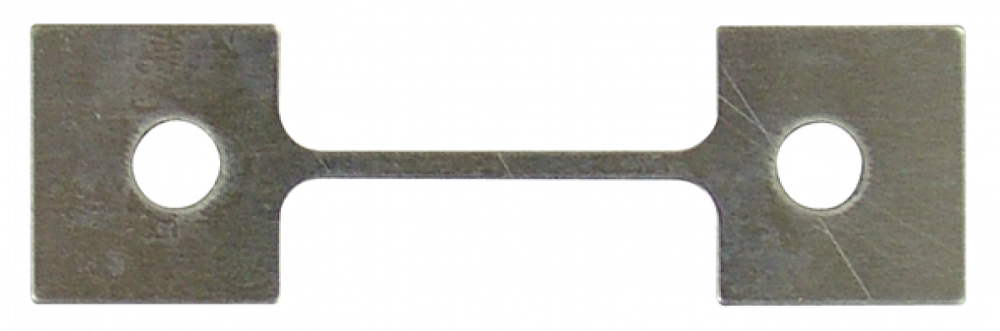

スチール試験片

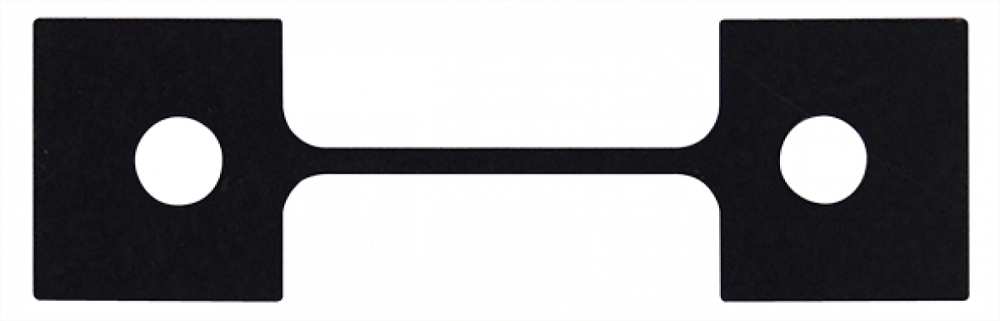

PVC試験片
