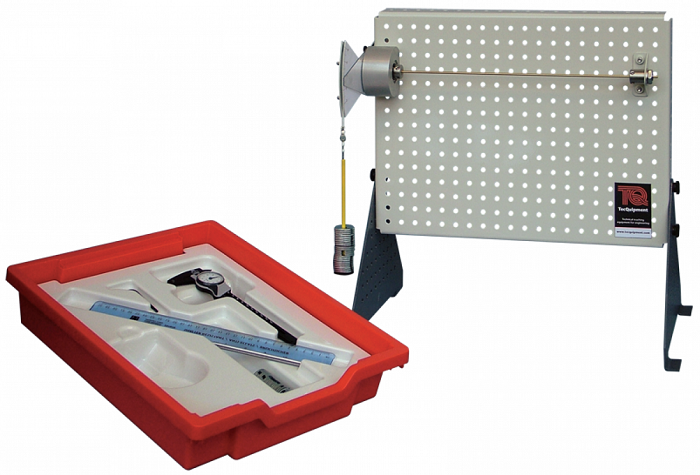

ES5 ねじり実験キット
|
 |
| |
上記写真には別売りの実験パネル（ES1）が含まれています
クリックすると画像が拡大します |
| |
円形断面棒（丸棒）のねじり角とねじりモーメントを計測し、せん断弾性係数、ねじり定数から理論値との比較実験を行います。
実験に必要な部品すべてが収納できる専用ケースと実験を円滑に進める実験要領書が付属されます。
実験には別売りの実験パネル（ES1）が必要です。
 機械原理実験キット カタログダウンロード 1700KB |
| |
【主な実験項目】
ねじり角とねじりモーメント（トルク）の関係、異なる径による影響
異なる材質（黄銅、アルミ、スチール）における、せん断弾性係数の比較
異なる長さとねじり角の関係 |
| |
| |

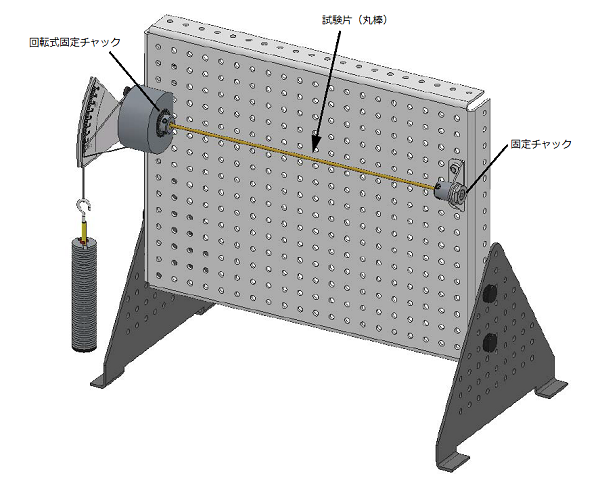

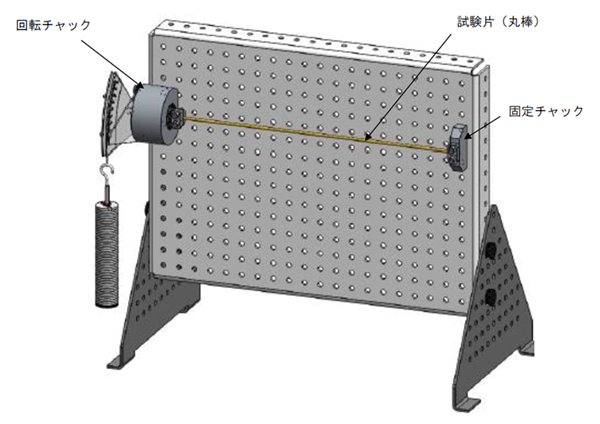

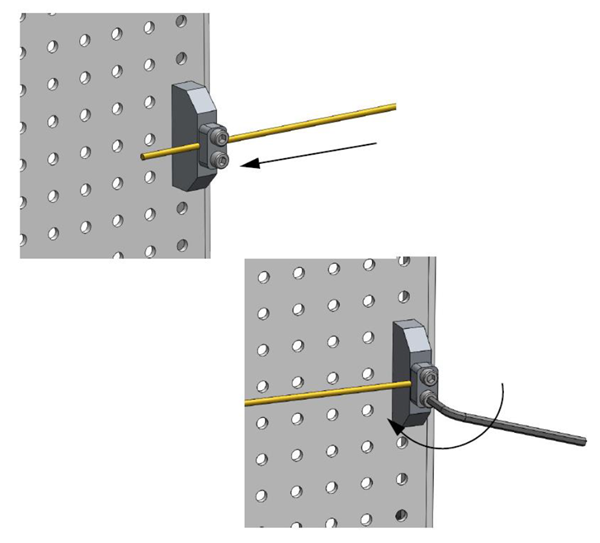

ねじり実験参考図 |

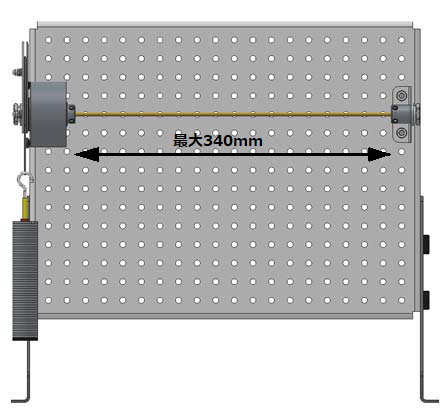

実験最大長さ340mm |

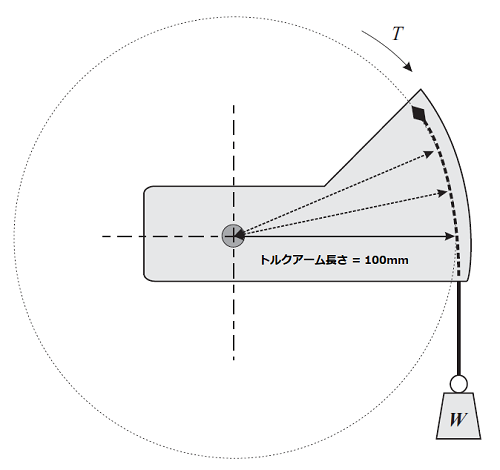

トルクアーム機構概要図 |
|
| |
| クリックすると画像が拡大します |
| |
| ES5 仕様 |
|
寸法・質量
|
：450 x 320 x H80mm 約3.6kg
|
| 構成部品 |

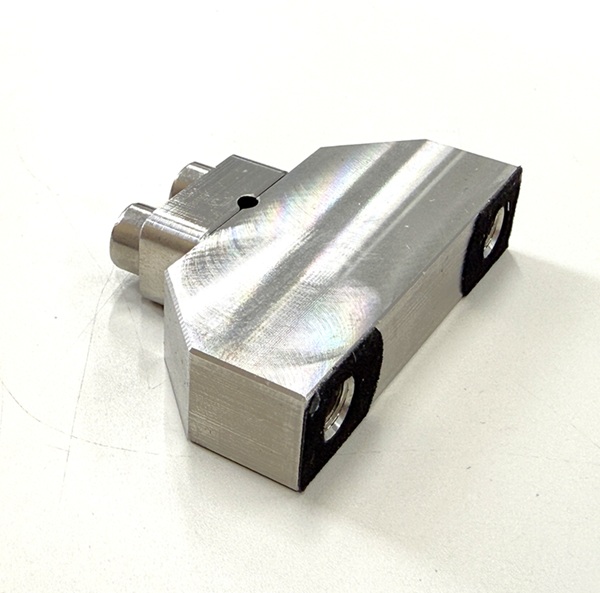

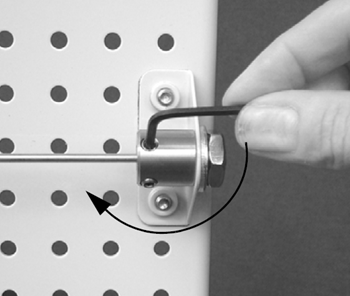

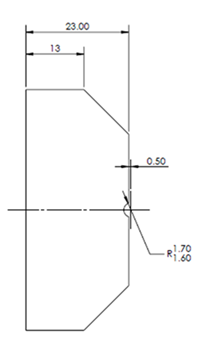

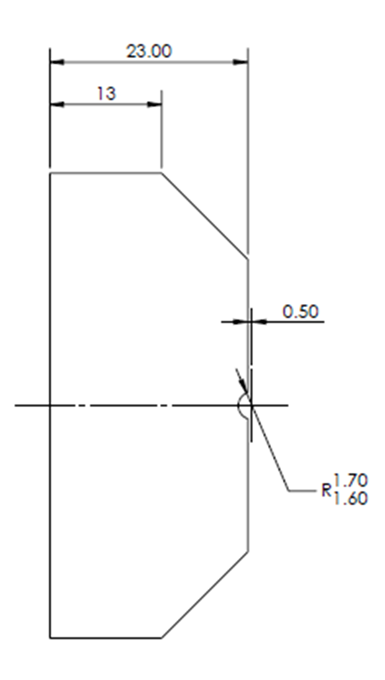

ねじり角度計測ユニット（固定チャック付）、ノギス、定規
|
| |
重り（10gx50枚）、重りハンガー1個
|
| 付属試験片 |
黄銅 直径約3.15mm 長さ370mm |
| |
アルミ 直径約3.1mm 長さ370mm |
| |
スチール 直径約3.16mm 長さ370mm |
|
| |
| |
必須オプション（別売）
|
| ES1 |
実験パネル |
横置き寸法：H450 x W480 x D280mm
縦置き寸法：H550 x W380 x D280mm
質量：約5.1kg |
|
| |
|
|
| |
