クリックすると画像が拡大します
|

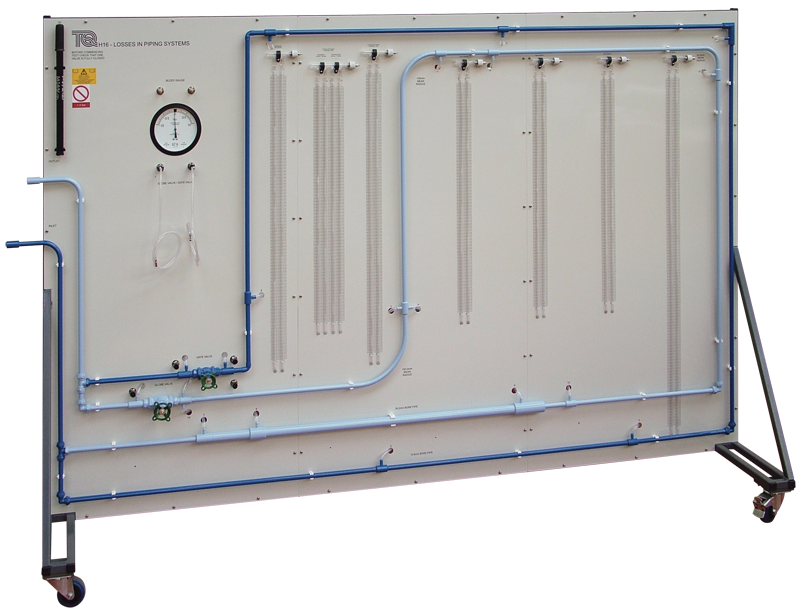

家庭用セントラルヒーティングシステム等に使用されている、さまざまな配管の圧力損失について実験します。
直管、曲り管､バルブ、膨張、収縮機構を持つ2経路の配管があり、1経路の弁を閉じて個々に実験を行います。各配管部品前後には損失水頭を計測するための圧力孔とマノメータがあり、バルブの損失水頭計測用として差圧計も用意されています。
実験にはハイドロリッベンチ（H1F）等の給排水システムが別途必要です。装置はキャスター付きで容易に移動ができます。
|
|
| |
| |
【実験項目】
 直管（大小）、急拡大管、急縮小管、曲り管90°
異なる曲り管90°（半径50、100、150）
マイタベンド、ゲートバルブ
グローブバルブの圧力損失
|
| |
| |
| H16 仕様 |
|
| 寸法・重量 |
：W2600 x D800 x H1700mm 約95kg |
| 圧力計測 |
：マノメータ合計16本、差圧計1個（バルブ用） |
| 圧力孔間隔L |
：0.914m（直管、曲り管） |
| 付属品 |
：圧力調整手動ポンプ |
| |
|
| 構成 |
：直管内径（小）：φ13.6mm
直管内径（大）：φ26.2mm
急拡大管：φ13.6-26.2mm
急縮小管：φ26.2-13.6mm
曲り管90°：内径13.6mm（R13.6）R/d=1
曲り管90°（小）：内径13.6mm（R50）R/d=3.7
曲り管90°（中）：内径13.6mm（R100）R/d=7.35
曲り管90°（大）：内径13.6mm（R150）R/d=11.03
マイタベンド（直角）：内径13.6mm（R13.6）R/d=0
ゲートバルブ、グローブバルブ（配管内径13.6mm） |
|
|
| |
|
| 必須装置（別売） |
| H1F |
ハイドロリックベンチ |
貯水タンクとポンプ、流量計で構成
実験装置へ水を循環供給し、その水量をデジタル表示します。 |
| |
| |
| 推奨オプション（別売） |
| H16p |
粗管 |
寸法・重量：W1200 x D200 x H200mm 約3kg
内面コーティング厚：300μm～600μm
管内径：22mm（コーティング内径20mm）
|
|

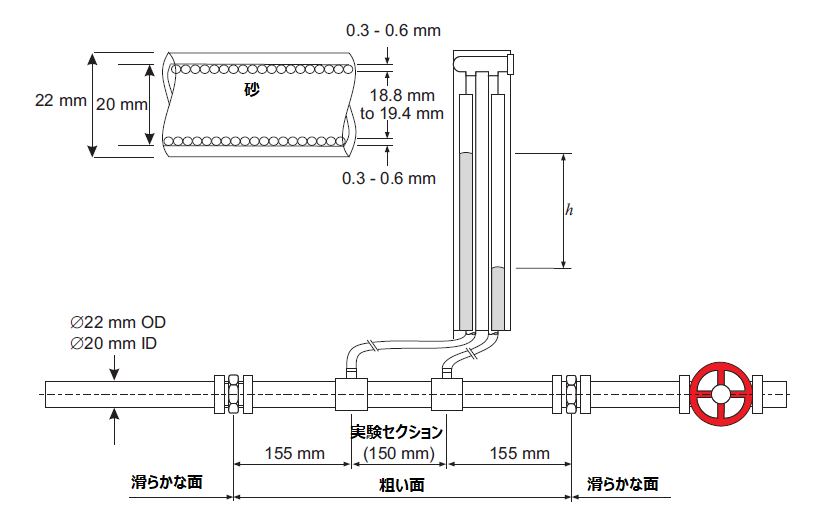

H16p粗管参考図
クリックすると画像が拡大します |
|
| |
| |
| |
 |

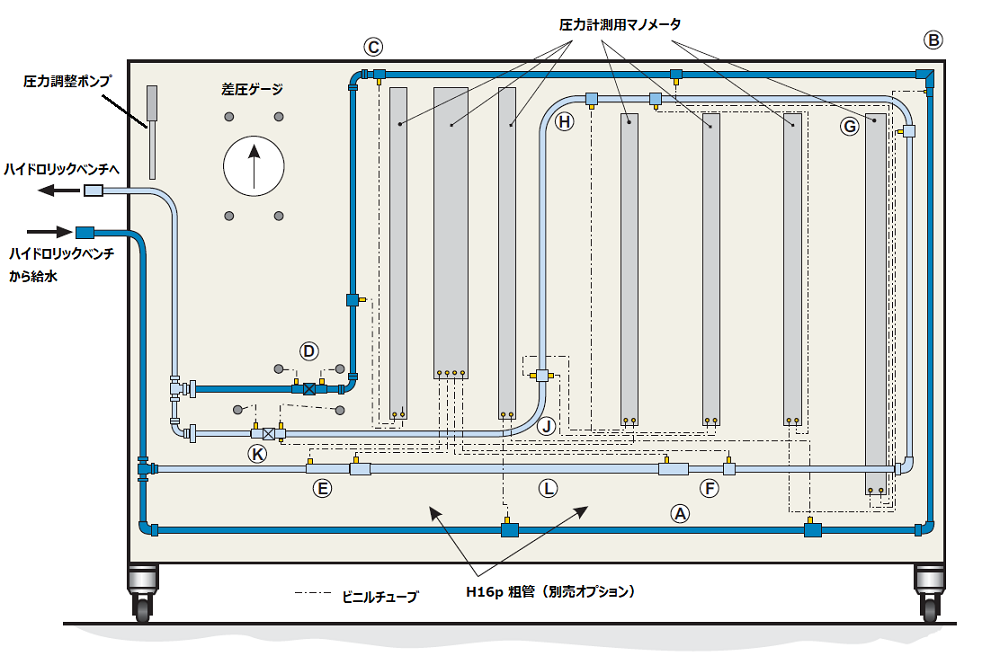

| H16概略図 クリックすると画像が拡大します |
| |
| 回路構成部品 |
| 青色回路 |
マノメータ又はゲージ計測 |
| A）直管（φ13.6mm） |
：3と4 |
| B）マイタベンド（直角） |
：5と6 |
| C）曲り管90°R13.6mm |
：1と2 |
| D）ゲートバルブ |
：差圧ゲージ |
|
| 水色回路 |
マノメータ又は差圧ゲージ計測 |
| E）急拡大管 |
：7と8 |
| F）急縮小管 |
：9と10 |
| G）曲り管90°：R50mm |
：15と16 |
| H）曲り管90°：R100mm |
：11と12 |
| J）曲り管90°：R150mm |
：13と14 |
| K）グローブバルブ |
：差圧ゲージ |
| L）直管（φ26.2mm） |
：8と9 |
|
|
| |
| |
 |

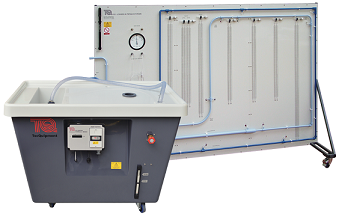

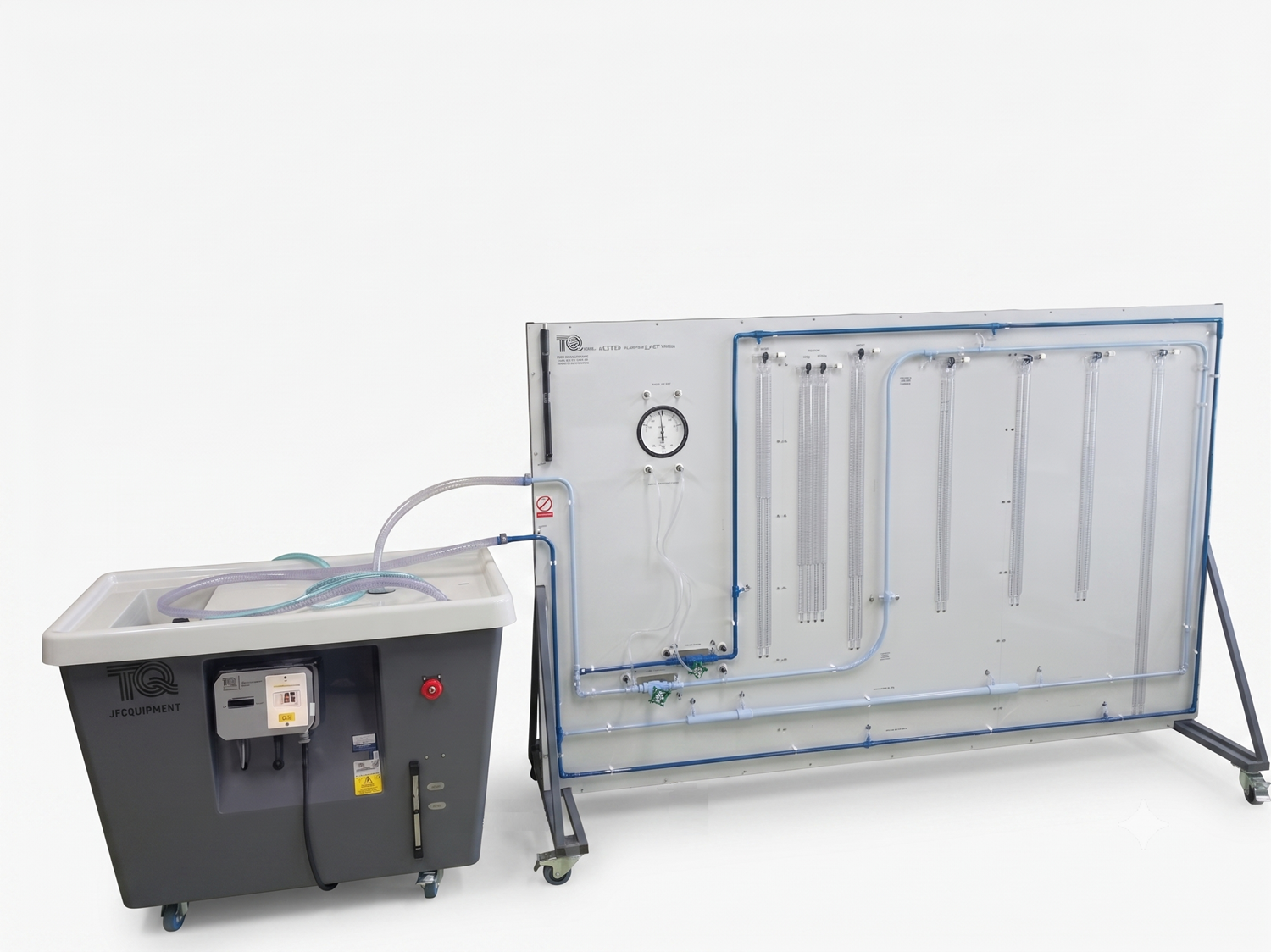

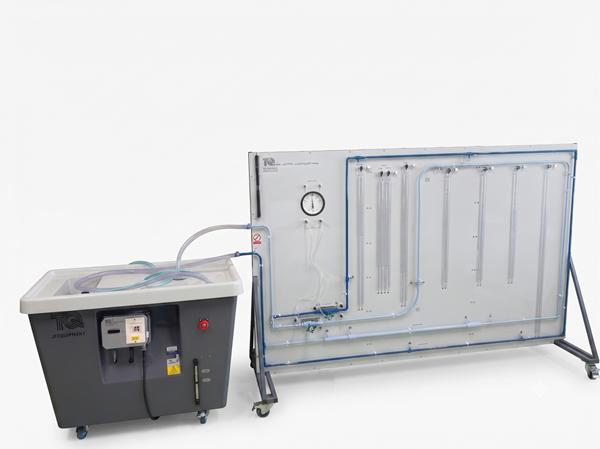

| H1Fハイドロリックベンチ（別売）を配置した状態 |
