H19 ペルトンタービン実験装置
Pelton Turbine
TecQuipment社 水理工学実験装置サイトへ

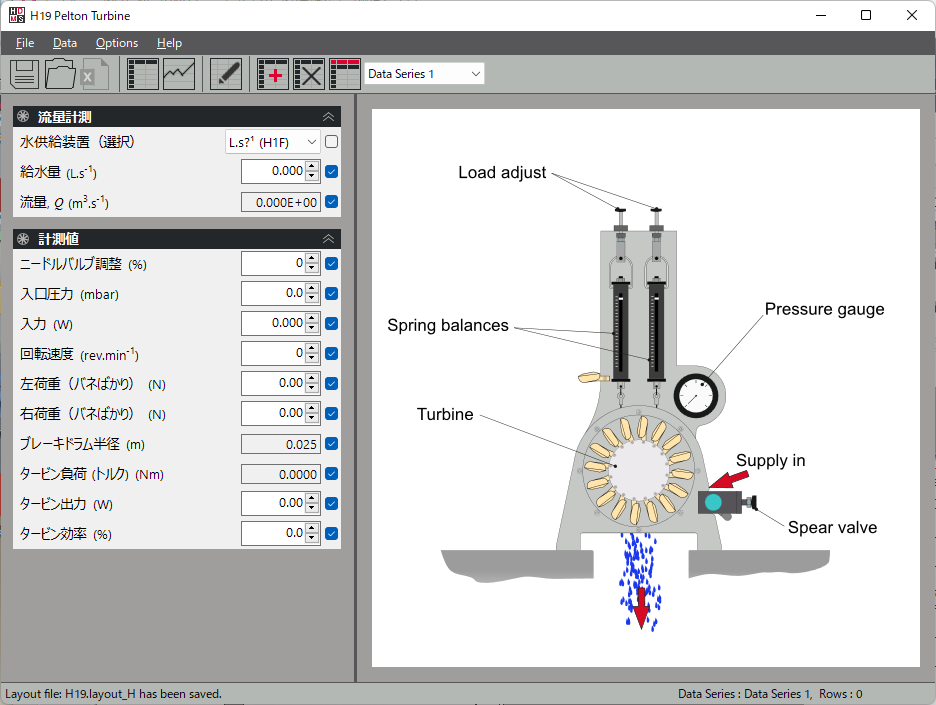

HDMS 水理実験用ソフト参考画面(付属品)
実験データと手動で入力、記録するための
シンプルなソフトウェアが付属されます。
HDMSソフト概要サイトへ

クリックすると画像が拡大します

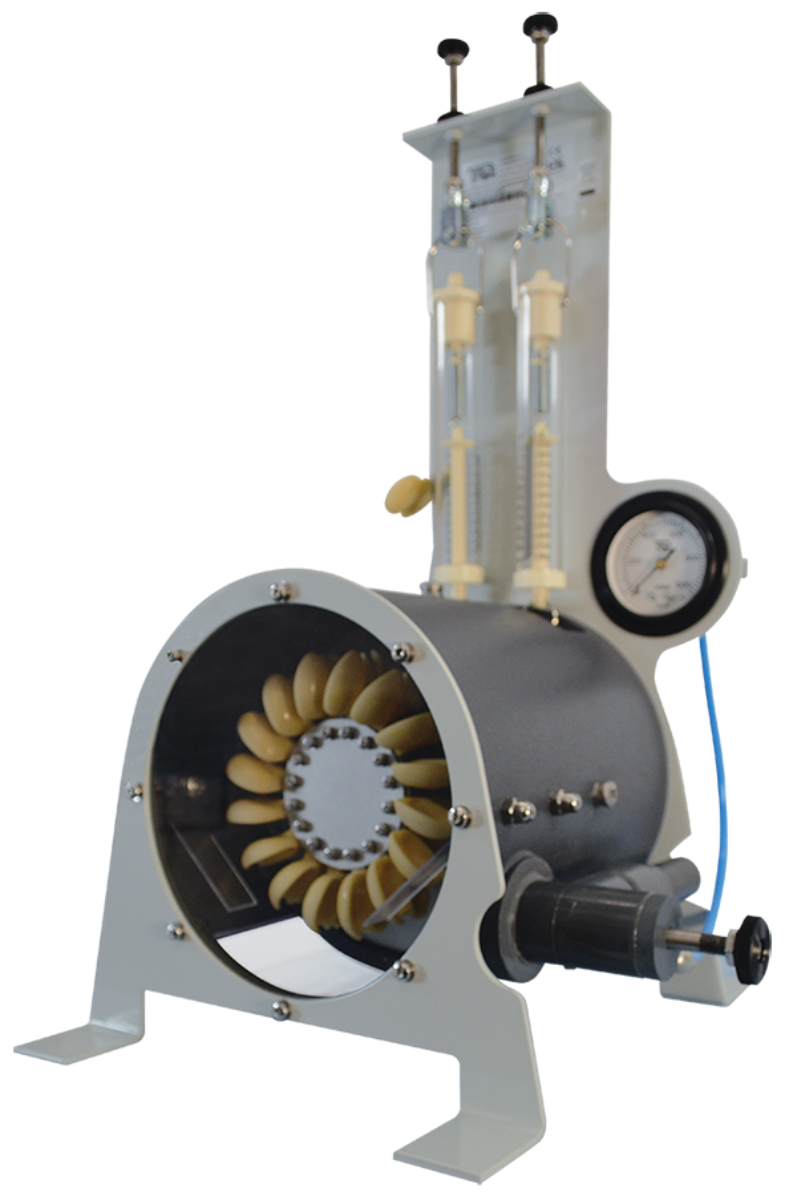

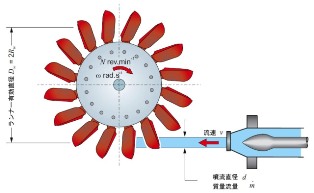

ノズルから噴出された水の衝撃を回転力とする水車で、80mmランナー、噴出ノズル、摩擦負荷装置(バネばかり式)、流入圧力計で構成され噴出水量と負荷を変えながら実験を行います。装置はハイドロリックベンチ(別売)上に置いて実験を行います。

【実験項目】
ノズル位置(流速)と圧力、流量、トルク、動力の関係
流体動力から機械動力の変換効率


H19 仕様
寸法・重量 :W330 x D330 x H470mm  約5.5kg
バケット :16枚
ランナー有効半径 :46mm
ノズル直径 :10mm
ニードル移動範囲 :0-6mm(バルブ0-4回転)
最大回転速度 :約1000rev/min
最大出力 :約3.5W(500rev/min時)
付属品 :水理実験用ソフト(HDMS)

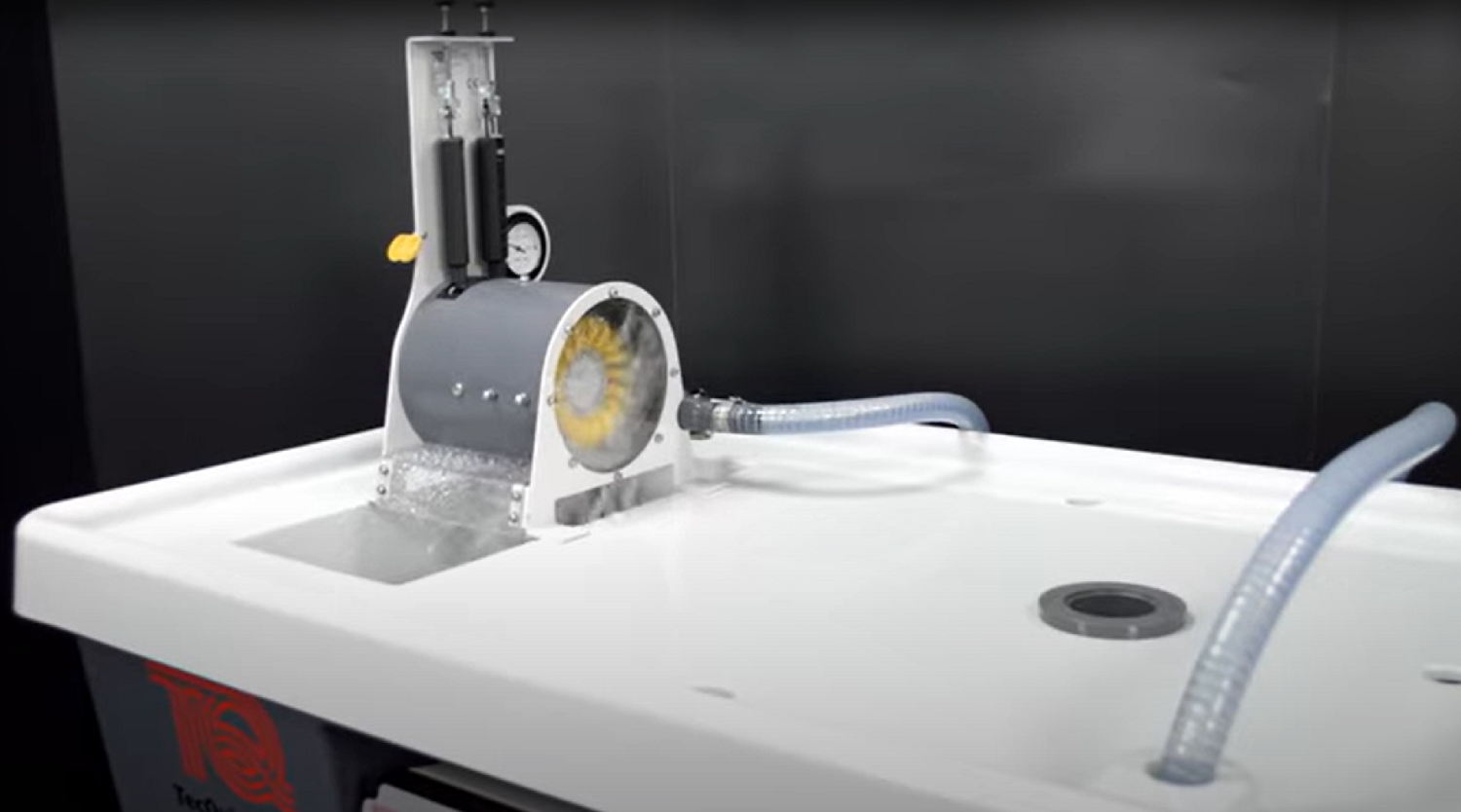

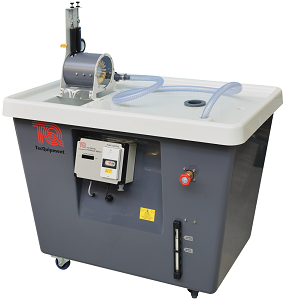

別売りのH1Fハイドロリックベンチ上に設置した写真



必須装置(別売)
 H1F  ハイドロリックベンチ
貯水タンクとポンプ、流量計で構成
実験装置へ水を循環供給し、その水量をデジタル表示します。

 OT1  光学式タコメーター(手持式)
計測範囲3~9999RPM  LED表示器付


推奨オプション(別売)
 ST1  ストロボスコープ
キセノンランプ式、電源AC100V又は充電式





参考動画(英語版)
