| EC2020 冷凍サイクル実習装置 R32 |
| |
環境負荷低減とエネルギー効率向上を両立した次世代冷媒R32を使用した実習装置です。
冷凍システムが卓上型台座に分かり易く配置され、ヒートポンプサイクルを効果的に学習することが出来ます。
スイッチ操作で冷房・暖房の切り替えができます。
冷房運転時、コンプレッサ（圧縮機）から吐出した高温高圧の冷媒ガス（過熱蒸気）はサイトグラスを通過し、コンデンサ（凝縮器）にて冷却凝縮液化（過冷却液）されます。サイトグラスを経由してキャピラリチューブ（膨張弁）を通過した低温低圧の液化冷媒（飽和液）はエバポレータ（蒸発器）に入ります。エバポレータ（蒸発器）にて空気と熱変換され、気化潜熱を空気にあたえてガス化した冷媒（過熱蒸気）は、サイトグラスを経由して圧縮機に戻ります。
各部の測定圧力と温度からP-h線図(圧力-比エンタルピ）を作成し、圧縮機出入口圧力と温度、圧縮機効率からこの装置の成績係数（COP）を算出します。
オプションのKits Windows（EC2000版）ソフトウェアを利用することで、理論サイクルの算出とP-h線図（モリエル線図）描画、成績係数（COP）の算出を容易にし、異なる冷媒との比較が行えます。
|
| |
| |
 |

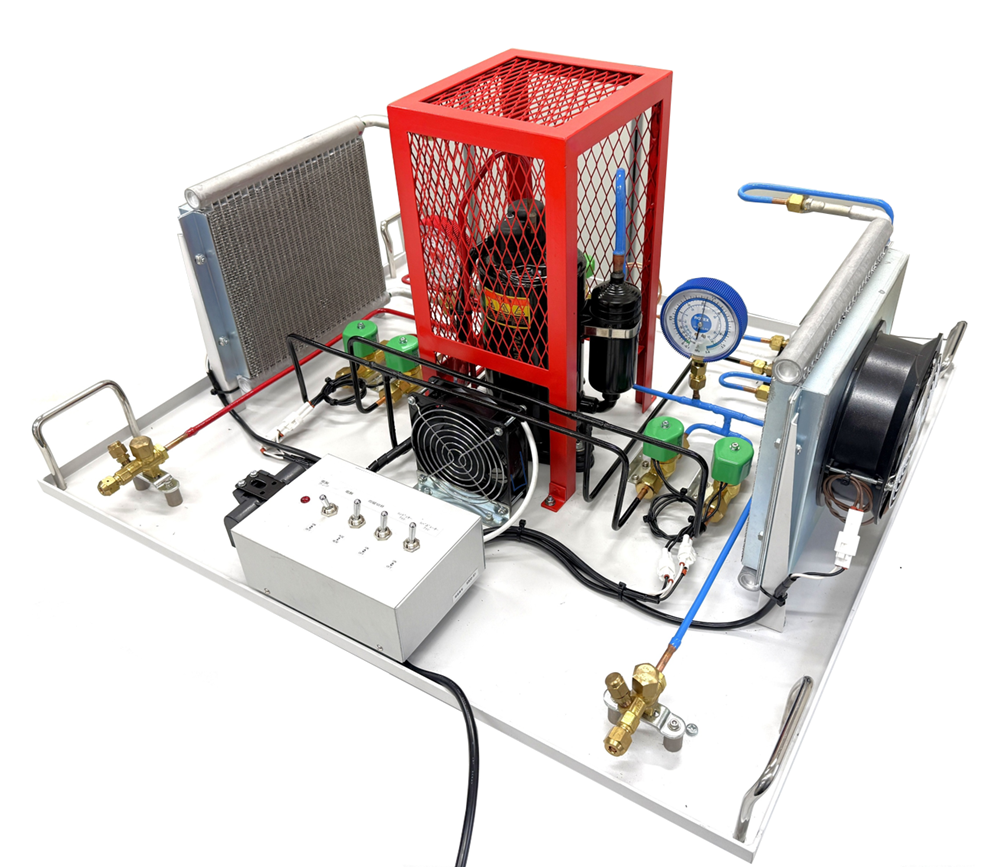

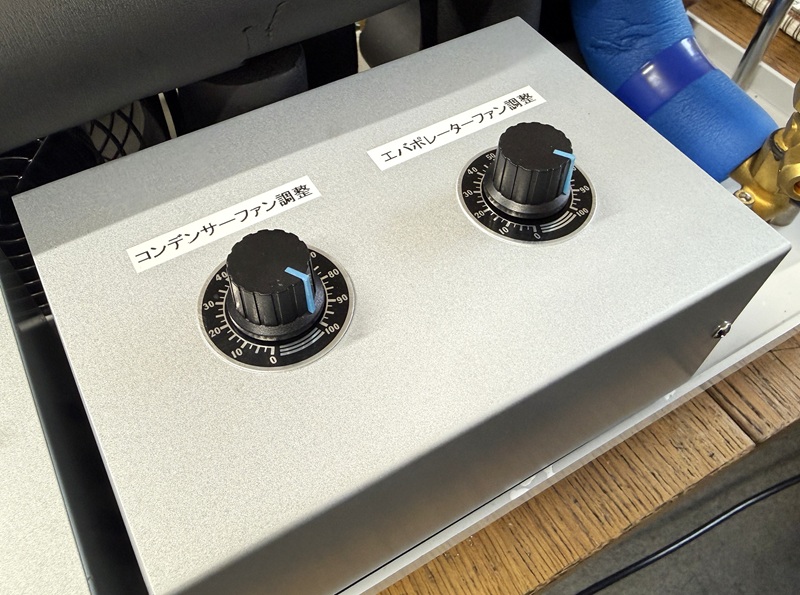

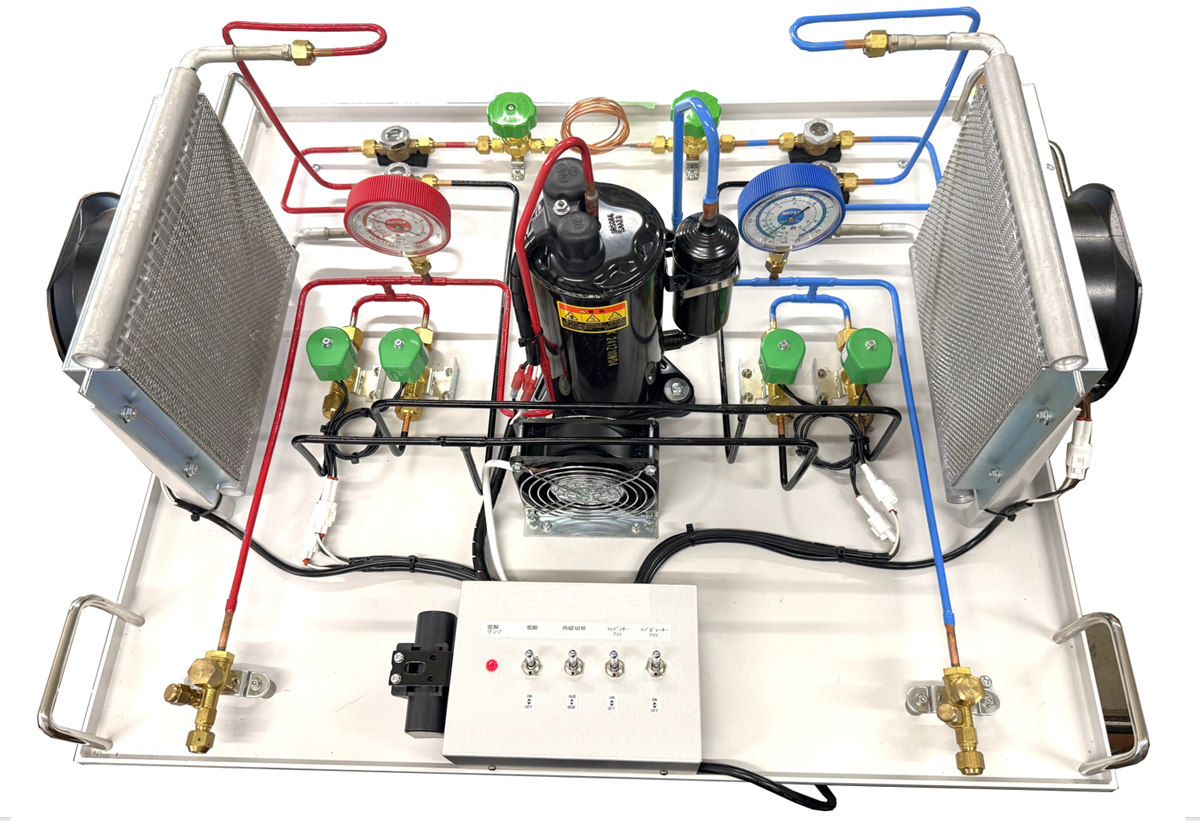

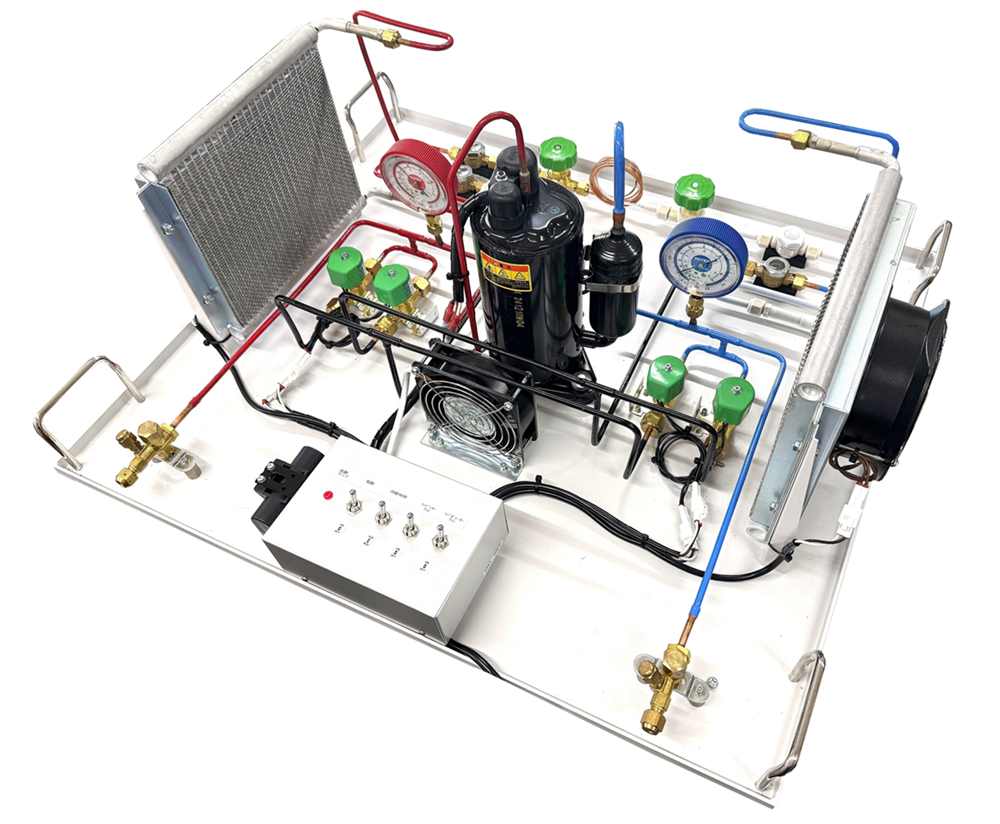

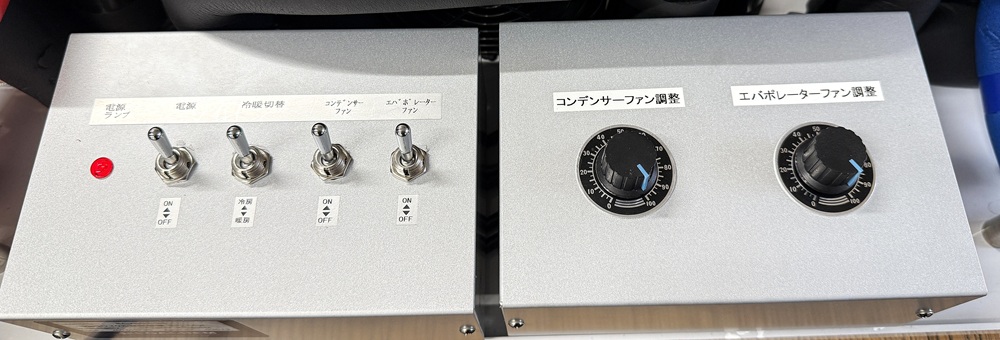

参考写真
クリックすると画像が拡大します |
| |
| |
| |
|
|
|
| |
| |
| EC2020 仕様 |
|
| 寸法・重量 |
：800 x 700 x H350mm、45kg |
| 電源 |
：AC100V/5A 50/60Hz |
|
コンプレッサ
|
：ロータリーコンプレッサ（一定速） |
| コンプレッサ冷却能力 |
：1405W |
| コンプレッサ入力 |
：623W |
| 冷媒 |
：R32 約240g |
| キャピラリチューブ |
：φ1.0mm（異なる長さ2種類付属） |
| 連成計 |
：高圧側-0.1～5.3MPa、低圧側-0.1～3.8MPa |
| 操作温度範囲 |
：+5℃から+30℃ |
| 付属品 |
：キャピラリチューブ2種類（540mm, 1400mm） |
|
| |
| ※注意 |
| 運転時のコンプレッサ及び配管温度は、100℃を超える高温となります。 |
| |
| |
| |
| |
 |
 |

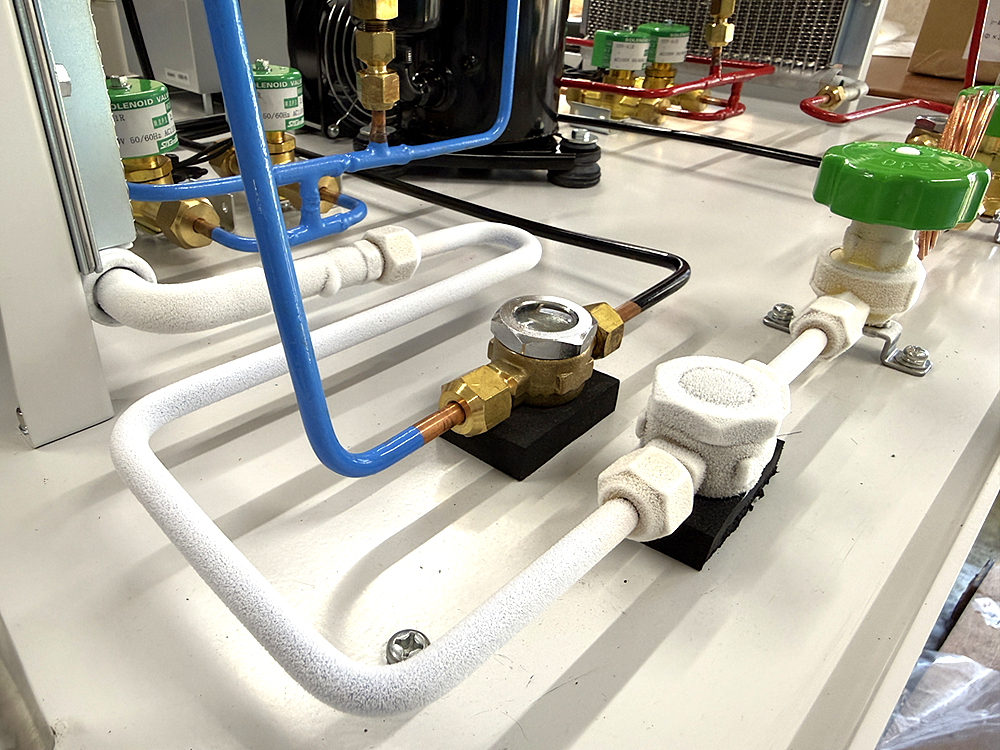

参考写真

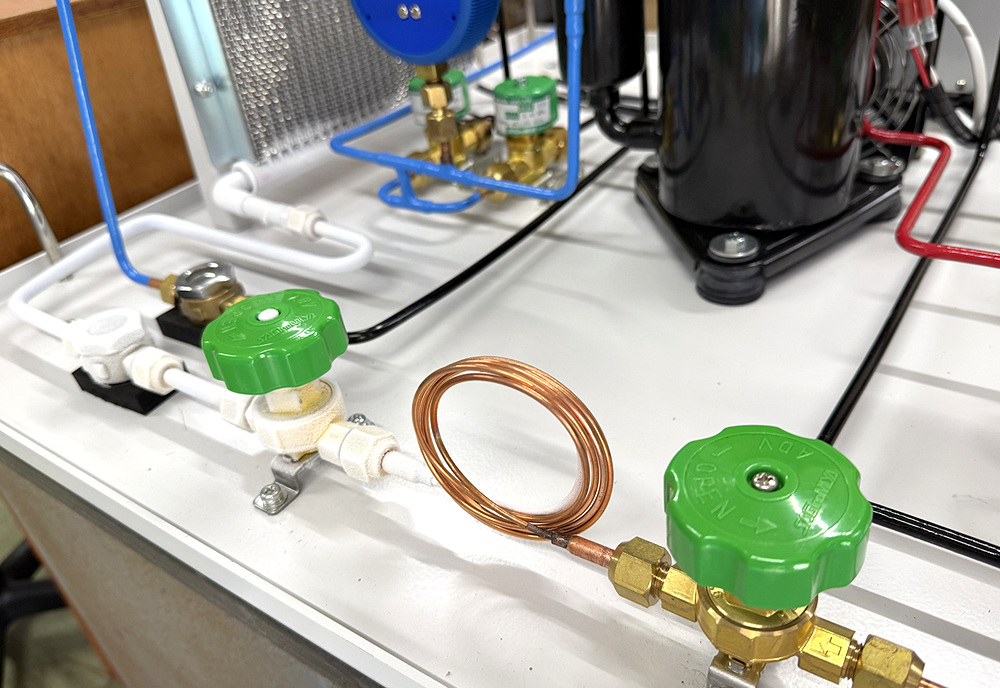

キャピラリチューブ1400mm取付状況
両側のバルブを閉じて
キャピラリチューブを交換します。 |
参考写真
周辺環境によって蒸発器側に霜が付着します |
|
| |
