 ES3 力のモーメント実験キット




クリックすると画像が拡大します
物体を回転させようとする力であるモーメントの原理を理解し、力のつりあい、支点・力点・作用点位置の異なる3種類のてこ、ベルクランクや支点反力について実験します。

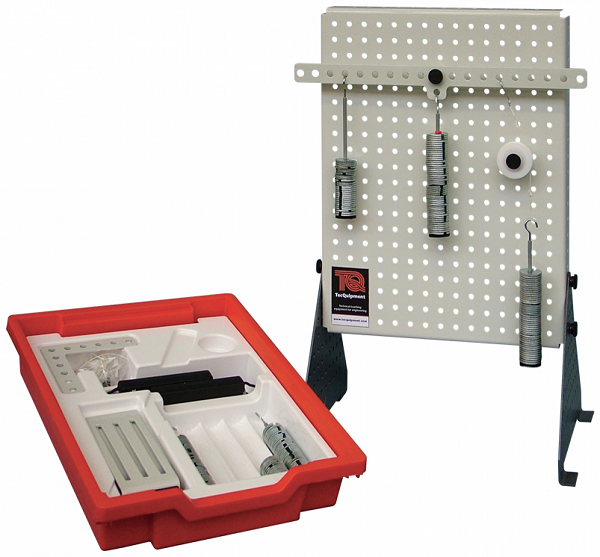

実験に必要な部品すべてが収納できる専用ケースと実験を円滑に進める実験要領書が付属されます。実験には別売りの実験パネル(ES1)が必要です。



 機械原理実験キット カタログダウンロード 1700KB


【主な実験項目】

モーメントの原理
梁のつり合い
第1種てこ、第2種てこ、第3種てこの原理
ベルクランク(曲がりてこ)
梁の支点反力

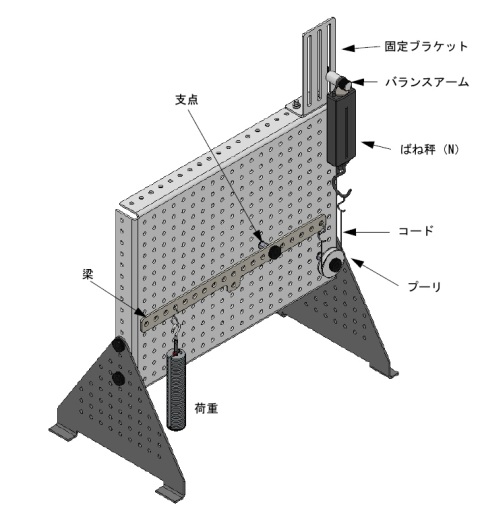

第1種てこ実験

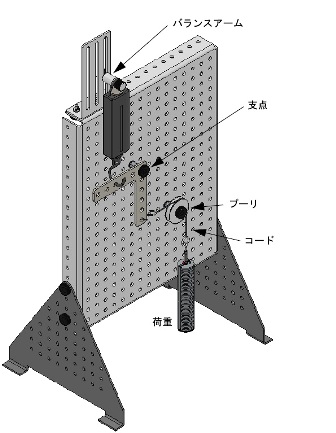

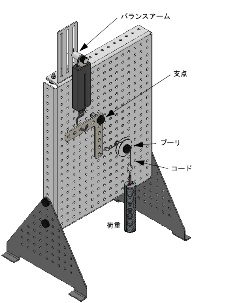

ベルクランク実験

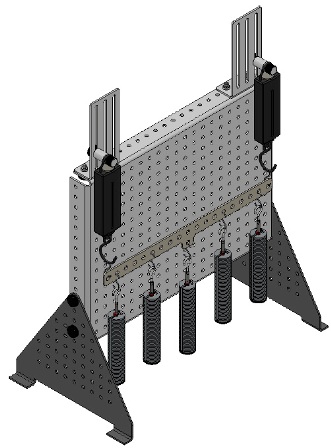

梁の支点反力実験
クリックすると画像が拡大します


【ES3 仕様】

寸法・質量
:450 x 320 x H80mm 約4.5kg
 構成部品  穴付梁(L360、穴間隔20mm)
   ベルクランク(L形100mm)
  ばね秤2個、プーリ
  重り(10gx250枚)、重りハンガーx5個


【必須オプション(別売)】

ES1  実験パネル
横置き寸法:W460 x D260 x H450mm  5.1kg
縦置き寸法:W360 x D260 x H550mm  5.1kg
